工业级5马力蓝壳直流动力电机结构

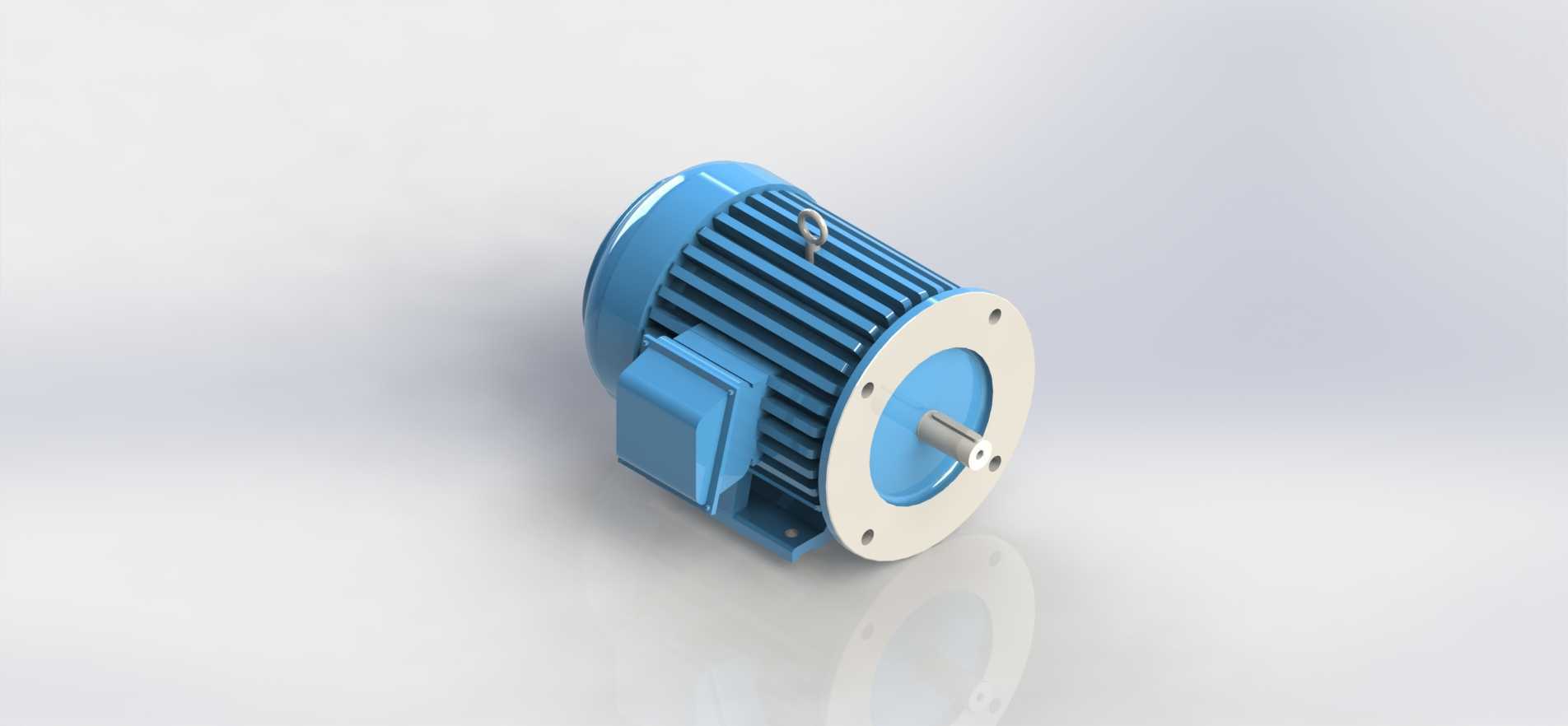

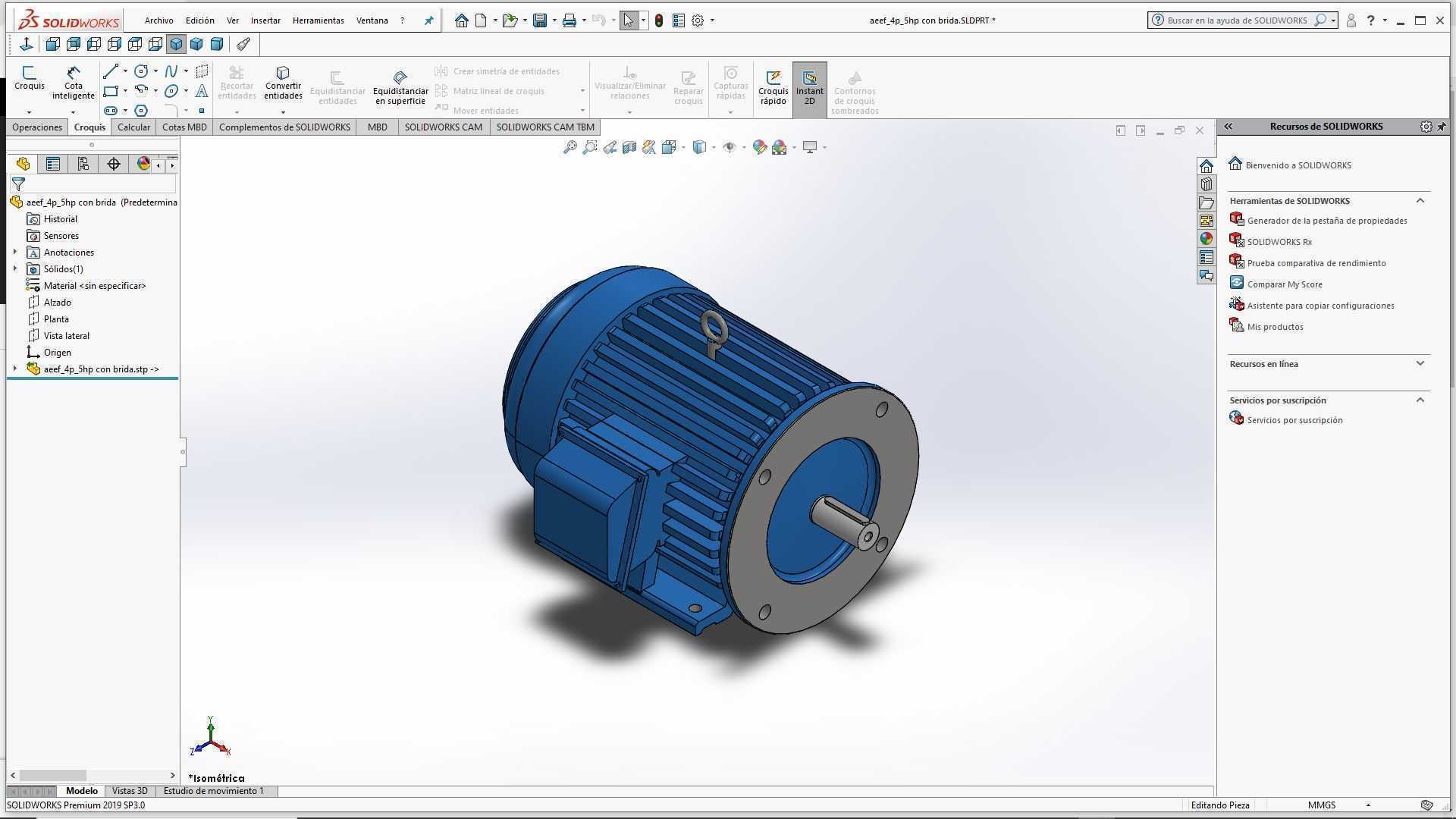

　　这款5马力直流电动机的三维结构，完全按照工业现场实际装机的产品测绘建模，所有结构细节都对应量产实物的装配逻辑，没有做简化处理，能直接用于设备选型校核、装配干涉验证以及配套传动系统的布局设计。从实际应用场景来看，这类功率等级的直流电机多用于对调速性能要求较高的工业设备，比如小型输送线的驱动单元、机床辅助进给机构、包装设备的动力执行端，还有部分需要平稳启停的工装夹具动力源，相比同功率交流电机，它的低速扭矩输出特性更稳定，调速范围更宽，在负载波动较大的工况下也能保持稳定的转速输出，不会轻易出现堵转烧机的情况。

　　从结构设计思路来看，整个电机采用了封闭式铸铁外壳搭配轴向散热筋的布局，外壳表面的散热筋沿着电机轴向均匀排布，筋条的高度和间距经过实际热仿真验证，能在电机持续额定功率运行时，把绕组产生的热量通过壳体快速传导到空气中，不需要额外加装强制风冷风扇就能满足温升要求，适合在粉尘较多的工业车间环境使用，避免风扇吸入粉尘堆积在绕组缝隙里造成绝缘下降。前端盖采用了止口定位的法兰安装结构，止口的公差配合按照H7/k6的过渡配合设计，能保证电机输出轴和配套设备的输入轴同轴度控制在0.02mm以内，减少运行时的径向跳动，降低轴承的额外磨损。端盖上的安装孔采用了通孔沉头设计，配套的螺栓可以完全沉入沉孔内，不会突出端盖平面，避免安装时和设备安装面产生干涉，同时四个安装孔的位置度公差控制在0.1mm以内，能直接适配市面上同机座号的通用安装尺寸，不需要重新加工安装孔位。

　　电机顶部的吊环结构是按照整机满重量的1.5倍承重设计的，吊环的螺纹和壳体上的安装螺孔采用细牙螺纹配合，拧紧后不会出现松脱的情况，在车间吊装转运的时候，可以直接用吊环起吊整个电机，不需要额外捆绑壳体，避免吊装过程中磕碰散热筋或者接线盒。侧面的接线盒采用了凸起式的独立腔体设计，接线盒和壳体之间有密封胶条的安装槽，装配时加装橡胶密封胶条就能达到IP54的防护等级，防止车间里的切削液、粉尘进入接线腔造成接线端子短路，接线盒内部预留了足够的接线空间，能容纳10平方毫米的动力线缆弯折接线，同时接线盒的出线口采用了防水格兰头的安装位，用户可以根据自己的线缆直径选配对应的格兰头，不需要额外加工出线孔。

　　输出轴的部分采用了标准的平键键槽设计，键槽的尺寸按照GB/T 1096的标准设计，能直接适配标准平键，不需要二次加工键槽，轴伸端的长度按照通用配套尺寸设计，能直接搭配联轴器、皮带轮或者链轮使用，轴端还预留了中心孔，方便后期检修的时候用顶拔器拆卸传动件，不会损伤轴面。电机的底脚采用了一体式铸铁底脚，和主壳体是一体铸造成型的，不是后期螺栓固定的结构，刚性更强，在电机满负载运行的时候不会出现底脚变形导致的同轴度偏移，底脚上的长条形安装孔可以在一定范围内调整电机的安装位置，方便用户调整皮带张紧度或者联轴器的配合间隙，不需要重新打安装孔。

　　从安装边界尺寸来看，整个电机的轴向总长度、径向最大直径、法兰安装孔的分布圆直径、底脚安装孔的孔距都完全对应Y系列同机座号直流电机的通用尺寸，用户在做设备布局的时候，可以直接把这个模型导入装配体，不需要反复核对安装尺寸，就能直接验证和周边结构的间隙，比如和设备机架的间隙、和传动部件的配合长度、和检修通道的预留距离，避免实际装机的时候出现结构干涉。壳体上的散热筋突出高度控制在合理范围内，不会因为筋条过高导致电机整体径向尺寸过大，占用过多的设备安装空间，同时筋条的圆角处理也避免了安装过程中划伤操作人员的风险。接线盒的位置设计在电机侧面偏上的位置，不管是卧式安装还是立式法兰安装，接线盒的朝向都能方便操作人员接线操作，不需要额外调整电机的安装角度。

　　在建模细节上，所有的装配间隙都按照实际生产的公差预留，比如端盖和壳体的配合间隙、轴承室的尺寸公差、输出轴和轴承的配合尺寸，都完全符合机械设计手册的要求，把这个模型导入有限元分析软件的时候，可以直接用来做电机壳体的模态分析、散热仿真，不需要再做结构简化。内部的绕组部分虽然做了外观等效处理，但整体的填充率和实际量产电机一致，能准确反映电机内部的空间占用情况，方便用户做整机的重量估算和重心位置计算，在设备整体布局的时候可以准确计算安装基础的承重要求，避免因为重心估算错误导致设备运行时出现振动过大的问题。
