7.5马力法兰安装三相异步电动机结构

　　做设备传动方案选型的时候，7.5马力这个功率段的电机是绕不开的常用规格，刚好覆盖多数中小型工业设备的动力输入需求，从输送线主驱动、小型机床主轴动力、风机泵类负载到轻工机械的传动单元，这个功率的电机既能保证足够的扭矩储备，又不会因为功率冗余过大造成安装空间和能耗的浪费。这次建模的法兰安装式电机，是针对立式安装场景做的结构还原，和常见的底脚安装电机不同，法兰端直接靠止口定位对接设备壳体，不需要额外做安装底座的找平工序，对安装空间的竖向尺寸要求更友好，很多泵类、立式减速机的直连场景都会优先选这种安装形式。

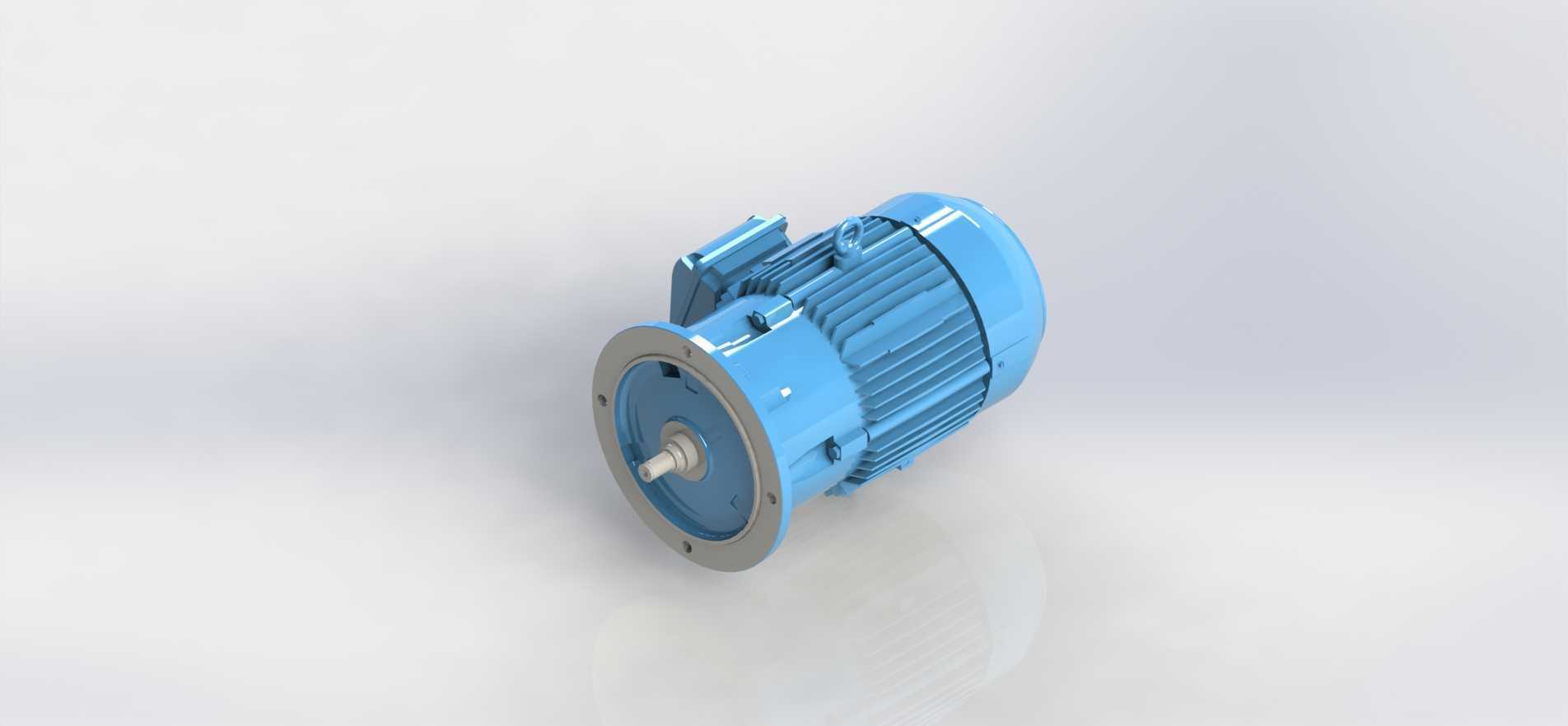

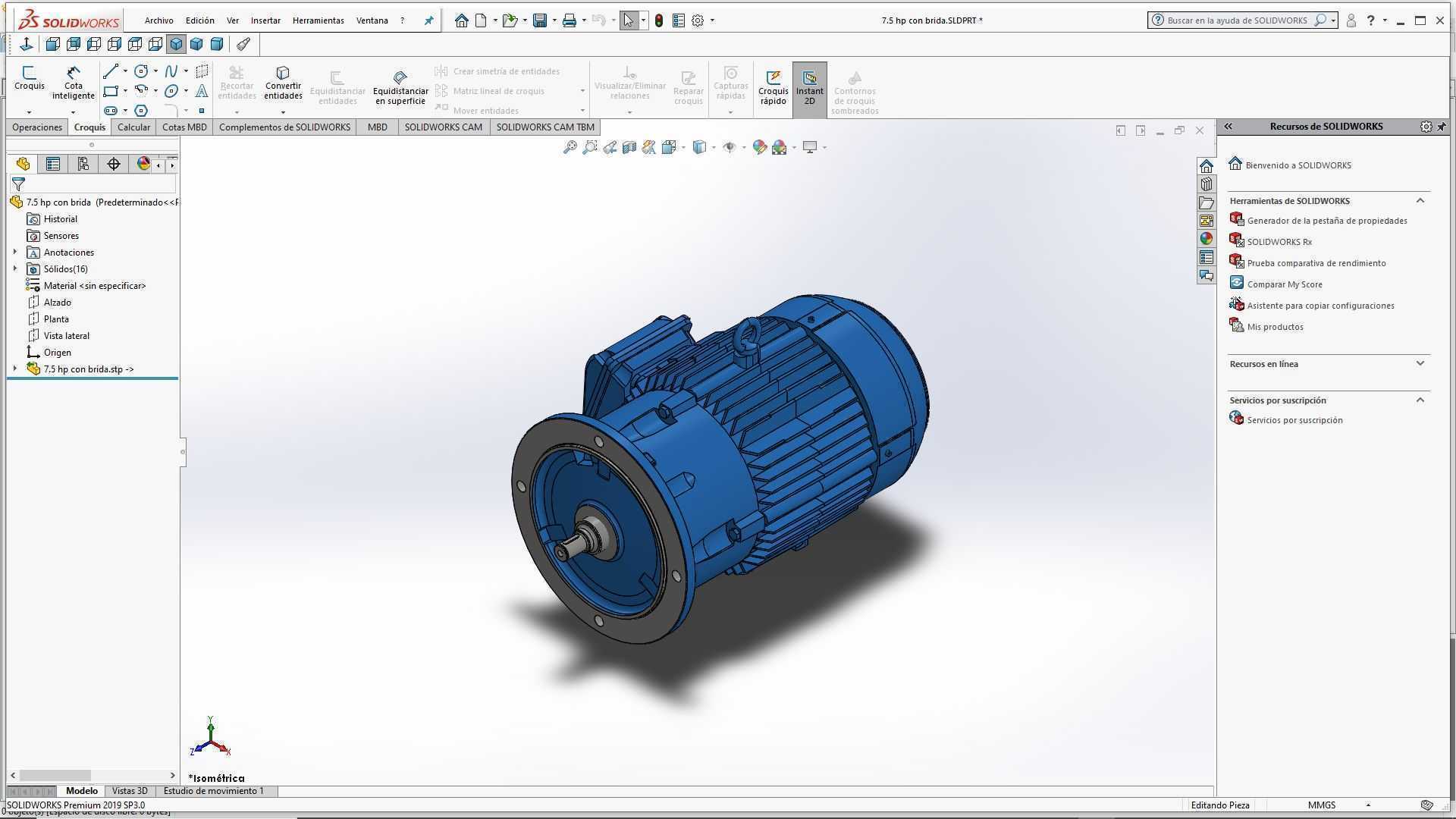

　　建模的时候最先确定的是安装法兰的边界尺寸，B5法兰的止口直径、安装孔的孔位分布、法兰端面到输出轴轴伸端的距离，这些尺寸直接决定了电机能不能和对接设备顺利装配，要是止口配合公差留得不对，现场安装的时候要么装不进去，要么同轴度偏差太大，运行起来振值超标，用不了几个月就会磨坏轴承甚至扫膛。输出轴的轴径、键槽尺寸也是按照标准功率段的参数做的还原，7.5马力4极电机的额定扭矩大概在36N·m左右，轴径选38mm的规格刚好能满足扭矩传递的强度要求，键槽用10mm宽的平键，配合公差选k6的过渡配合，既能保证传动的时候没有旷量，拆装的时候也不会因为过盈量太大拆不下来。

　　电机本体的散热结构是建模的时候花了不少心思还原的部分，外壳的散热筋沿着轴向均匀分布，筋的高度、厚度和间距都是按照实际量产电机的参数做的，自然冷却的IC411散热结构，靠后端的风叶带动空气沿着散热筋轴向流动，把定子绕组产生的热量带出去，要是散热筋的间距做太小，积灰之后很容易堵塞风道，夏天满负荷运行的时候容易触发绕组过热保护；筋太高的话又会增加壳体的铸造难度，成品率上不去。接线盒的位置放在机壳的顶部，不管是左侧进线还是右侧进线都能调整方向，现场布线的时候不用额外做弯头转接，接线盒内部的接线柱间距留足了电气间隙，380V电压下的爬电距离满足低压电气的安全规范，不会因为受潮或者积灰造成相间短路。

　　后端的风罩用的是薄钢板冲压的结构，网罩的通风孔大小刚好能挡住手指误触旋转的风叶，又不会对通风量造成太大的阻力，风叶本身是工程塑料材质的，做了动平衡校正，和转子装配之后整体动平衡等级达到G2.5，额定转速1450转的时候运行振值能控制在2.8mm/s以内，不会因为风叶的不平衡量带来额外的振动。端盖部分的轴承室尺寸是按照深沟球轴承的配合公差做的，输出端用6308轴承，非输出端用6306轴承，轴承室的同轴度公差控制在0.02mm以内，保证转子转动的时候没有偏摆，两端的轴承都加了密封结构，防止车间里的粉尘、切削液进到轴承里面，把润滑脂冲掉造成轴承早期失效。

　　实际做设备布局的时候，这种法兰安装的电机要注意预留足够的接线空间，接线盒侧面至少要留150mm的操作空间，方便后期接线和维护；电机尾部的风罩后面不能紧贴设备墙板，至少留200mm的进风空间，不然通风量不够会影响散热效果。要是用在有切削液或者粉尘的工况，还可以在法兰对接面加O型密封圈，防止液体或者粉尘从安装缝隙进到电机内部。这种功率段的电机适配性很强，不管是直连减速机带动链板输送，还是带皮带轮驱动风机叶轮，或者直接装在液压站上带动油泵，都能稳定输出动力，结构上没有多余的复杂设计，维护的时候只需要定期按周期补充轴承润滑脂，清理散热筋上的积灰，就能保证很长的无故障运行周期。建模的时候把所有的安装配合面都做了公差还原，不管是做设备装配干涉检查，还是做安装布局的空间校核，都能直接调用，不用再反复核对安装尺寸，能省不少前期方案设计的时间。
