多层矿用振动筛分设备结构设计

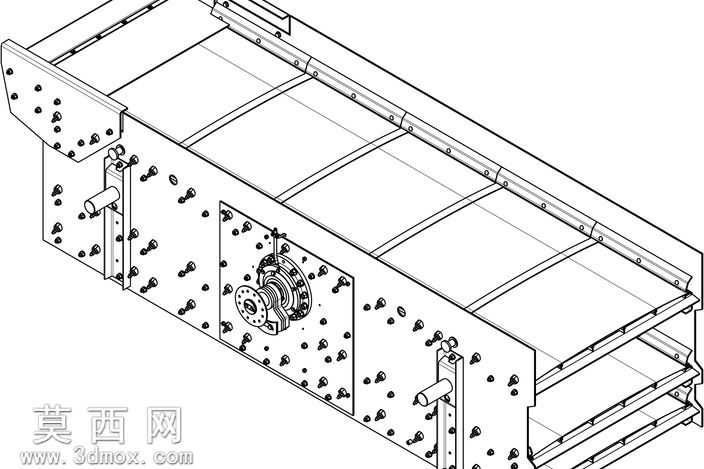

本振动筛三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循筛分设备的实际工程尺寸比例，对筛箱、激振器、支撑侧板、横梁、筛面托架等核心部件逐一进行特征建模，确保各部件装配关系完全匹配实际生产装配逻辑。模型整体采用箱式侧板结构设计，侧板上的螺栓连接孔位按照标准紧固件规格逐一排布，所有孔位同轴度、间距公差均参照机械设计标准设定，保证后续装配环节无干涉问题。激振器部分采用偏心块式激振结构设计，建模时对轴承座、偏心轴、端盖、连接法兰等细节做了完整还原，清晰呈现激振动力的输出传递路径，可直观展示振动筛工作时激振力带动筛箱做往复振动的运动原理。筛箱内部设置多层筛面支撑结构，每层筛面的托架采用型钢拼接结构建模，横梁与侧板之间采用高强度螺栓连接的结构形式，既还原了设备的实际连接方式，也体现出振动筛抗交变载荷的结构设计思路。模型材质分配上，对侧板、横梁等结构件赋予钢材材质属性，对激振器内部轴承部件赋予合金耐磨材质，对筛面部分赋予耐磨筛网材质，渲染阶段采用线框加实体结合的展示方式，既可以清晰呈现内部结构布局，也能直观展示外部装配形态。设计过程中充分考虑振动筛的工况需求，对侧板的加强筋布局、激振器的安装位置、筛面的倾角设置都做了合理化排布，确保模型既符合三维建模的精度要求，也能完整还原真实振动筛的结构特点与工作逻辑，可用于筛分设备的结构演示、教学讲解以及后续的工程优化参考。
