KF24型工业通风离心风机结构设计

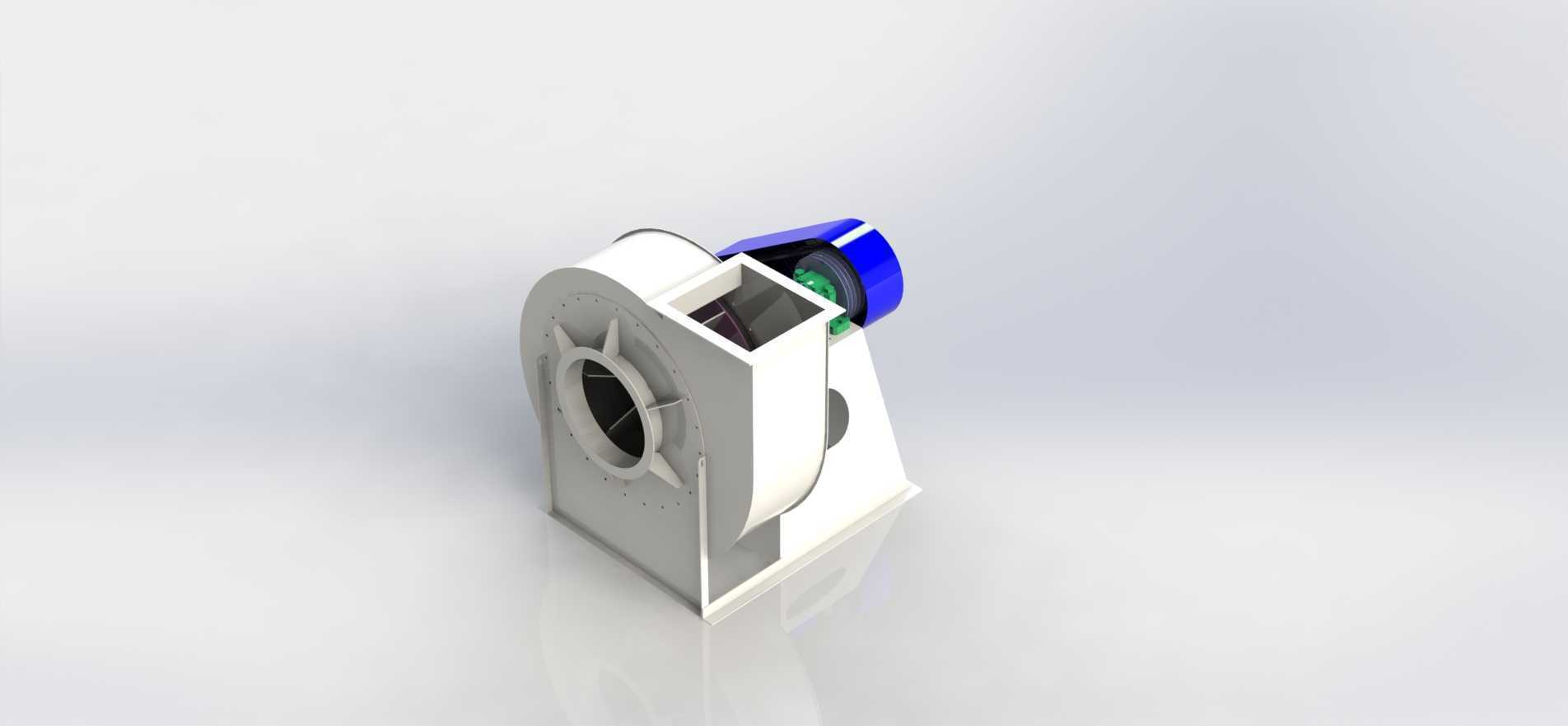

　　这款KF24离心通风设备的三维结构，完全围绕工业现场通风换气、工艺送风的实际需求搭建，日常在车间除尘系统、涂装线排风、物料气力输送、厂房恒温送风这类场景里都能见到同结构机型的身影，核心作用是依靠叶轮高速旋转产生的压差，带动管路内的空气定向流动，完成含尘空气抽排、新鲜空气输送、工艺环节风压供给这类实际工况任务。从结构设计逻辑来看，整个模型没有冗余的装饰性结构，每一处几何特征都对应实际加工与装配要求：蜗壳部分采用对数螺旋线的型线设计，建模时特意做了板材折弯的工艺圆角，完全匹配钣金下料、折弯焊接的加工流程，避免出现纯理论曲面无法落地加工的问题，蜗壳侧壁的法兰连接孔位按照通用通风管路的配接标准排布，能直接对接同规格的圆形通风管道，

　　不需要额外做转接件适配。叶轮部分的前向叶片按照等距排布做了阵列约束，每片叶片的安装角度都经过风压效率校核，和轮毂、后盘的连接位置预留了焊接坡口的结构余量，建模时没有把焊接特征做死，方便后续根据不同加工工艺调整坡口角度与深度。传动端的结构设计充分考虑了安装维护的便利性，电机连接位的支座做了可微调的长孔结构，现场安装时可以根据皮带张紧度或者联轴器对中需求调整电机位置，不需要额外加工调整垫片；进风口的集风器采用圆弧过渡型面，能大幅降低进气端的湍流损失，避免气流直接冲击叶轮入口产生异常噪音与风压损耗，集风器和蜗壳的连接采用搭边结构，配合密封垫就能完成密封，减少装配时的对中难度。安装支座部分采用箱式折弯焊接结构，

　　底部的安装孔位按照常规混凝土基础、钢架平台的安装尺寸预留，支座和蜗壳的连接位置做了加强筋布置，能抵消风机运行时叶轮动平衡带来的振动传递，避免长时间运行出现焊缝开裂的问题。从安装边界来看，整机的重心落在支座的几何中心范围内，现场吊装时不需要额外做配重调整，侧面的检修口位置预留了足够的操作空间，日常清理叶轮积灰、检查轴承状态时不需要完全拆卸管路就能完成操作；出风口的方向可以根据现场管路走向调整蜗壳的安装角度，建模时把蜗壳和支座的连接做成了可旋转的约束关系，设计选型时可以直接调整角度匹配不同的管路排布，不需要重新绘制蜗壳型线。在细节处理上，传动端的轴承座位置预留了注油通道的结构空间，电机和叶轮的传动位做了安全防护网的安装位，

　　完全符合工业设备的安全规范要求；整个模型的所有配合面都按照机械加工的公差要求做了间隙预留，比如叶轮和进风口的间隙控制在合理范围内，既不会出现运转碰擦，也不会因为间隙过大造成风压泄漏损失。不同于很多纯外观展示的风机模型，这个结构完全可以直接用来做工程出图、装配模拟、工况干涉检查，不管是做通风系统选型时的布置参考，还是做同类型风机的改型设计基础，都能直接复用里面的结构逻辑，比如调整叶轮直径就能适配不同风量风压需求，调整蜗壳板材厚度就能适配不同的压力等级，不需要从零开始搭建型线，能大幅缩短结构设计的周期。另外建模时特意把各个部件做了独立的实体分组，比如蜗壳、叶轮、支座、电机座、集风器都是独立的可编辑特征，后续做有限元分析、运动仿真的时候可以直接给各个部件赋予材料属性，不需要重新拆分几何结构，对于做风机性能优化、结构强度校核的设计人员来说，能省掉很多前期几何整理的工作量。
