Antares系列挠性联轴器结构设计方案

　　在工业传动系统的轴系布局中，挠性联轴器的核心价值在于补偿两轴间的相对偏移，同时缓冲传动过程中的冲击振动，这类部件广泛应用在动力输出端与工作机输入端的连接场景中，覆盖冶金输送、矿山破碎、泵阀传动、风机配套等多个需要长周期稳定运行的工况。不同于刚性联轴器对轴系对中精度的严苛要求，这款挠性联轴器通过弹性体结构的形变来吸纳安装过程中产生的径向、角向以及轴向偏差，避免轴系因强制对中产生附加弯矩，有效保护轴承、密封件等易损部件，延长整套传动系统的维护周期。

　　从结构设计逻辑来看，该联轴器采用对称式布局，两端为带法兰连接结构的金属轮毂，中间通过高阻尼弹性元件实现扭矩传递，轮毂端面设计有均匀分布的螺栓孔，可适配不同规格的轴端法兰连接需求，轮毂内孔可根据实际轴径加工为平键、花键或者胀套连接形式，满足不同扭矩等级的传动要求。弹性元件选用耐油、耐老化的合成橡胶材质，通过硫化工艺与金属连接骨架结合，既保证扭矩传递过程中的刚度要求，又能利用橡胶的高阻尼特性吸收传动端的振动冲击，尤其是在存在负载波动的工况下，比如破碎机的偏心负载、输送机的启停冲击，弹性体可以有效阻隔振动向动力端传递，降低电机等动力部件的振动损耗。

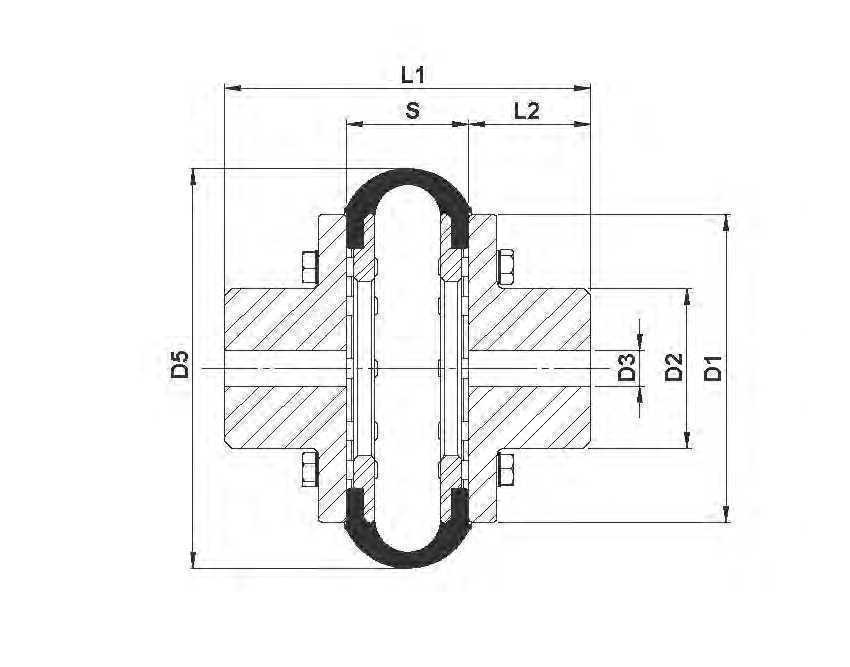

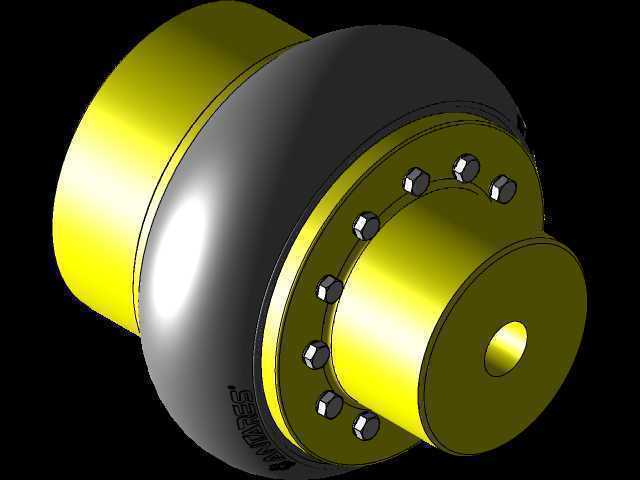

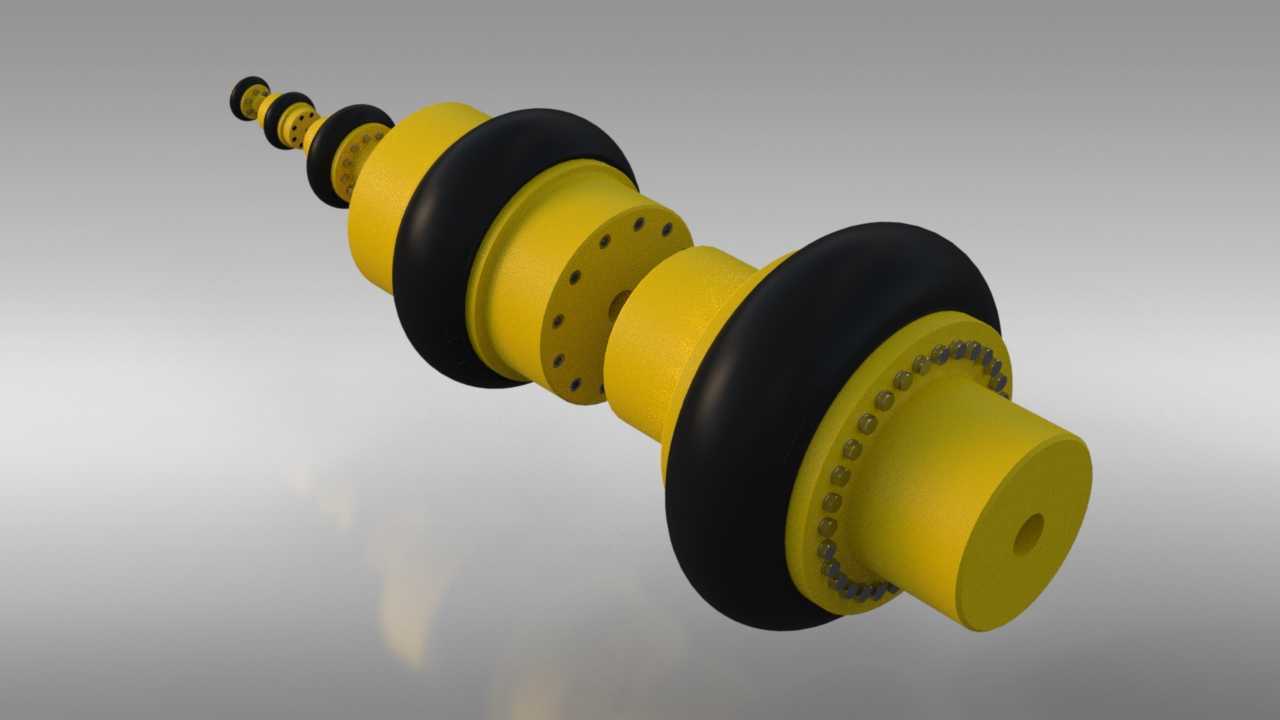

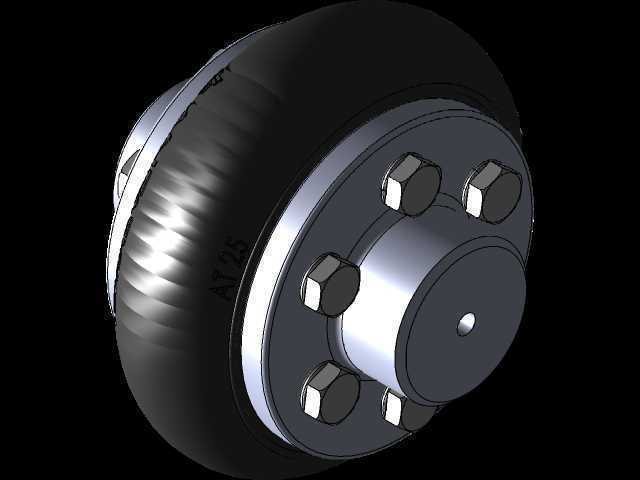

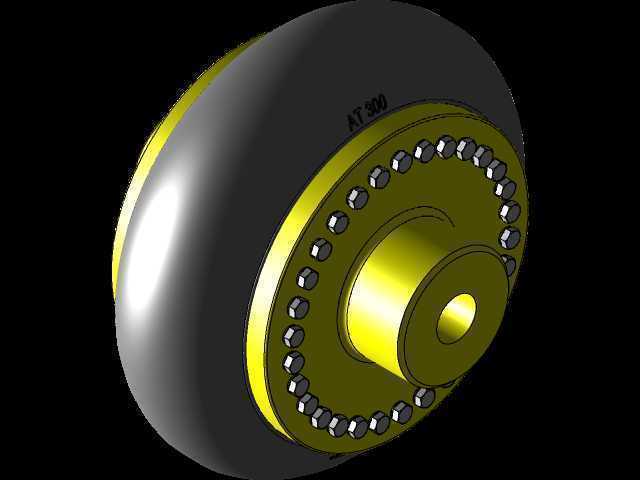

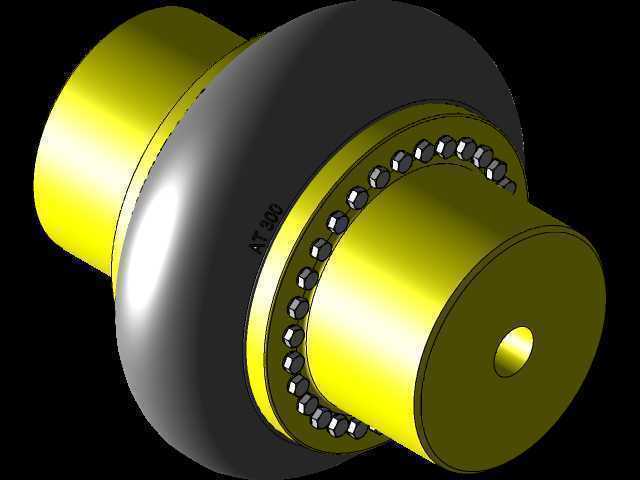

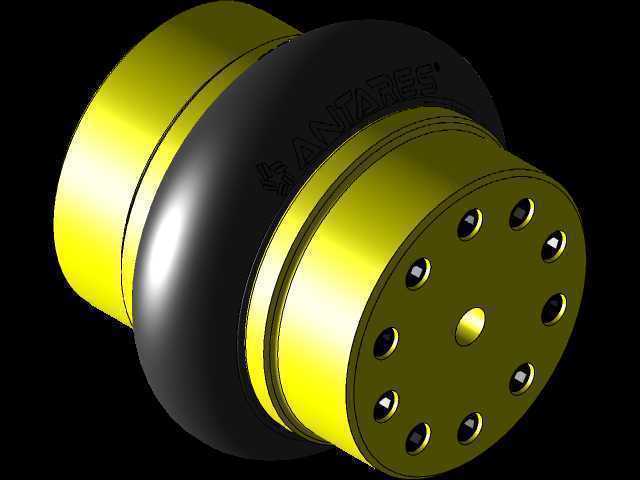

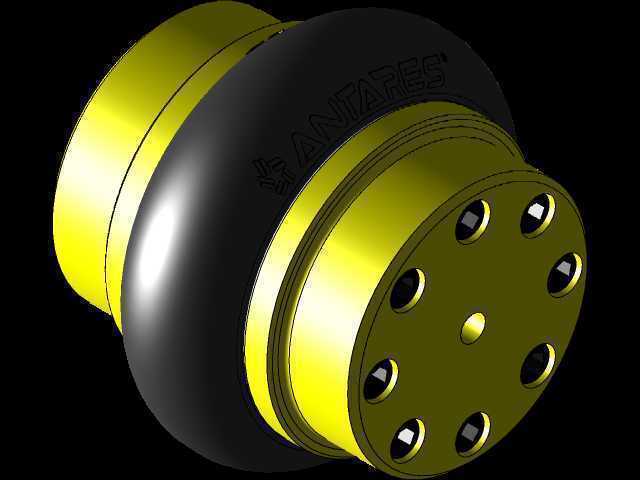

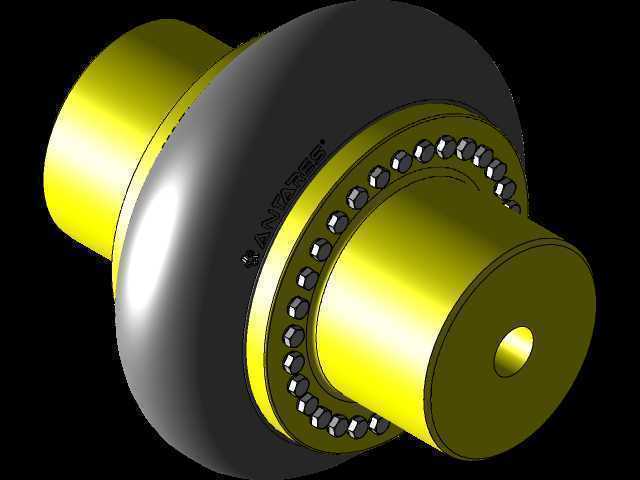

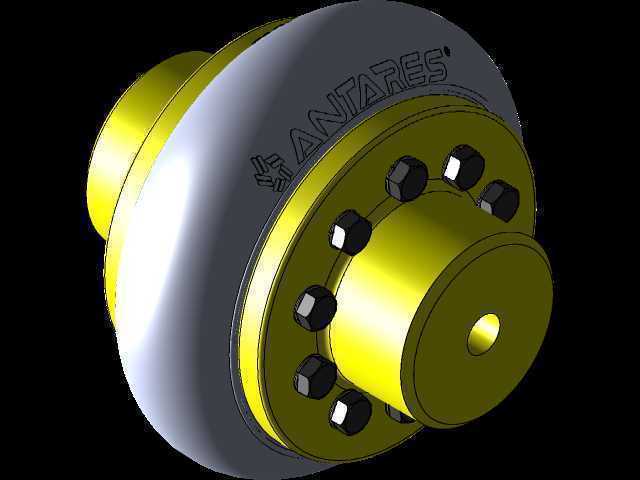

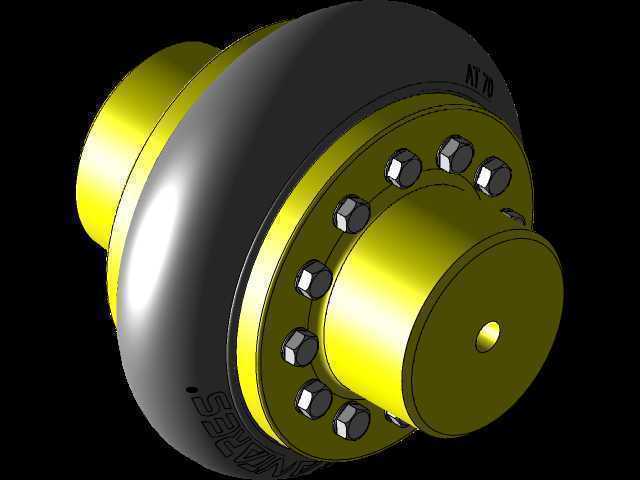

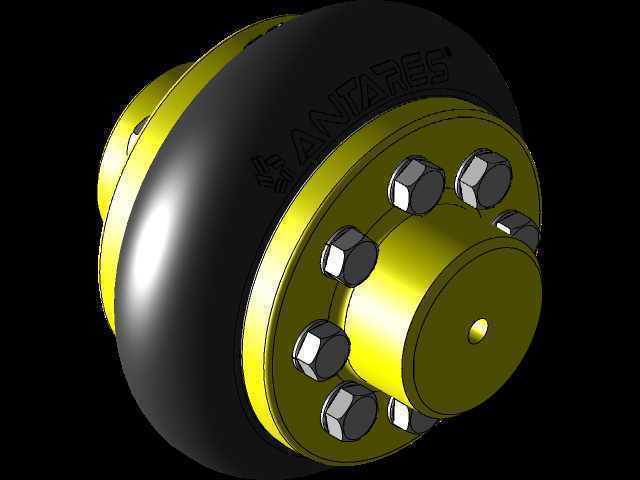

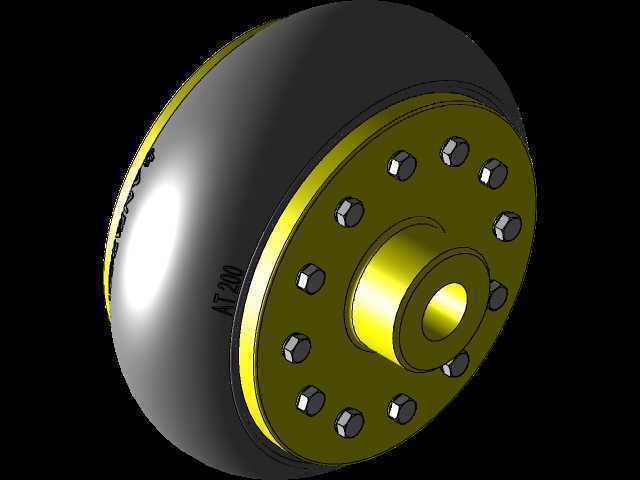

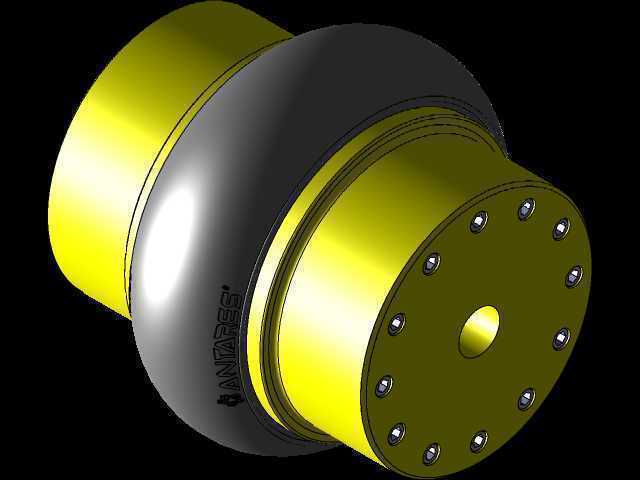

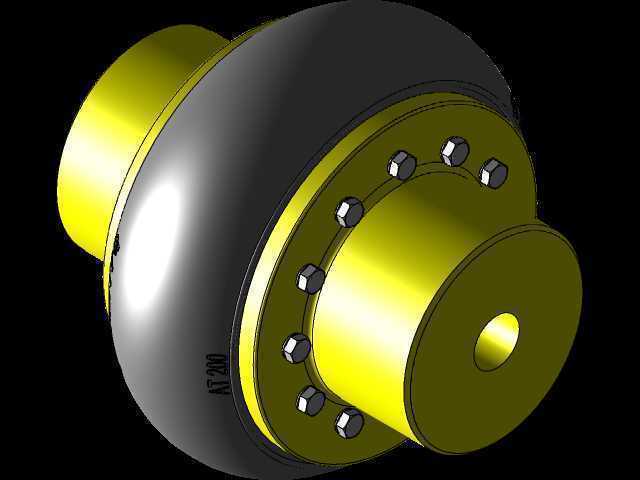

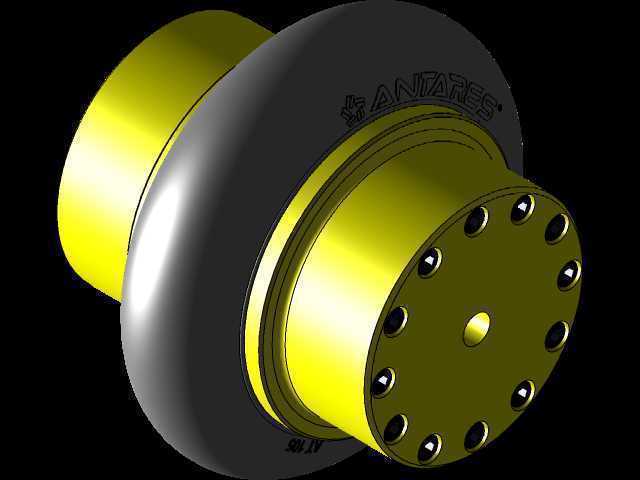

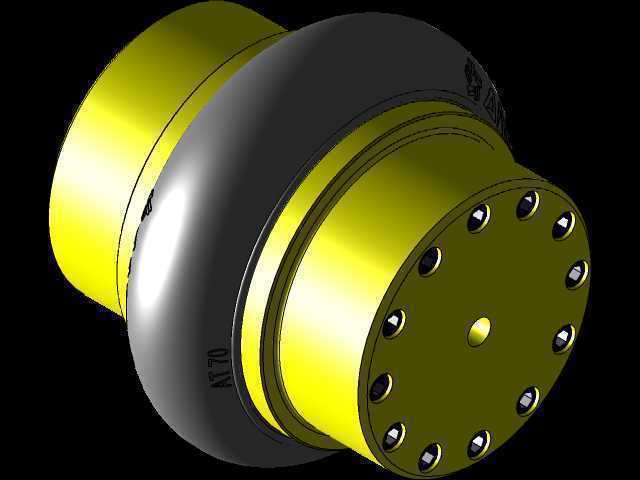

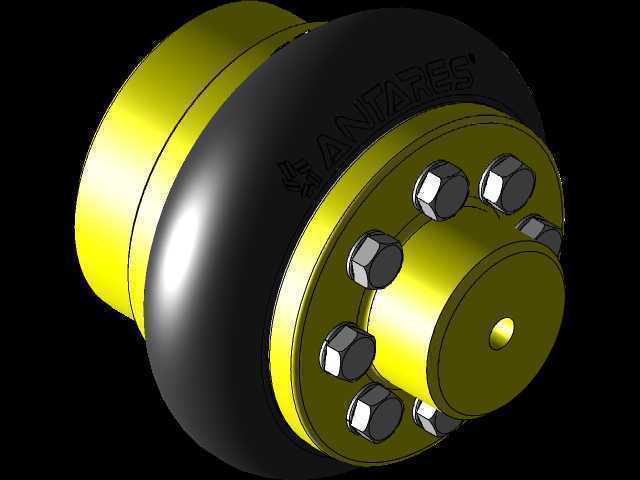

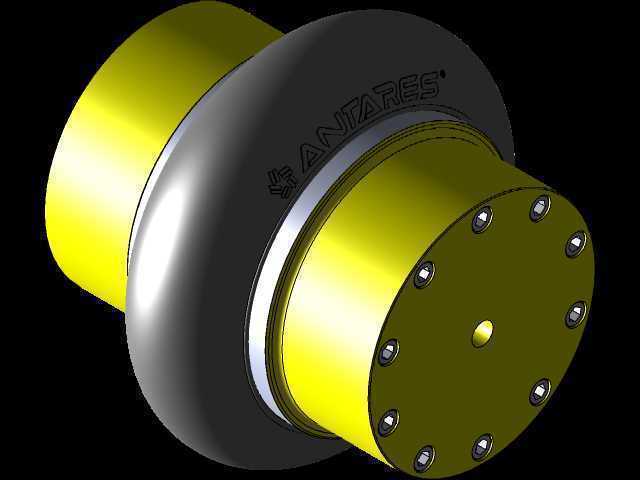

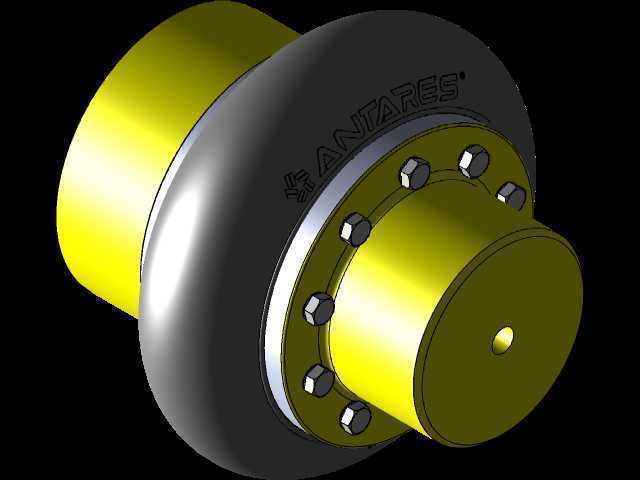

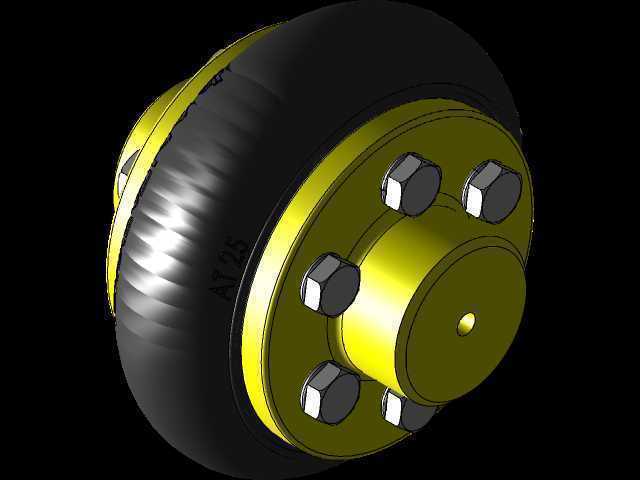

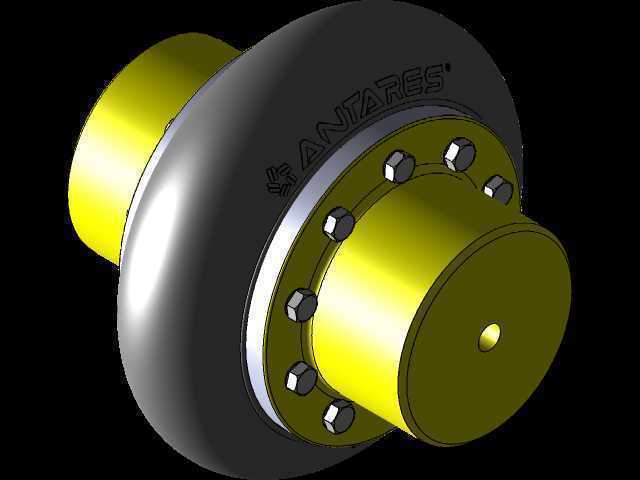

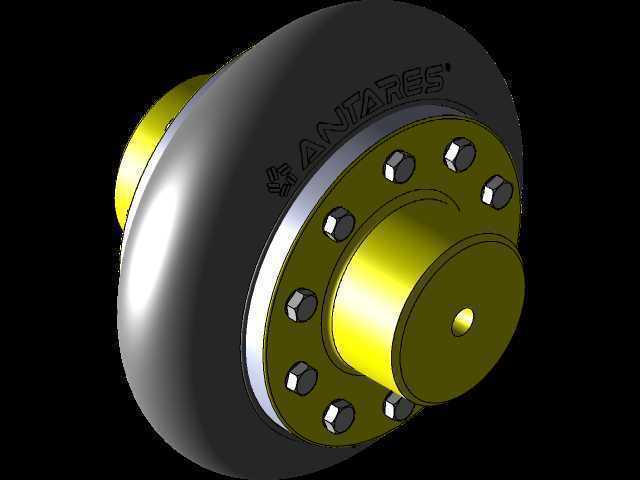

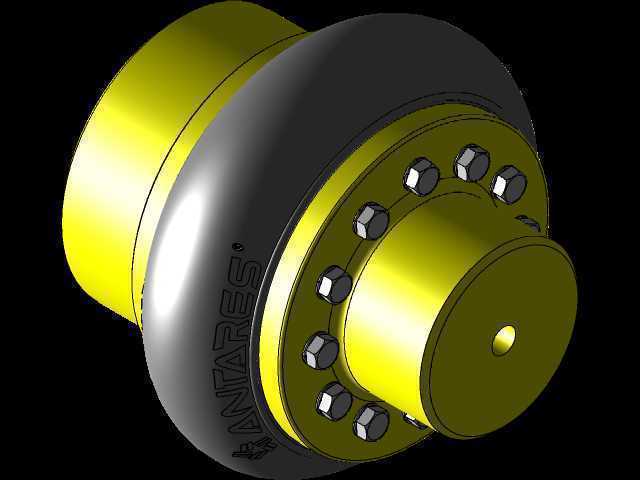

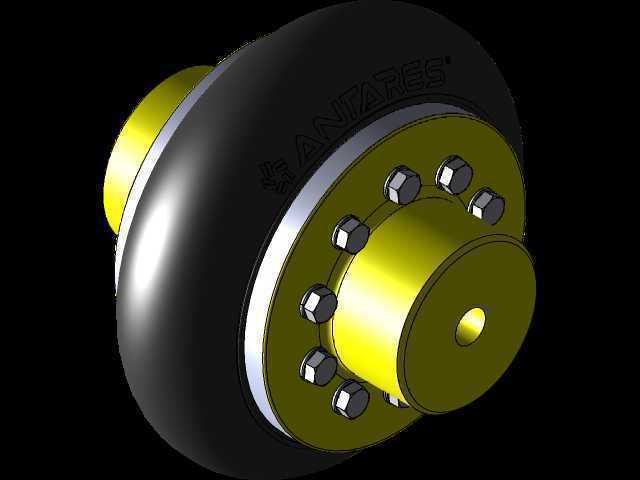

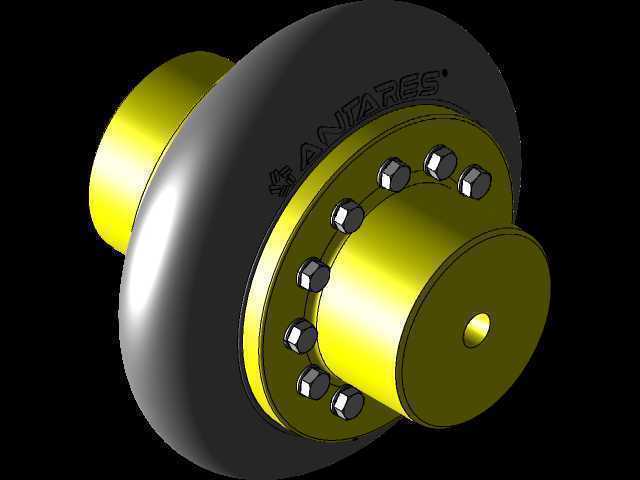

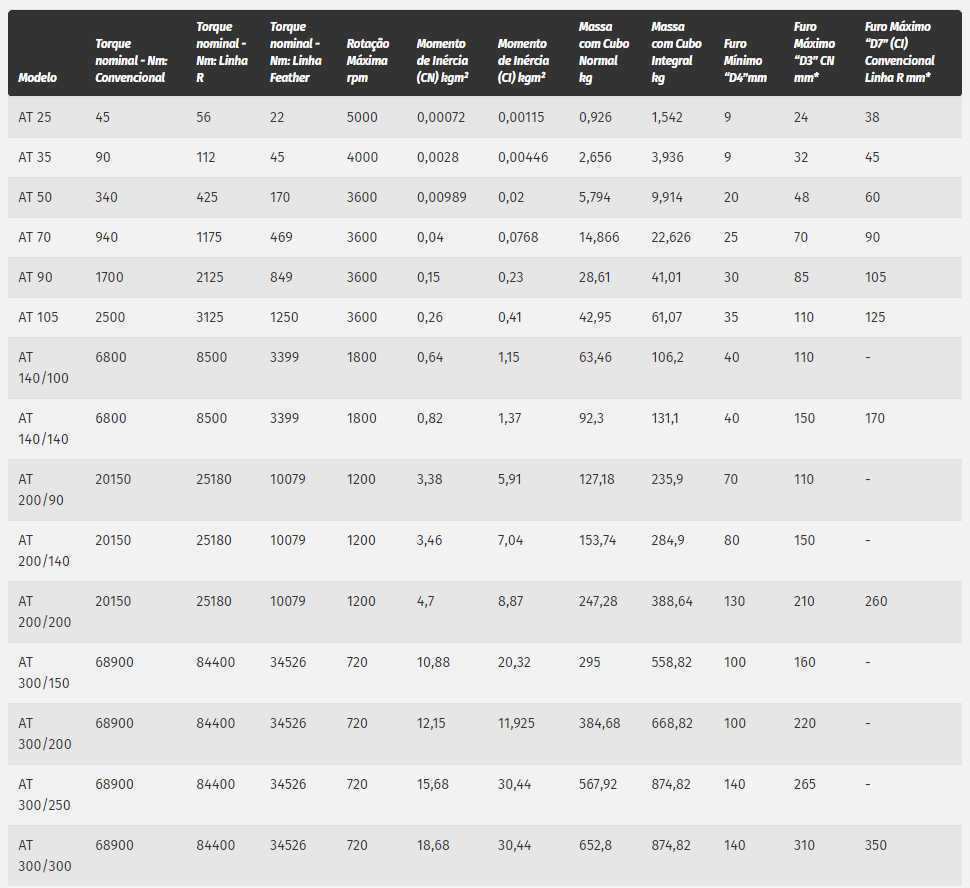

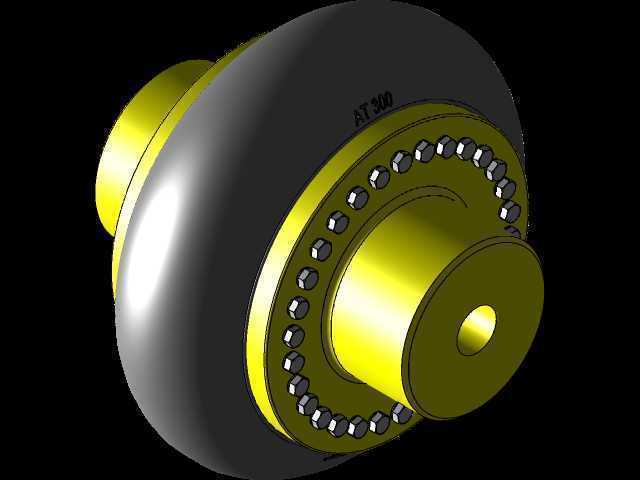

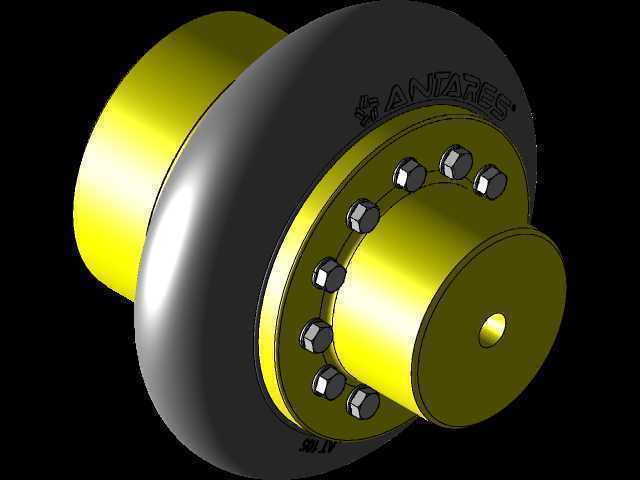

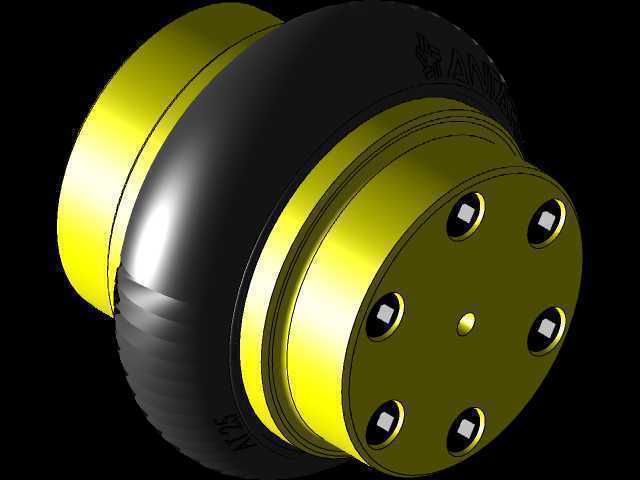

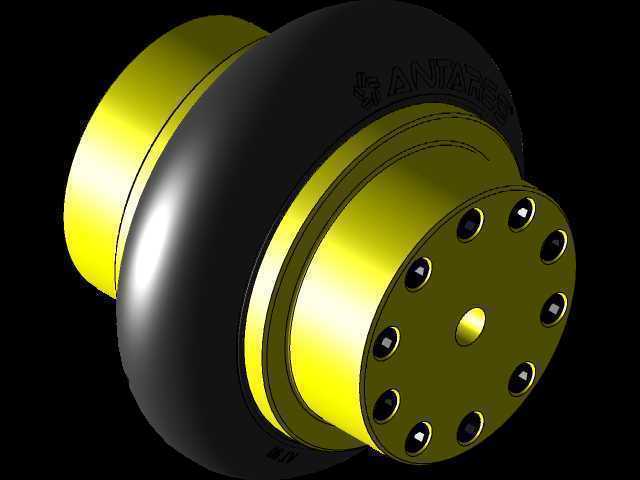

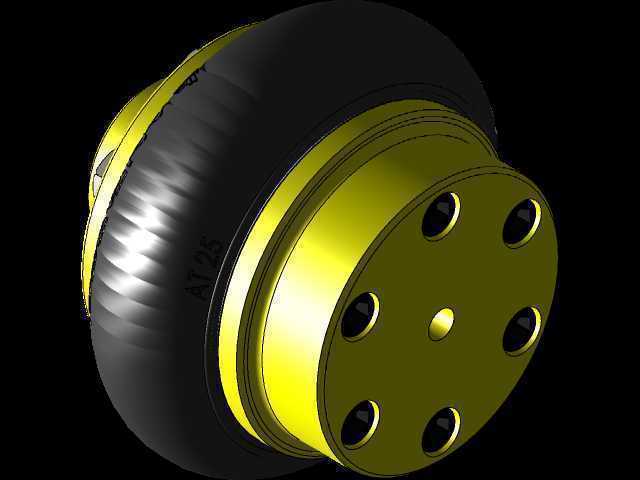

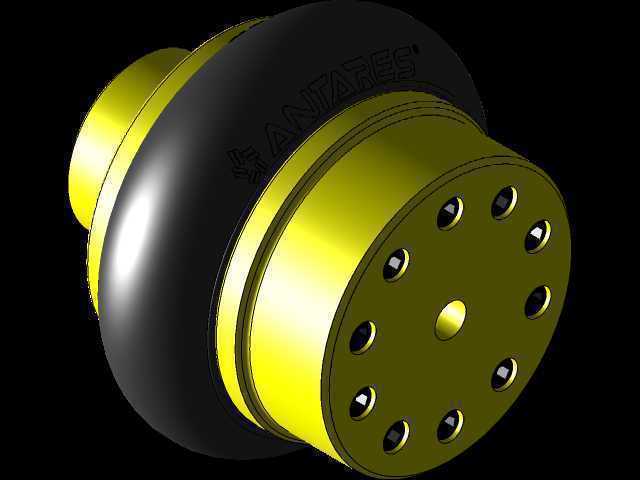

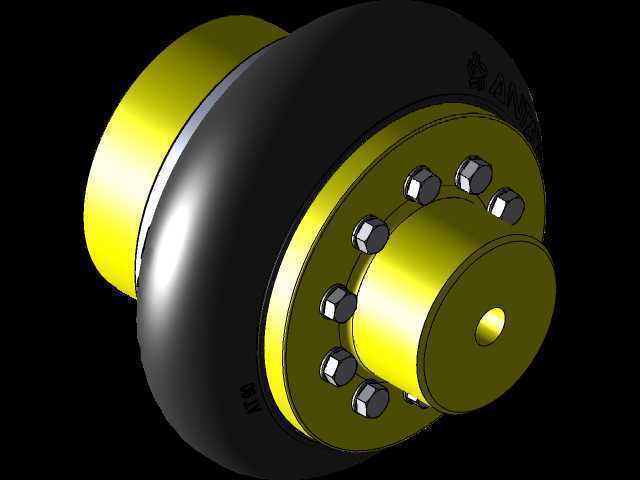

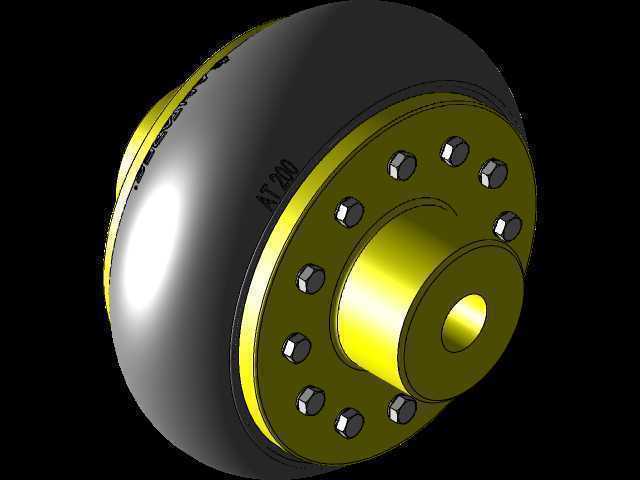

　　在安装边界的设计考量上，该系列联轴器覆盖了多规格扭矩区间，不同规格的产品外径、轴向长度随额定扭矩的提升成比例放大，图中呈现的系列化排布也能看出，小规格产品适用于轻载高速的传动场景，比如小型风机、水泵的轴系连接，大规格产品则可适配重载低速的工况，比如矿山设备、重型输送机的主传动连接。安装过程中无需复杂的专用工装，只需将两端轮毂分别固定在主动轴与从动轴端，调整好两轴间的预留间隙，再通过连接螺栓将弹性组件与轮毂紧固即可，后期维护时仅需检查弹性体的磨损老化情况，无需整体拆卸轴系部件，大幅降低现场维护的工作量。

　　从实际应用的适配性来看，这类挠性联轴器可适应一定范围内的安装对中误差，径向偏移补偿量根据规格不同可覆盖零点几毫米到数毫米区间，角向偏移补偿能力可达1度以上，轴向补偿量也能满足轴系热胀冷缩产生的位移需求，避免因温度变化导致轴系产生额外的轴向力。在传动性能上，弹性体的非线性刚度特性可以让联轴器在启动瞬间实现扭矩的柔性传递，减少启动冲击对齿轮、轴承等部件的损伤，尤其是在频繁正反转的工况下，这种缓冲特性可以大幅降低传动系统的冲击载荷。轮毂部分采用高强度铸钢或者合金钢材质加工，经过调质处理后具备足够的强度与韧性，可承受额定扭矩1.5倍以上的瞬时过载，避免突发负载冲击下联轴器断裂失效。连接螺栓选用高强度等级紧固件，按照规定扭矩紧固后可保证法兰结合面不产生滑移，确保扭矩传递的可靠性。在三维建模过程中，所有配合面的尺寸公差、形位公差都按照机械设计手册的相关要求设定，法兰螺栓孔的位置度、轮毂内孔的同轴度、弹性体安装面的平面度都满足实际加工与装配的精度要求，模型可直接用于虚拟装配验证、干涉检查，也可作为设备选型阶段的布局参考，帮助设计人员快速完成轴系布局的空间校核，确认联轴器的安装空间是否满足要求，避免后期现场安装出现尺寸干涉问题。
