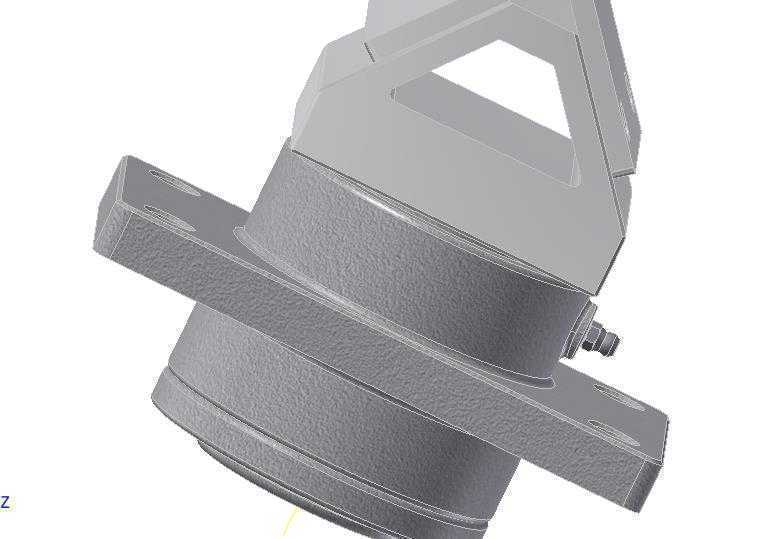

法兰安装式带三角支撑座传动连接构件

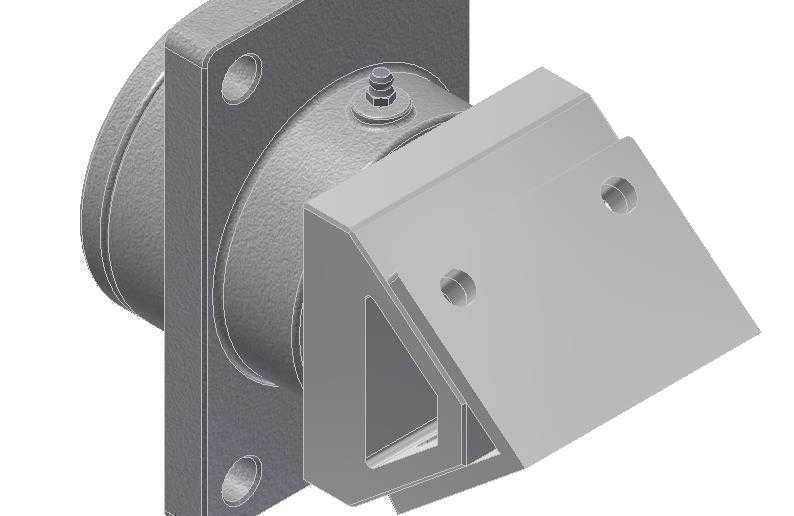

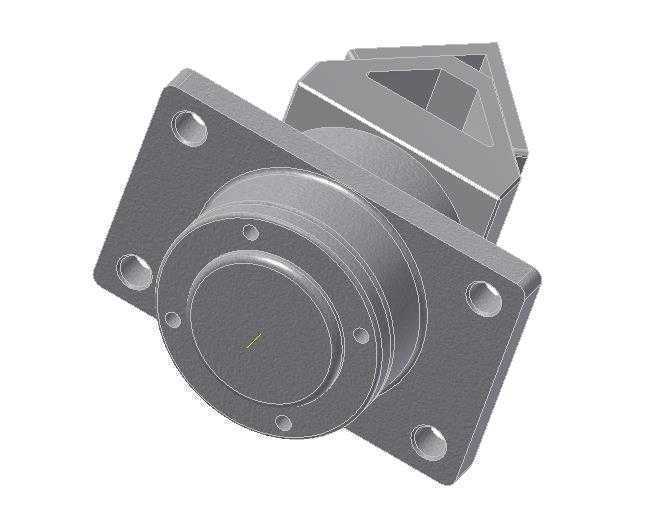

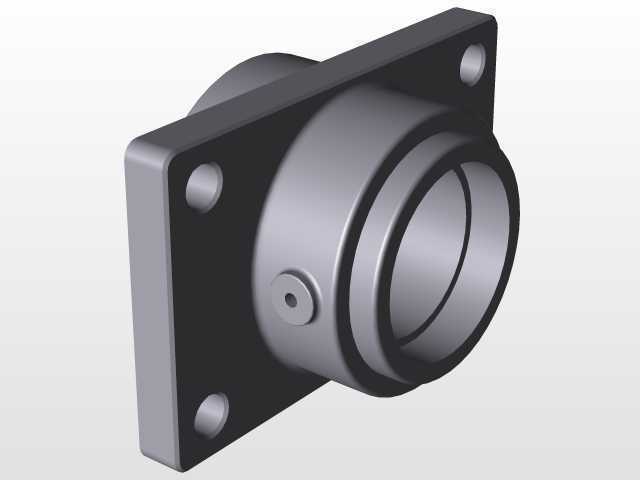

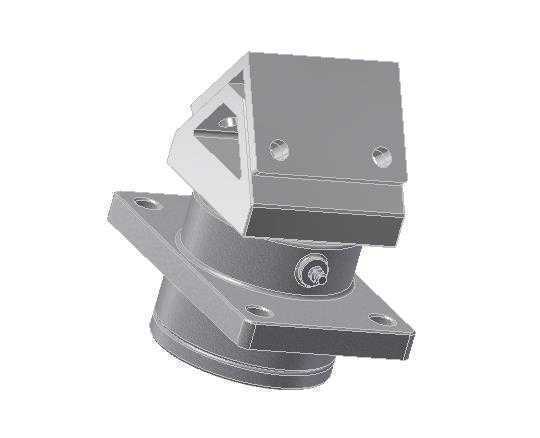

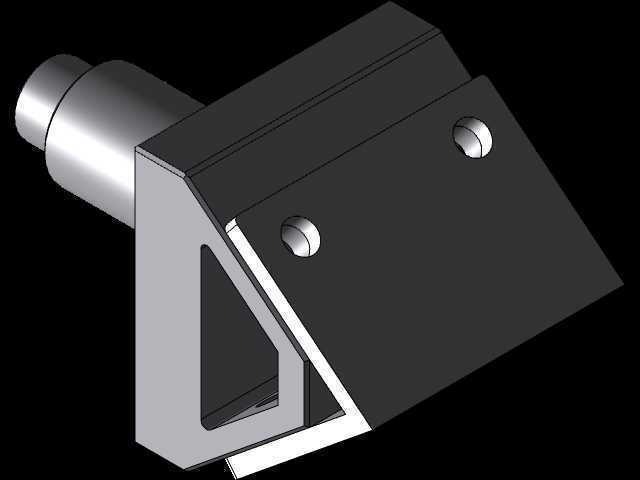

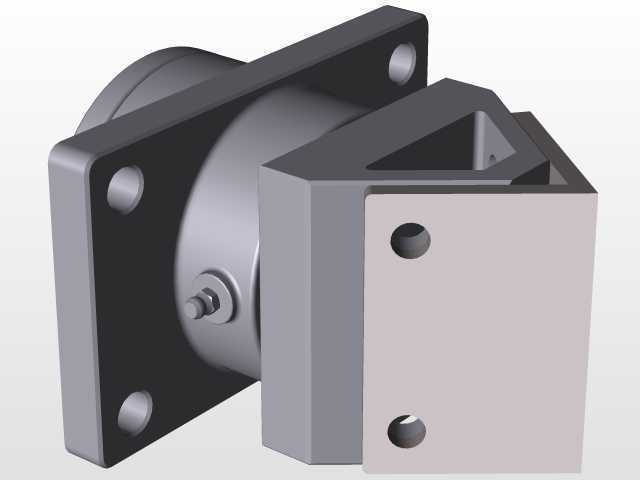

　　该构件多用于工业传动系统的末端动力输出衔接场景，常见于包装生产线输送辊组的端侧固定、小型自动化设备的转轴支撑工位，也可适配轻工机械中需要同时完成径向承载与轴向定位的连接环节，替代传统分体式轴承座加连接支架的组合结构，减少装配时的同轴度调校工作量。从结构设计逻辑来看，构件采用一体化铸造成型后做机加工的工艺路线，左侧圆形法兰盘上预留四个沉头安装孔，孔位分布遵循通用安装孔距规范，可直接适配市面多数标准型材机架的安装面，无需额外加工转接板；法兰盘内侧设置的环形凸台，用于嵌入安装面的定位沉孔，装配时可快速完成径向定位，避免螺栓锁紧过程中构件出现偏移。右侧的三角支撑结构是该构件的核心受力部分，支撑筋采用等壁厚设计，

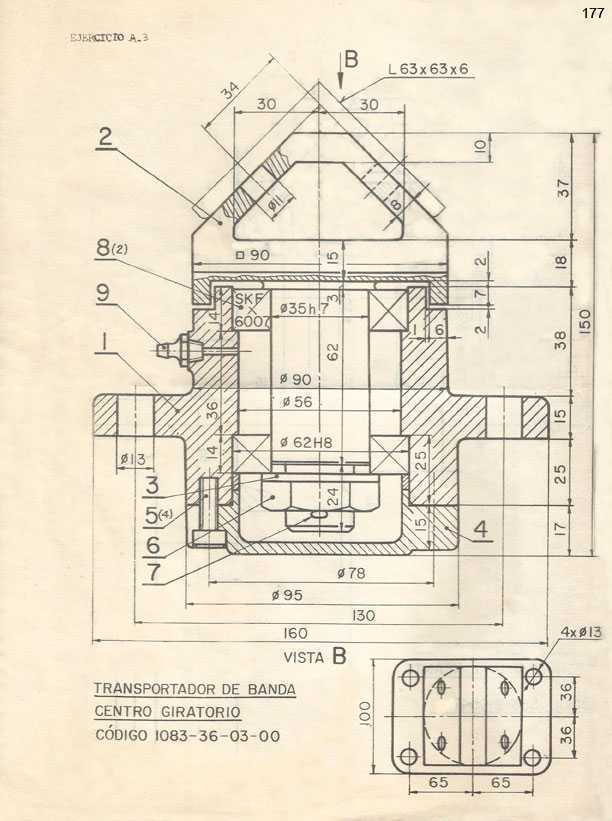

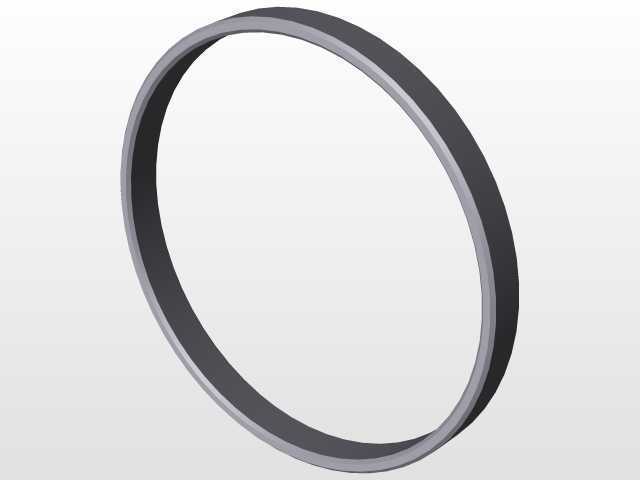

　　壁厚取值兼顾了铸造工艺的流动性要求与承载时的刚度需求，避免壁厚突变导致的应力集中问题，支撑面与法兰安装面的垂直度公差控制在0.02mm以内，保证后续连接的输出部件运转时不会出现偏摆。支撑座的斜向安装面上预留两个螺纹安装孔，用于固定外接的传动转接件，孔位周边做了局部加厚处理，抵消螺栓锁紧时的局部压应力，防止长期使用后安装面出现凹陷变形。构件内部预留的阶梯型空腔，用于容纳轴承、密封件等标准传动零件，空腔内壁的尺寸公差按照基孔制公差带加工，可直接适配标准深沟球轴承的外圈安装，空腔端部的环形槽用于安装骨架油封，阻隔外界粉尘、切削液进入轴承滚道，延长内部传动件的使用寿命。从安装边界来看，构件整体的轴向总长度控制在常规传动组件的安装空间范围内，

　　法兰盘的外圆直径小于多数输送辊端的安装避让空间，三角支撑部分的最大外轮廓尺寸经过优化，不会与周边的传动链轮、皮带轮等部件产生运动干涉；安装时仅需从法兰侧穿入锁紧螺栓，从支撑座侧即可完成外接部件的固定，无需在狭窄的设备内部预留过多操作空间，适配设备后期维护时的快拆需求。在实际工况适配方面，该构件的静态承载能力可满足多数中低速轻载传动场景的径向载荷需求，支撑筋的布局方向与主要受力方向一致，当外接部件承受径向载荷时，支撑筋可将力均匀传导至法兰安装面，避免局部应力过大导致构件断裂；构件的表面做了喷砂氧化处理，在常规车间环境下具备基础的防锈能力，无需额外做表面涂装即可直接使用。设计过程中针对铸造拔模角度做了统一规范，

　　所有非加工面的拔模斜度设置为1.5度，既方便铸造时的脱模，也不会因斜度过大导致构件实际尺寸偏离设计值；加工面的粗糙度要求根据功能不同做了区分，安装定位面的粗糙度控制在Ra1.6，保证定位精度，非配合面的粗糙度控制在Ra6.3，降低不必要的加工成本。
