履带式环境巡检监测机器人结构设计

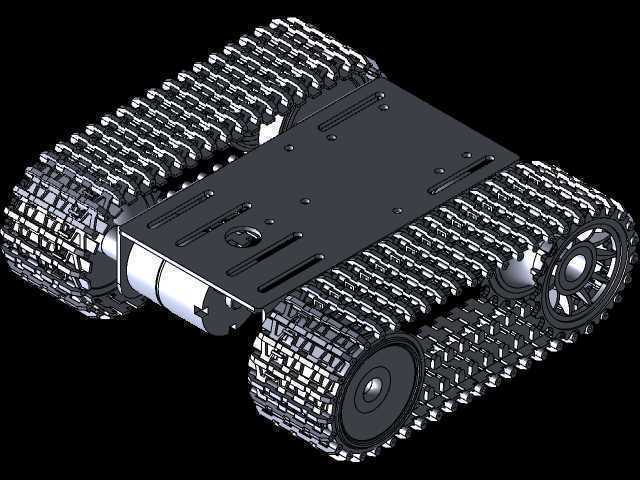

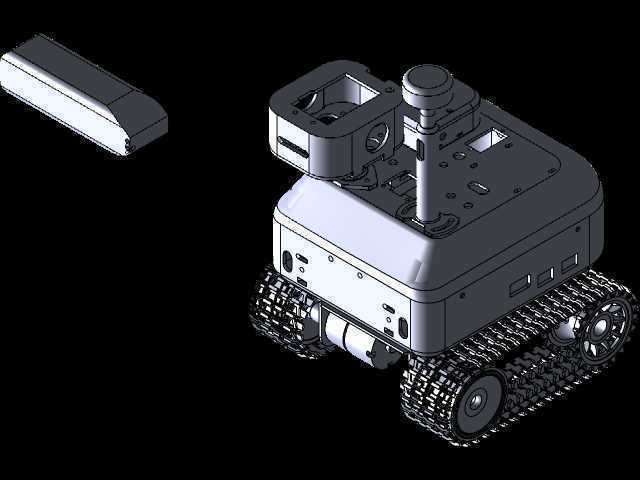

　　这款履带式移动监测设备，主要面向封闭厂区、地下管廊、野外作业站点等人员不便长期停留的场景，承担多维度环境参数采集、异常点位排查、固定路线巡检的作业任务，可替代人工进入存在有害气体、高温、高湿、辐射风险的区域完成常态化监测工作，降低一线巡检人员的作业暴露风险。从结构设计逻辑来看，整机采用上下分层的模块化布局，下层为履带行走驱动单元，上层为功能搭载舱与传感安装位，这种布局的核心考量是将大重量的驱动电机、电池组布置在底盘低位，有效降低整机重心，提升履带行走时的抗侧翻能力，适配非铺装路面、小坡度爬升、低矮障碍跨越的行走需求。履带行走部分选用橡胶同步带材质履带，搭配双侧独立驱动的轮组结构，导向轮采用带轴承的白色工程塑料轮，

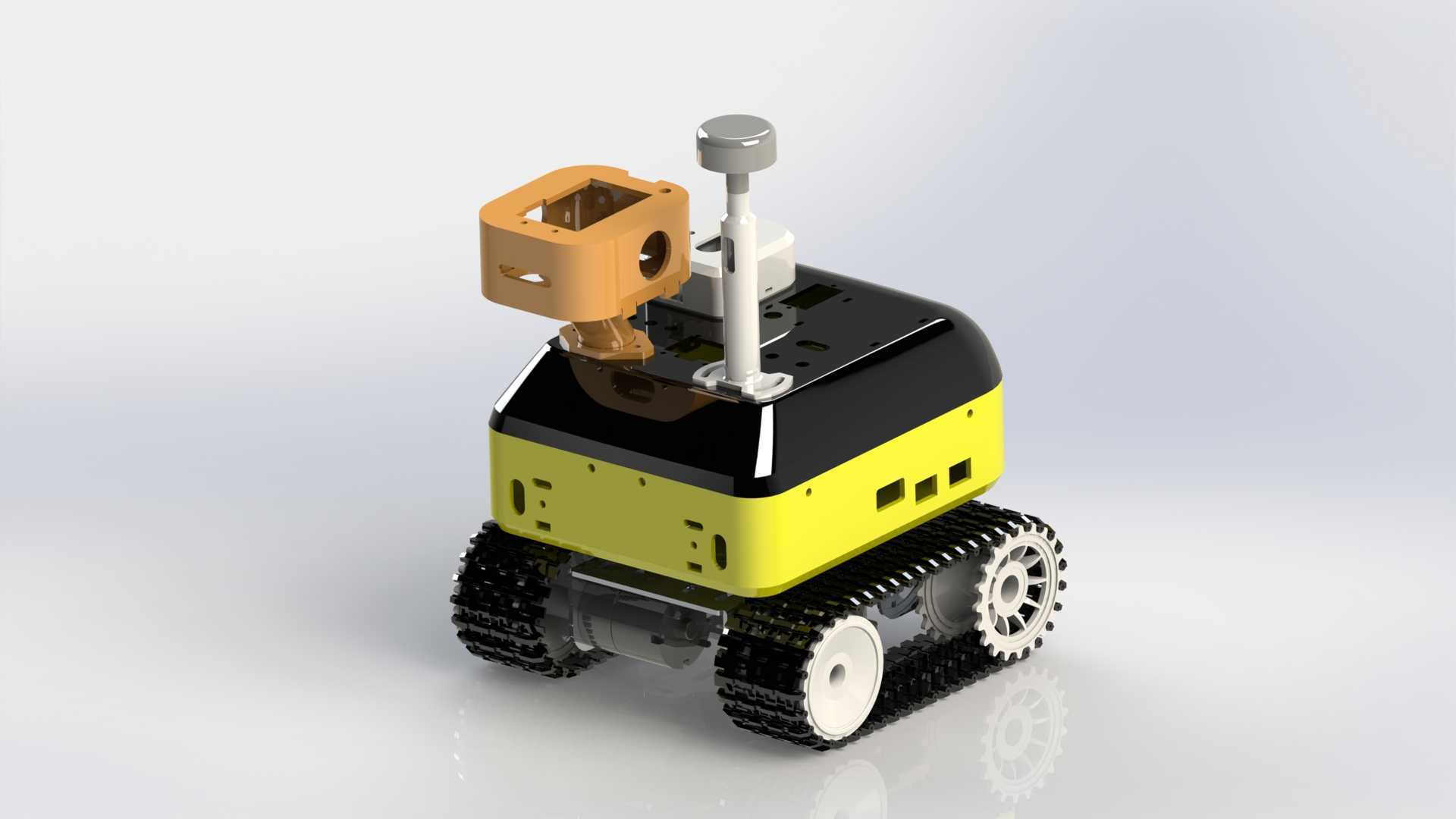

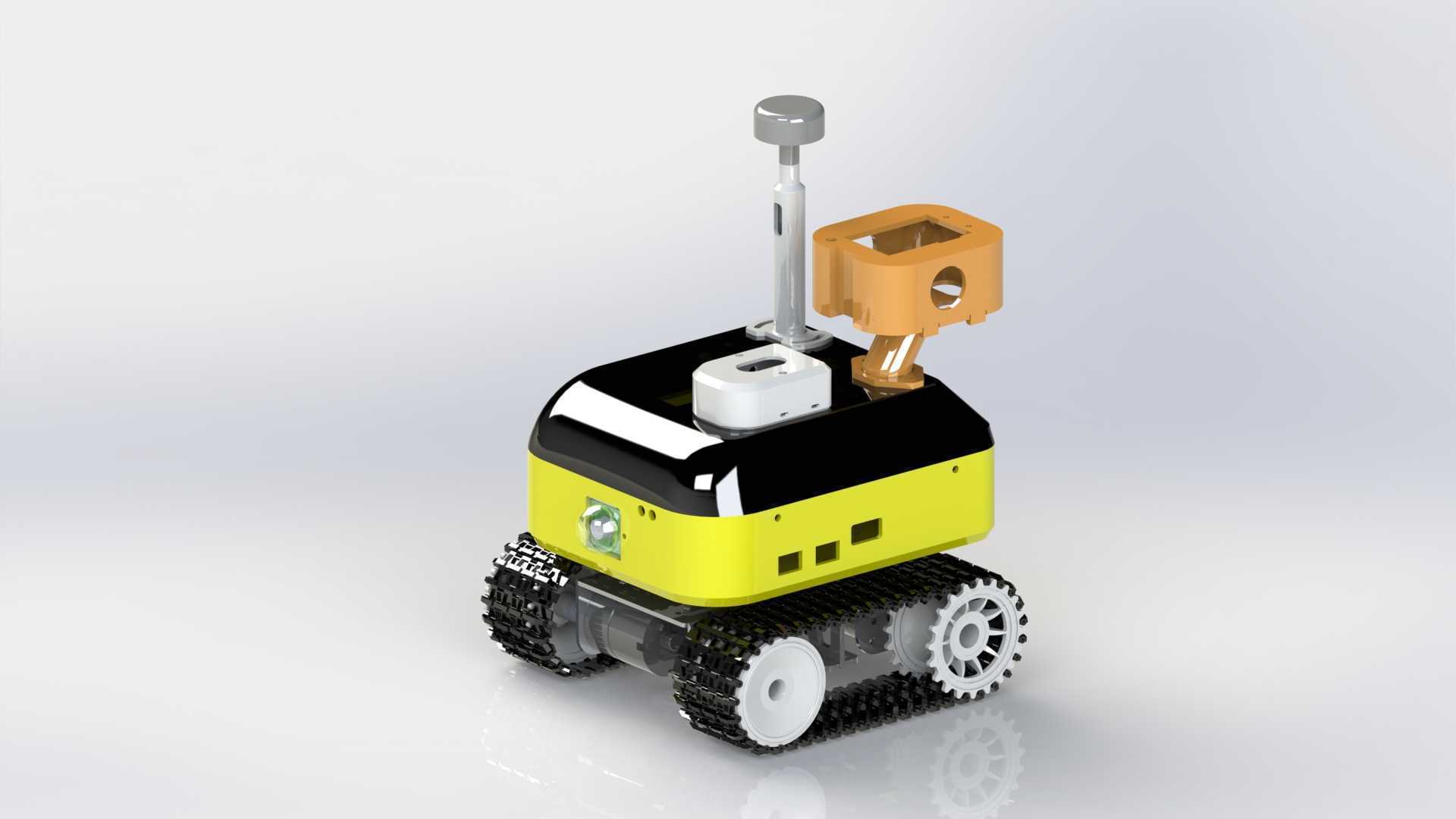

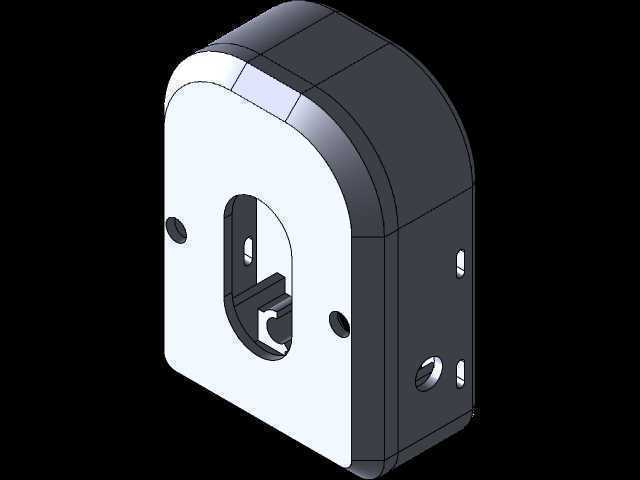

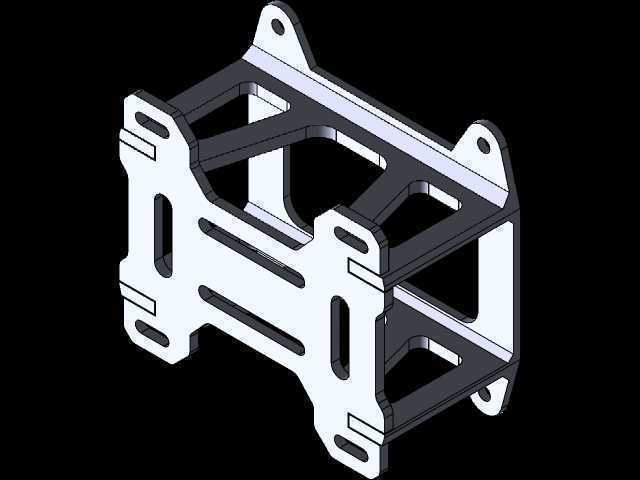

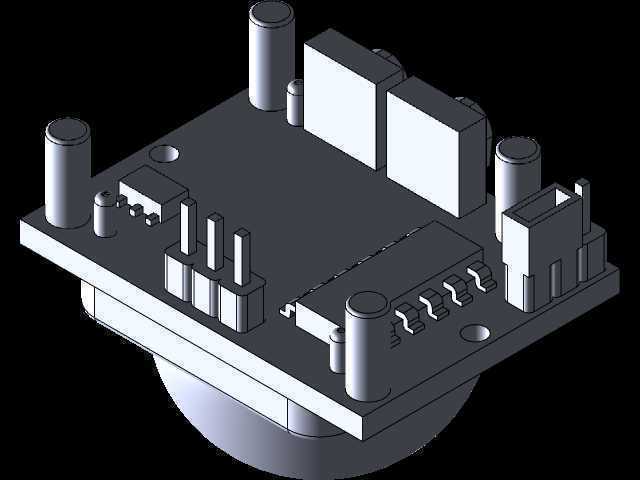

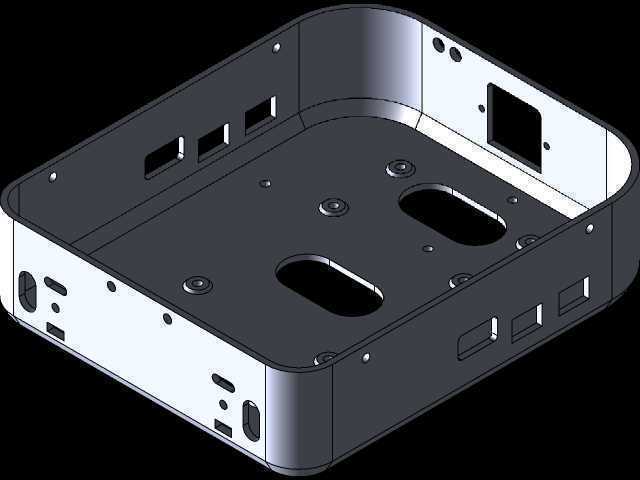

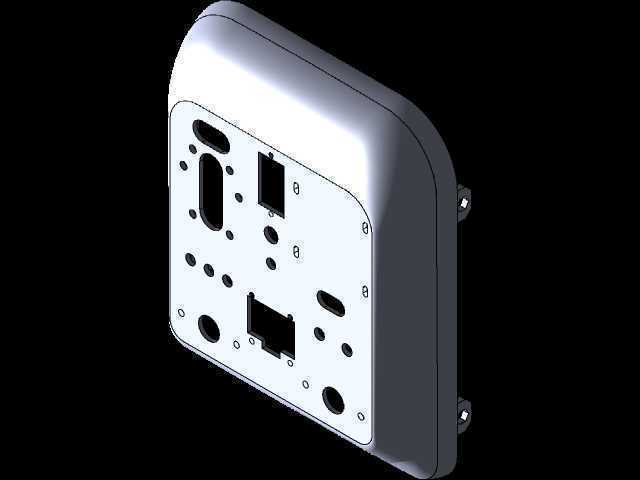

　　驱动轮为带啮合齿的镂空结构，既保证履带传动时的啮合精度，避免行走过程中出现履带跳齿、脱轨问题，又能通过镂空结构降低轮组自重，减少行走时的惯性冲击。底盘框架采用钣金折弯拼接结构，预留了电池仓、驱动控制板的安装空间，两侧履带的张紧结构设计在底盘前后端，可通过调节螺栓调整履带张紧度，适配不同路面的行走阻力变化，日常维护时无需拆解整体底盘即可完成履带更换、张紧度调整作业。上层功能舱分为两个部分，下部为黄黑配色的主舱体，主舱外壳采用圆弧过渡的曲面设计，一方面减少行走过程中磕碰障碍物时的应力集中，另一方面避免尖锐边角勾挂现场的线缆、管线等杂物；主舱顶部预留了多组传感安装接口，图中可见的白色安装座可搭载气体检测模组、温湿度传感单元，

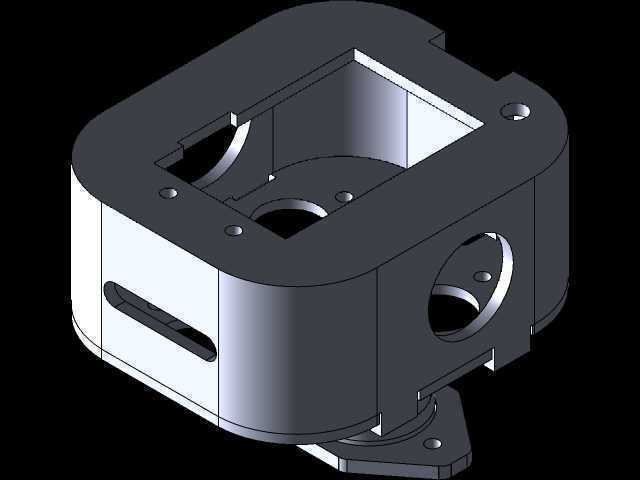

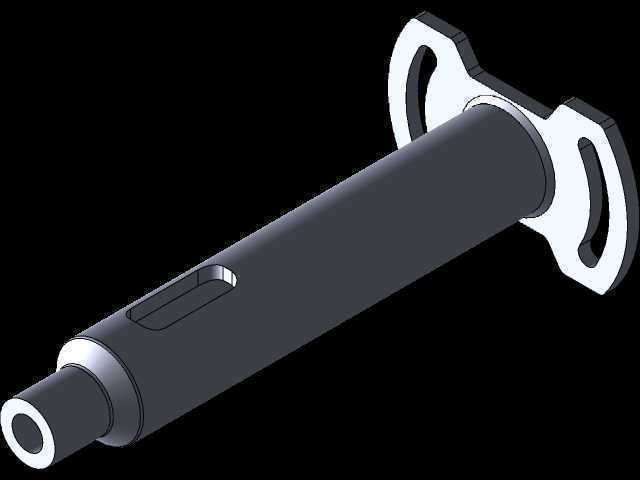

　　立式安装的金属杆顶端为可升降的采样探头，能够根据作业需求调整采样高度，采集不同层高的环境空气样本，避免近地面扬尘、沉积气体对监测数据的干扰。旁侧的橙色安装支架为可俯仰调节的云台基座，可搭载视觉摄像头、热成像模组、局部采样机械手等扩展功能部件，支架与主舱的连接部位采用快拆结构，可根据不同的作业场景快速更换搭载的功能模块，无需重新设计整体舱体结构。从安装边界尺寸来看，整机宽度控制在常规管廊巡检通道的通行宽度以内，高度满足多数厂区设备夹层、地下管廊的限高要求，履带接地长度经过优化，在保证接地比压满足松软路面行走需求的同时，最小转弯半径控制在较小范围，可在狭窄通道内完成原地转向动作，适配空间受限的巡检场景。

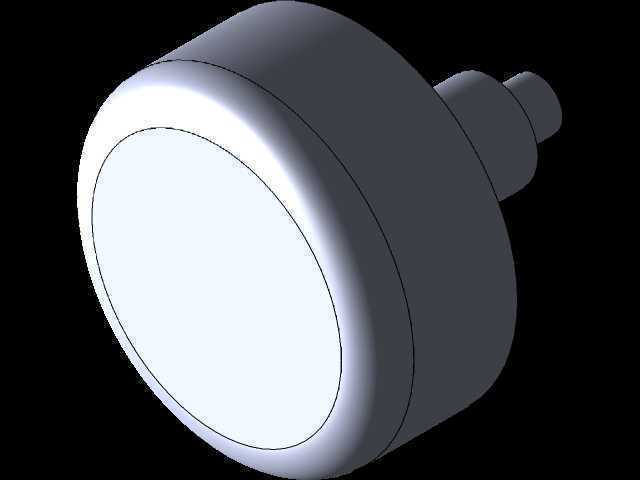

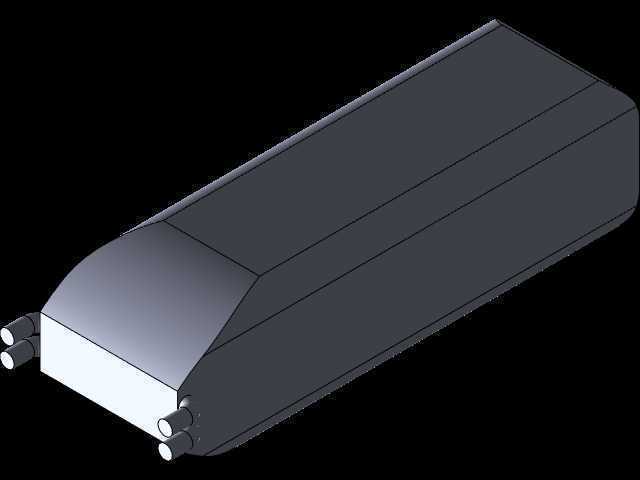

　　设计过程中针对不同搭载模块的重量分布做了重心校核，当顶部搭载最重的扩展模组时，整机的重心投影始终落在履带接地的支撑多边形范围内，即使在15度坡度路面行走也不会出现倾翻风险。舱体的拼接缝隙处均设计有密封胶条安装槽，可满足IP54以上的防护等级要求，能够在扬尘、轻度淋水的户外环境下稳定工作，避免外界水汽、粉尘进入舱体内部损坏电路与传感元件。主舱正面预留了状态指示灯、急停按钮的安装位，现场作业人员可在近距离快速识别设备运行状态，遇到紧急情况可直接按下急停按钮切断行走动力。顶部的传感安装位均做了走线隐藏设计，所有传感线缆均通过舱体内部的走线槽连接到底盘的控制单元，避免线缆外露被障碍物刮扯损坏。这款设备的结构设计充分考虑了现场作业的维护便利性，所有外露的紧固件均选用标准件，上层舱体的外壳通过快拆螺丝固定，日常检修内部元件时无需借助特殊工具即可打开舱盖，电池组采用抽拉式安装结构，可快速完成电池更换，满足长时间连续巡检的作业需求。履带轮组的轴承均选用密封型深沟球轴承，可在多粉尘环境下长时间工作无需频繁加注润滑脂，降低后期运维的工作量。
