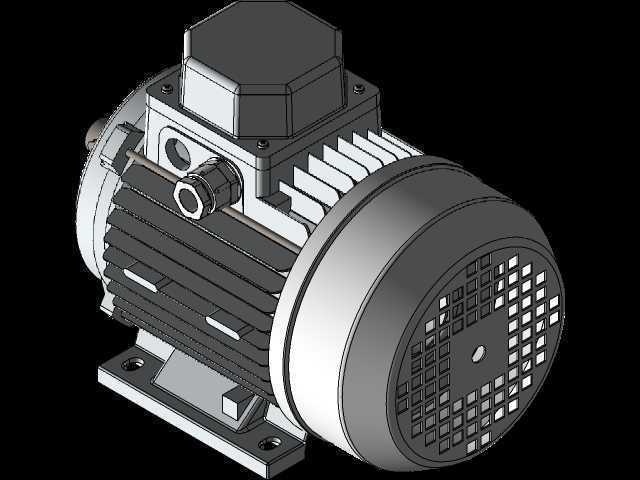

1.1千瓦3400转卧式三相异步电机结构

　　在轻工生产线输送、小型机床主轴驱动、农用泵组配套这类对动力输出转速有明确要求的场景里，1.1千瓦功率档、额定转速3400转的两极异步电机，是应用占比极高的动力单元。这类电机的三维结构设计，首先要匹配常规工业场景的安装兼容性，底座采用标准卧式底脚安装形式，底脚的安装孔距、轴伸直径、键槽尺寸都贴合通用工业配套的公差要求，不需要额外做转接件就能直接装到现有设备的安装位上，不管是替换同规格旧电机，还是给新做的设备做动力配套，都能减少现场适配的工作量。

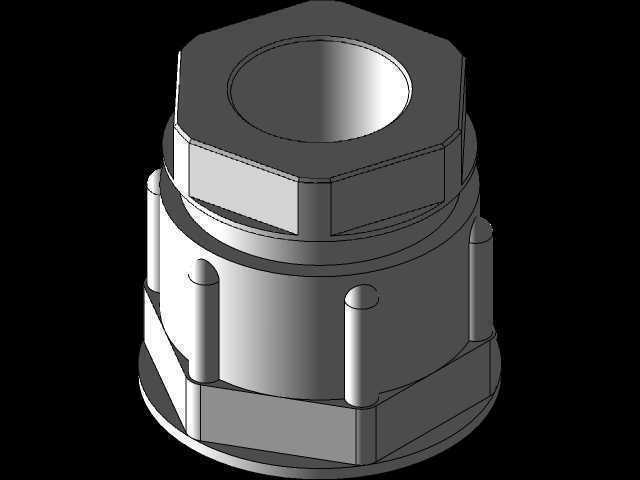

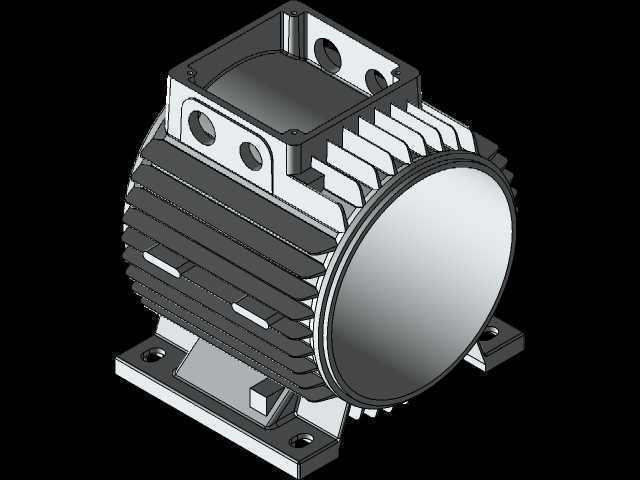

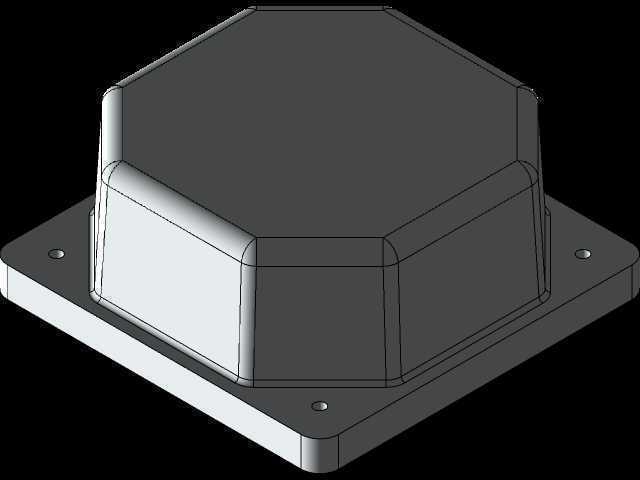

　　从结构设计逻辑来看，机壳部分的散热筋排布是重点，两极电机转速高，运行时的绕组温升比四极、六极同功率电机要高，所以散热筋采用轴向等距排布的结构，筋条的高度和厚度经过匹配，既保证机壳的整体刚性，不会因为电机运行振动产生结构共振，又能让电机自带的风叶转动时，气流顺着轴向筋条快速带走机壳表面的热量，避免绕组长期超温运行缩短绝缘寿命。接线盒设置在机壳顶部的侧方位置，接线腔内部预留了足够的线缆弯折空间，不管是从设备上方还是侧方走动力线，都能方便接线操作，接线盒的密封结构也能适配普通车间的粉尘、少量溅水的使用环境，不需要额外做防护改造就能满足常规工况要求。

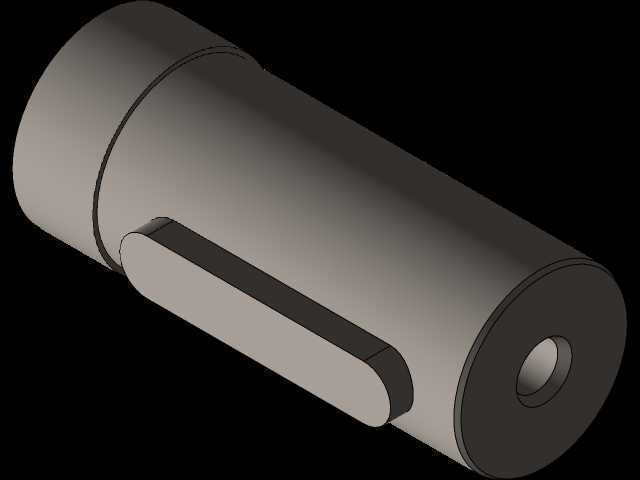

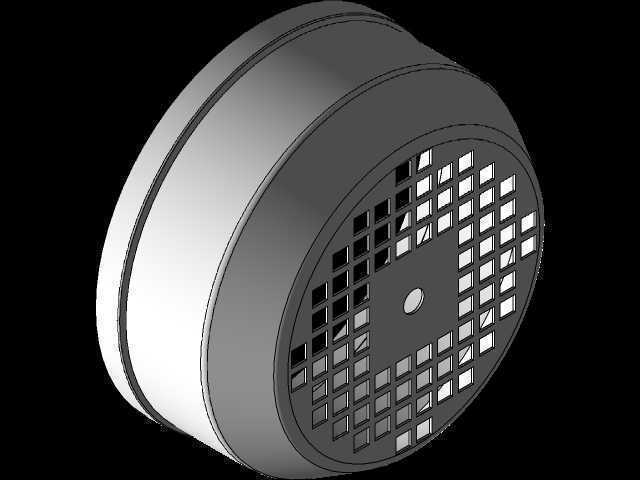

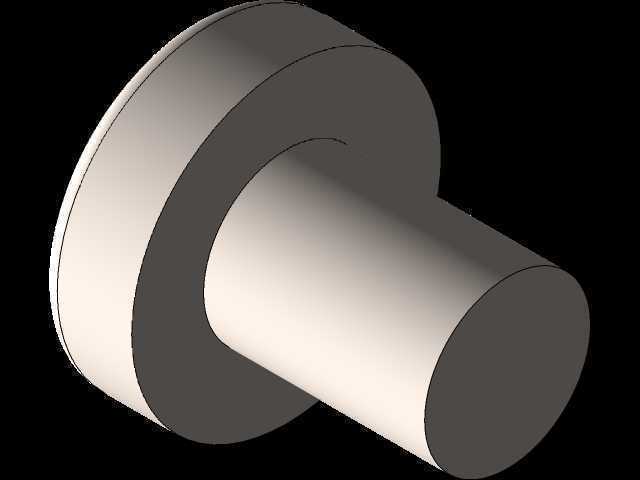

　　输出轴部分采用阶梯轴结构，轴伸端的轴承选用深沟球轴承，能同时承受径向负载和少量轴向负载，适配皮带传动、联轴器直连两种常见的传动连接形式，轴承室的密封采用双唇密封圈，既能阻挡外部的粉尘、水汽进入轴承内部润滑腔，又能防止轴承润滑脂在电机高速运转时甩出，延长轴承的维护周期。后端的风罩采用镂空结构，进风面积经过匹配，不会因为进风不足导致散热效率下降，同时风罩的刚性足够，能避免日常搬运、安装过程中磕碰变形蹭到内部风叶产生异响。

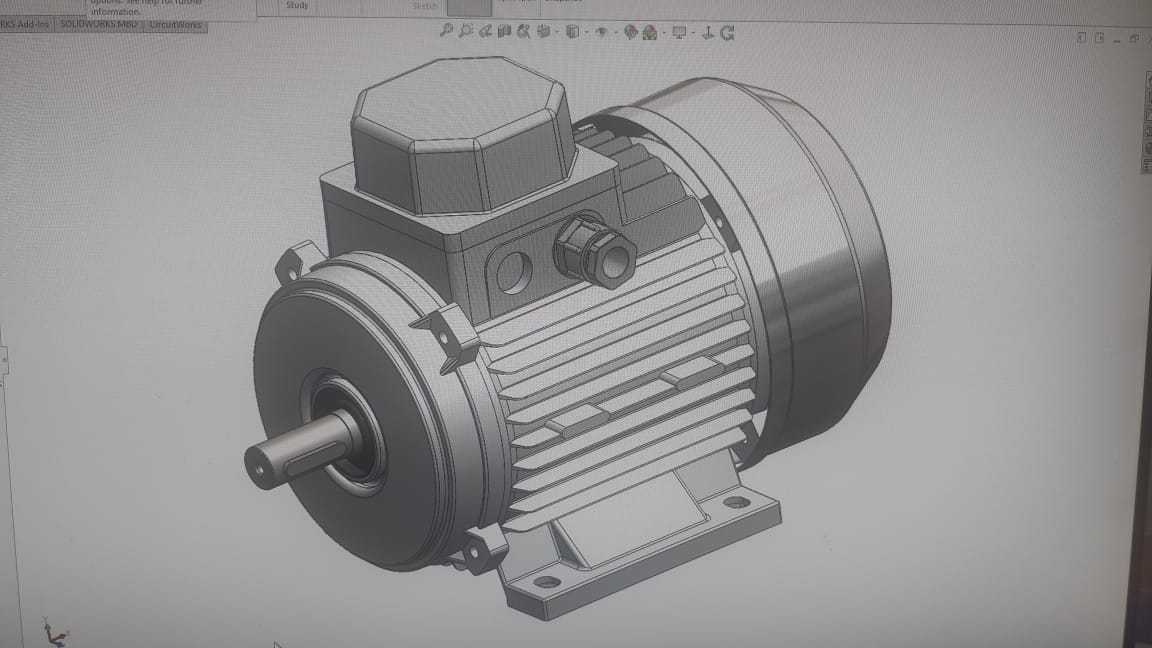

　　做这类电机的三维建模时，要特别注意安装边界的尺寸公差匹配，底脚安装孔的中心距公差要控制在机械配套的通用公差范围内，轴伸的同轴度、端面跳动的形位公差要在模型里做明确的标注参考，方便后续做设备整体装配时做干涉检查。很多新手工程师做设备选型建模时，容易忽略电机接线盒的外凸尺寸、风罩的径向尺寸，导致设备装配时接线盒和旁边的机架、护板产生干涉，或者风罩距离设备侧壁太近挡住进风通道，影响散热效果，这个模型把所有外凸结构的尺寸都做了1:1的还原，能直接用来做设备的整体布局干涉检查，不用再额外核对二维样本的尺寸参数。

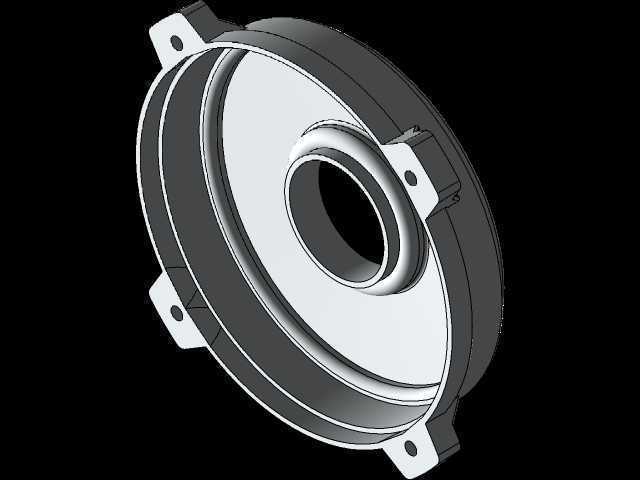

　　从实际使用的角度来说，这个功率和转速的电机，启动转矩能满足大多数轻载启动的设备需求，运行时的动平衡经过校准，高速运转时的振动幅度控制在标准范围内，不会因为振动过大导致连接的紧固件松动。端盖和机壳的配合采用止口定位结构，装配时能自动保证同轴度，不需要反复调整端盖位置就能保证定转子的气隙均匀，避免气隙不均导致的运行异响、转矩下降问题。吊环结构设置在机壳顶部的重心位置，搬运时能直接用吊具起吊，不会出现电机倾斜导致的安装对位困难，也能避免搬运过程中磕碰轴伸或者散热筋。
