10马力三相异步工业电动马达结构模型

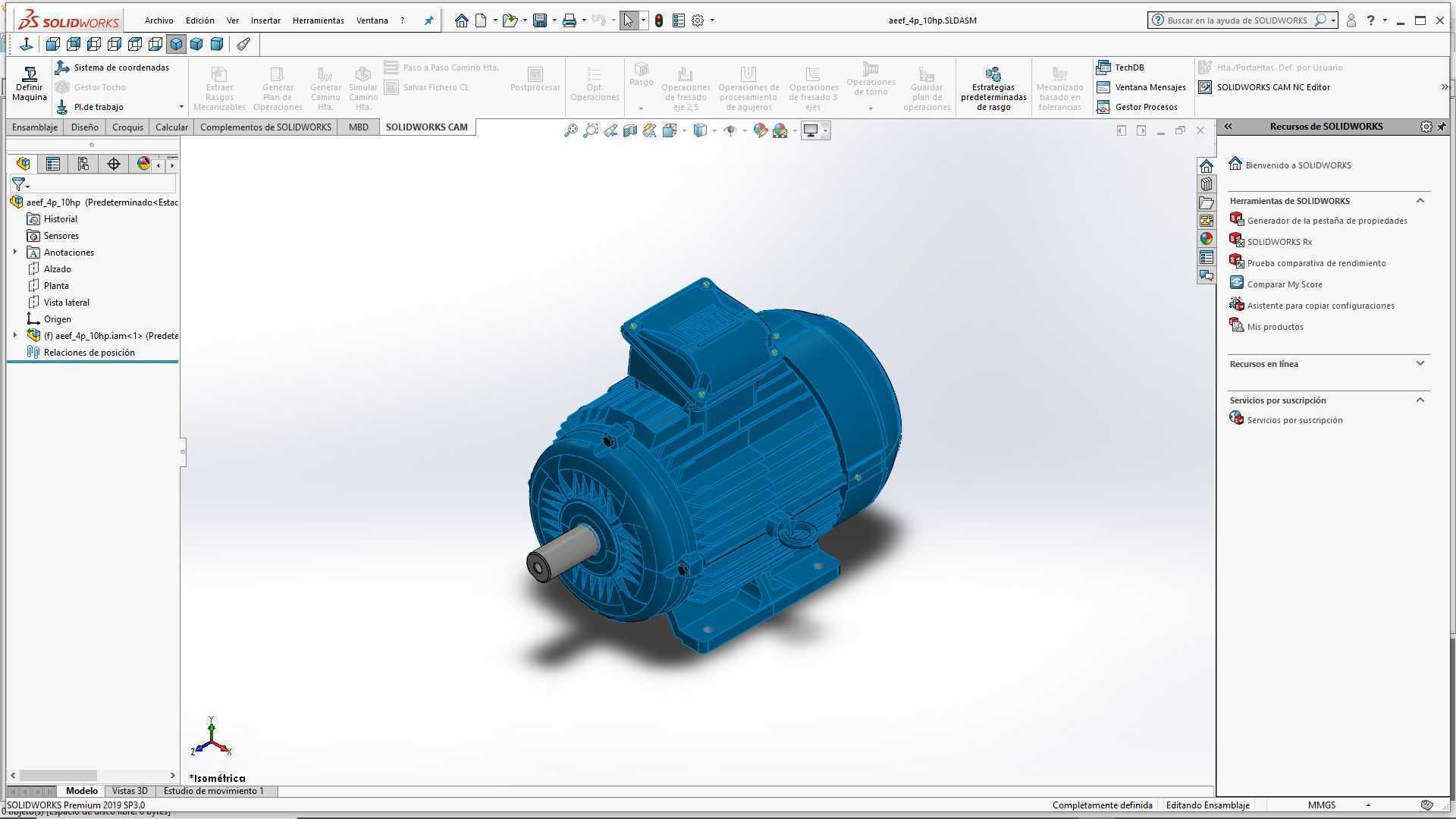

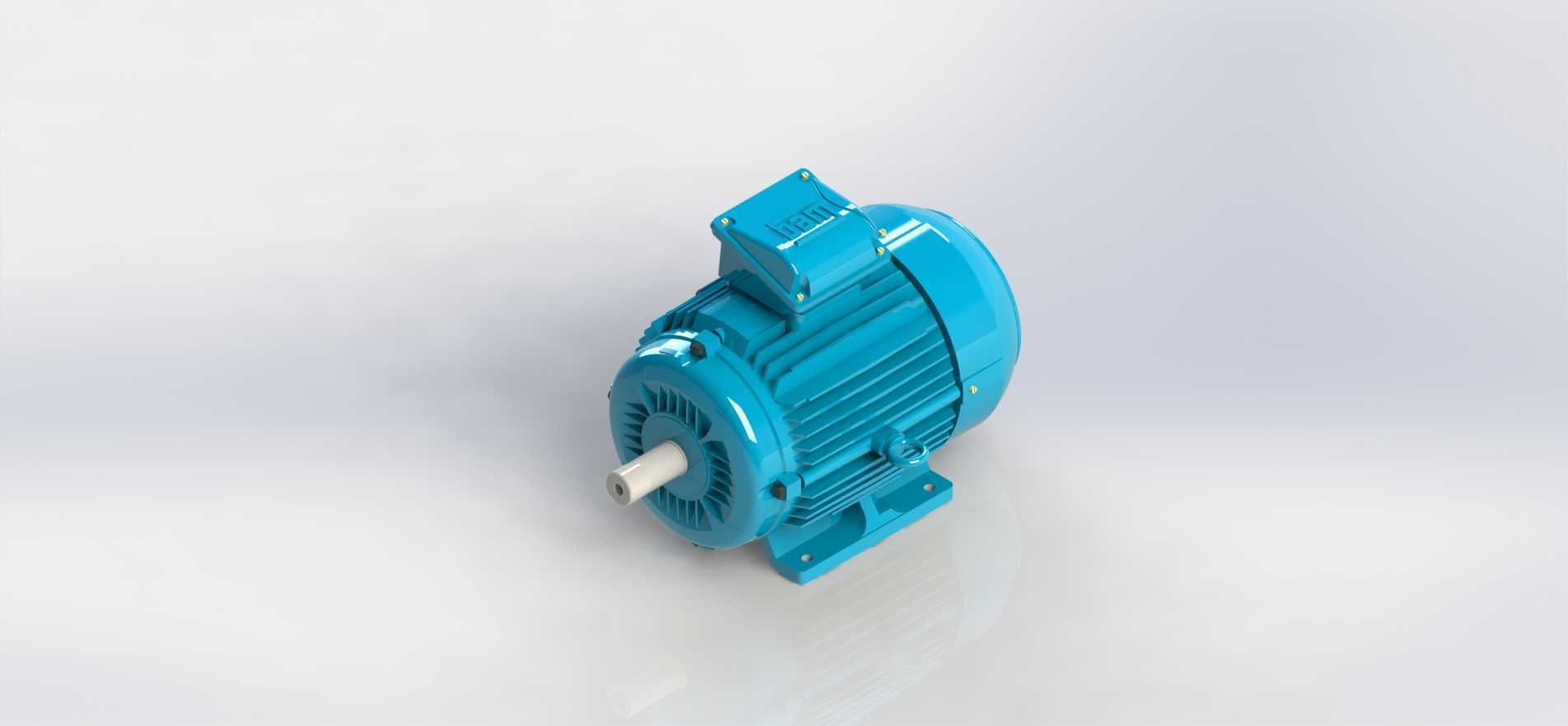

　　这款10马力电动马达的三维结构，完全按照工业量产机型的实际装配逻辑搭建，所有配合面、安装基准都还原了实物的公差匹配逻辑，没有做简化的艺术化处理，能直接用于设备布局阶段的干涉校验、安装支架的配套设计。从实际应用场景来看，这个功率段的马达覆盖了非常多的通用工业场景：小型输送线的驱动端、中小型风机的动力源、木工机械的主轴驱动、农用加工设备的动力输入、小型液压站的动力单元都能见到同规格机型的身影，属于通用工业动力部件里用量极大的一个功率档位。

　　从功能特性上看，模型还原了铸铁机壳的散热筋结构，每一条散热筋的排布角度、凸起高度都和实物一致，不是随意拉伸的示意结构——实际运行中这些散热筋的朝向会直接影响自然对流或者强制风冷的散热效率，建模时特意保留了筋条端部的圆角过渡，避免应力集中的结构细节也完全复刻。接线盒的位置设置在机壳顶部偏输出端一侧，盒体的倾斜开盖角度、内部接线端子的预留空间都做了还原，实际布线时线缆的弯曲半径、接线操作的空间余量都能通过模型直接校验，不会出现布局时接线盒被周边结构挡住无法开盖操作的问题。输出轴的轴径、键槽尺寸、轴伸长度都按照标准10马力电机的安装尺寸做了匹配，轴端的中心孔、轴肩的定位台阶都有体现，和联轴器、带轮的配合面没有做多余的倒角简化，选型配套时可以直接测量配合尺寸，不用再反复核对样本参数。

　　设计思路上，整个模型采用自底向上的装配逻辑搭建，端盖和机壳的止口配合、轴承室的限位台阶、定子和机壳的过盈配合面、转子和轴的压装定位面都做了独立的零件拆分，不是合并成一个整体的外观模型。底座的安装孔采用长圆孔设计，孔距、孔径都符合对应功率段电机的通用安装标准，安装面的凸起承力筋也做了还原，实际安装时调整皮带张紧度的滑移余量、螺栓的穿入空间都能在模型里直接模拟。风罩部分的网孔通风结构、风叶的倾斜角度都和实物一致，甚至风罩和机壳连接的卡扣位置都做了还原，做设备整体的气流仿真时，这个结构可以直接导入使用，不用再重新修补几何特征。

　　外形尺寸与安装边界方面，模型的总长、总高、输出轴中心高都严格对应通用10马力电机的安装规范，没有做随意的尺寸缩放。接线盒的顶部突出高度、风罩的尾部突出长度、底座的安装面到轴中心的高度都做了精准还原，在做设备整体布局时，马达周边预留的维护空间、拆装端盖时的螺栓操作空间、更换风叶时的拆卸余量都能通过模型直接判断，不会出现设备组装完成后马达被周边结构卡住无法维护的问题。吊环的安装位置在机壳顶部的重心正上方，吊环的螺纹孔深度、吊环的突出高度都有体现，车间吊装时的吊具连接空间也能提前校验。端盖上的紧固螺栓排布、螺栓头的沉台深度都做了还原，拆装时扳手的转动空间不会和周边的管线、支架产生干涉。

　　从结构细节来看，马达的地脚部分做了加厚处理，筋条从机壳主壳体一直延伸到安装孔周边，能承受皮带传动或者联轴器传动带来的径向载荷，不会出现运行时机脚断裂的问题。输出轴的油封安装位、轴承的定位卡簧槽都有独立的几何特征，做密封结构选型、轴承选型时可以直接提取尺寸。整个模型的所有圆角、拔模斜度都符合铸件的生产工艺要求，没有出现无法开模的尖锐结构或者倒扣，不管是做配套的结构设计参考，还是做教学演示的结构拆解，都能完全还原实物的装配关系。
