锻制万向节叉传动连接结构

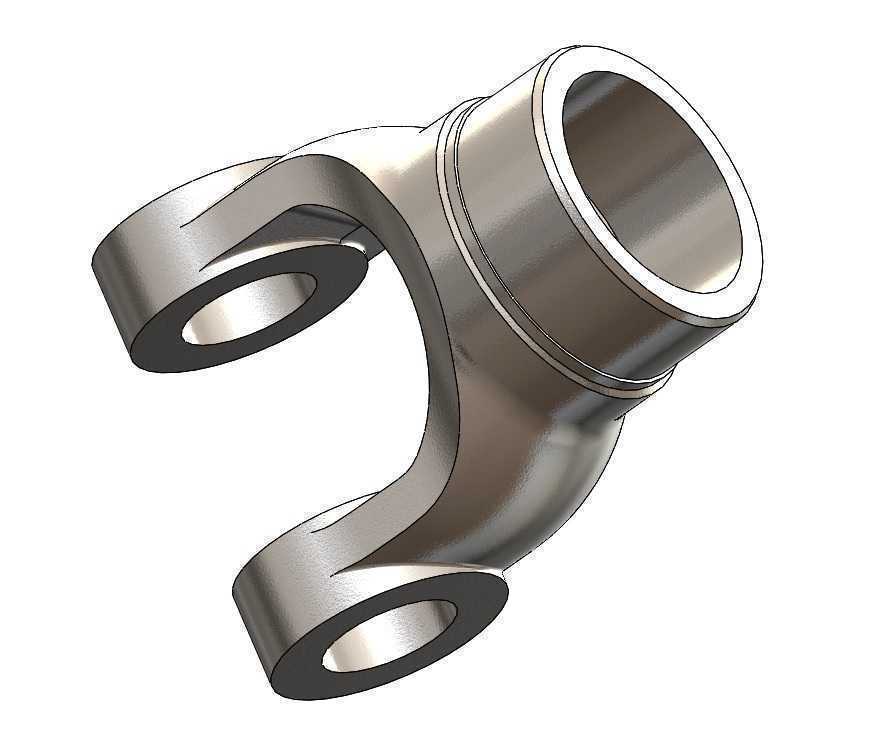

　　在各类需要变角度传递扭矩的传动链路中，这类锻制万向节叉是核心的连接承载部件，常见于商用车传动轴总成、工程机械行走机构、农用机械动力输出单元、工业设备万向传动装置中，用来补偿两轴之间因安装偏差、工作过程中相对位移、机架形变带来的轴线角度偏差，避免传动过程中出现卡滞、附加载荷过大、轴系疲劳损坏的问题。从结构设计来看，该零件采用一体锻造成型工艺，整体分为套筒连接端与叉形铰接端两个功能区段：套筒段为空心圆柱结构，内壁加工有配合花键或者过盈配合的安装面，用来与主动或从动轴端实现周向与轴向的固定，套筒外壁设计有环形凸台，一方面作为锻造工艺的拔模过渡结构，另一方面可以提升套筒段的结构刚度，减少轴端压装或者扭矩传递过程中筒壁的形变；

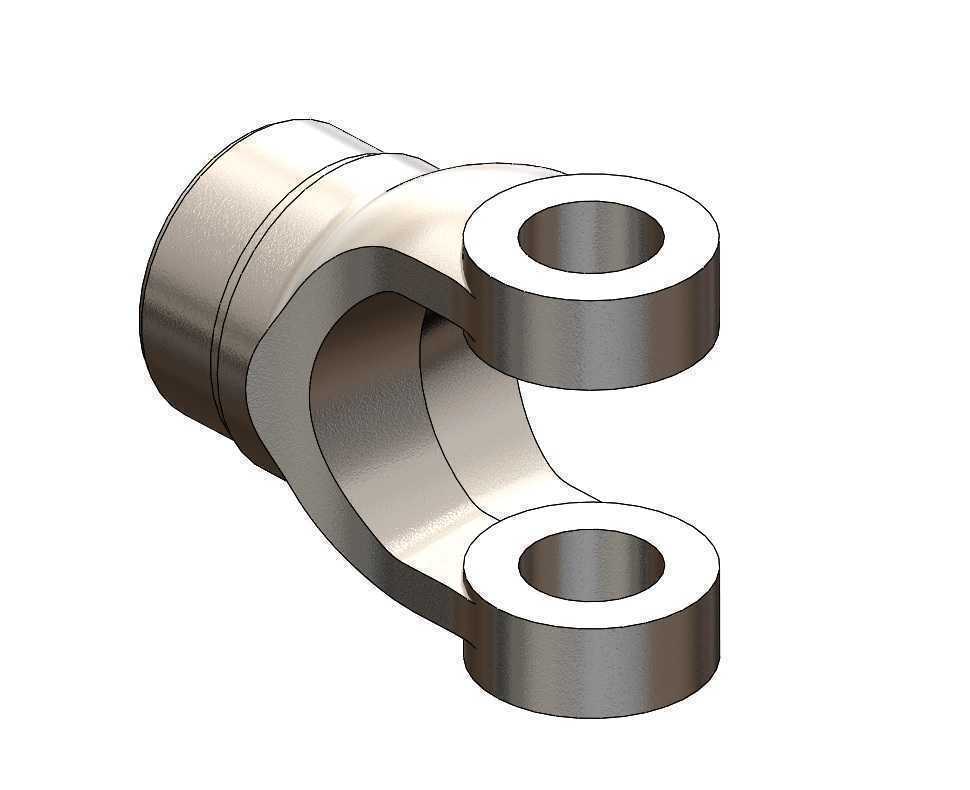

　　叉形端为对称分布的两个耳板结构，每个耳板上加工有同轴的销孔，用来安装十字轴，实现与另一节万向节叉的铰接，两个耳板的内侧平面留有十字轴的安装避让间隙，保证十字轴在允许的摆角范围内可以自由转动，不会出现运动干涉。设计过程中首先要确定传动链路的最大传递扭矩，以此来核算耳板的厚度、销孔的直径以及套筒段的壁厚，锻件毛坯的纤维流向沿零件的受力方向分布，避免在应力集中位置出现纤维截断的情况，提升零件的抗疲劳强度；耳板销孔的同轴度公差需要严格控制，否则十字轴安装后会出现偏载，加速十字轴轴承的磨损，缩短整套万向节的使用寿命；套筒段的内孔与叉耳销孔的轴线垂直度也需要匹配传动夹角的设计要求，保证安装后两轴的最大摆角在设计允许范围内，不会出现运动死点。

　　从安装边界来看，套筒段的外径尺寸需要匹配所连接轴的轴套或者防尘罩的安装空间，叉耳的外侧宽度要适配配对万向节叉的内侧开档尺寸，销孔的直径要与所选十字轴的轴颈尺寸匹配，保证铰接后转动灵活无旷量；零件整体的回转半径需要考虑传动过程中最大摆角下的外轮廓轨迹，避免与周边的机架、护罩、管线等部件发生碰撞。这类锻制万向节叉相比焊接结构的同类型零件，整体强度更高，抗冲击载荷能力更强，适合在重载、有冲击载荷的传动场景下使用，比如非铺装路面行驶的工程车辆、频繁正反转的工业传动设备，在工作过程中可以承受瞬时的冲击扭矩，不会出现焊缝开裂、耳板断裂的失效问题。建模过程中需要注意锻造圆角的处理，所有的棱边位置都要设计符合锻造工艺要求的过渡圆角，

　　避免锻造过程中出现应力集中导致的锻造裂纹，同时也能减少热处理过程中的开裂风险；销孔位置需要预留足够的机加工余量，保证后续机加工后孔壁的表面粗糙度与尺寸精度满足装配要求，套筒段的端面需要加工定位止口，保证轴端安装时的轴向定位精度。在实际选型应用中，需要根据传动链路的额定扭矩、最高转速、最大工作摆角来匹配对应尺寸的万向节叉，同时要考虑工作环境的腐蚀情况，选择对应的表面处理方式，比如在户外潮湿环境下使用的零件需要做发黑或者镀锌处理，提升零件的防锈能力；在高速传动场景下使用时，还需要对零件进行动平衡校正，减少传动过程中的振动与噪音，提升整套传动系统的运行稳定性。
