钢丝绳作业用打捞式寻孔器结构设计

　　在油气井修井、测井以及井下故障处理作业场景中，钢丝绳类工具的落井卡阻是现场作业时常遇到的工况，这类落物往往带有不规则的外露孔槽结构，常规打捞工具很难精准对准落物的对接部位，容易出现打捞失败、二次落物甚至卡钻的问题，寻孔器就是针对这类作业场景开发的专用对接导向工具，核心作用是在钢丝绳下放过程中自动探寻落鱼的对接孔位，为后续打捞工具的对接提供导向定位，大幅提升井下打捞作业的一次成功率。

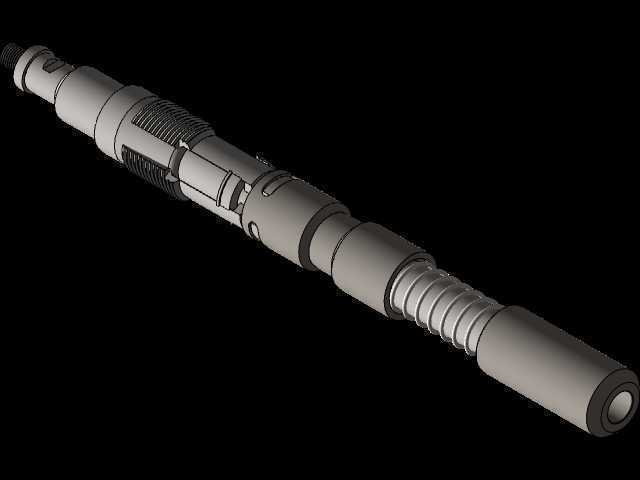

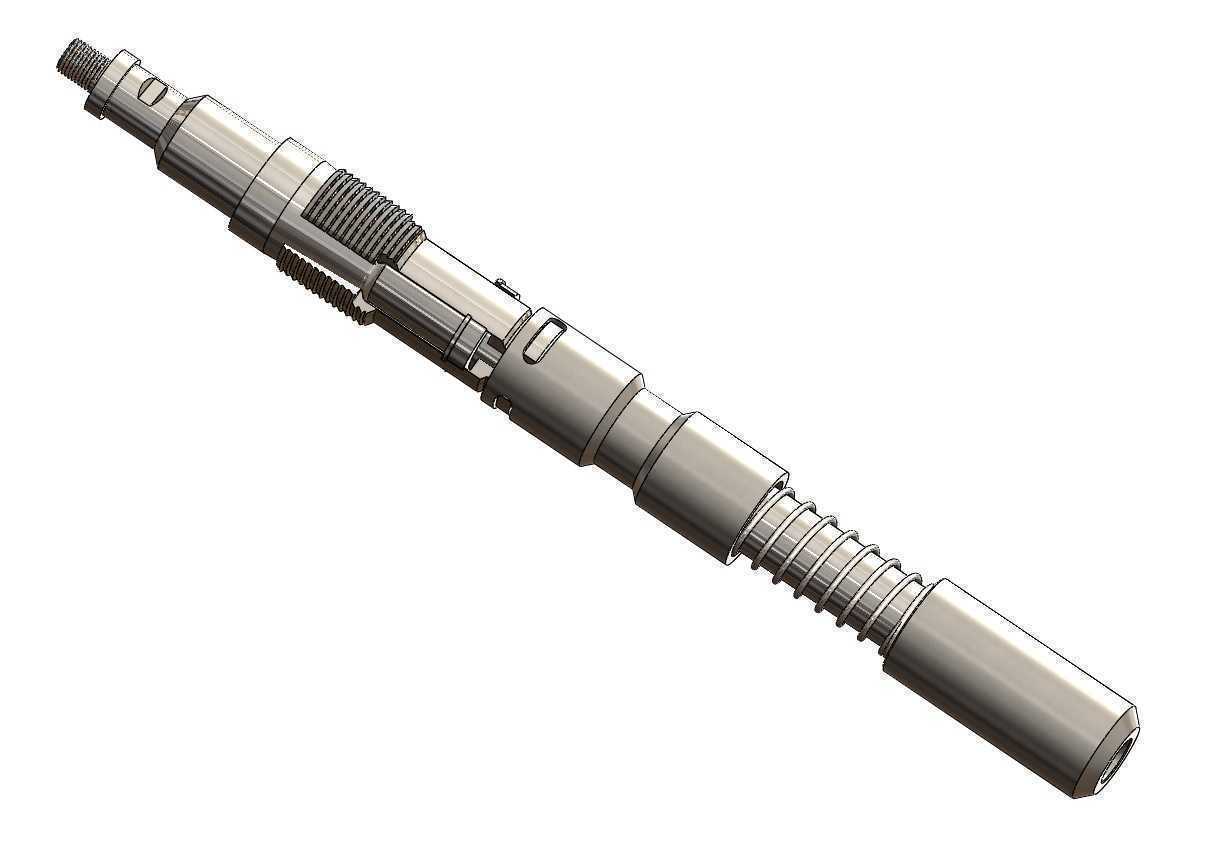

　　从结构设计逻辑来看，这款寻孔器采用多段式阶梯轴串联结构，整体沿轴向依次分为上部连接段、弹性缓冲段、导向探寻段、下部引导段四个功能区段，各段之间采用螺纹加防松销的连接方式，既保证了整体的抗拉强度，也方便现场根据不同井径、不同落物尺寸更换对应规格的功能段，适配不同的作业工况。上部连接段设计有标准的石油钻采工具外螺纹，可直接与常规钢丝绳作业的加重杆、震击器等工具串直接对接，不需要额外加工转换接头，连接螺纹的螺距与牙型严格遵循井下工具的通用标准，抗拉载荷满足常规修井作业的拉力要求，连接部位还设计有密封槽，可加装密封圈应对带压作业的工况需求。

　　紧邻连接段的是弹性缓冲结构，这部分采用圆柱螺旋压缩弹簧作为核心缓冲元件，弹簧外侧设计有分段式的导向套，导向套之间留有15-20mm的轴向窜动间隙，当寻孔器下放到落鱼顶部时，弹簧可以提供一定的轴向缓冲行程，避免刚性下放时冲击力过大损坏落物结构或者导致工具串偏斜，同时在探寻孔位的过程中，弹性结构可以让下部的探寻段保持一定的轴向浮动量，当探寻头碰到落物端面时可以自适应调整姿态，不会因为轴向顶死而无法横向微调对准孔位。导向探寻段是整个工具的核心功能区，这部分的外圆设计有周向分布的弹性卡爪结构，卡爪采用斜面导向设计，外圆带有1:20的导入锥度，当工具下放过程中接触到落鱼的孔口边缘时，锥面会顺着孔口边缘滑入孔内，卡爪在弹簧力的作用下张开卡紧孔壁，完成孔位的锁定与定位，卡爪的接触面上设计有细密的防滑齿纹，卡入孔位后可以传递足够的扭矩与拉力，不会出现滑脱的问题。

　　下部引导段采用光滑的圆柱导向头，端部做了大圆角钝化处理，避免下放过程中刮碰井壁造成套管损伤，引导段的外径比探寻段卡爪收拢状态的外径小2mm，可在工具进入落鱼孔位时起到前置导向作用，避免卡爪直接撞击孔口造成结构变形。整体结构的所有棱边都做了R0.5以上的圆角处理，没有尖锐的凸起结构，一方面可以减少下放过程中井壁的摩阻，另一方面也避免工具在井筒内移动时挂住套管接箍、井壁台阶等结构造成中途卡滞。

　　从安装边界尺寸来看，这款寻孔器的整体收拢外径适配5英寸半套管的常规井眼尺寸，整体轴向长度控制在常规工具串的长度允许范围内，不会因为工具过长导致钢丝绳下放时的弯曲应力过大，各段的同轴度公差控制在0.05mm以内，保证工具在井筒内下放时不会出现偏磨，连接螺纹的同轴度与端面垂直度严格遵循井下工具的加工精度要求，对接后整个工具串的直线度满足高速下放的动平衡要求，不会因为偏心造成井下晃动。在实际作业过程中，这款寻孔器可以单独作为探寻工具使用，也可以和打捞矛、捞筒等打捞工具串联使用，先通过寻孔器完成落鱼孔位的定位锁定，再引导后续打捞工具准确进入对接位置，尤其适用于落鱼姿态倾斜、孔位偏移的复杂打捞工况，相比传统的硬对接打捞方式，可大幅减少作业时长，降低作业过程中的井控风险。

　　设计过程中针对井下高温、高腐蚀的工况，所有结构件都采用合金结构钢材质，表面做了磷化防锈处理，弹性元件采用耐腐蚀弹簧钢制作，可适应常规井筒内的酸碱腐蚀环境，卡爪的防滑齿经过淬火处理，表面硬度达到HRC45-50，保证卡紧时不会因为受力过大出现齿形变形，整个工具的可拆结构设计也方便作业后的清洗维护，易损的弹簧、卡爪部件可以单独更换，降低工具的使用维护成本。在结构强度校核阶段，针对工具的抗拉、抗扭、抗冲击载荷都做了对应的仿真验证，薄弱环节的安全系数达到2.5以上，满足井下作业的载荷要求，不会出现工具断裂落井的二次事故风险。
