轮式便携电动地面钻孔作业设备

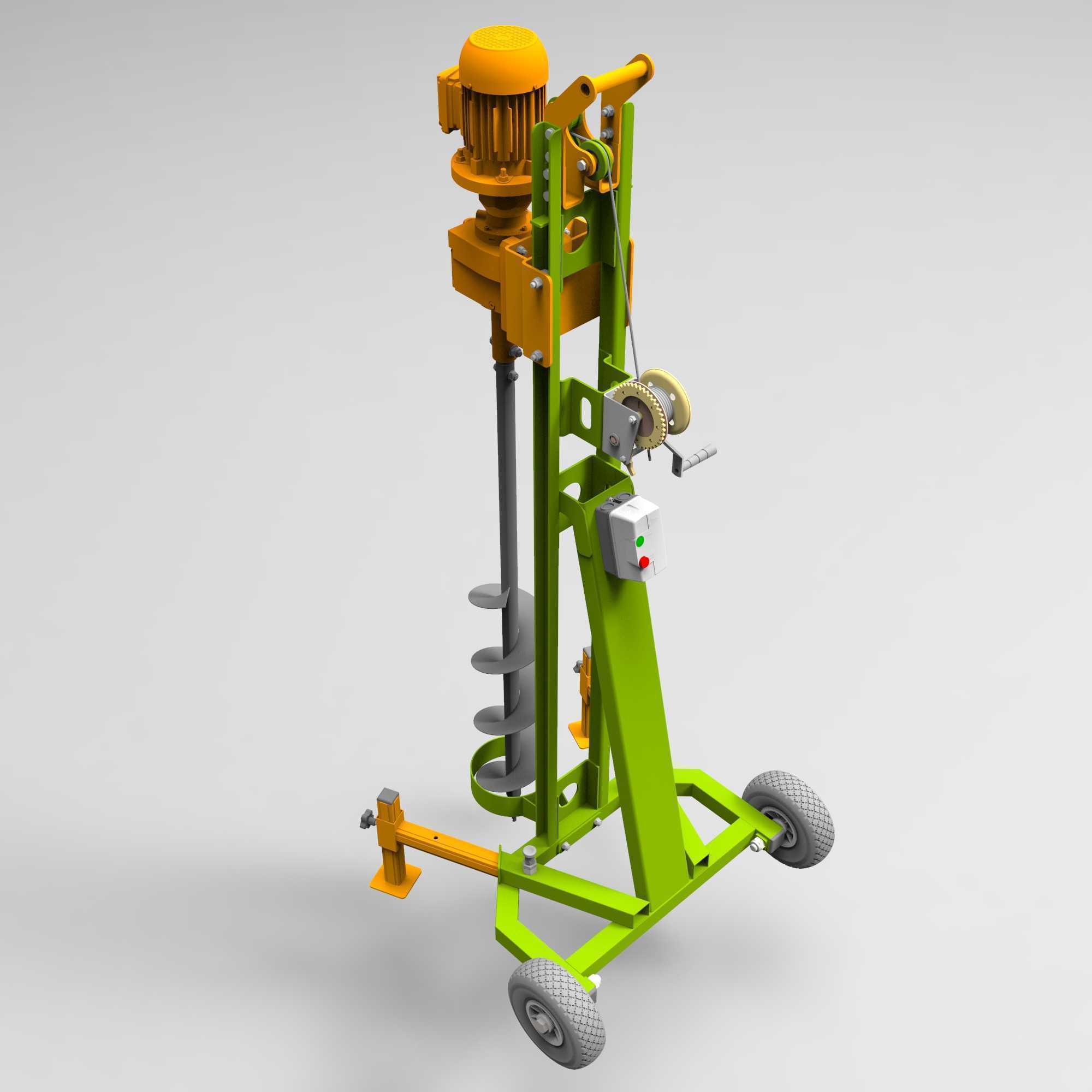

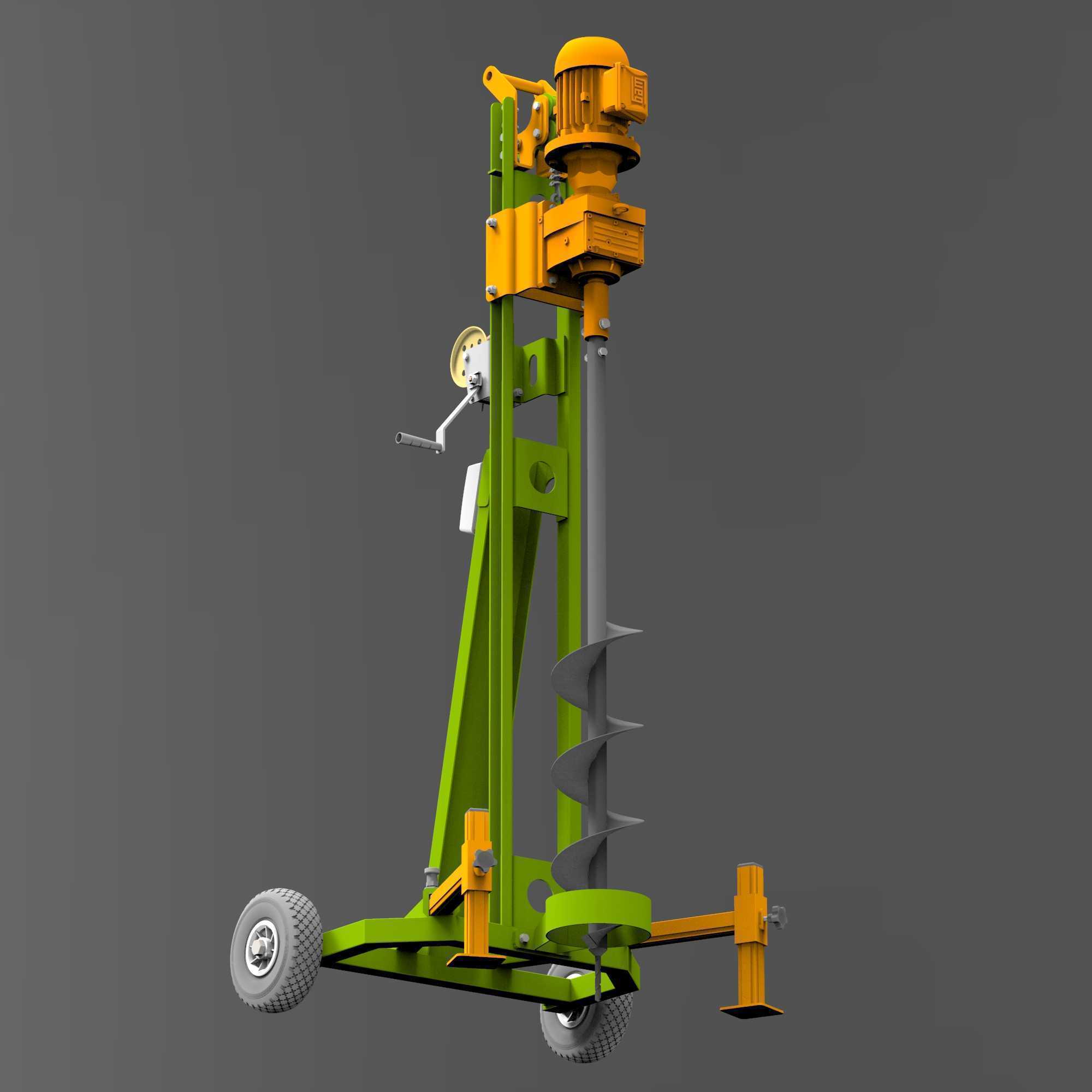

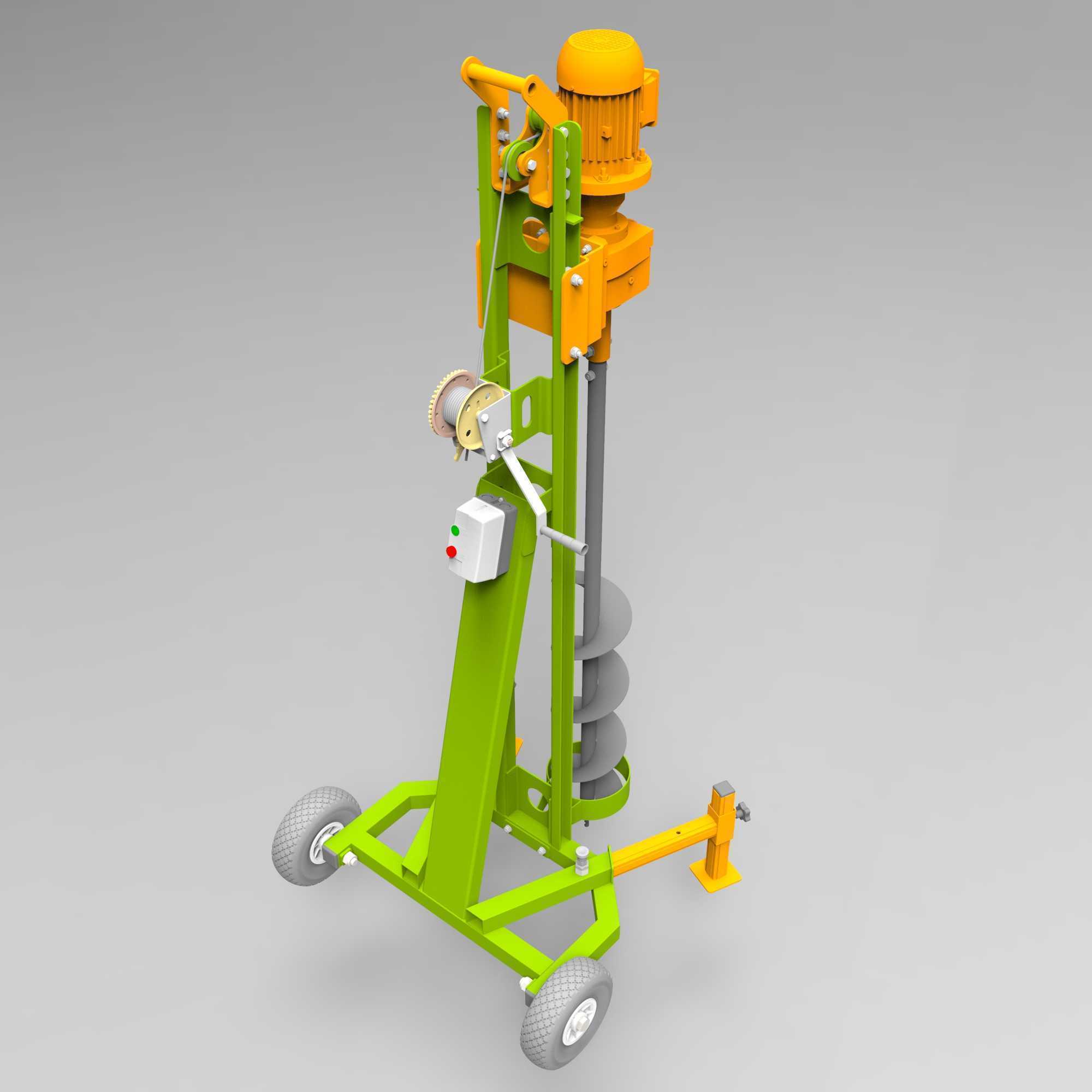

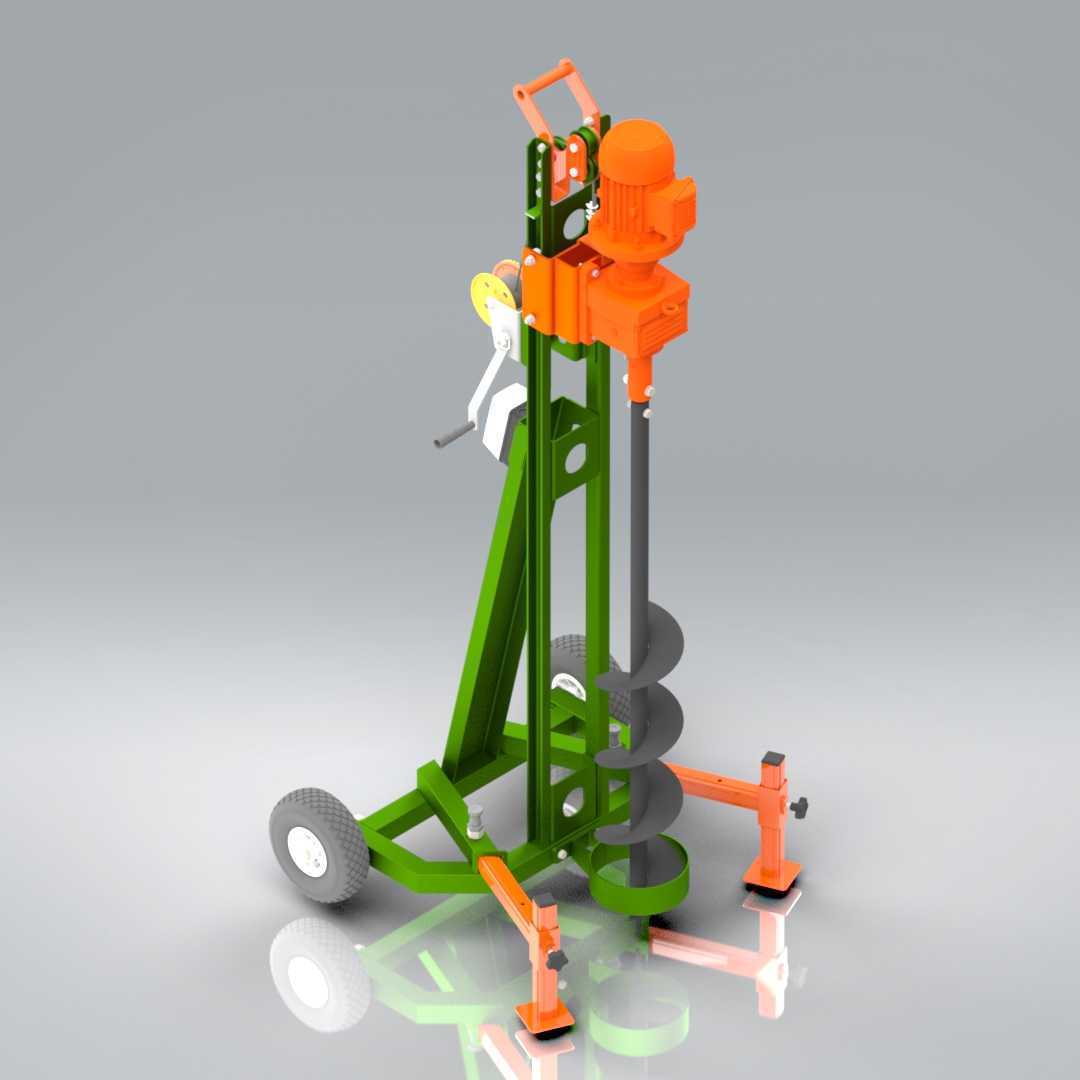

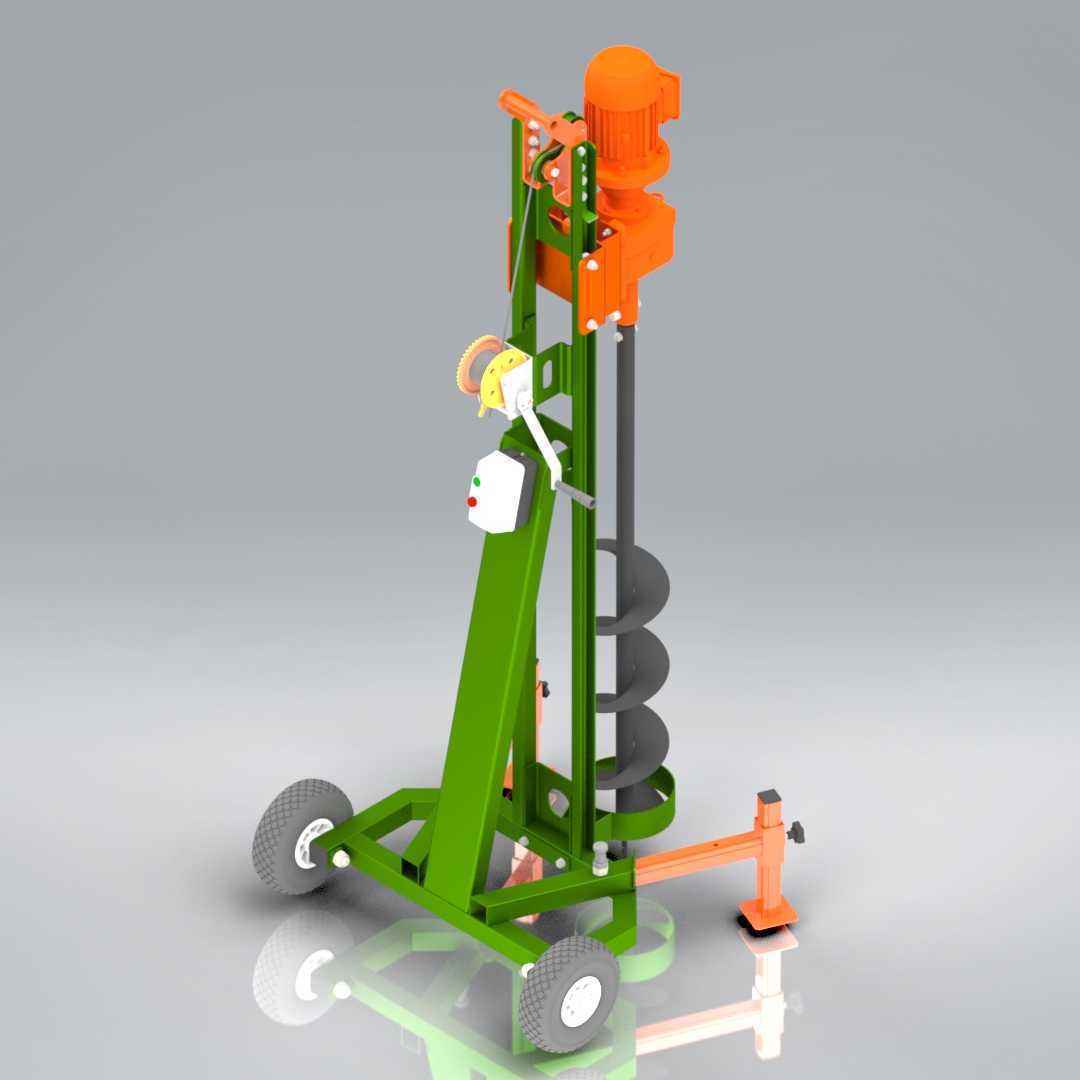

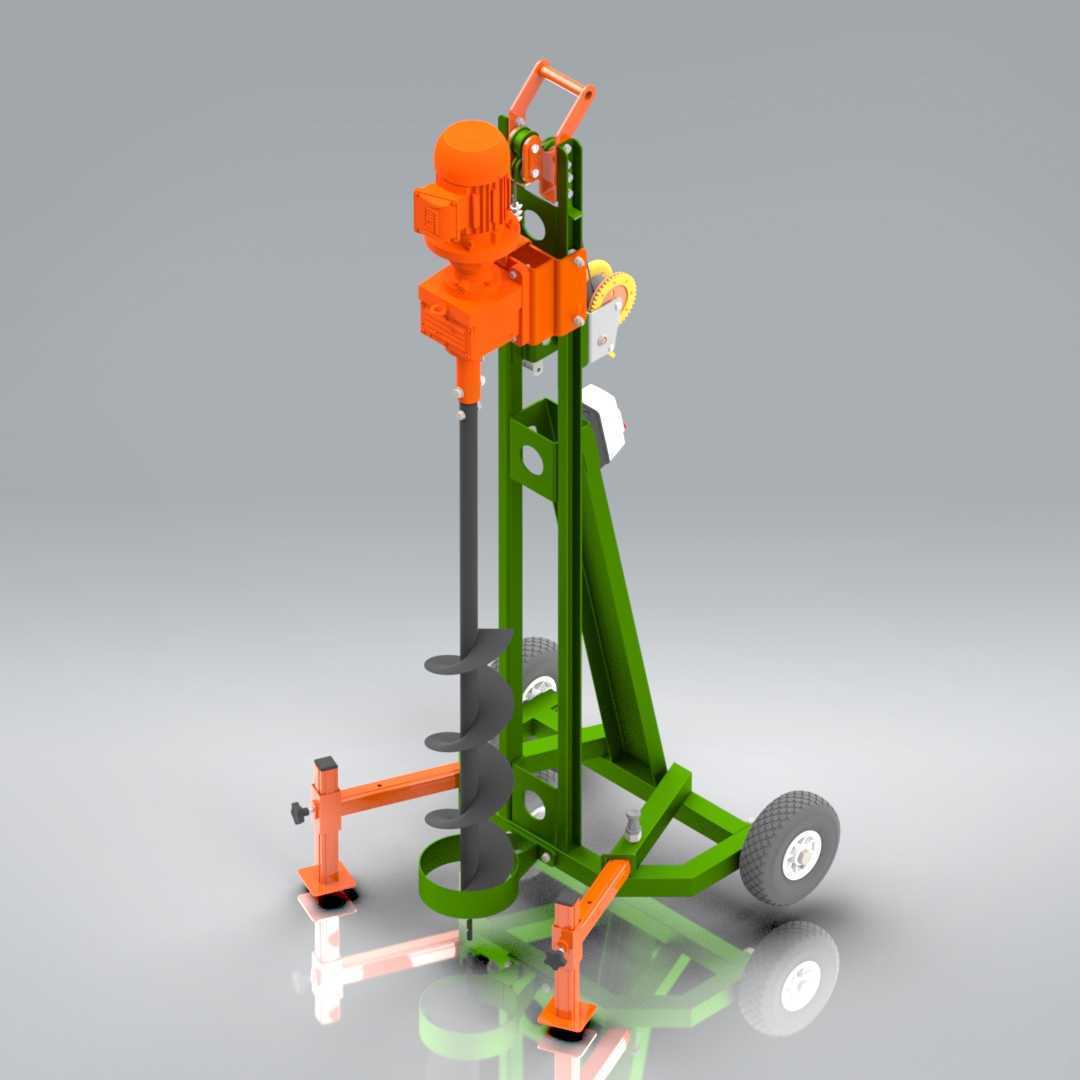

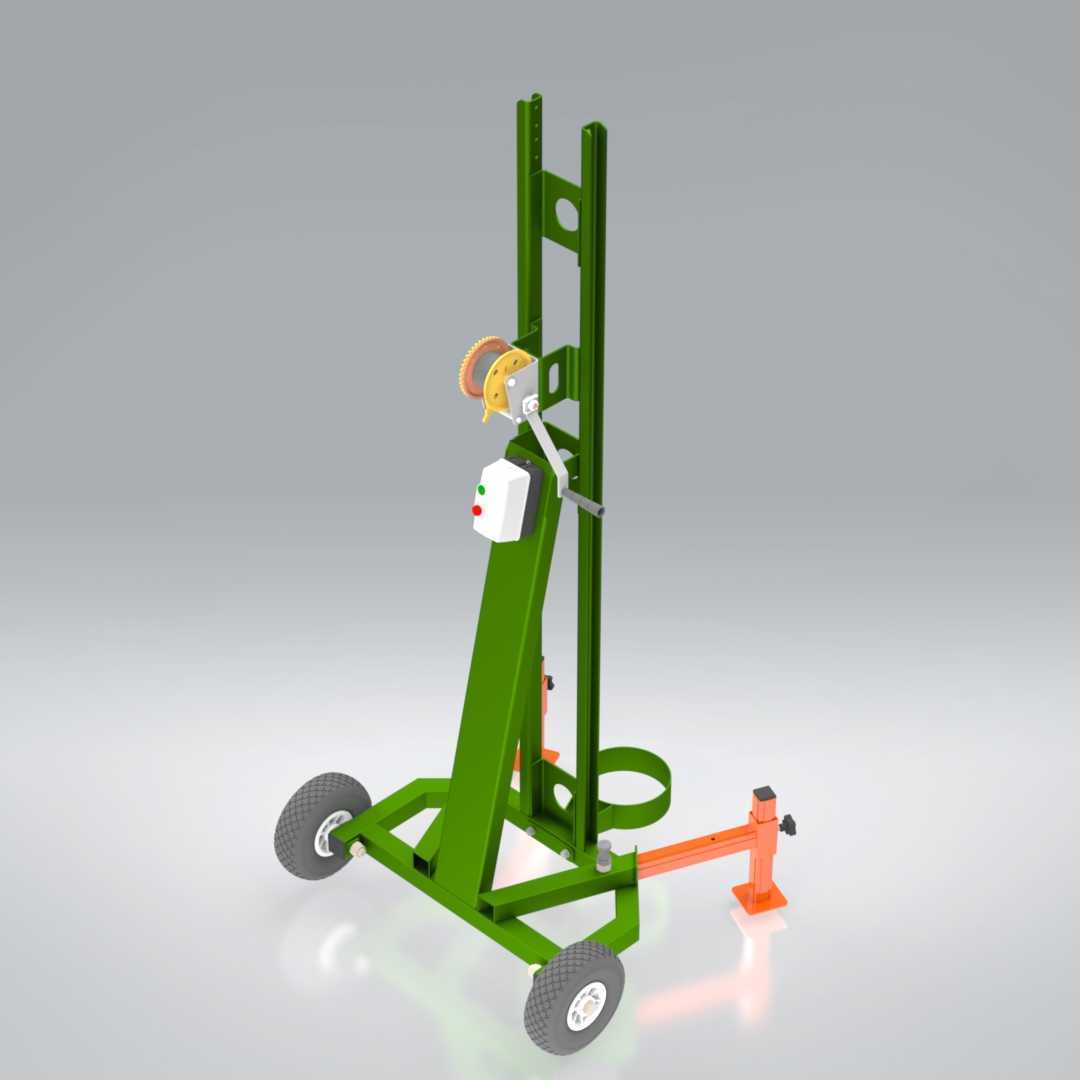

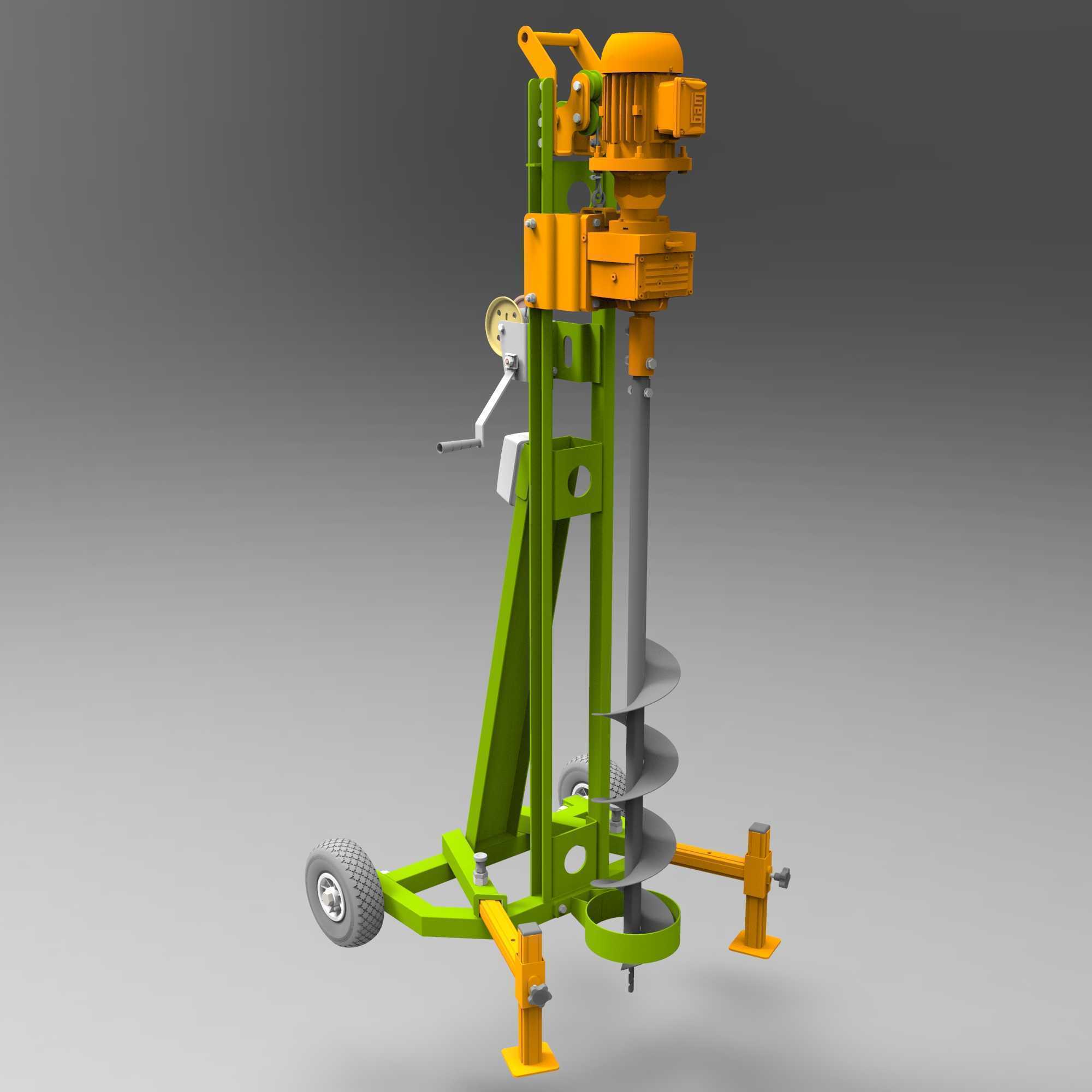

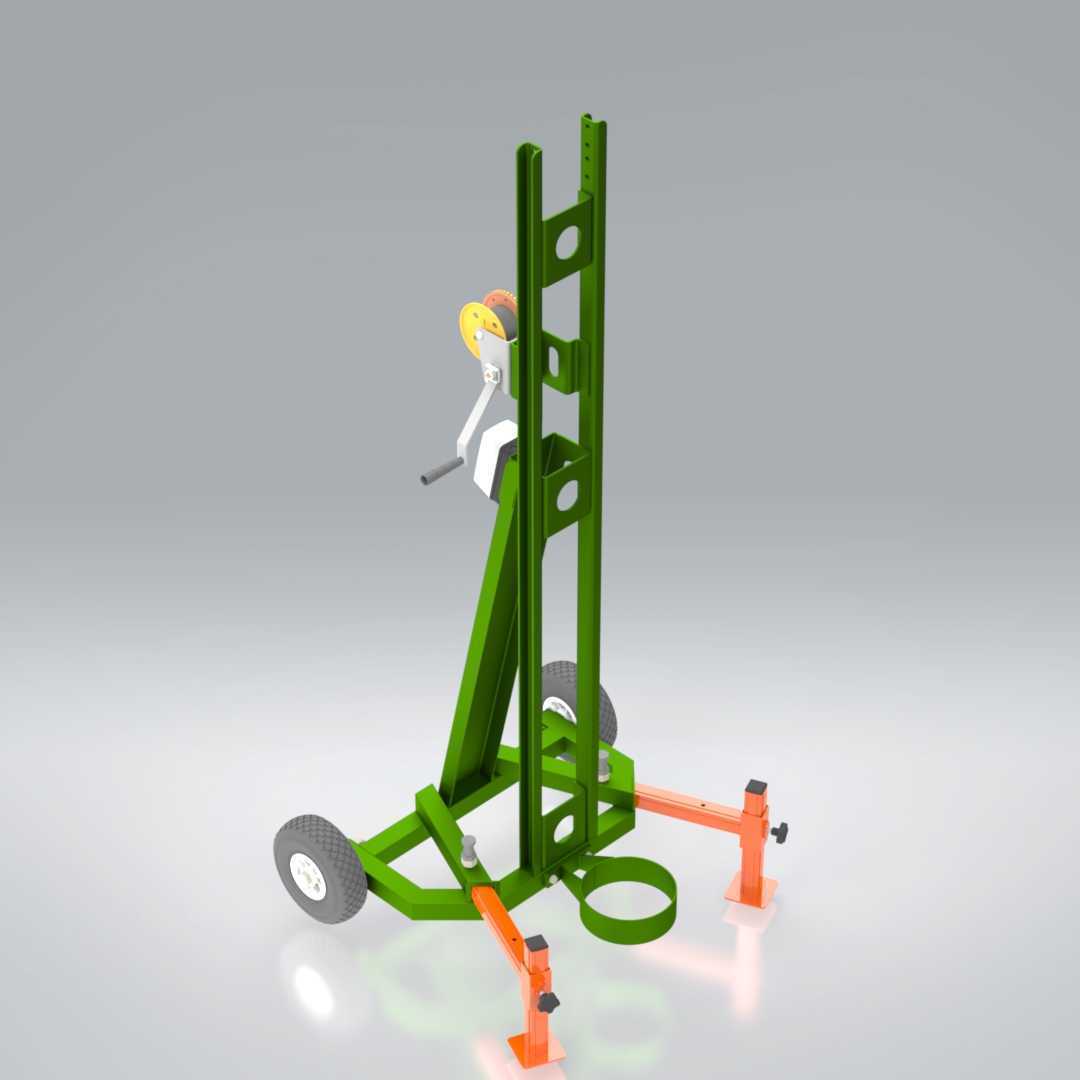

　　这款轮式便携电动钻孔设备，主要面向小规模户外浅层钻孔作业场景，常见于园林绿化植树挖坑、光伏支架地桩预钻孔、农用立柱打坑、小型地质浅层取芯辅助作业等工况，相比传统人工挖孔效率提升数倍，也避免了大功率重型钻机转场不便、狭小场地无法展开的问题。从结构设计来看，整机采用立式框架布局，主支撑为绿色型钢焊接框架，底部集成两个充气脚轮，配合框架后侧的推拉扶手，单人即可完成短距离转场移动，无需额外吊装或搬运设备；作业时框架前侧伸出两个可调式橙色支撑支腿，支腿底部带防滑垫，可通过调节支腿伸出长度适配不平整地面，保证钻孔作业时整机的稳定性，避免钻孔偏斜或设备倾翻。动力单元采用立式电动驱动装置，直接连接螺旋钻杆输出扭矩，省去了皮带、链条等中间传动环节，

　　传动效率更高，结构也更紧凑，动力头通过滑动导轨与主框架连接，可沿框架竖直方向上下滑动，进给操作通过侧面的手摇操纵机构实现，操作人员可根据钻孔深度需求手动控制进给速度，遇到硬质土层时可适当降低进给速度，避免钻杆卡滞或电机过载。螺旋钻杆采用连续螺旋叶片结构，钻孔过程中可自动将切削下的土壤沿叶片螺旋槽排出孔外，无需额外提钻排土，钻孔成型质量好，孔壁规整，钻杆与动力输出轴采用快拆式连接结构，可根据不同钻孔直径、钻孔深度需求更换对应规格的钻杆，适配不同作业需求。设备的安装边界方面，非作业状态下整机收拢后宽度不超过0.8米，长度不超过1.2米，高度不超过1.5米，可轻松通过常规庭院门、乡村小道，也可放置在普通皮卡车货箱内完成长距离运输；

　　作业状态下支腿展开后整机支撑宽度约1.2米，长度约1.1米，所需作业场地面积小，即使在狭窄的绿化带、山地梯田边角等区域也可顺利展开作业。设计过程中重点考虑了单人操作的人机工程学，操作手柄高度设置在普通人腰部位置，操作人员站立即可完成进给操作、设备推移等动作，无需弯腰或登高，降低长时间作业的疲劳感；动力单元的控制开关设置在扶手附近，伸手即可操作，紧急情况下可快速切断动力。框架上还集成了钻杆存放位，备用钻杆可直接固定在框架上，转场时无需额外携带钻杆收纳箱，避免配件丢失。整机重心经过优化设计，非作业状态下重心落在两个脚轮的支撑范围内，推移时不会出现前倾或后倾的情况；作业状态下重心落在两个支腿与脚轮形成的三角形支撑区域中心，

　　即使钻孔过程中遇到硬质石块产生一定振动，整机也能保持稳定，不会出现移位。针对户外作业可能遇到的复杂地面情况，支腿的调节行程预留了150毫米的调节量，即使地面有100毫米左右的高度差，也可通过调节支腿长度保证主框架处于竖直状态，从而保证钻孔的垂直度，避免出现斜孔影响后续立柱或地桩的安装。设备的所有外露连接部件均采用镀锌或喷塑防锈处理，可适应户外潮湿、多尘的作业环境，减少日常维护工作量；滑动导轨部位加装了防尘护套，避免泥土、沙尘进入导轨滑动面，保证动力头上下滑动顺畅，延长导轨使用寿命。
