立式圆盘进给式钻孔加工设备结构

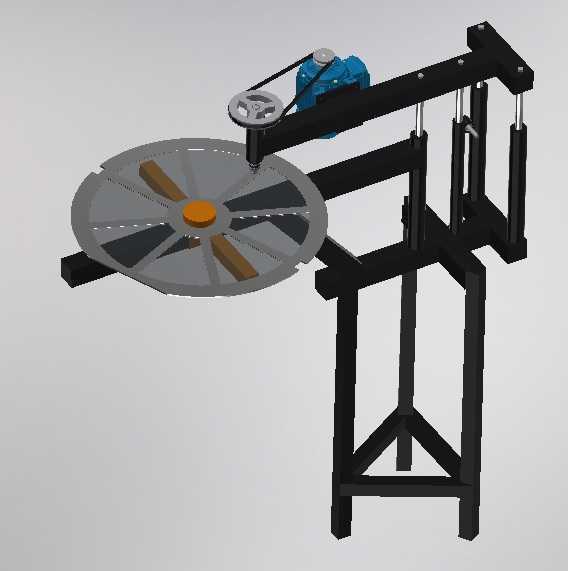

　　这款立式圆盘进给钻孔设备，主要面向小型五金件、木质板材件的多孔位批量加工作业场景，常见于小型五金加工厂、家具配件作坊的单工序钻孔工位，适配多工位轮换加工的生产节奏，可在圆盘旋转切换工位的过程中完成上下料与加工工序的并行，压缩单工件加工的辅助等待时长。设备整体采用方管焊接的立式框架结构，底部为四脚支撑的落地式机架，支脚间设置斜向加强筋抵消钻孔作业时的轴向振动力，避免机架共振导致的孔位偏移问题，机架整体占地宽度约800mm，纵深约650mm，整机高度约1400mm，安装时仅需保证底部支脚与硬化地面贴合，无需额外打膨胀螺栓固定，适配小型车间的灵活工位调整需求。上部的钻孔执行单元采用带传动结构，动力端通过皮带轮将扭矩传递至钻轴，

　　传动比设置兼顾钻孔扭矩与转速需求，针对不同材质的工件可通过更换皮带轮调整输出参数，钻轴的垂直进给采用双光轴导向结构，搭配滑动轴承保证进给过程的同轴度，避免钻削时出现晃刀、孔壁粗糙的问题，进给行程预留120mm的可调空间，可适配不同厚度工件的钻孔深度需求。下方的圆盘工位采用六等分扇区布局，每个扇区设置独立的工件装夹位，装夹位可根据加工工件的外形更换适配的压块或定位销，圆盘中心设置定位转轴，转轴底部搭配推力轴承承受工件与圆盘的自重，同时保证圆盘旋转时的端面跳动量控制在0.1mm以内，确保每个工位旋转至钻轴下方时的位置重复精度满足钻孔公差要求。设备的悬臂支架采用可升降调节结构，支架与立式立柱之间通过锁紧手柄固定，

　　可根据加工工件的整体高度调整钻孔单元的初始高度，调整范围覆盖0-200mm，适配不同尺寸规格的工件加工需求。从结构设计逻辑来看，这款设备优先考虑了小型加工场景的制造成本与易用性，没有采用复杂的数控转台与自动进给结构，而是通过手动旋转圆盘、手动操作进给手柄的方式完成加工动作，整体结构无复杂电控元件，维护门槛极低，日常仅需定期给光轴、轴承部位加注润滑脂即可保证运行顺畅，非常适配小批量多品种的加工生产场景，工人经过简单培训即可上手操作，无需掌握复杂的设备编程与调试技能。钻轴部位设置了透明防护挡板，可阻挡钻削过程中飞出的切屑，避免切屑飞溅伤人，设备的动力单元固定在悬臂后端，通过配重平衡悬臂前端钻轴的重量，让手动进给操作时的手感更轻盈，降低工人长时间操作的劳动强度。圆盘工位的每个装夹位下方都设置了落屑缺口，钻削产生的切屑可直接通过缺口落入下方的集屑槽，无需频繁清理工作台面的积屑，减少日常工位清理的工作量。
