液压挖掘机工作臂结构三维设计

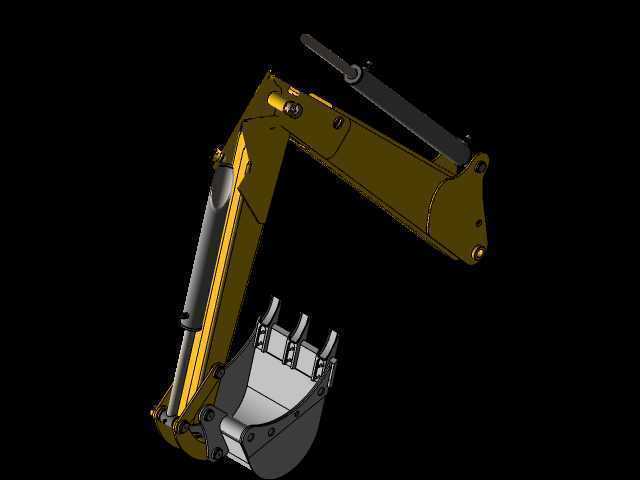

　　这套液压挖掘机工作臂的三维结构，完整还原了中小型履带式液压挖掘机前端作业装置的全部铰接与传动逻辑，可直接用于结构受力仿真、作业范围校核、液压管路排布验证等工程场景。在土方施工、矿山剥离、市政管线开挖、场地平整、河道清淤等常规作业场景中，该工作臂是直接承担切削、提升、回转卸料动作的核心执行部件，其结构合理性直接决定整机的作业效率、负载能力与动作平顺性。

　　从实际作业用途来看，这套工作臂可适配13-15吨级的中小型液压挖掘机平台，能够完成常规深度的基坑开挖、散状物料装卸、硬质土层破碎（搭配破碎锤属具时可通过预留的铰接接口直接换装）、坡面修整等作业任务。设计过程中充分考虑了不同作业姿态下的受力传递路径：动臂与上车架的铰接点作为整个工作装置的根部支撑，承担了作业过程中全部的倾覆力矩与负载冲击，因此在铰接座位置做了加厚的箱型结构补强，避免长期重载作业出现焊缝开裂或结构变形。斗杆作为连接动臂与铲斗的中间传力部件，其长度参数直接决定最大挖掘深度与最大卸载高度，这套结构的斗杆采用变截面箱型设计，在靠近铲斗铰接的一端适当收窄截面，既保证了整体抗弯刚度，又尽可能降低了前端结构的自重，减少了动臂举升过程中的无用负载消耗。

　　设计思路上完全遵循液压挖掘机的实际作业逻辑，三个核心液压油缸的铰接点位全部经过作业包络线校核：动臂油缸负责驱动整个工作臂的举升与下降，其两个铰接点分别布置在动臂中部下侧与上车架前支座位置，伸缩行程匹配动臂的摆角范围，能够保证动臂从最低挖掘位置到最高卸载位置的动作无卡滞；斗杆油缸布置在动臂前端上侧与斗杆根部之间，驱动斗杆绕动臂前端铰接点转动，实现挖掘过程中的收斗动作，其铰接点的力臂设计充分考虑了挖掘工况下的最大挖掘力需求，保证油缸推力能够高效转化为斗杆的切削力矩；铲斗油缸通过摇臂连杆机构驱动铲斗转动，这套四连杆机构的参数经过优化，在铲斗处于挖掘切削角度时能够提供最大的转斗挖掘力，而在卸料位置时摇臂机构刚好越过死点，能够保证斗门快速打开实现顺畅卸料，同时在收斗极限位置时不会出现机构干涉。

　　外形尺寸与安装边界方面，整套工作臂完全适配对应吨位挖掘机的上车架安装接口，根部铰接销的孔径、中心距参数与同吨位量产机型保持一致，可直接用于同型号设备的结构替换或改装设计。整个工作臂完全收拢时的最小回转半径控制在合理范围内，能够满足狭窄场地作业时的回转避让需求；完全展开时的最大挖掘深度、最大挖掘半径、最大卸载高度参数均匹配同级别机型的常规作业参数，不会出现作业范围不足的问题。所有铰接位置的销轴、衬套安装位都预留了标准的润滑通道安装空间，方便后期维护时加注润滑脂，降低铰接副的磨损速度。液压管路的排布路径在结构设计时就做了预留，沿动臂、斗杆的侧面布置管夹安装位，既避免作业过程中管路与结构件、物料发生剐蹭，又能保证管路随臂架摆动时的弯曲半径在允许范围内，延长液压管路的使用寿命。铲斗的斗齿安装位采用标准的卡销式结构，可根据作业物料类型更换不同形式的斗齿，比如挖掘硬质岩石时更换岩石斗齿，挖掘松散土方时更换土方斗齿，提升不同工况下的作业适应性。整个臂架的结构焊缝全部按照工程机械焊接标准设计，所有受力焊缝都做了坡口预留，能够保证焊接后的结构强度满足重载冲击工况的使用要求。
