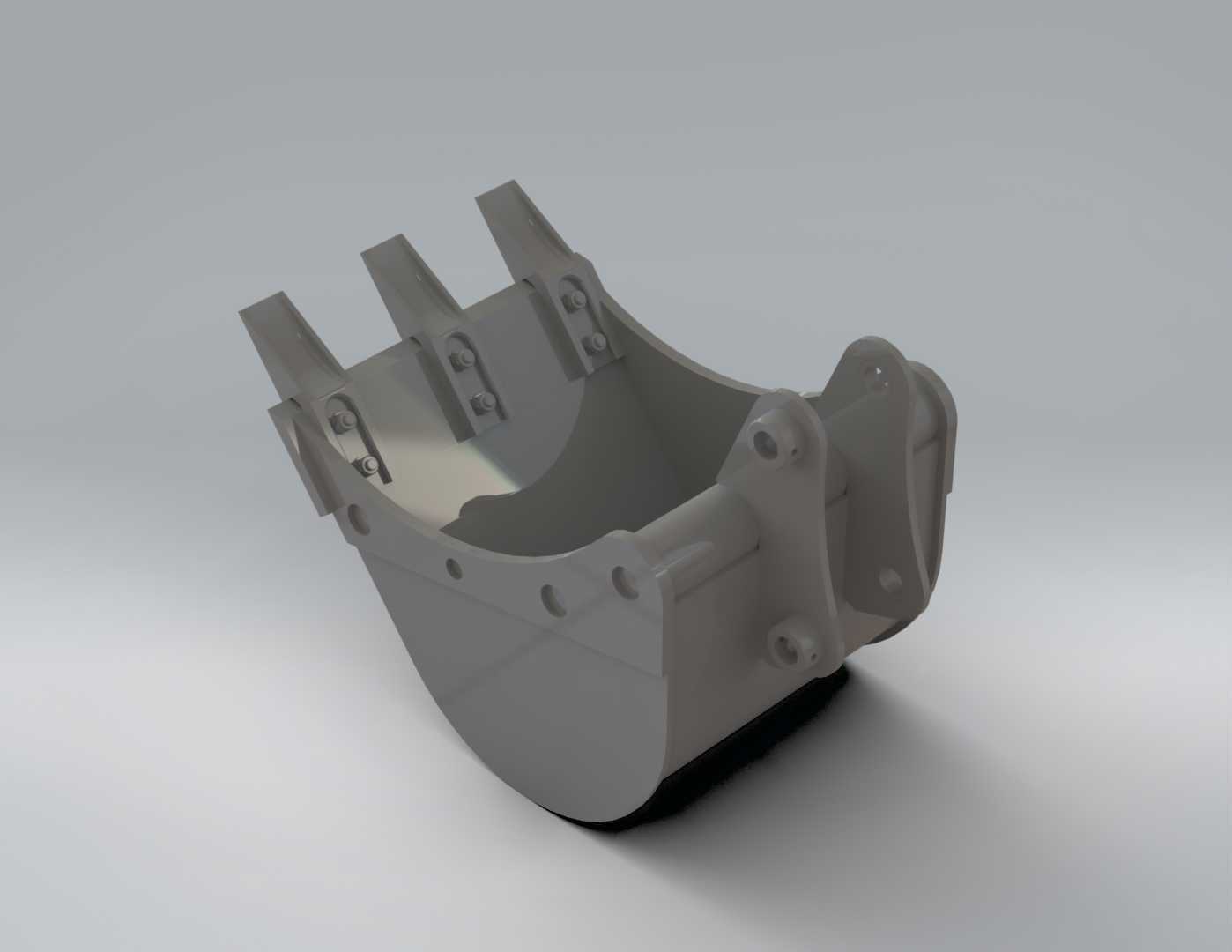

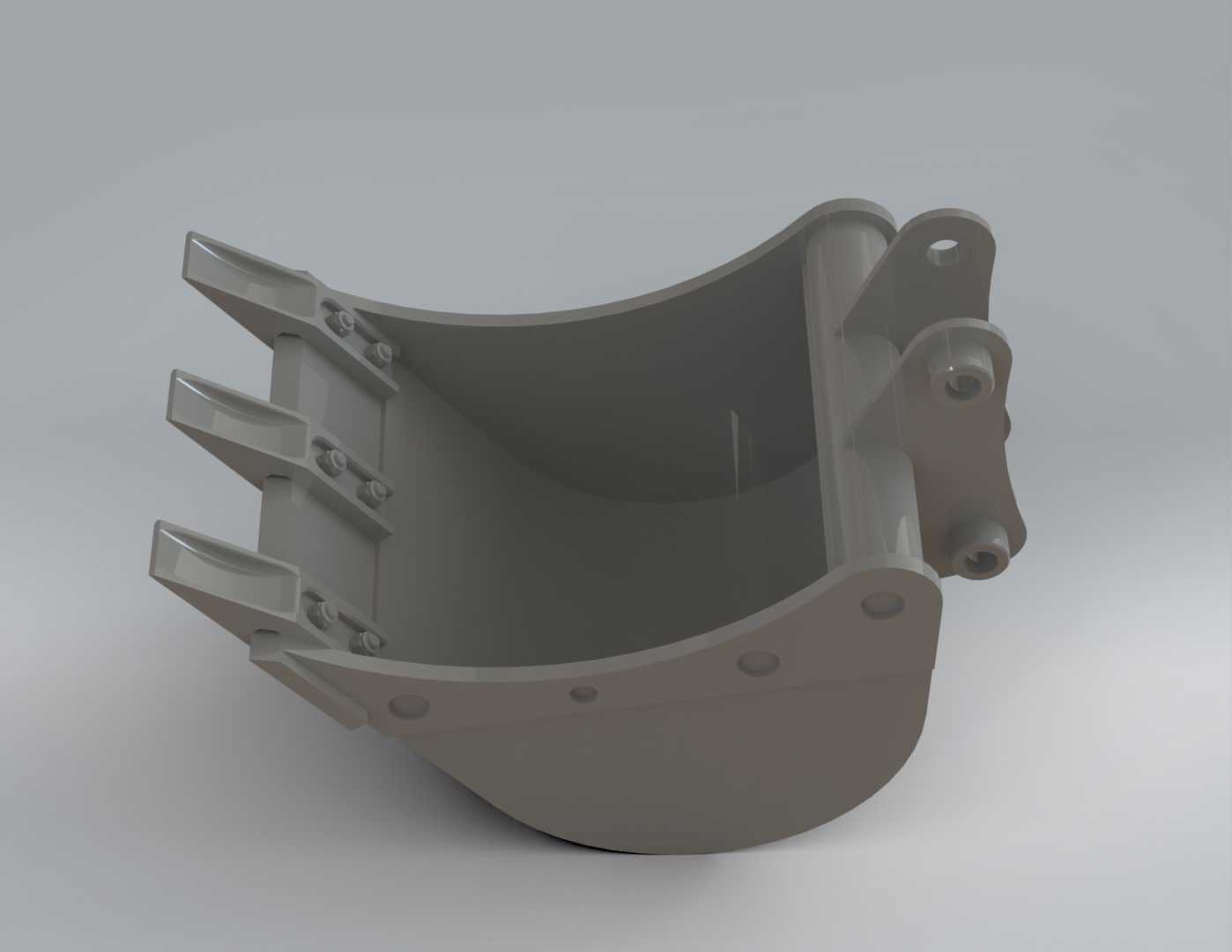

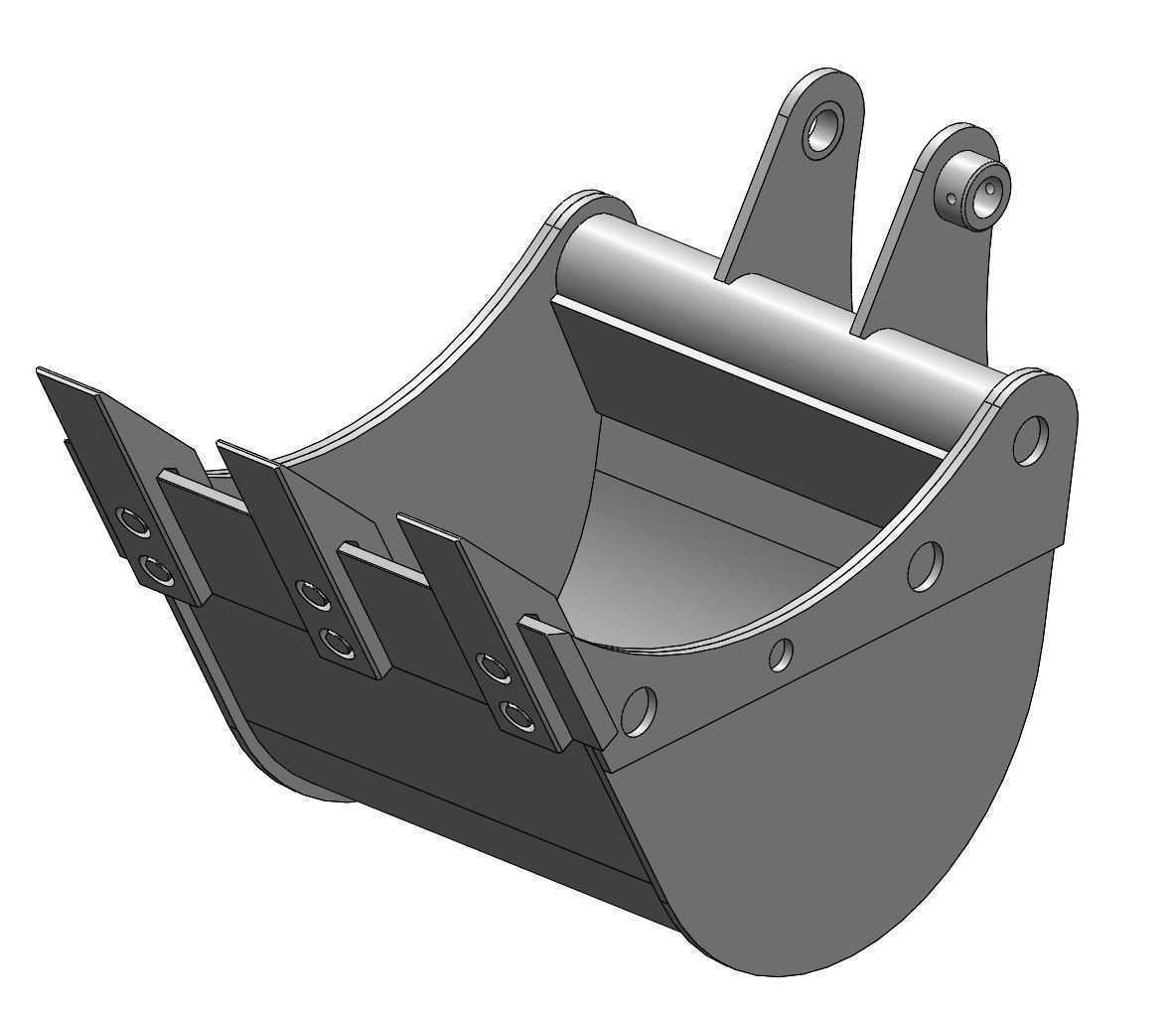

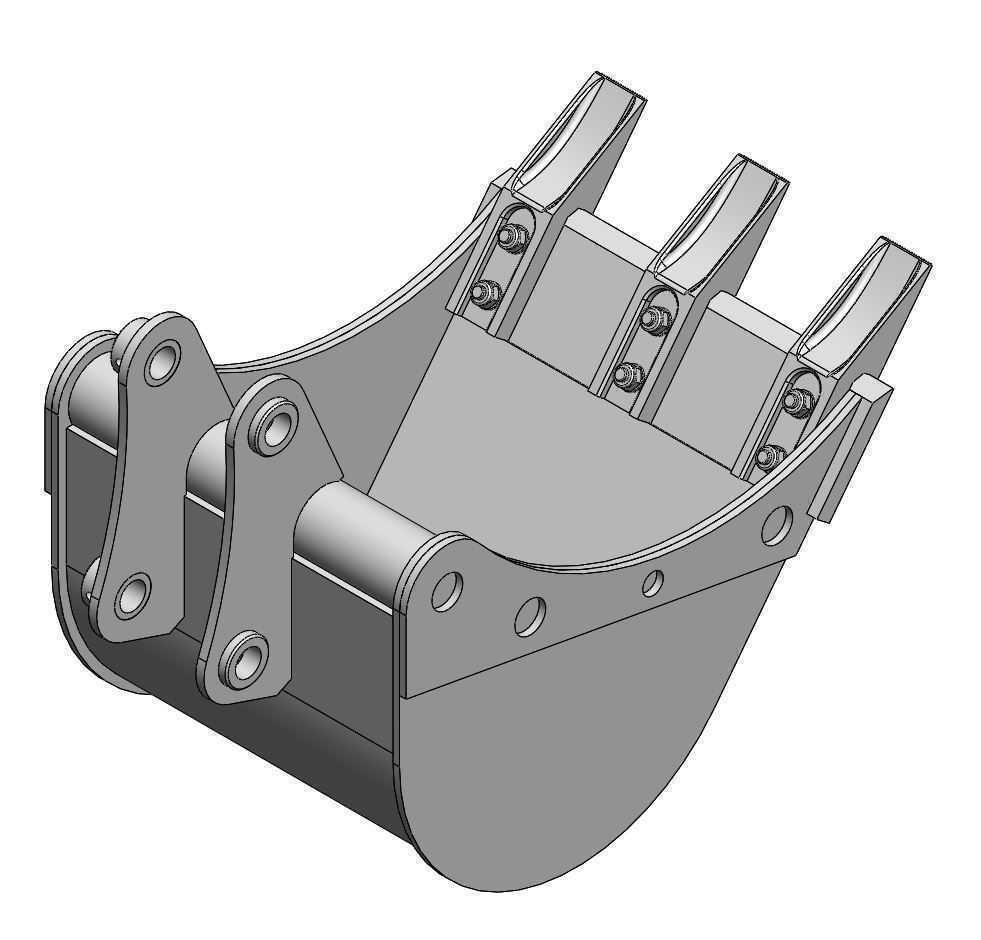

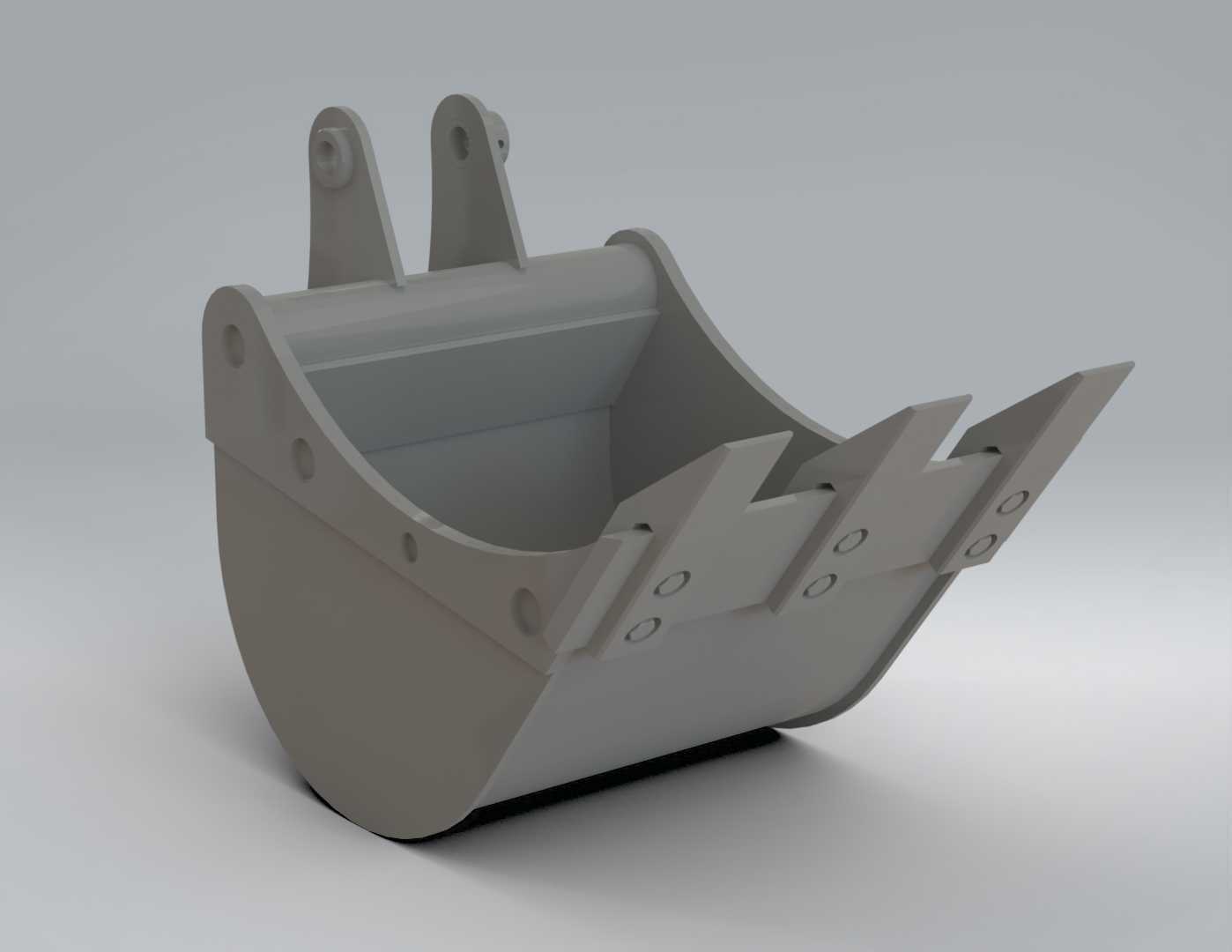

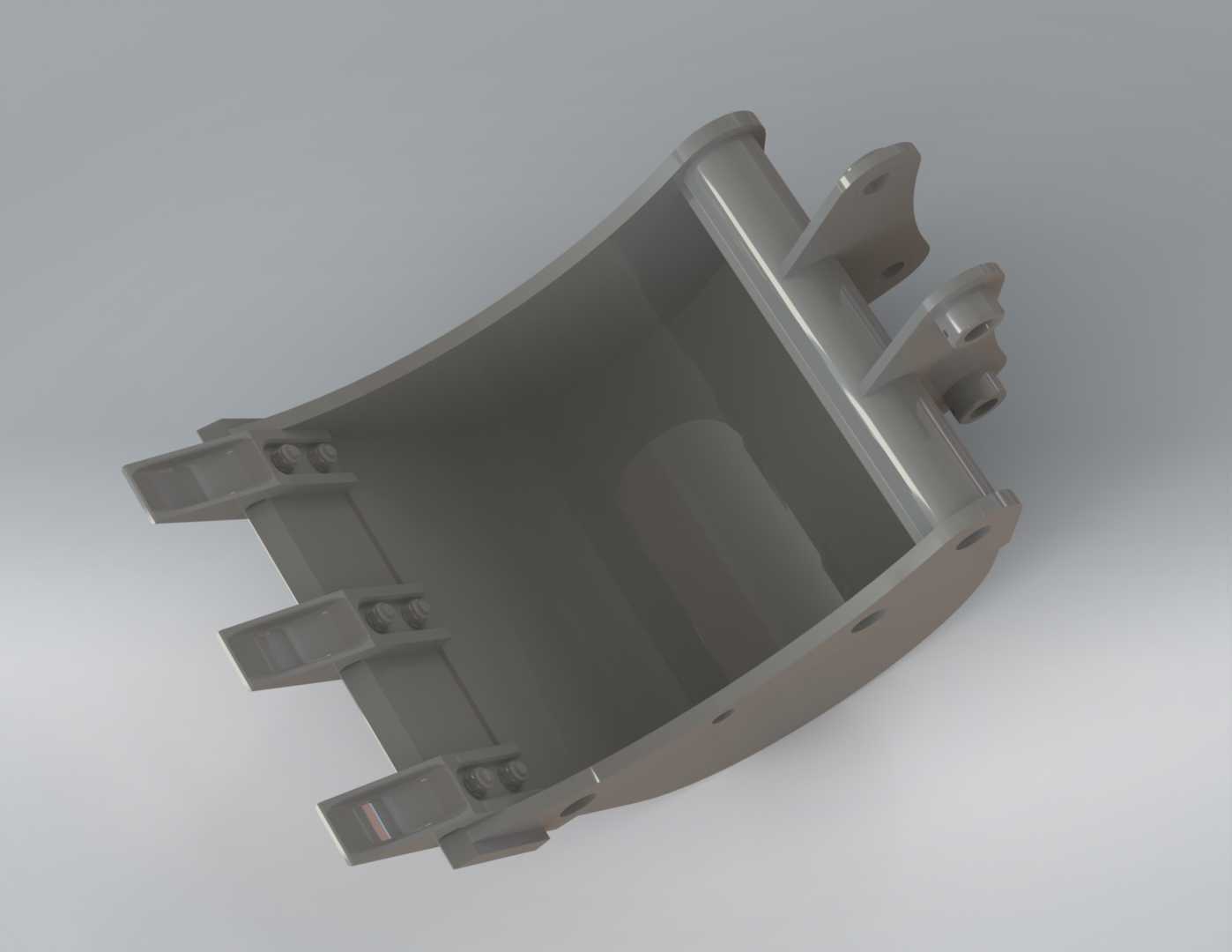

液压挖掘机铲斗壳体结构三维设计

项目分类:挖掘机 发布时间:2022-01-29 ID:523069
  • 液压挖掘机铲斗壳体结构三维设计
  • 液压挖掘机铲斗壳体结构三维设计
  • 液压挖掘机铲斗壳体结构三维设计
  • 液压挖掘机铲斗壳体结构三维设计
  • 液压挖掘机铲斗壳体结构三维设计
  • 液压挖掘机铲斗壳体结构三维设计
  • 液压挖掘机铲斗壳体结构三维设计

  作为土方作业核心执行部件的承载壳体,该结构直接决定铲斗在复杂工况下的抗冲击、耐磨损性能,日常作业中需要直面碎石摩擦、硬土挤压甚至偶尔的岩石撞击,是挖掘机工作装置里损耗率相对较高的结构件之一。从实际应用场景来看,这类铲斗壳体适配中小型液压挖掘机,多用于市政管线开挖、基坑土方清运、场地平整、散料装卸这类常规施工作业,相比岩石斗它的斗容利用率更高,作业时的切入阻力更小,适合处理硬度在四级以下的土壤与松散碎石工况,不会因为结构过于厚重导致整机负载过高、油耗上升。

  设计过程中首先要匹配对应吨位挖掘机的斗杆连接尺寸,上部的两个铰接耳板的孔距、轴径必须和斗杆前端、连杆机构的安装位完全契合,避免安装时出现干涉,铰接部位的衬套安装位预留了足够的壁厚,能承受作业时的偏载力矩,不会因为单侧受力过大导致耳板开裂。斗体的弧形轮廓是按照物料堆积角优化的,弧形背板的曲率经过反复调整,既能保证铲斗插入料堆时的流畅性,减少切入阻力,也能让物料在斗内的分布更均匀,提升满斗率,卸料时不会出现物料粘斗、残留过多的问题。

  刃口部位的安装座设计为分段式结构,可以根据磨损情况单独更换斗齿与侧刃,不需要整体更换斗体,大幅降低后期维护成本,侧部的加强筋沿着受力方向布置,从耳板根部一直延伸到侧刃位置,能把挖掘时的切削力均匀传递到整个斗体结构上,避免应力集中在焊缝位置导致结构开裂。斗体的板材厚度选择上,刃口附近的耐磨板厚度比背板厚30%左右,因为这个位置是直接和物料摩擦、撞击的核心区域,而背板区域主要承受物料的挤压力,在保证结构强度的前提下适当控制厚度,能有效降低铲斗自身重量,提升作业时的有效负载。

  安装边界方面,上部铰接点的同轴度公差控制在0.2mm以内,保证和斗杆、连杆连接后转动顺畅,不会出现卡滞、偏磨的情况,侧刃的外伸尺寸严格控制在对应挖掘机的回转半径允许范围内,避免作业时侧刃碰撞履带或者机身结构。斗齿的安装角度经过优化,切入土层时斗齿的切削角保持在合适区间,既不会因为角度过钝导致切入阻力过大,也不会因为角度过尖导致斗齿容易折断。整个壳体的焊接位置都做了应力释放的结构设计,焊缝避开了应力集中的拐角位置,在耳板和背板连接的位置做了圆弧过渡,减少交变载荷下的疲劳开裂风险。

  实际作业中,这类铲斗壳体还要考虑不同工况的适配性,比如在含水量较高的黏土作业时,光滑的弧形内壁能减少黏土粘附,提升卸料效率;在混有少量碎石的土层作业时,侧部的加强结构能抵御碎石的侧向挤压,不会出现斗体变形的情况。设计时还预留了侧齿、耐磨板的加装位置,用户如果要应对磨损更严重的工况,可以自行加装额外的耐磨配件,不需要对原有结构做大幅度改动。整个结构的受力路径非常清晰,挖掘时的切削力从斗齿传递到刃口,再通过侧梁、加强筋传递到上部的铰接耳板,最终传递到斗杆和动臂上,每一段结构的强度都匹配对应位置的受力大小,没有多余的冗余结构,在强度、重量、成本三者之间找到了比较好的平衡点。
