牵引式双轴小型混凝土搅拌运输设备

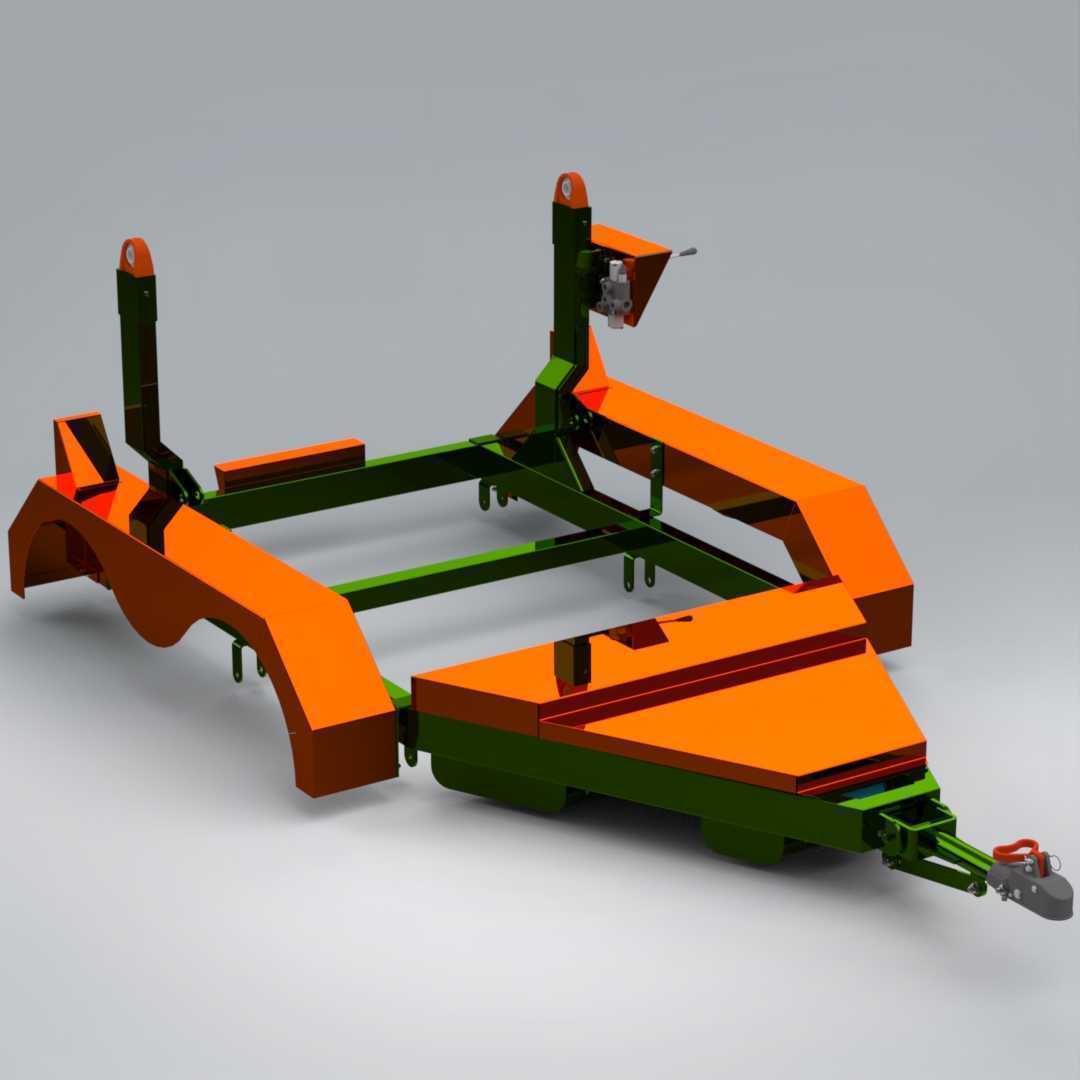

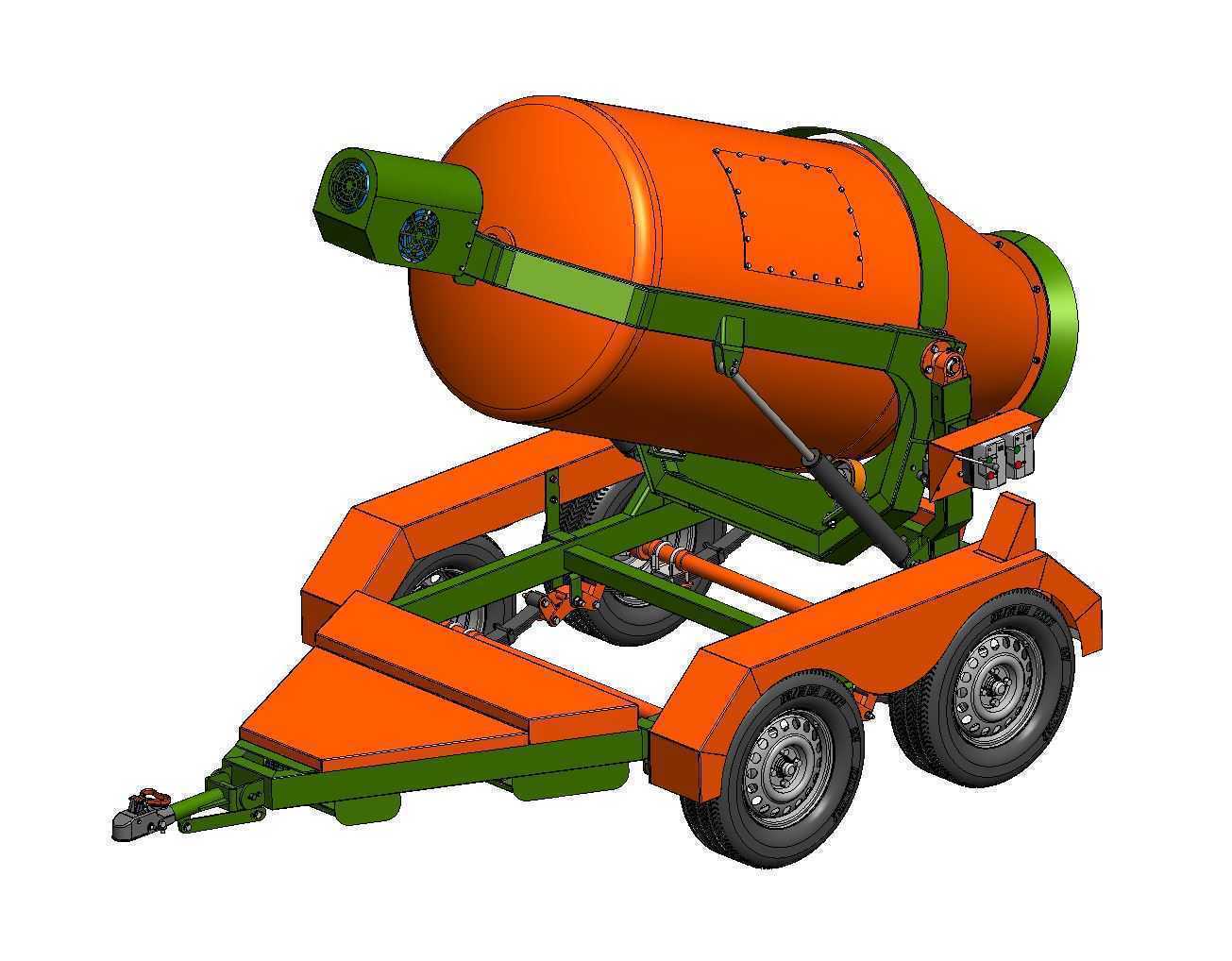

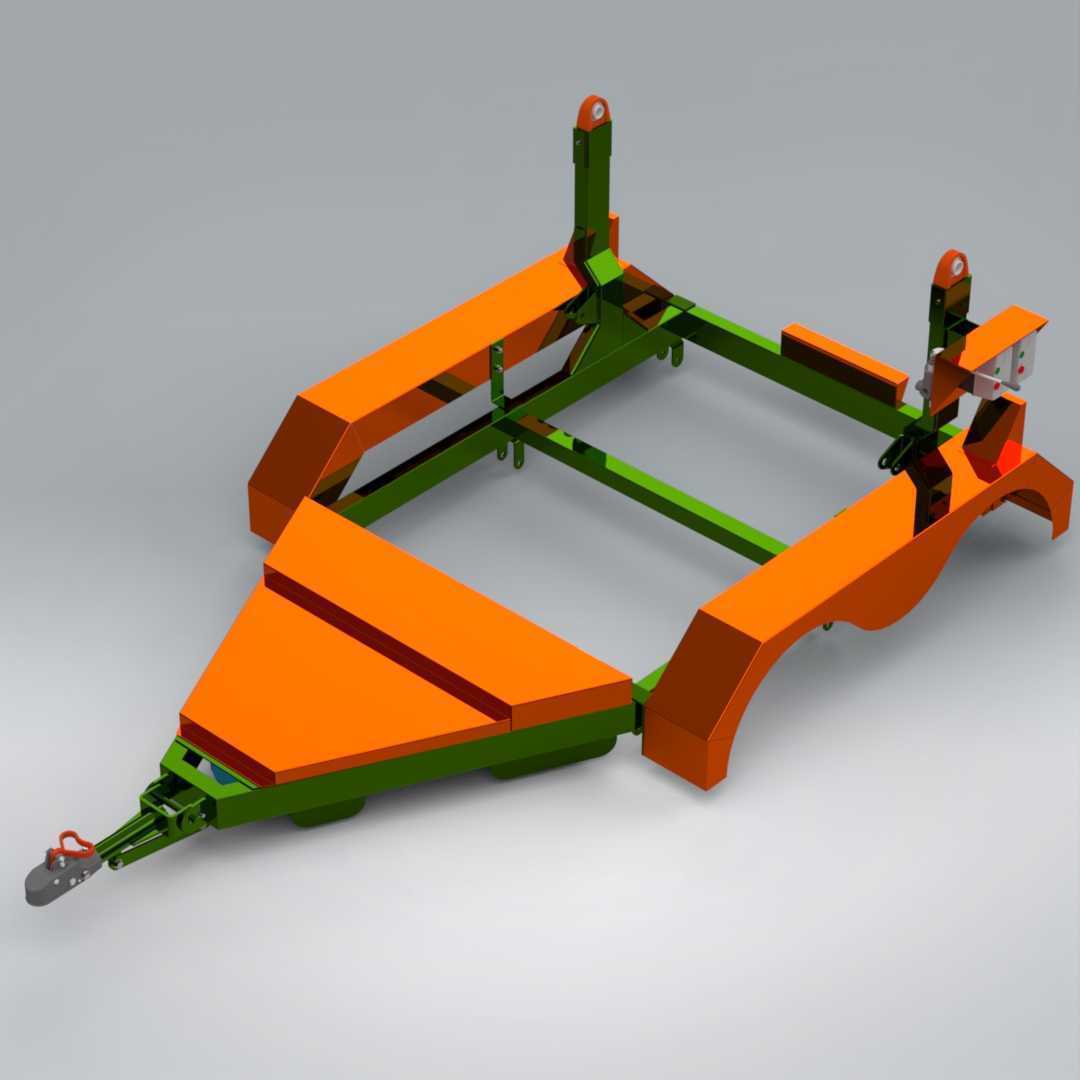

　　这款牵引式搅拌设备主要面向零散混凝土作业场景设计，适配乡村自建房施工、小型基建修补、山区零散工程作业等无法部署大型搅拌站的工况，可通过普通农用车辆、小型工程车辆牵引转场，无需专用重型运输车辆承载，转场灵活性远高于固定式搅拌设备。设备核心功能为混凝土的现场搅拌与短距离转运，罐体内部设置螺旋导料结构，正转时完成骨料、水泥、水的混合搅拌，反转时可顺着导料槽将拌合完成的混凝土匀速卸出，卸料过程无需额外辅助扒料装置，单人即可完成操作。从结构设计逻辑来看，整体采用拖挂式双轴底盘布局，牵引架设置在底盘前端，配备标准牵引销与缓冲连接结构，可适配多数工程车辆、农用拖拉机的牵引接口，牵引架下方设置可折叠支撑支腿，设备停放时支腿落地承担前端载荷，

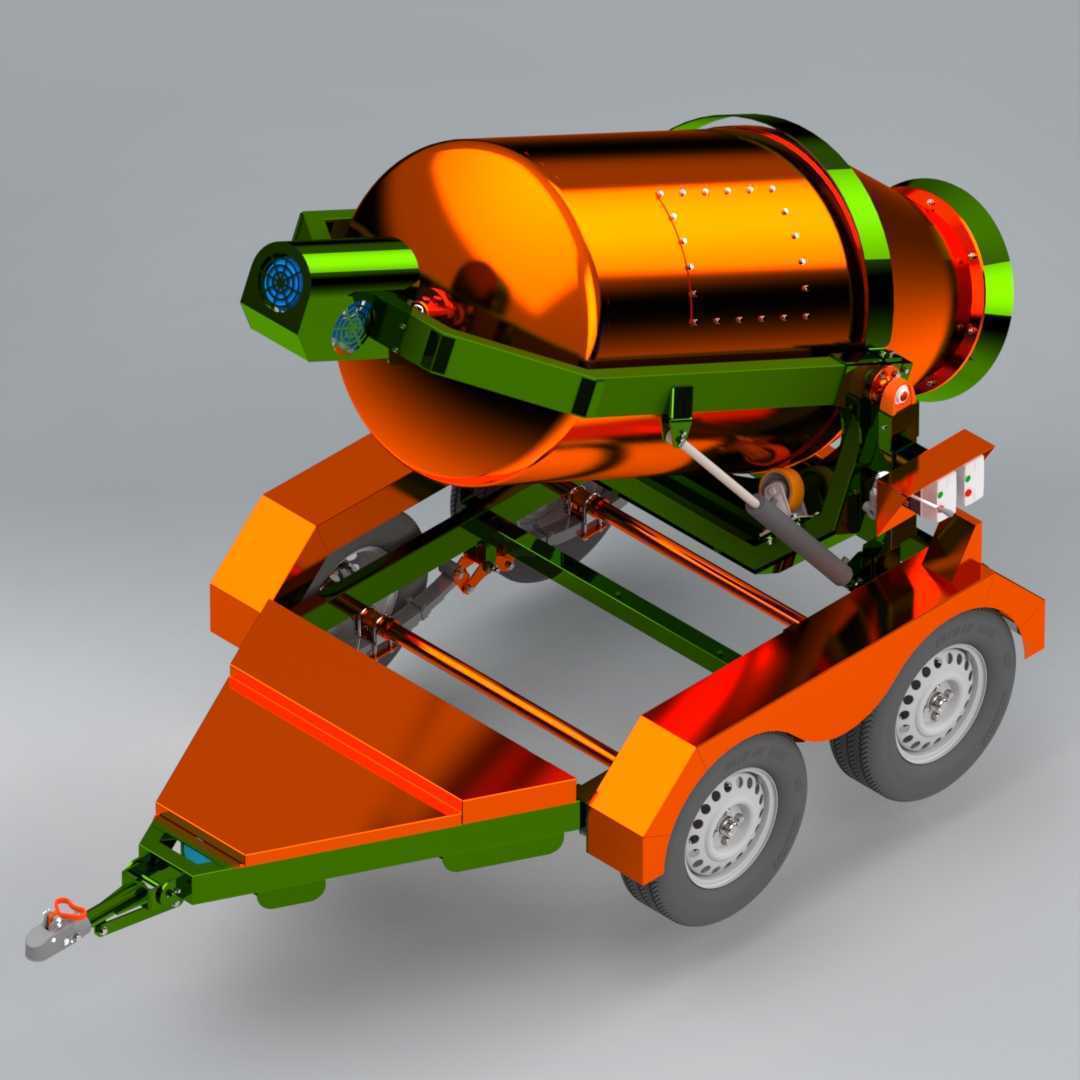

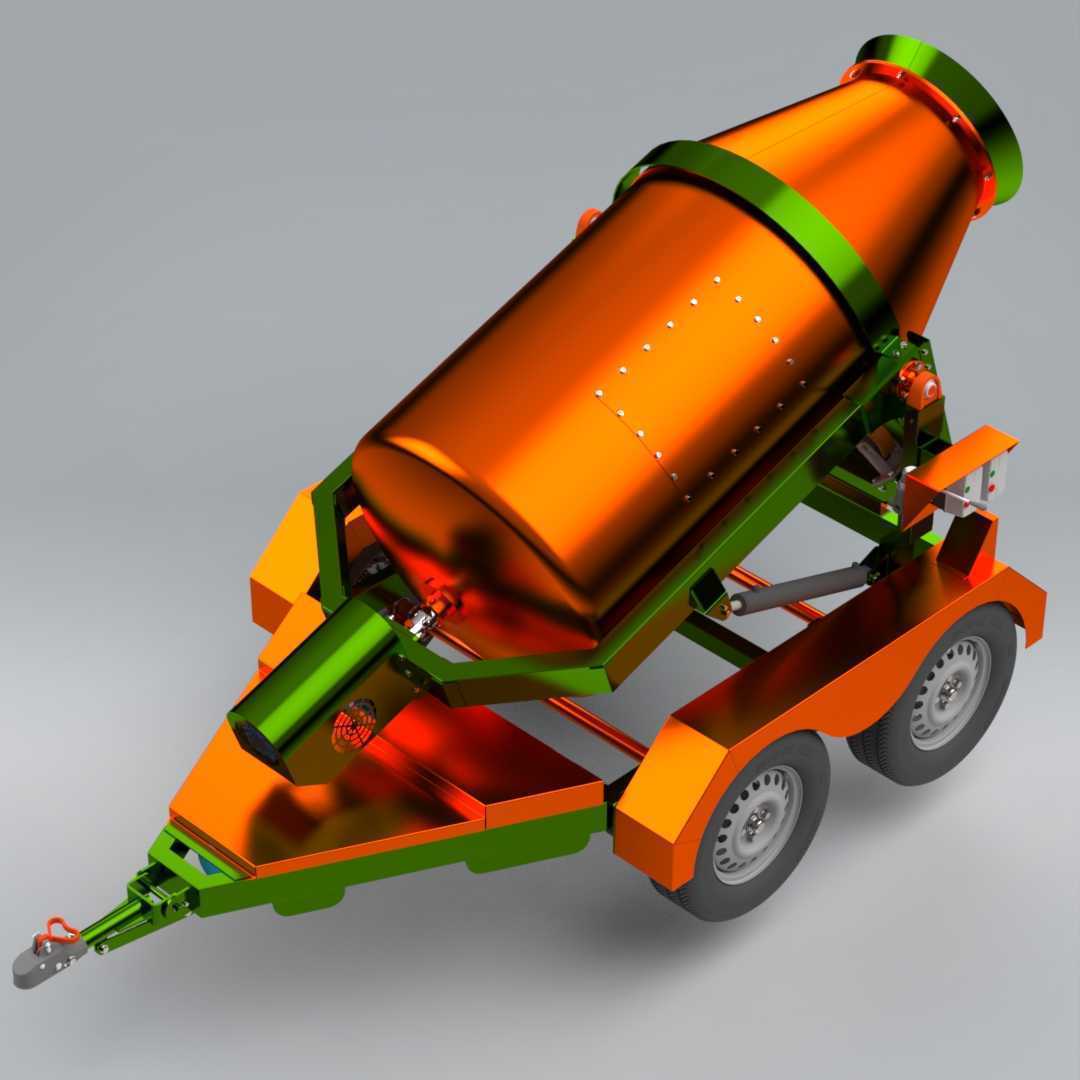

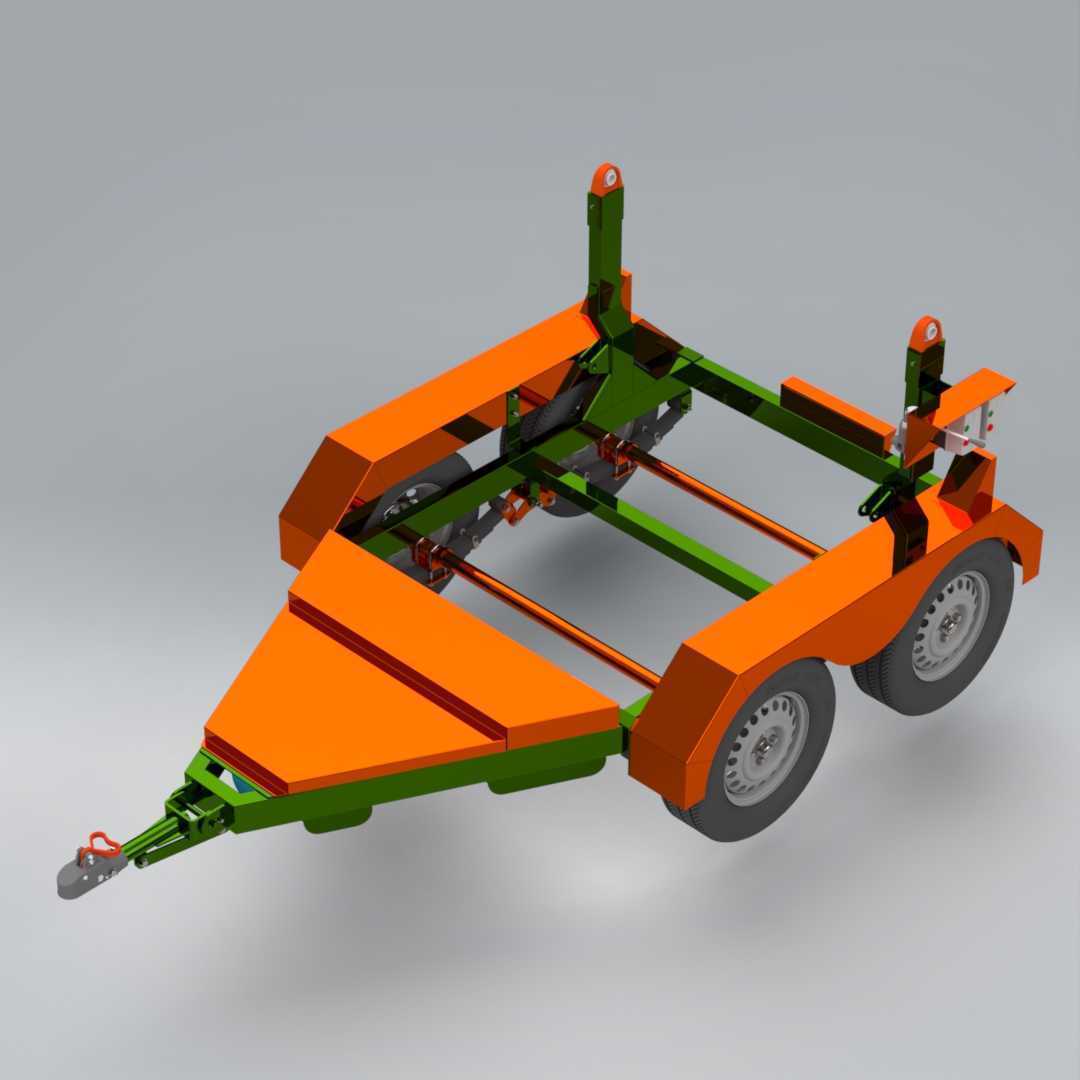

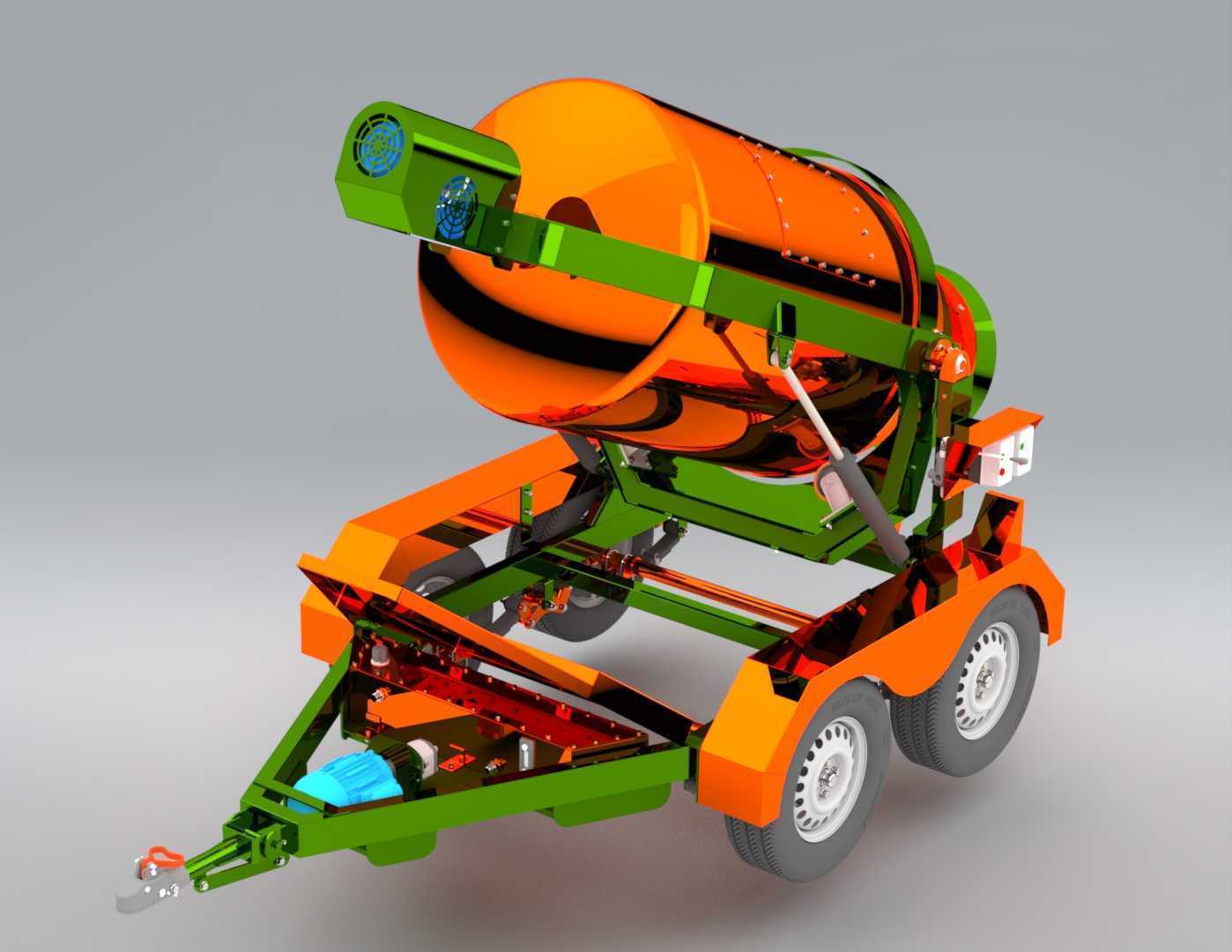

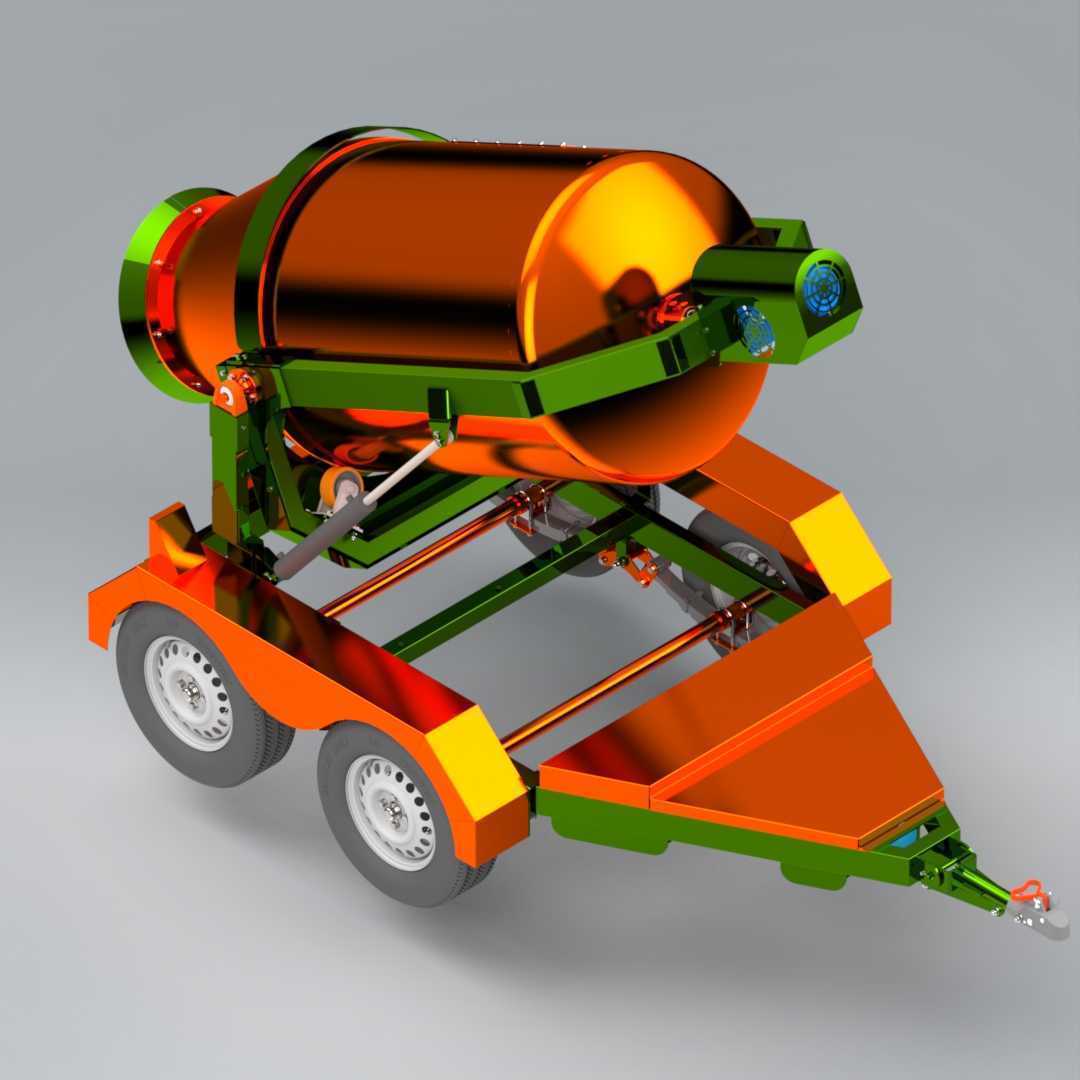

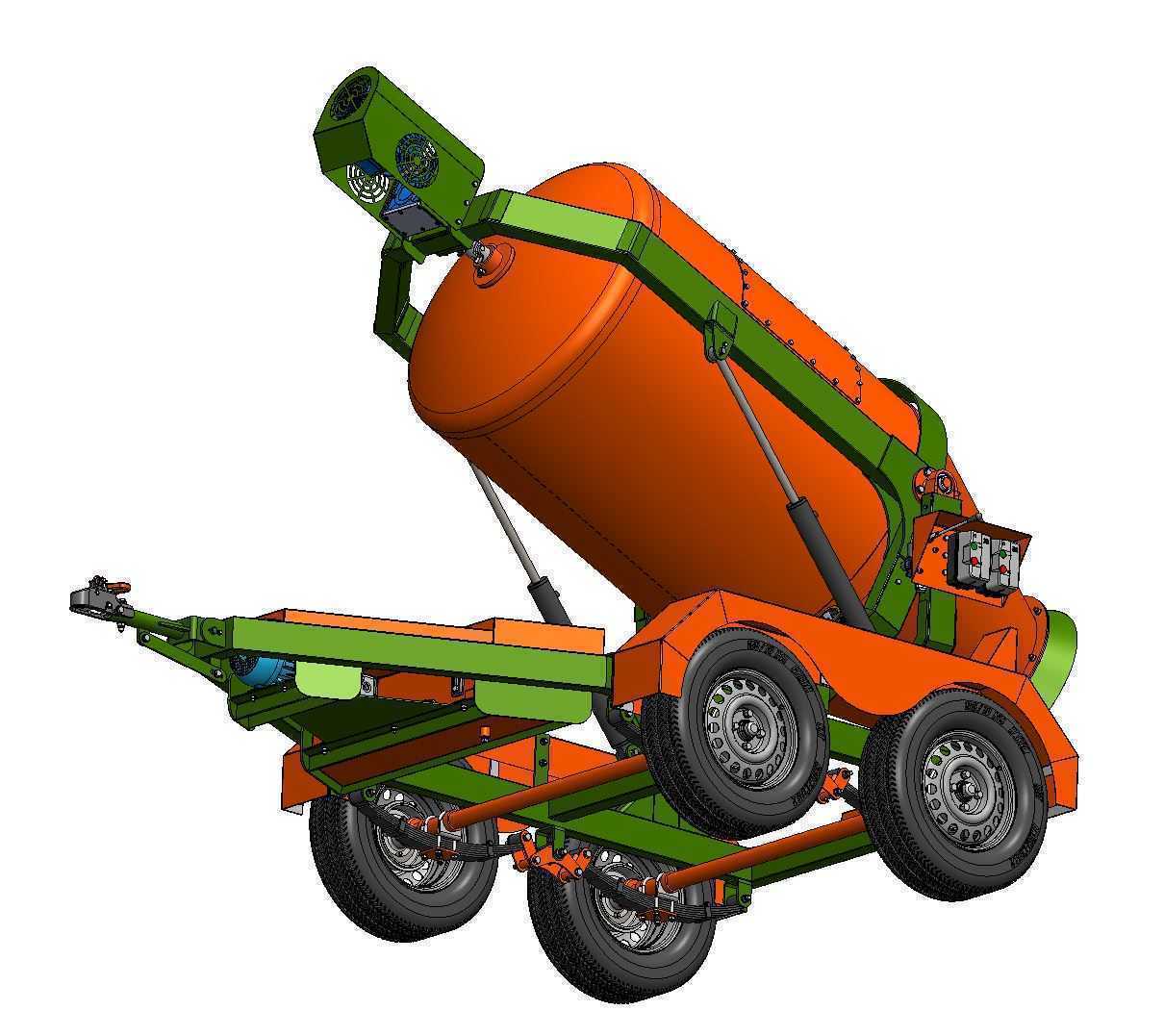

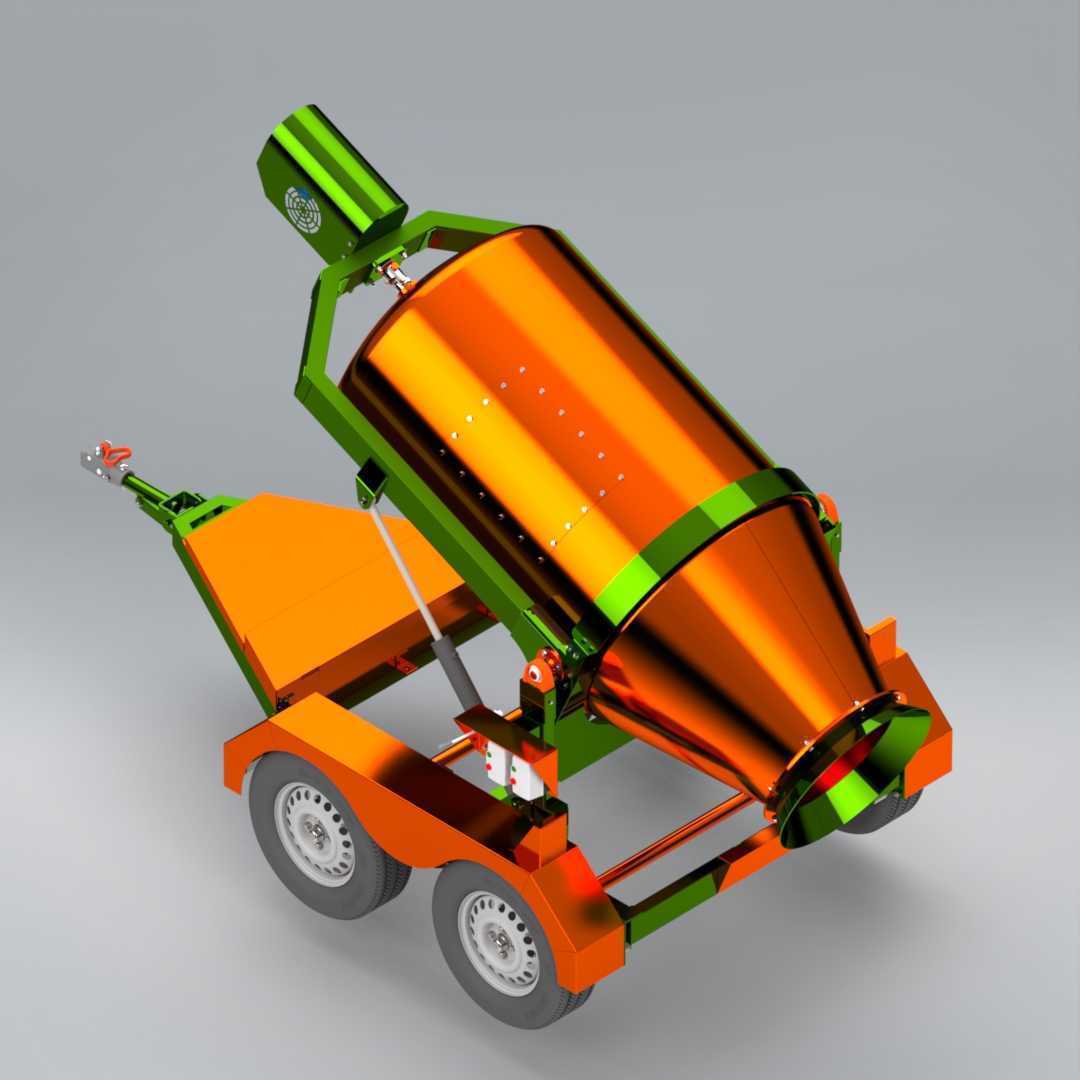

　　避免牵引架长期受力变形。底盘采用双轴四轮配置，轮距匹配乡村非铺装路面通行需求，钢板弹簧悬架直接固定在底盘纵梁上，可缓冲非铺装路面行驶时的颠簸冲击，避免罐体内部拌合料因剧烈晃动出现离析问题。搅拌罐体采用锥筒加直段的组合结构，进料口设置在罐体前端锥段位置，开口尺寸适配小型装载机、人工上料的操作空间，不会出现上料撒漏的问题；罐体外部设置两道环形滚道，通过支撑托轮承载罐体整体重量，托轮采用带密封的深沟球轴承结构，可承受罐体满载时的径向载荷，同时适配罐体转动时的小幅窜动。驱动单元布置在罐体侧下方，采用减速机构直连齿圈的传动方式，齿圈固定在罐体直段外侧，传动路径短，满载启动时不会出现打滑问题，传动效率高于传统摩擦轮驱动结构。

　　底盘两侧设置可拆卸的防护栏，既可以避免行驶过程中飞溅的石子卷入传动机构，也可作为临时扶手方便操作人员上下检查设备状态。从安装边界尺寸来看，设备整体宽度控制在2.2米以内，符合乡村道路、施工便道的通行限宽要求，整体长度不含牵引架时约3.1米，牵引架展开后总长度约4.2米，普通小型施工场地即可完成掉头、停放操作；罐体最大容积适配0.8方左右的混凝土拌合量，单次拌合量刚好匹配小型施工班组1小时左右的作业用量，不会出现拌合料长时间放置凝固的问题。设备的水路接口设置在底盘侧方，可直接外接施工场地的临时供水管，也可搭配自带的小型水箱完成供水，供水阀门设置在操作位旁，操作人员可根据骨料湿度实时调整供水量，控制混凝土塌落度。

　　卸料槽采用可翻转折叠结构，行驶时可向上折叠固定在罐体侧面，不会超出设备整体宽度，卸料时向下翻转即可对准接料位置，槽体表面做耐磨处理，长期卸料磨损后可单独更换，无需更换整个支架。底盘的制动系统采用惯性制动结构，牵引车辆减速时，牵引架的缓冲结构会触发制动拉杆，带动四轮同时制动，无需额外连接液压或气路制动管线，适配没有专用制动接口的牵引车辆，坡道停放时还可通过手动锁止机构锁定制动盘，避免设备溜车。在实际作业过程中，该设备可直接停放在施工点旁，上料、搅拌、卸料全流程在同一位置完成，不需要额外配置混凝土运输设备，对于作业点分散、单次混凝土用量小的工程来说，综合作业效率远高于人工搅拌，也避免了大型搅拌车无法进入狭窄施工区域的问题。设计时特意将所有润滑点都设置在便于触及的位置，日常保养时不需要拆解外围护板，即可完成托轮、轴承、传动机构的注油保养，降低野外作业时的维护难度。
