50升容积三轴试验混合搅拌设备结构

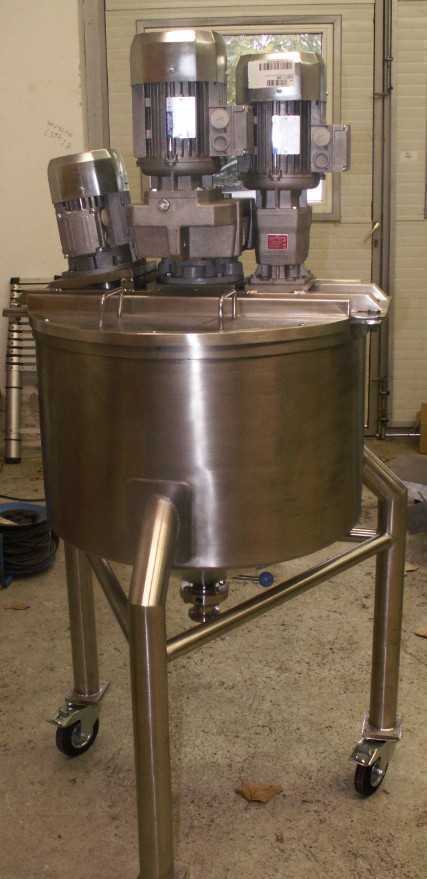

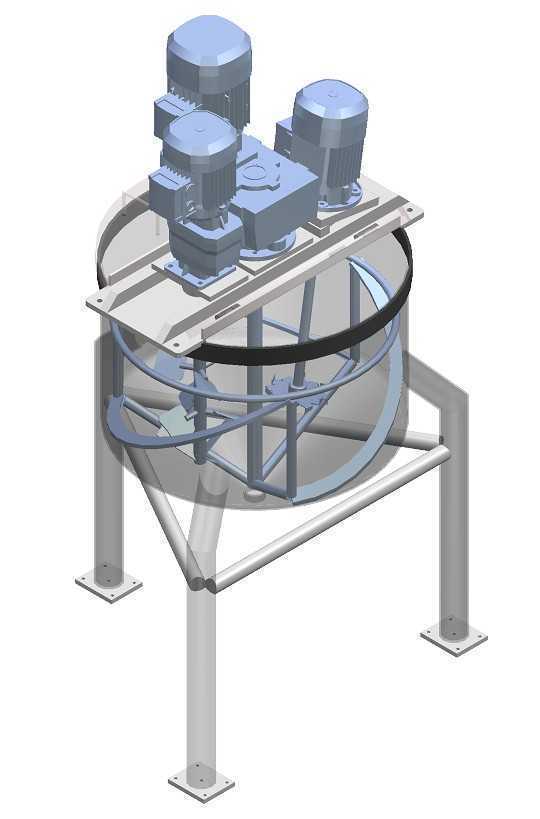

　　这套小容积试验用混合设备，主要面向实验室配方验证、小批量物料预混的应用场景，在建材、精细化工、粉体改性等领域的前期研发环节使用率很高，区别于量产线的大型搅拌设备，它的核心定位是用最小的物料投入完成混合工艺参数验证，避免大批量试错带来的原料损耗。从结构布局来看，设备采用顶部驱动的安装形式，三台驱动单元固定在顶部的安装台板上，台板下方对应设置三组搅拌组件，伸入下方的圆桶形料腔内部，不同的搅拌桨叶在料腔内形成互补的流场，避免桶壁、桶底位置出现物料搅拌死角。料桶采用敞口设计搭配顶部密封压边结构，既方便试验过程中投料、观察混合状态，也能在高速搅拌时防止物料飞溅，桶身通过卡箍结构与顶部机架定位，试验完成后可快速拆卸料桶完成清料、换料操作，

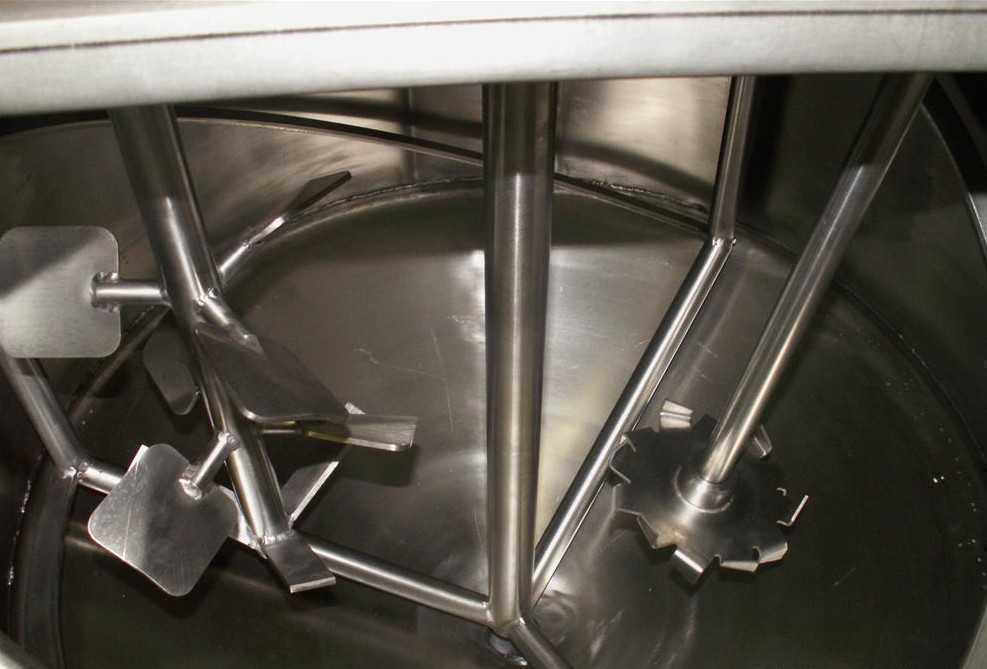

　　适配多批次不同配方的试验切换需求。支撑部分采用方管焊接的三足式机架结构，三根支腿底部带方形安装法兰盘，法兰盘上预留螺栓安装孔，可直接固定在试验台或者混凝土地基上，支腿的高度经过核算，既给下方料桶的拆卸留出足够操作空间，也保证设备运行时的重心稳定，即使三台电机同时满负荷运行，机架的振幅也能控制在试验允许的范围内。设计过程中首先考虑的是小容积试验的操作便利性，顶部台板的驱动单元安装位做了定位止口设计，装配时不需要反复调整同轴度，能快速完成驱动部件的安装定位；搅拌桨的结构采用不同直径、不同角度的桨叶组合，靠近桶壁的桨叶做了贴壁刮料设计，能持续将粘附在桶壁的物料刮入混合流场，中心位置的桨叶负责高速分散，

　　底部的桨叶负责将沉积在桶底的物料向上翻送，三组桨叶的转速可独立匹配调整，针对不同粘度、不同混合要求的物料，可以灵活设置各轴的转速差，实现从低粘度液体到高粘度膏体、粉体颗粒的混合适配。安装边界方面，设备整体占地尺寸适配常规实验室试验台的安装空间，支腿的安装孔位间距经过标准化设计，不需要额外定制安装基座，采用常规膨胀螺栓即可完成固定；顶部驱动单元的接线端统一设置在台板侧面的接线盒内，布线整齐，避免试验过程中管线干涉搅拌部件的运行。料桶的有效容积严格控制在50升，装料系数按照0.6设计，常规试验时装料量不超过30升即可保证混合过程无溢料风险，桶身采用透明可视化材质可选，方便试验人员全程观察物料的混合状态，

　　记录不同搅拌时长下的物料均匀度变化。和量产型搅拌设备不同，这套试验设备的结构做了轻量化设计，整体重量控制在单人可辅助搬运的范围内，方便实验室内部调整摆放位置，同时所有与物料接触的部件都采用快拆结构，不需要专用工具即可完成桨叶、料桶的拆卸，方便试验后清理残留物料，避免不同配方物料交叉污染影响试验结果。在结构强度校核上，顶部安装台板采用加厚钢板折弯焊接成型，三台电机的安装位置下方都设置了加强筋，避免电机运行时的振动导致台板变形，进而影响搅拌轴的同轴度，造成密封件磨损、桨叶刮蹭桶壁的问题；搅拌轴采用不锈钢材质加工，轴端设置了双道密封结构，既防止粉体物料从轴缝溢出，也避免润滑油脂泄漏污染物料。机架的焊接位置都做了去应力处理，焊接完成后整体加工安装基准面，保证三个搅拌轴的安装垂直度误差控制在允许范围内，长时间运行也不会出现轴晃动、桨叶碰擦的故障。
