希德拉乌利卡断头台控制操作装置

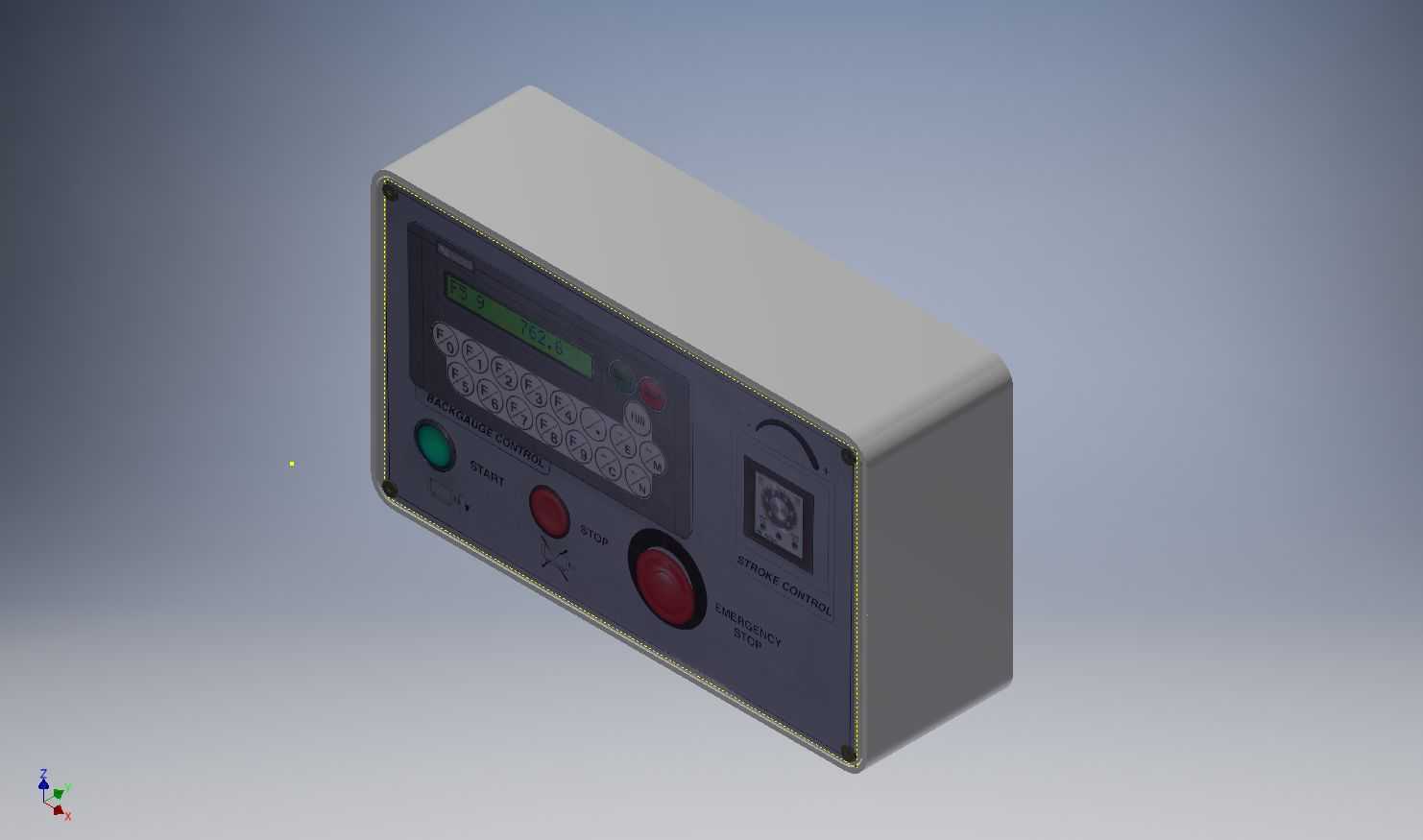

　　这款电控操作装置主要配套断头台类裁切、冲切类生产设备使用，在卷材加工、板材裁切、金属冲剪这类需要执行定长切断工序的生产场景中，承担设备运行状态监控、操作指令下发、异常工况急停的核心交互作用。日常生产中，操作人员可通过面板上的按键输入裁切长度、单次/连续作业模式、进给速度等工艺参数，面板上方的显示屏可实时反馈当前进给位置、累计加工数量、设备运行负载等关键数据，无需额外外接显示终端即可完成常规参数调整与状态查看。面板上设置的多枚功能按键做了分区排布，绿色按键对应设备启动运行，红色带防护圈的大尺寸按键为急停按钮，在出现卡料、进给错位等异常情况时，操作人员可快速拍下切断设备动力输出，避免设备损坏或安全事故，其余功能按键对应参数调整、

　　模式切换、复位等常规操作，按键凸起高度适配戴劳保手套操作的场景，不会出现按压无反馈或误触的问题。从结构设计来看，整个装置采用封闭式金属壳体，壳体边角做了圆弧过渡处理，既避免安装搬运过程中锐边划伤操作人员，也能提升壳体整体抗形变能力，在车间多尘、有少量切削液飞溅的环境下，壳体接缝处做了密封处理，可阻挡粉尘、液滴侵入内部电路板，提升装置在复杂车间环境下的运行稳定性。面板区域采用内嵌式安装设计，操作界面与壳体前端面齐平，不会因为物料剐蹭导致按键损坏或面板刮花，显示屏表面覆盖透明防护层，可抵御日常操作中的轻微磕碰。安装边界方面，壳体背部预留了标准电气安装卡扣，可直接嵌入设备电控柜的标准安装开孔，

　　也可通过壳体侧面的安装孔使用螺栓固定在设备操作侧的支架上，安装时需预留背部接线空间，接线端子排布在壳体背部下方区域，强电、弱电端子做了分区隔离，避免信号干扰，接线完成后可通过卡扣式盖板遮挡接线区域，防止积尘或误碰接线端子。设计过程中优先考虑操作的人机工程性，操作面板的倾斜角度适配操作人员站立操作时的视线角度，无需刻意低头或抬手即可完成所有按键操作与数据查看，急停按钮设置在面板右下角区域，刚好对应操作人员右手自然下垂可快速触及的位置，符合安全设计规范中急停装置易触及的要求。面板上的状态指示灯与按键做了对应标识，即使是新入职操作人员也可快速识别各按键功能，降低培训成本。装置内部的电路板采用模块化设计，不同功能模块独立排布，

　　后续如果出现按键损坏、显示故障等问题，可单独更换对应模块，无需整体更换整个操作装置，降低后期维护成本。壳体的散热结构设置在背部下方，采用自然对流散热方式，无额外散热风扇，可避免风扇转动吸入粉尘的问题，长时间连续运行时壳体内部温度可保持在电子元件允许的工作范围内，不会出现过热导致的运行不稳定问题。在实际配套使用时，该装置可直接对接设备的PLC控制单元，传输距离满足常规设备的布线要求，信号传输稳定无延迟，操作人员按下按键后设备可即时响应，不会出现操作滞后的问题，适配多数金属加工、包装裁切类断头台设备的电控配套需求，可作为设备原厂标配操作部件，也可作为老旧设备电控改造的替换部件使用。
