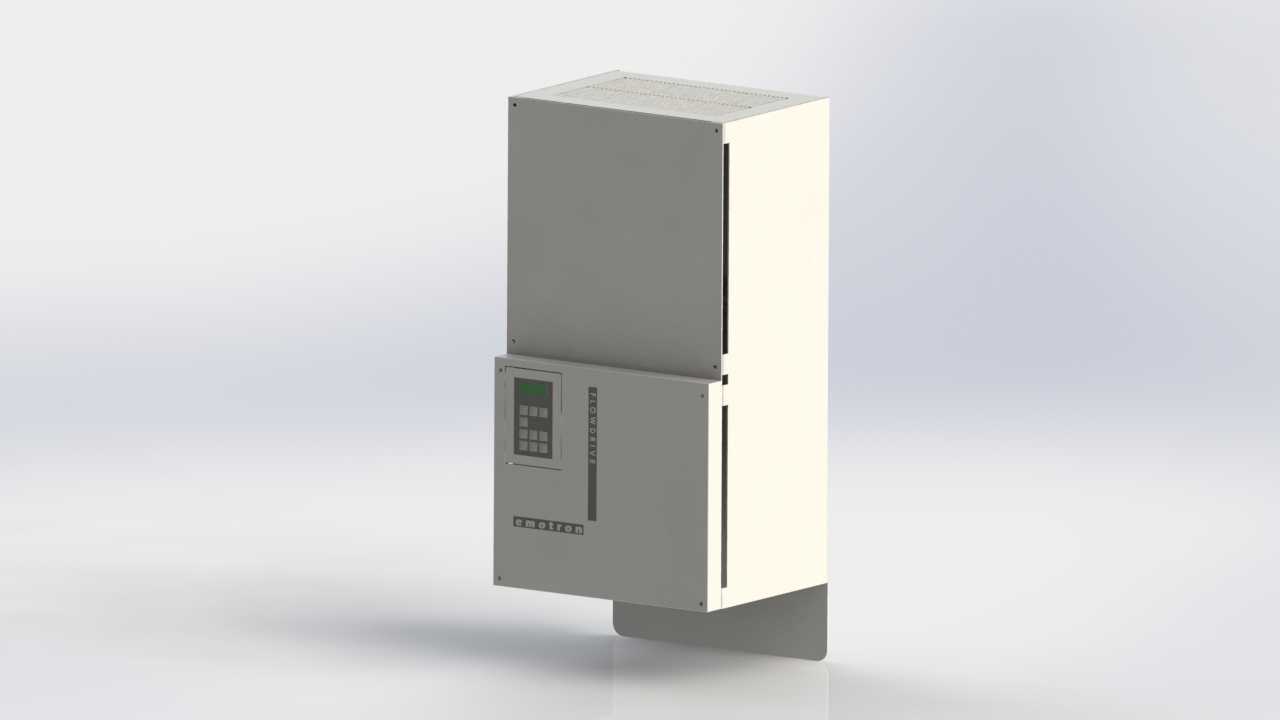

施耐德Flowdrive变频驱动装置外壳结构

　　这款壁挂式驱动装置的外壳结构，是面向工业流体控制场景打造的电控防护壳体，日常主要配套水泵、风机类负载的变频驱动单元使用，在市政供水、暖通循环、工业流体输送的电控柜配套场景中十分常见。从结构设计逻辑来看，壳体采用上下分段式布局，下半区域集成了人机交互操作面，预留了按键操作区与状态指示灯的安装位，现场调试人员无需打开柜门即可完成参数读取、基础操作调整，上半区域为功率单元与主控板的安装腔体，腔体内部预留了散热风道的走向空间，能够适配功率器件的自然散热或强制风冷需求，避免运行过程中热量堆积触发器件过热保护。安装边界上，壳体背部设计了一体化壁挂挂装结构，无需额外加装安装支架即可直接固定在电控柜安装板或者车间墙面的承重点位上，

　　挂装点位的间距经过适配，能够兼容常规工业电控安装的标准孔位排布，壳体整体的进深尺寸控制在合理范围，不会过多占用柜内纵深空间，即便在排布紧凑的低压电控柜内，也能预留出足够的接线与走线空间。外壳的侧边做了折边密封结构，配合接缝处的密封胶条能够达到常规工业环境要求的防护等级，可阻挡车间内的粉尘、飞溅水滴侵入内部电路，适配多数工业现场的复杂运行环境。操作面的按键区域做了下沉式设计，能够避免日常搬运、安装过程中误触按键造成参数改动，状态指示灯的排布对应设备运行、故障、通讯等不同状态，现场巡检人员站在设备前方即可快速识别设备运行状态。壳体的进出线位置预留了标准化的格兰头安装位，强电动力线与弱电控制线的走线区域做了物理分隔，

　　能够减少强电对弱电通讯信号的干扰，接线完成后可通过配套的密封接头完成进线位置的防护处理。从建模细节来看，壳体的所有折弯圆角、安装卡扣位置、面板拼接缝隙都按照实际钣金加工的工艺要求做了还原，没有出现违背钣金加工逻辑的直角死边或者无法成型的结构特征，壳体表面的喷涂质感、操作面板的丝印区域位置也和实际量产产品保持一致，能够直接用于电控系统的布局仿真、安装干涉校验，也可作为工业场景三维可视化展示的配套设备模型使用。在实际项目选型过程中，这类外壳结构的尺寸参数直接决定了柜内排布的空间预留量，建模时还原的安装孔位、外轮廓尺寸能够帮助结构设计人员提前完成柜内布局规划，避免现场安装时出现与其他电气元件干涉、柜门无法正常闭合的问题，同时壳体的散热空间预留设计也能为热仿真分析提供准确的模型基础，帮助设计人员提前评估驱动单元长时间满负载运行时的腔体内部温度分布，优化散热风道设计。
