1000升双轴分散搅拌设备结构设计

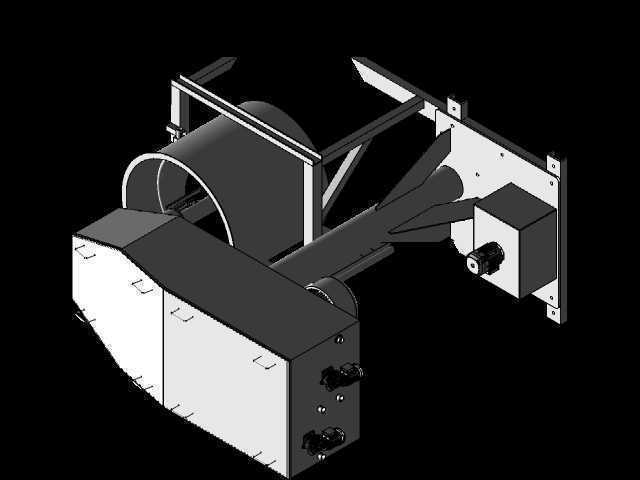

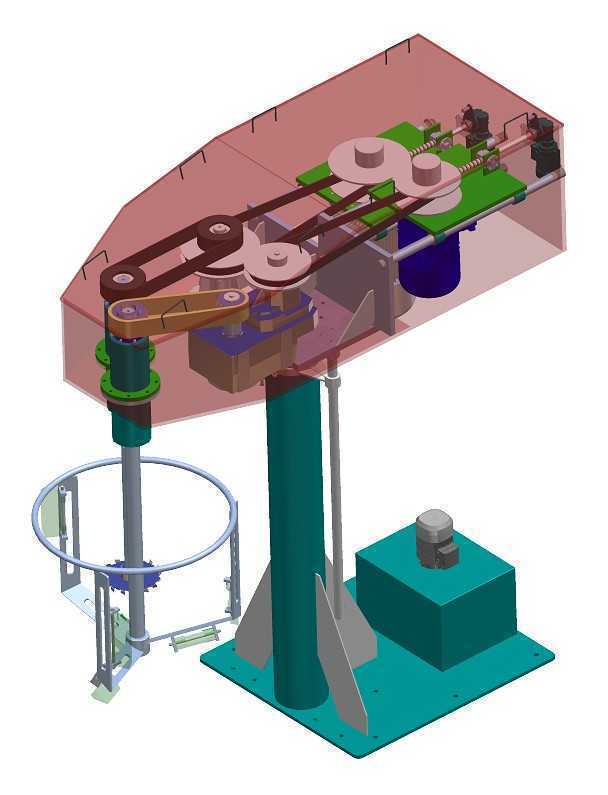

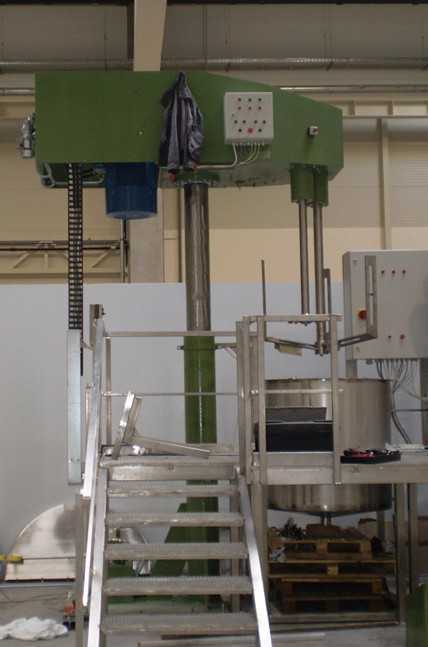

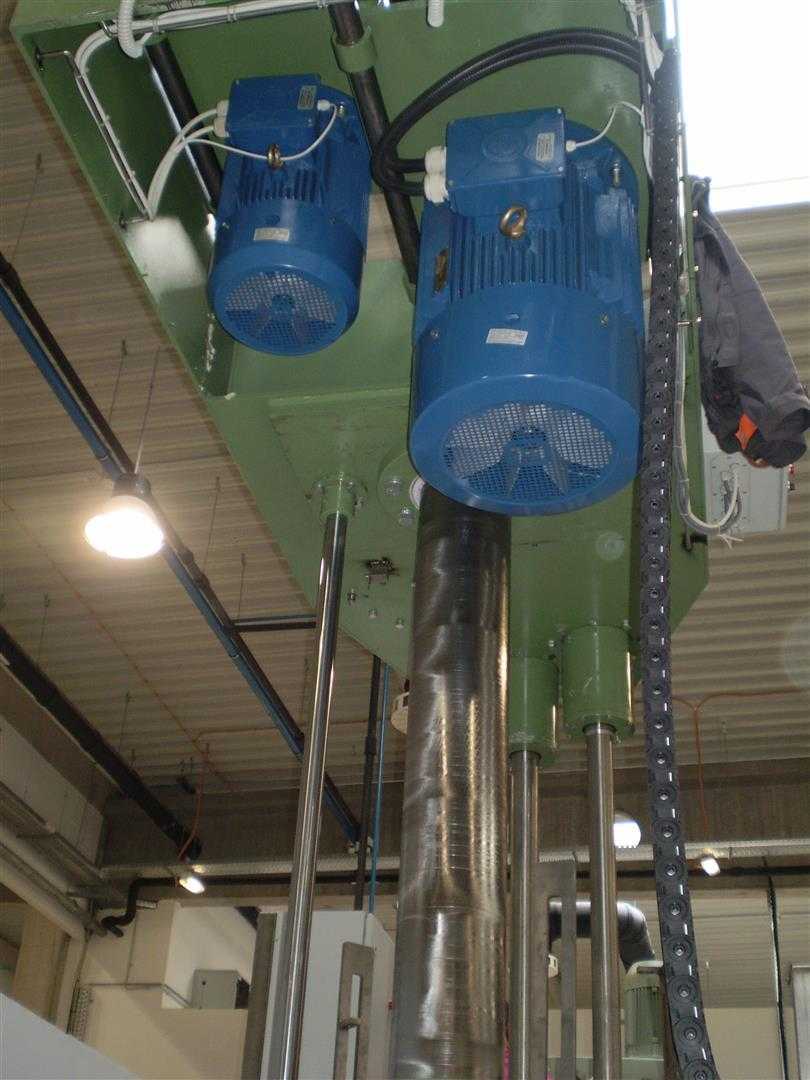

　　这款1000升规格的双轴分散设备，主要面向中高粘度物料的混合分散工序，常见于涂料、油墨、胶粘剂、色浆这类化工产品的生产场景，也可适配新能源行业电极浆料、食品行业高粘度酱料的均质分散作业，相比单轴分散设备，双轴结构能在料桶内形成更复杂的流场，避免单轴作业时桶壁附近物料循环不足、分散死角多的问题。从结构布局来看，设备采用单立柱悬臂式支撑结构，底部为整块钢板焊接加工的安装底座，底座上预留了地脚螺栓安装孔，安装时需保证底座平面水平度误差不超过0.5mm/m，避免立柱倾斜导致搅拌轴运转时出现偏摆、密封件异常磨损的问题。立柱采用厚壁无缝钢管焊接加工，侧面设置有升降导向滑轨，配套的升降驱动机构布置在底座右侧的独立安装腔体内，

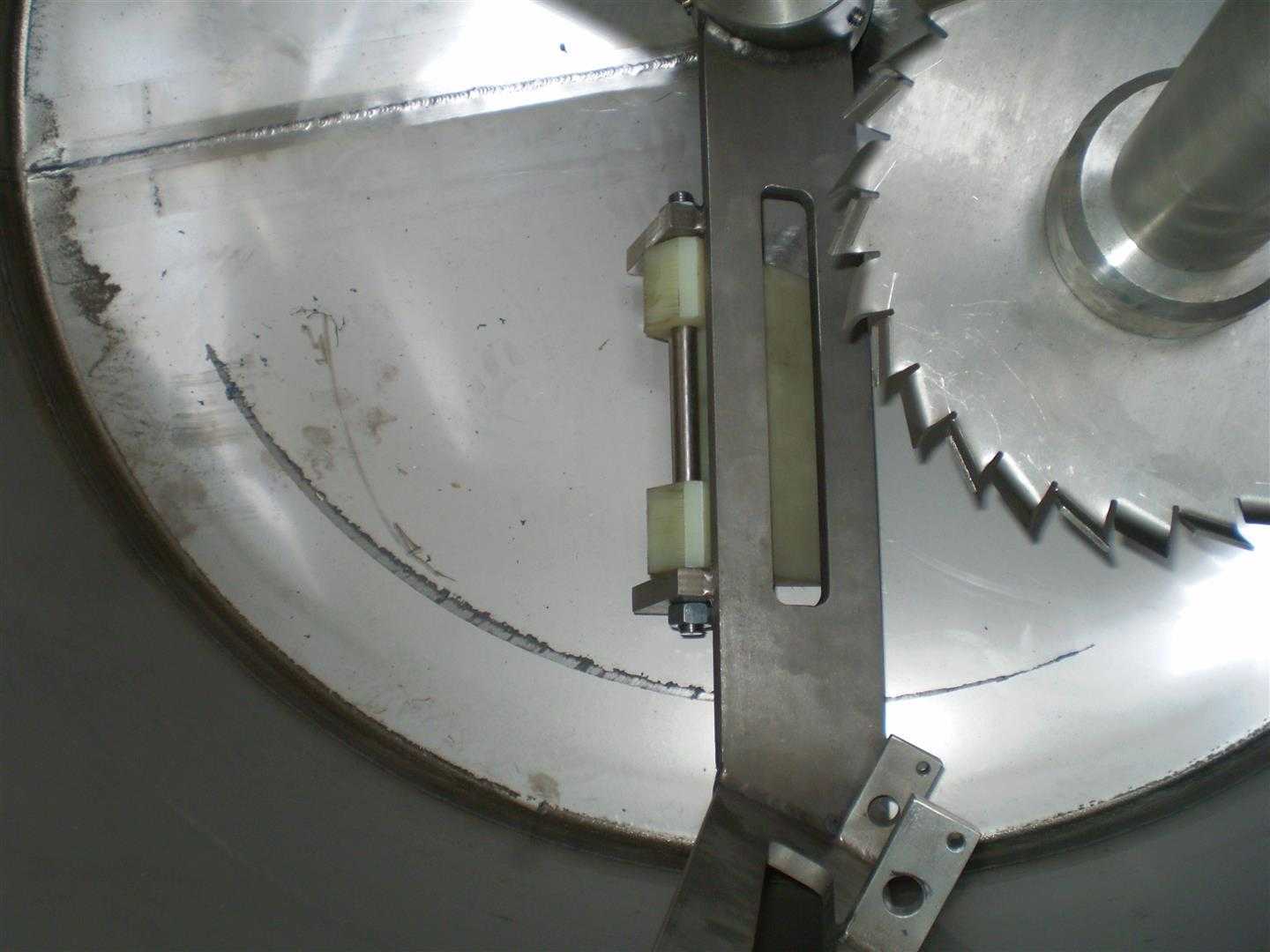

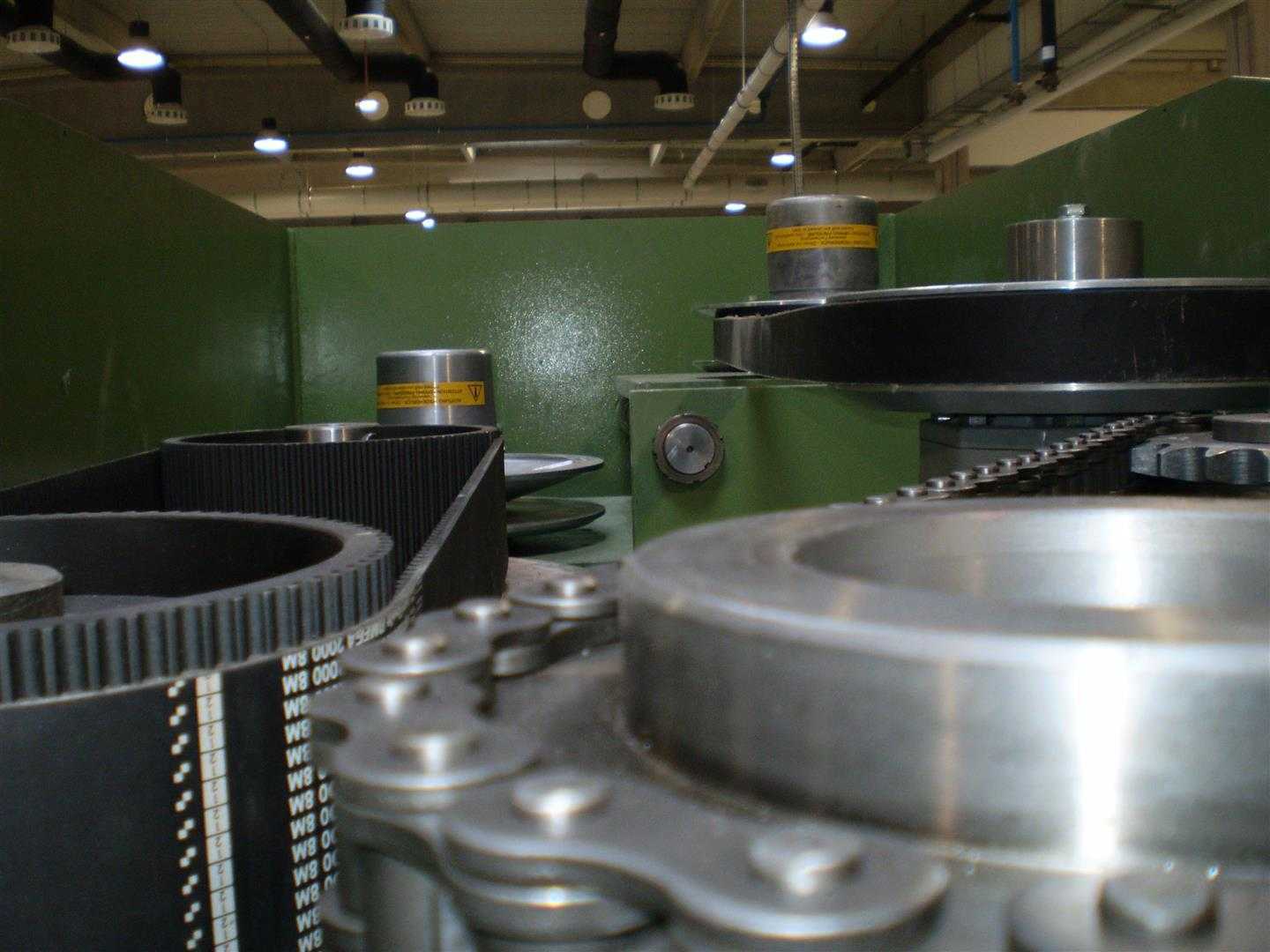

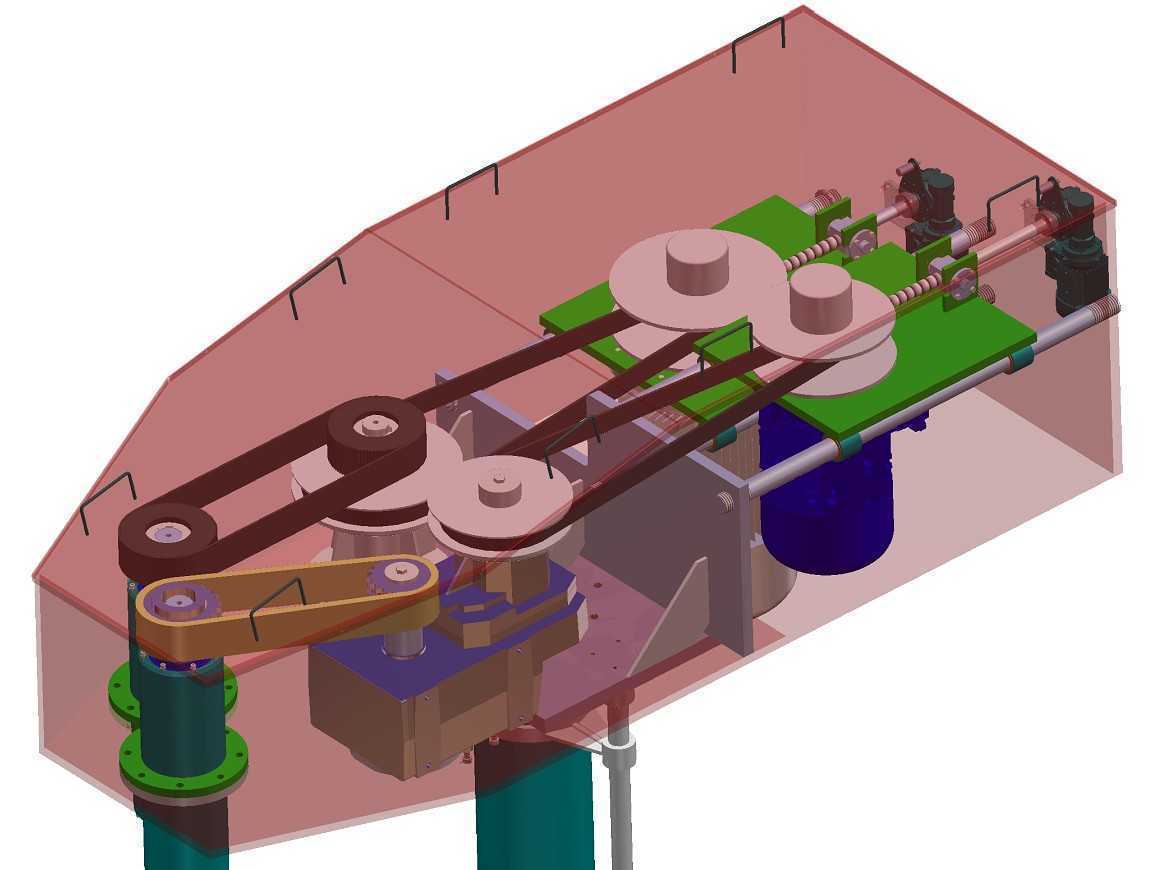

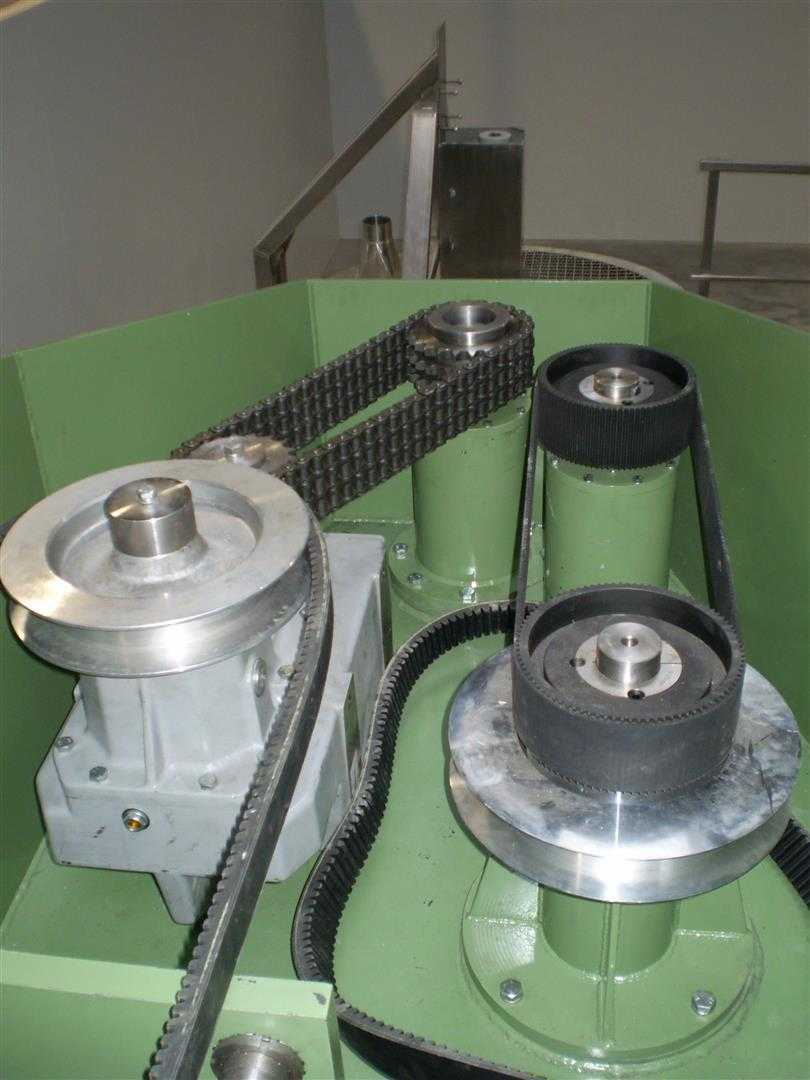

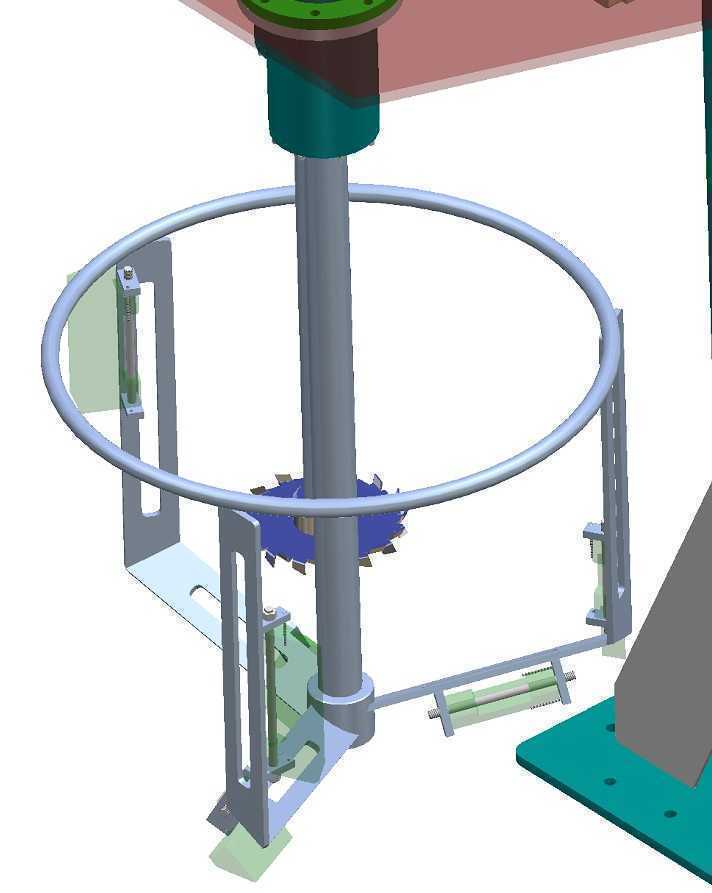

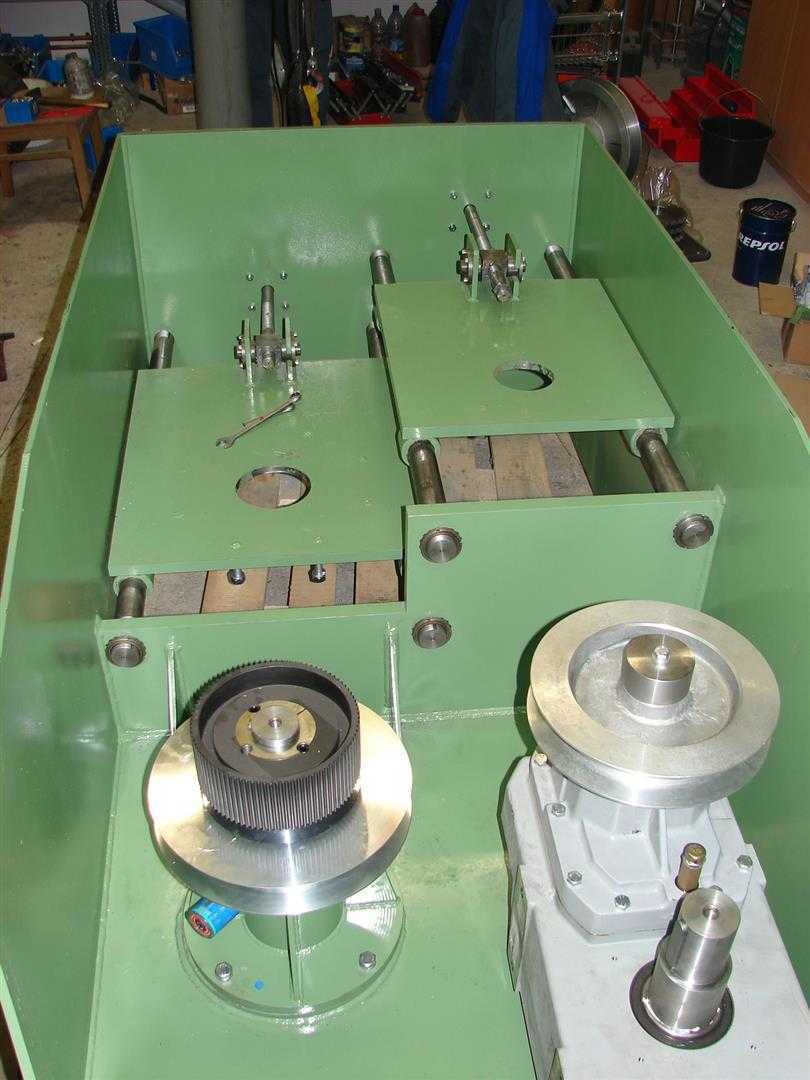

　　可带动整个传动箱组件沿立柱上下滑移，升降行程匹配1000升标准料桶的高度，方便作业完成后提升主轴、更换料桶或者清理搅拌部件。传动部分的设计采用皮带传动搭配齿轮减速的组合结构，动力输入后通过多楔带将动力传递至两根平行布置的分散主轴，带传动结构能在设备过载时起到打滑保护的作用，避免硬传动导致的主轴弯折或者电机烧毁问题，两根主轴的转速可根据物料特性做差异化匹配，高速轴端搭配分散盘，负责对物料施加剪切力，打碎团聚的粉体颗粒，低速轴端搭配框式搅拌桨，负责推动整桶物料形成大循环，将桶壁、桶底位置的物料持续输送到高速分散盘的作用区域，避免物料沉底或者粘壁。设备上部的护罩采用半透明工程塑料制作，既可以防护传动部件避免杂物卷入，

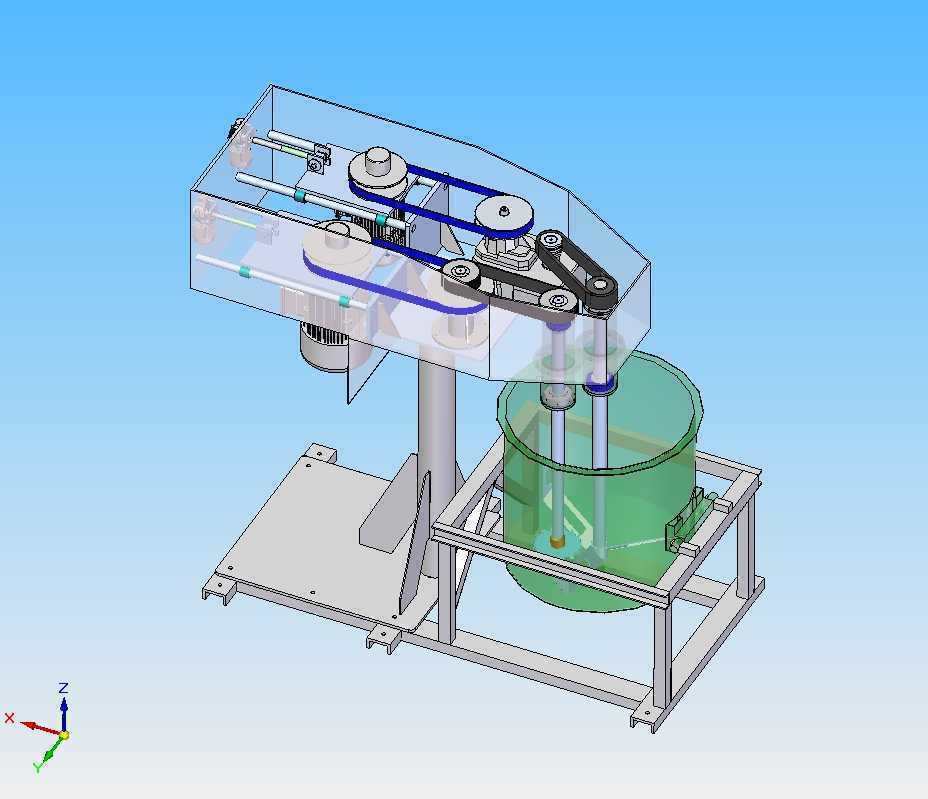

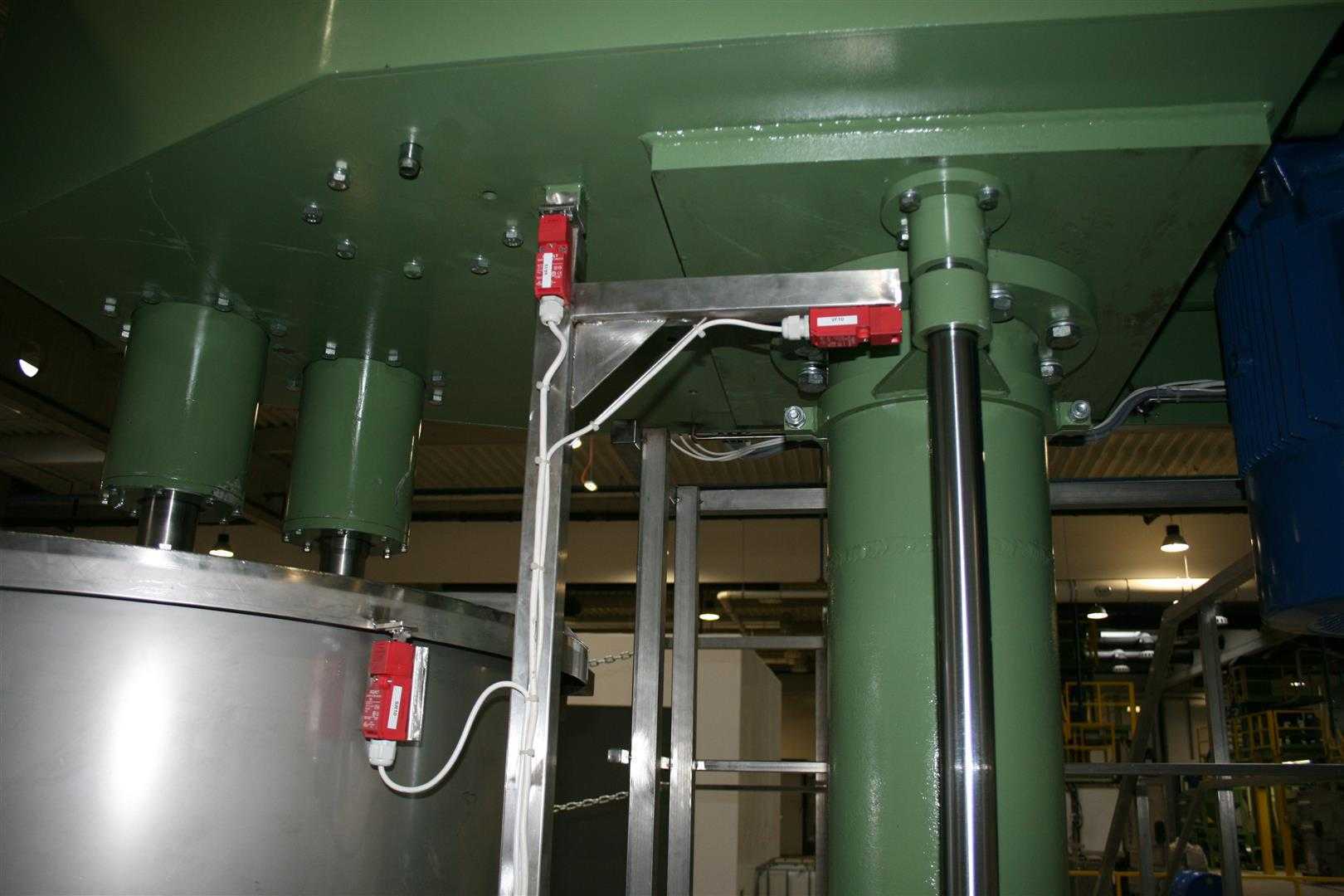

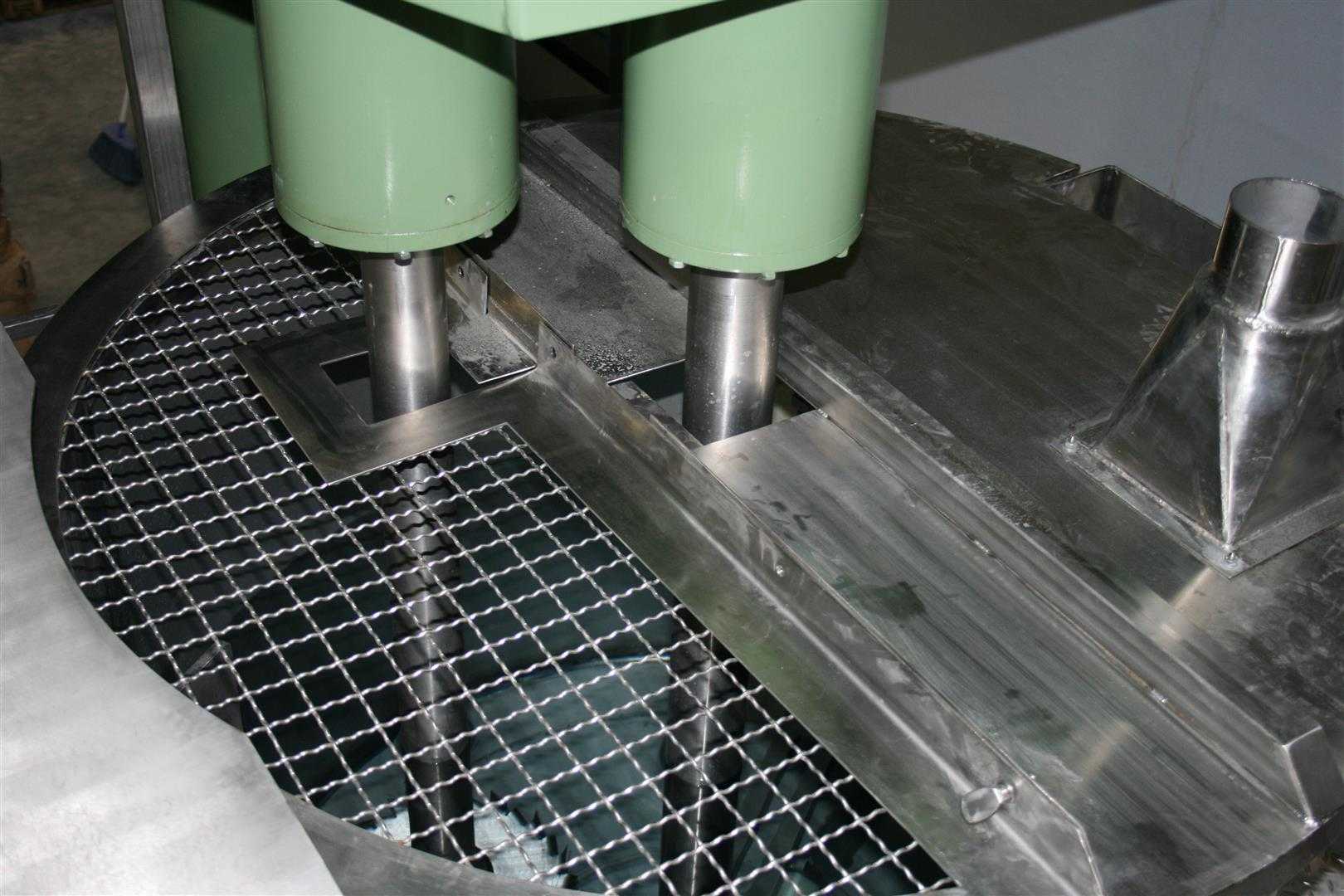

　　也能方便运维人员日常观察皮带张紧度、传动部件运转状态，护罩采用快拆结构设计，日常维护时不需要完全拆解上部结构即可快速更换皮带或者调整张紧轮位置。主轴的密封部位采用组合式密封结构，可适配带溶剂挥发的物料作业场景，避免运转过程中物料溅出或者溶剂挥发外泄，密封件采用模块化设计，磨损后可快速更换，不需要拆解整个主轴组件。料桶定位结构设置在底座前部，采用环形限位护栏搭配底部定位块的结构，作业时将1000升标准移动料桶推至限位区域内，定位块可卡住料桶底部的万向轮支架，避免分散作业过程中料桶出现移位、晃动的问题，护栏高度适配料桶下部的加强圈位置，可抵消搅拌过程中物料对流产生的侧向推力。从安装边界来看，设备整体占地尺寸约为长1800mm、

　　宽1200mm，安装时需要在设备周边预留不小于800mm的操作维护空间，顶部需要预留不小于500mm的吊装空间，方便后期维护时吊装传动箱或者主轴组件。设备的电气控制元件可集成在底座右侧的控制箱内，接线时需做好防爆密封处理，适配易燃易爆溶剂类物料的生产车间防爆要求。在结构设计过程中，需要重点校核立柱的抗弯强度，因为悬臂结构在主轴满载运转时会对立柱根部产生较大的交变弯矩，底座与立柱的连接部位需要做加强筋焊接处理，焊后需做去应力退火，避免长期使用后出现焊接部位开裂、立柱前倾的问题。两根主轴的同轴度、平行度公差需要控制在0.1mm以内，避免高速运转时出现轴端跳动过大、分散盘碰擦料桶内壁的问题，皮带轮的安装需要做动平衡校正，减少设备运转时的振动噪音。这款双轴分散设备的结构设计兼顾了作业效率与运维便利性，双轴配合的流场设计可将分散作业时间缩短30%左右，同时模块化的部件设计能降低后期的维护成本，适配多品种小批量的化工生产场景，也可根据实际生产需求调整主轴长度、分散盘直径、桨叶形式，适配不同容积、不同粘度特性的物料分散作业需求。
