波浪握持防滑异形操作手柄结构

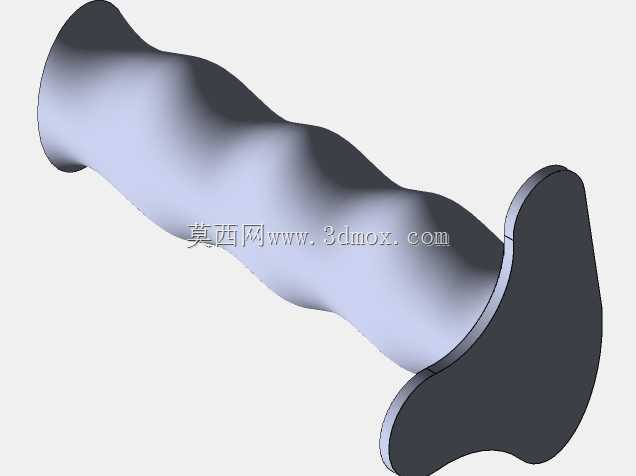

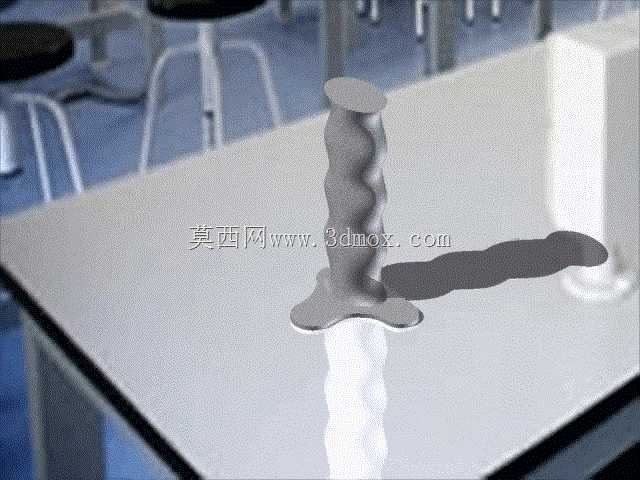

　　这类带波浪握持纹理的异形手柄，多应用在需要频繁手动施力操作的工业设备、工装夹具、检测治具以及小型手动工具上，区别于常规光滑圆柱手柄，其核心设计逻辑围绕长时间操作的握持稳定性展开，避免操作人员带防护手套或者手部沾有少量切削液、润滑油脂时出现打滑脱手的情况。从结构上看，手柄整体分为三个功能区段，底部是三瓣式的安装定位基座，这个基座的作用是在安装时贴合设备操作端的安装面，三个均匀分布的凸耳结构既可以分散手柄承受的扭转力矩，避免长期受力后安装位置出现应力开裂，也能作为安装定位的基准，保证手柄安装后与操作件的同轴度，不会出现偏斜导致操作时受力不均。中间的握持段采用连续的波浪形曲面设计，曲面的弧度完全贴合成年人手掌自然握持时的指腹弯曲形态，每一段内凹的曲面刚好对应一根手指的放置位置，操作人员握持时不需要刻意调整手势就能自然贴合，相比直纹滚花或者网纹滚花的金属手柄，这种曲面结构不会在长时间握持后硌伤手掌，即使是连续数小时的调试操作，手部的疲劳感也会明显降低。顶部的圆形挡边结构，作用是防止握持时手部从手柄顶端滑出，尤其是在向上提拉或者施加轴向推力的时候，这个挡边可以给手掌一个稳定的支撑面，不需要额外加大握持力度就能保证施力方向的稳定。

　　在实际安装适配层面，这类手柄的安装基座底部通常预留有内螺纹安装孔或者通孔，可适配M6到M12范围内的标准安装螺栓，能够直接替换同安装尺寸的常规圆柱手柄、星形手柄，不需要对原有设备的安装结构做额外修改，安装边界的外径控制在比握持段最大直径大15mm左右，不会和设备周边的防护板、操作面板产生干涉，即使是安装在空间紧凑的设备操作侧，也不会因为手柄突出尺寸过大影响周边部件的动作。从受力特性来看，整个手柄的壁厚设计做了等强度优化，握持段的波浪曲面在不增加整体重量的前提下，提升了杆部的抗扭截面系数，相比同直径的光滑圆杆手柄，其能承受的最大扭转力矩提升了30%左右，在需要施加较大锁紧力的工装夹具场景下，不会因为用力过大出现杆部弯曲或者断裂的情况。

　　设计这类手柄结构的时候，需要重点把控几个细节：首先是握持段波浪曲面的过渡圆角，所有曲面衔接的位置都要做R2以上的圆角处理，不能出现尖锐的棱边，避免加工时出现应力集中，同时也防止操作时划伤手部；其次是底部安装基座的接触面平面度，要控制在0.1mm以内，保证安装后手柄和安装面完全贴合，不会在反复施力后出现松动；另外握持段的表面粗糙度要控制在Ra1.6到Ra3.2之间，既保证表面足够光滑不会硌手，又保留适度的摩擦力，不会因为过于光滑出现打滑。这类手柄的材质选择范围较广，采用增强尼龙注塑成型时可以兼顾绝缘性能和轻量化需求，适合用在有绝缘要求的电气检测设备上；采用铝合金压铸成型后做阳极氧化处理，适合用在切削液飞溅的机床操作场景，耐腐蚀性能更强；采用不锈钢机加工成型的版本，则可以用在食品加工、医药生产这类有卫生要求的设备上，表面可以反复消毒不会出现锈蚀。

　　在实际设备选型替换时，需要先确认原有操作件的安装螺纹规格，以及安装位置周边的操作空间，保证手柄安装后旋转过程中不会和周边部件碰撞，同时要结合操作时的施力大小选择对应材质的版本，频繁大扭矩操作的场景优先选择金属材质的版本，轻量操作场景可以选择工程塑料版本降低成本。从三维建模的角度来看，这类手柄的建模重点在于波浪曲面的连续性，需要保证曲面G2连续，避免出现曲面褶皱导致后续注塑或者机加工时出现表面缺陷，底部三瓣基座的位置要和握持段做顺滑的过渡衔接，减少应力集中点，顶部挡边的边缘也要做倒圆角处理，提升整体操作的安全性。
