辐条式自行车行走轮结构三维设计

　　这款辐条式行走轮是人力两轮代步车的核心行走承载部件，日常应用覆盖城市通勤自行车、山地休闲自行车、儿童自行车等多款乘用车型，作为直接接触地面的传力结构，需要同时承担骑乘者重量、路面冲击载荷、驱动制动力矩传递等多重功能，设计过程中需要平衡结构强度、转动惯量、维修便利性三者的关系。

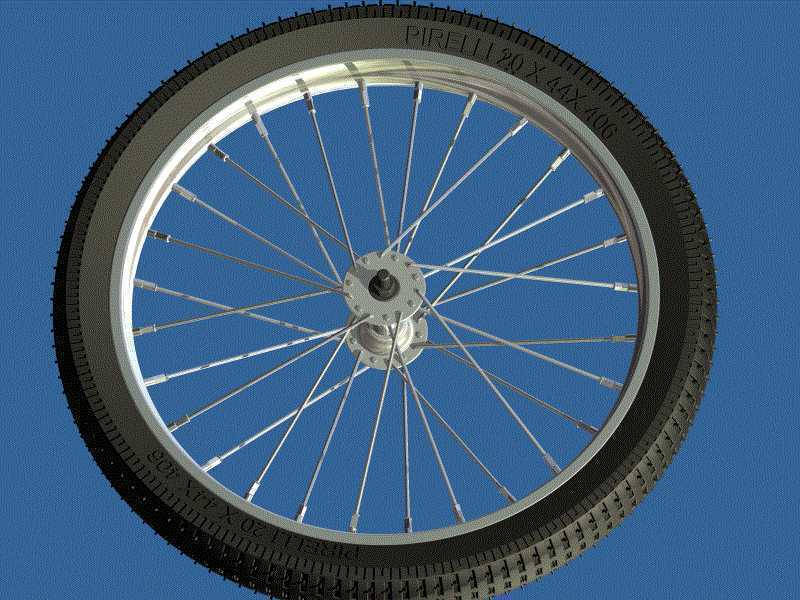

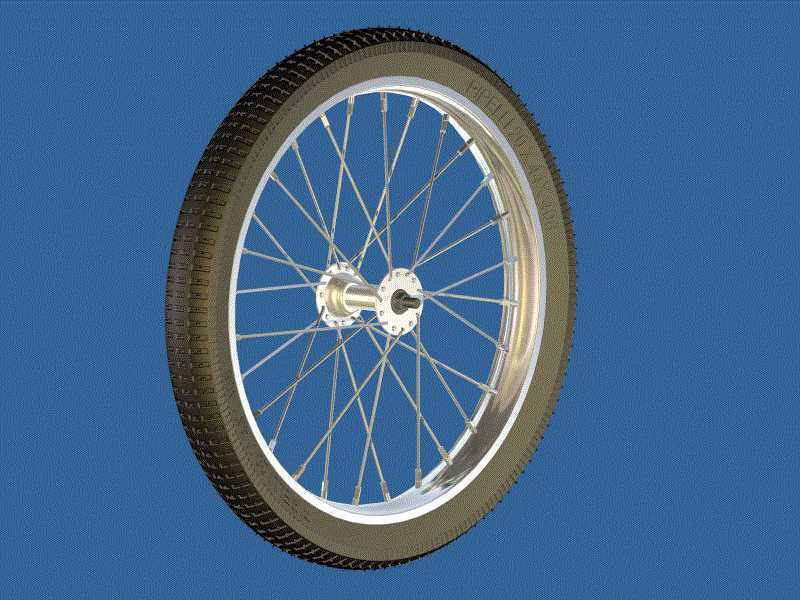

　　从结构设计逻辑来看，这款轮组采用经典的钢丝辐条张力承载结构，而非一体式铸造成型轮辋，核心思路是利用多根细辐条的预紧拉力，将轮辋受到的径向、轴向载荷均匀传递到中心轮毂位置，相比同强度的实心轮结构，能大幅降低轮组自身重量，减少骑行过程中的转动惯量，让骑乘者起步、加速、爬坡时的动力损耗更低。轮组最外侧是带防滑花纹的橡胶外胎，胎面的凸起纹路设计是为了在干燥铺装路面、湿滑路面甚至轻度非铺装路面提供足够的抓地力，避免骑行过程中出现侧滑、驱动打滑的问题，外胎内侧可配合安装内胎或者直接采用真空胎结构，缓冲路面传来的小幅颠簸振动，提升骑乘的舒适程度。

　　轮辋部分采用金属辊压成型的圈型结构，截面为带凹槽的异形设计，既可以卡住外胎的胎边实现可靠密封固定，也为辐条端部的安装螺母提供了固定点位，轮辋的径向圆跳动、端面圆跳动公差是设计中的核心控制指标，公差过大会导致轮组转动时出现明显偏摆，既增加骑行阻力，也会带来刹车偏磨、行驶不稳的安全隐患。辐条采用等直径高强度金属线材制作，两端分别打制弯头和螺纹结构，弯头端卡入轮毂法兰的固定孔内，螺纹端穿过轮辋的安装孔后用铜制条母锁紧，通过调整每根辐条的张紧力，就能完成轮组的正圆校正、偏摆校正，后期使用过程中如果出现辐条松动、轮组变形的情况，也可以通过专用条扳手重新调整校正，不需要整体更换轮组，维修成本远低于一体式轮组。

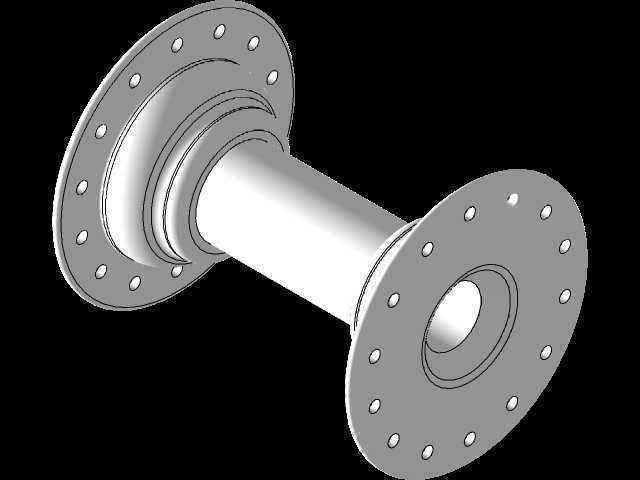

　　中心的轮毂部分是轮组的核心传力部件，中部设计有适配标准轴承的安装位，可配合轮轴安装到车架前叉或者后叉的安装槽内，轮毂两侧的法兰盘均匀分布辐条安装孔，孔位的角度、数量经过匹配计算，保证辐条安装后形成稳定的三角受力结构，能够承受骑行过程中遇到的冲击载荷不会出现辐条断裂、法兰变形的问题。如果是后轮使用的同结构轮组，轮毂一侧还会设计飞轮安装位，用来传递脚踏传来的驱动扭矩，前轮轮毂则可以根据需求预留碟刹安装座或者适配V刹的摩擦接触面，满足不同刹车系统的安装需求。

　　从安装边界尺寸来看，这款轮组的直径适配常规20寸到26寸不等的自行车型号，轮组的轴向宽度匹配标准自行车前叉、后叉的开档尺寸，安装时只需要将轮轴卡入叉体的安装槽内，锁紧固定螺母即可完成装配，不需要额外做结构修改。轮组的整体重量控制在合理区间，既保证日常通勤、轻度越野的强度需求，也不会因为过重增加骑乘负担，胎面的花纹深度、橡胶硬度经过匹配设计，兼顾耐磨性能和抓地性能，正常城市通勤使用场景下可以满足长期使用的寿命要求。

　　在实际建模过程中，每根辐条的空间角度都需要严格按照实际编圈逻辑设置，避免出现辐条之间干涉、安装位置错位的问题，轮辋的截面轮廓、轮毂的轴承安装位尺寸都需要和通用标准件匹配，保证模型可以直接用于结构验证、装配模拟，也可以作为自行车整车设计的配套部件调用，不需要重新调整安装接口尺寸。
