维迪斯自动液压控制阀组集成结构设计

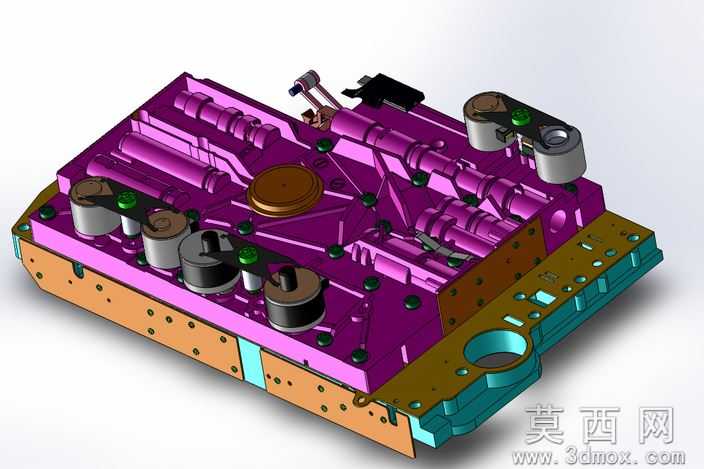

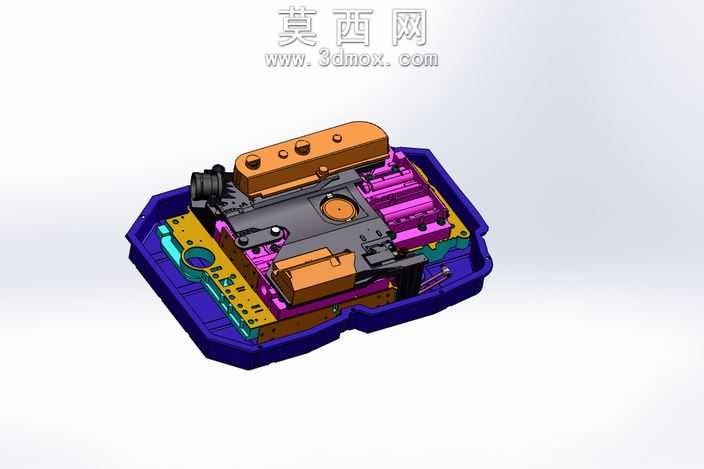

本作品为液压系统集成控制阀组的三维建模设计，采用三维参数化建模方式完成整体结构搭建，首先对阀组的核心安装基板进行分层建模，基板采用多材质分区设计，上层为紫色阳极氧化铝材质的油路安装板，中层为橘色防锈钢制支撑底座，下层为青蓝色液压油导流端盖，三层结构通过内六角螺栓完成精准定位装配，所有螺栓孔位均按照液压阀安装标准进行参数化阵列排布，保证孔位同轴度与安装面平面度符合行业公差要求。建模过程中对每一个外置液压元件进行1:1比例还原，包括顶部的圆柱形电磁换向阀、圆形压力调节阀、侧置的油路接头组件、小型传感器模块，所有元件的安装接口均与基板上的油路口径一一对应，避免出现装配干涉问题。渲染阶段针对不同材质分别调整材质参数，金属部件添加金属度与粗糙度分层设置，阳极氧化层部分添加细微的磨砂质感，密封胶圈部分设置橡胶材质的哑光与轻微反光效果，整体渲染采用柔和的工作室打光方案，清晰呈现阀组的分层结构与元件布局。设计思路上采用高度集成化的布局方案，将原本分散布置的多个液压控制元件整合在同一块阀板之上，大幅减少外接油路管路的数量，降低液压系统的泄漏风险，同时缩小整体安装占用空间，油路走向在阀板内部完成连通设计，避免外置管路弯折带来的油压损失，阀板边缘预留的安装定位孔可直接适配主流液压站的安装工位，侧方的大口径油口可直接对接系统主油路，顶部的电磁阀接线端预留充足的接线操作空间，兼顾液压性能与装配维护的便利性，整体结构经过干涉校验，所有活动元件无运动碰撞，静态部件之间预留合理的装配间隙，可直接用于液压系统的方案展示、装配指导与生产加工参考。
