带花键段齿轮传动阶梯轴结构设计

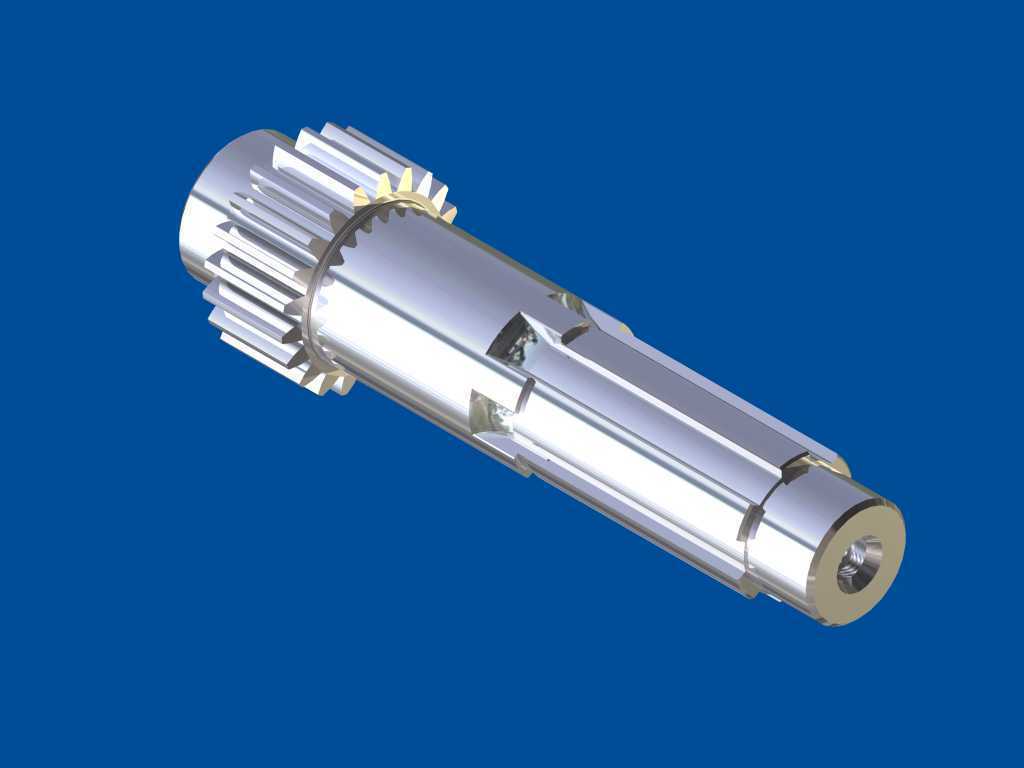

　　这类带集成齿轮段的花键阶梯轴，多应用在中小功率传动箱的动力输出链路里，常见于小型工程机械的分动箱、农用机械的变速传动单元、以及部分工业减速设备的中间传动环节，承担着扭矩传递、转速匹配、以及动力轴向输出的核心作用，区别于普通光轴或者单功能齿轮轴，这类集成式轴件把齿轮传动段、花键连接段、轴承安装位做了一体化设计，能有效减少传动链路里的零件数量，降低装配累计误差，提升传动系统的整体刚性。

　　从结构设计逻辑来看，轴体采用阶梯变径的布局是经过受力校核后的选择，靠近齿轮段的轴径做了加粗处理，因为齿轮啮合过程中会产生径向力与圆周力，加粗段可以提升轴的抗弯截面模量，避免长期交变载荷下出现轴的挠曲变形，影响齿轮啮合精度。齿轮段采用直齿圆柱齿形设计，齿向做了轻微的倒棱处理，避免装配过程中齿端磕碰产生毛刺，同时啮合启动阶段能减少刚性冲击，适合中低转速、传动扭矩平稳的工况，齿根位置做了圆角过渡，避免应力集中，这也是轴类零件设计里很容易被忽略的细节，很多新手建模时直接做直角衔接，实际生产中热处理环节很容易在齿根位置产生裂纹，长期受载也会出现疲劳断裂的风险。

　　轴身中段的花键段采用矩形花键结构，相比渐开线花键，矩形花键的加工难度更低，对中精度能满足多数通用传动场景的需求，花键的齿侧配合间隙控制在合理区间，既保证滑动配合的顺畅性，也不会因为间隙过大产生传动冲击，花键段的收尾位置做了退刀槽设计，退刀槽的宽度匹配常用铣削刀具的加工行程，同时槽底圆角做了规范处理，避免应力集中。花键段主要用来连接传动轮毂或者滑动齿轮，实现动力的切换或者扭矩的向外输出，相比普通平键连接，花键的受力接触面积更大，能传递更大的扭矩，同时对中性更好，适合高速转动下的动力连接。

　　轴的两端分别设计了轴承安装位，轴颈的尺寸公差按照过渡配合的要求做了匹配，表面粗糙度要求高于轴身其他位置，保证轴承内圈压装后能实现紧密贴合，避免跑内圈的故障。轴的末端设计了内螺纹孔与中心孔，中心孔是加工过程中的工艺定位基准，轴类零件车削、磨削、滚齿工序都需要依托两端中心孔做定位基准，能有效保证各段轴径的同轴度，内螺纹孔则用来安装锁紧挡圈，对端部的轴承或者传动件做轴向限位，防止设备运行过程中零件出现轴向窜动。

　　从安装边界来看，这类轴的轴向安装尺寸需要匹配传动箱体内腔的跨距，轴承位的跨距设置要避开轴的临界转速区间，避免运行过程中产生共振。齿轮段的齿顶圆尺寸要匹配啮合齿轮的中心距，保证啮合侧隙在合理范围，既不能因为侧隙过小出现卡滞、发热，也不能因为侧隙过大产生反向冲击。花键段的长度要匹配所连接件的滑动行程，保证挂挡或者动力接合过程中能实现全齿长啮合，避免局部受力过大导致花键齿压溃。轴上各台阶的端面都做了垂直度管控，保证轴承、齿轮等零件装配后端面能紧密贴合，不会出现倾斜导致的附加载荷。

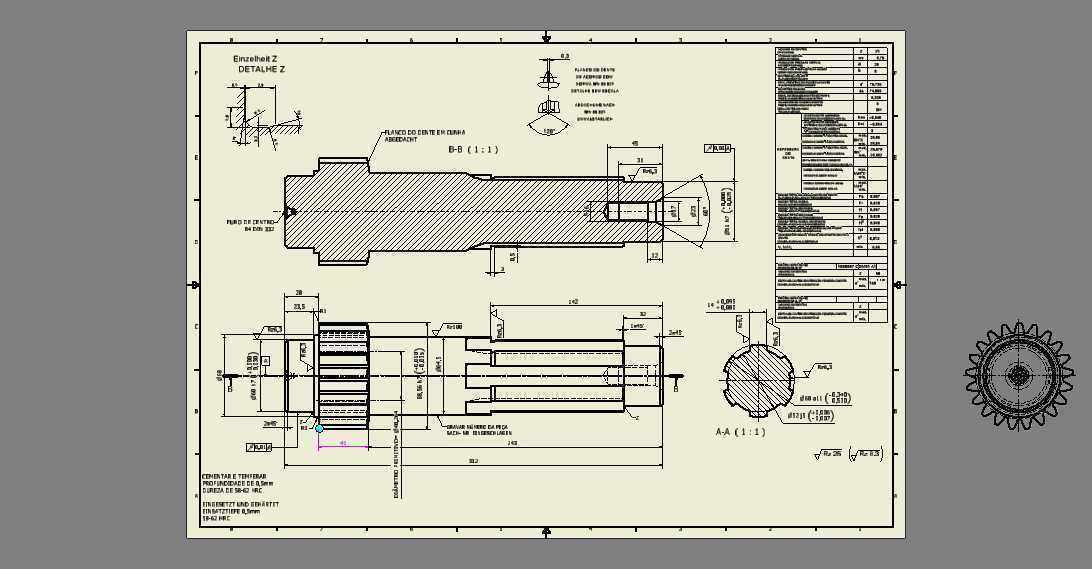

　　实际建模过程中，这类轴的特征构建要遵循加工顺序逻辑，先做基体回转特征，再依次构建齿形、花键、退刀槽、倒角、中心孔等细节，齿形部分可以通过参数化建模生成渐开线齿廓，保证齿形参数的准确性，花键部分的齿距、齿厚尺寸要符合通用传动件的标准规范，避免出现非标准尺寸导致后续配件无法替换。所有过渡位置的圆角、倒角都要按照工艺要求做出来，不能为了建模省事省略这些细节，因为这些结构直接影响零件的加工可行性与实际使用寿命，很多三维模型只做了外形轮廓，忽略工艺细节，实际生产时就会出现无法加工或者强度不足的问题。

　　这类集成式轴件相比分体式的齿轮与轴装配结构，减少了齿轮与轴之间的键连接环节，消除了键连接带来的应力集中与间隙问题，传动效率更高，结构更紧凑，适合在安装空间受限的传动箱体内使用，但对加工精度的要求也更高，因为齿轮与轴为一体化结构，齿形加工时需要保证齿圈与轴颈的同轴度，否则会出现啮合不均、传动噪音大的问题。在选型应用时，需要根据传递的额定扭矩核算轴的最小轴径、齿轮的接触强度与弯曲强度、花键的挤压强度，确保各部分结构的安全系数满足工况要求，对于冲击载荷较大的工况，还需要对轴做调质处理，齿面做高频淬火，提升表面硬度与芯部韧性，兼顾强度与抗冲击性能。
