这类分块式凸轮膨胀机构,在轴类工件内孔定心夹持、薄壁管件内撑装夹场景中应用十分广泛,常见于车床内孔加工工装、管件焊接定位台、卷材收放卷内撑轴、轴承内圈压装定位工位,相比传统三爪卡盘的点接触夹持,它的分块胀瓣能实现整圈面接触施力,不会在薄壁工件表面留下夹痕,也不会因为局部受力过大导致薄壁件变形,尤其适合铝合金薄壁管、纸质卷材、塑料筒料这类易变形工件的内撑定位。

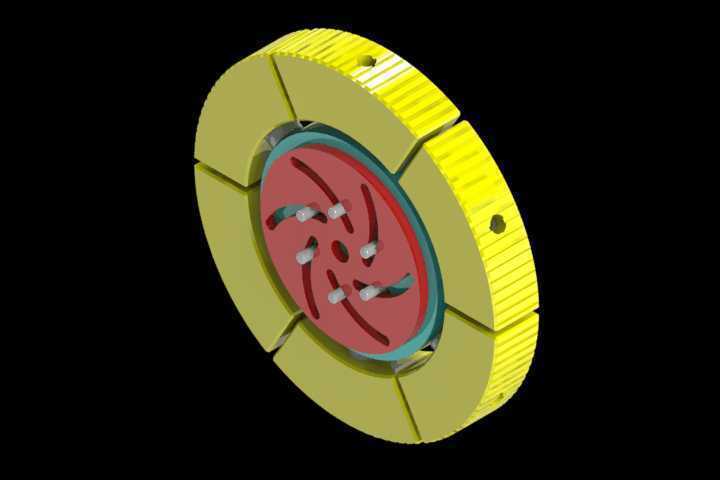

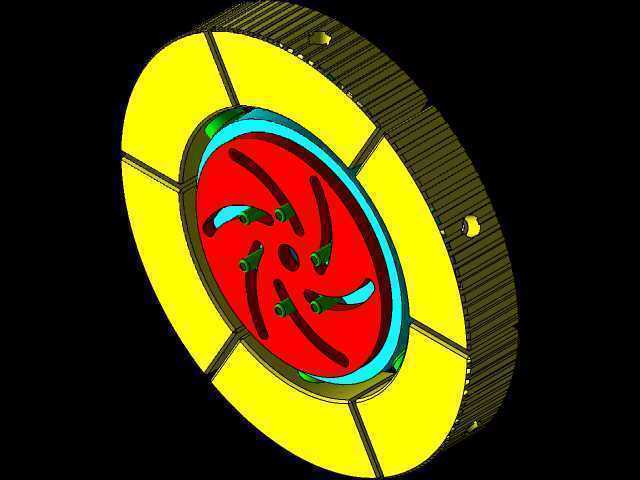

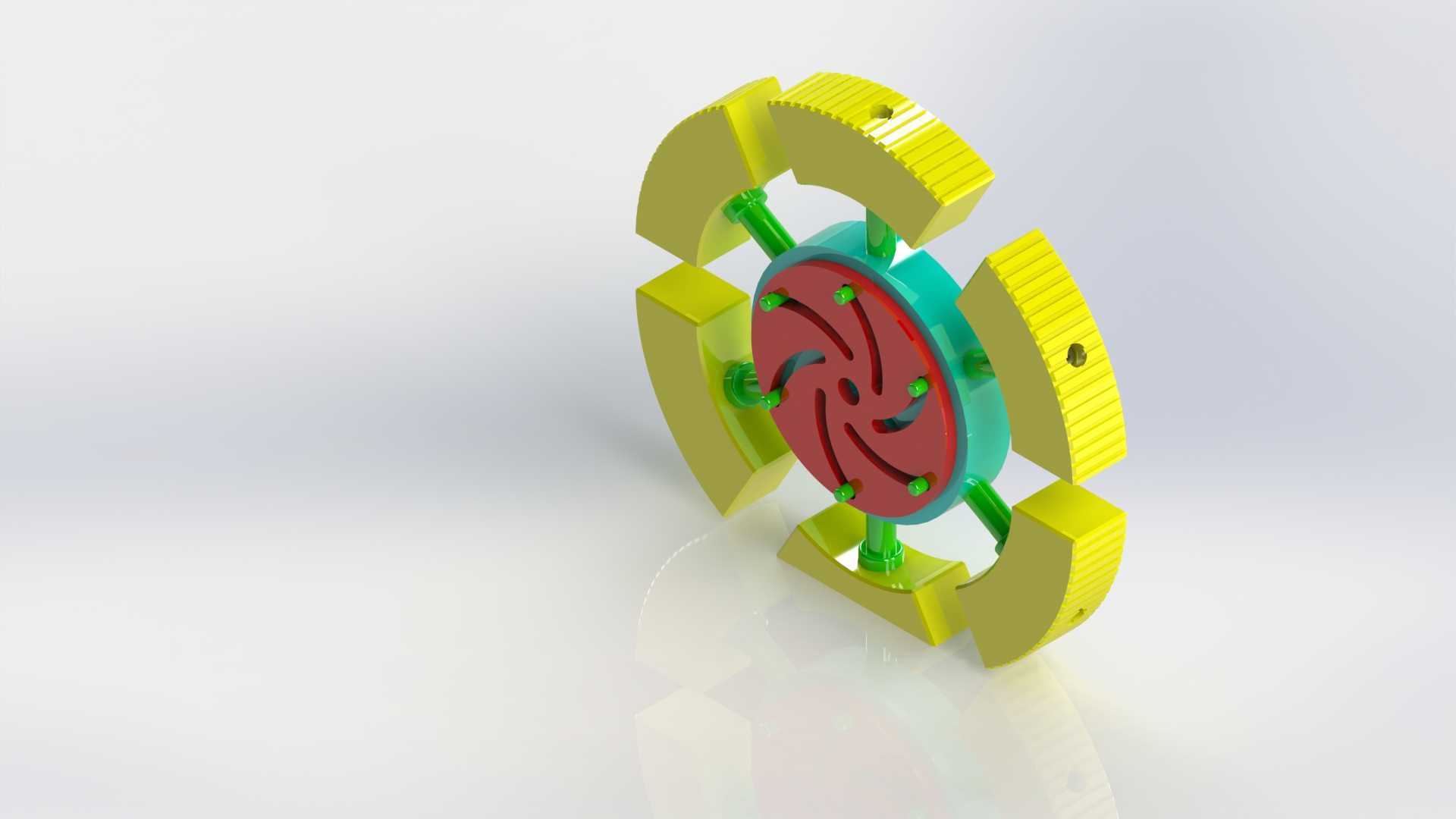

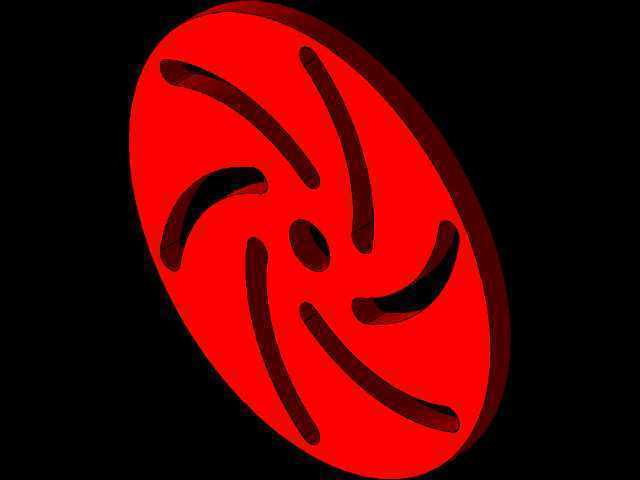

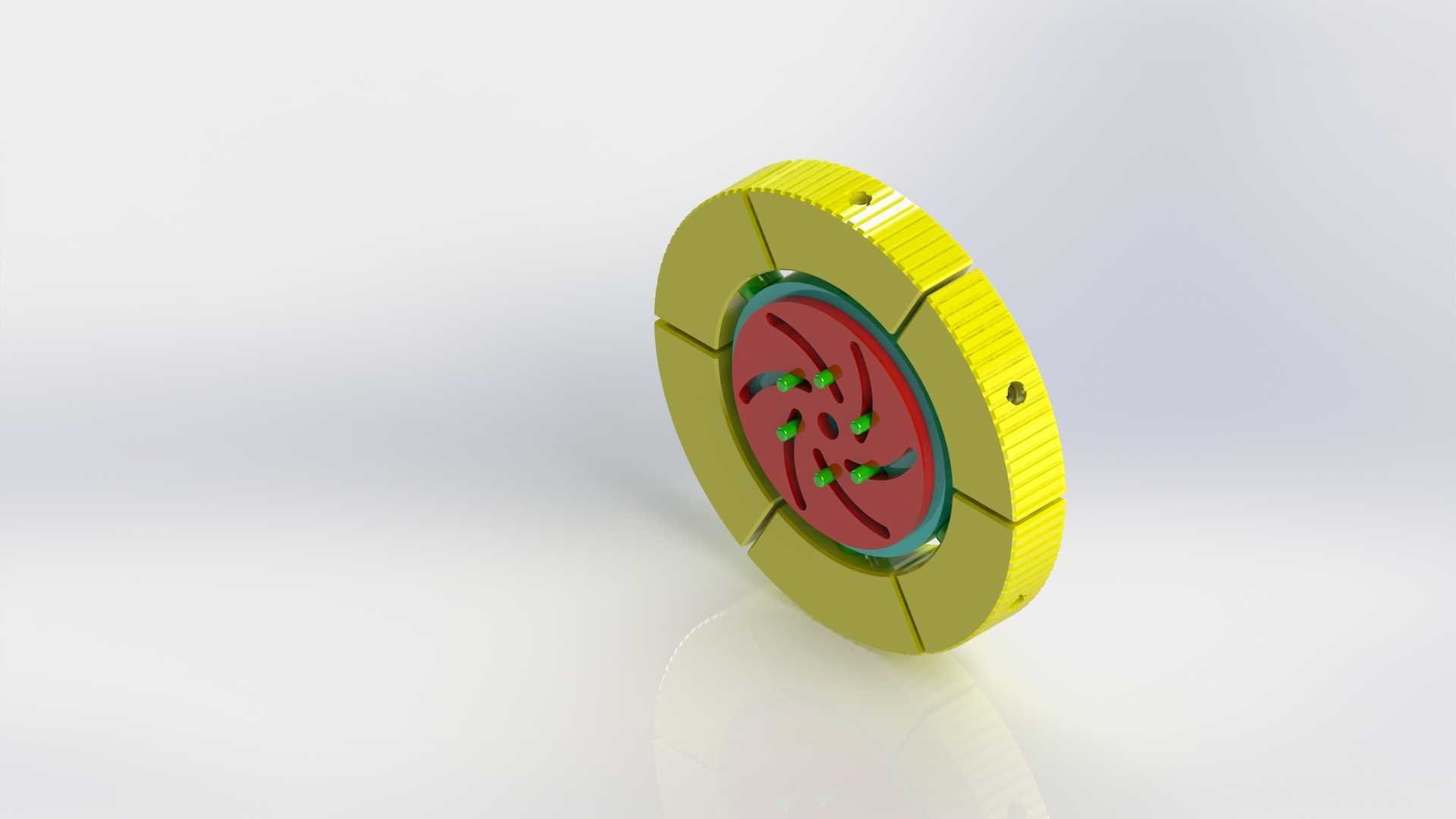

从结构逻辑来看,整套机构的核心动力输入是中心的曲线凸轮盘,盘面上加工的闭合曲线槽对应每一块胀瓣底部的驱动销,当凸轮盘绕中心轴线转动时,曲线槽的升程段会推动所有驱动销沿径向同步向外移动,带动外围的分块胀瓣沿径向均匀外扩,直到胀瓣外圆面完全贴合被撑工件的内孔壁,实现定心与胀紧;反向转动凸轮盘时,曲线槽的回程段会带动驱动销径向内收,胀瓣在复位结构的作用下回缩,即可松脱工件完成卸料。这种驱动方式的优势在于所有胀瓣的径向位移完全由凸轮曲线的轮廓精度保证,定心精度可以控制在0.02mm以内,不会出现单块胀瓣伸出量不一致导致的工件偏心问题。

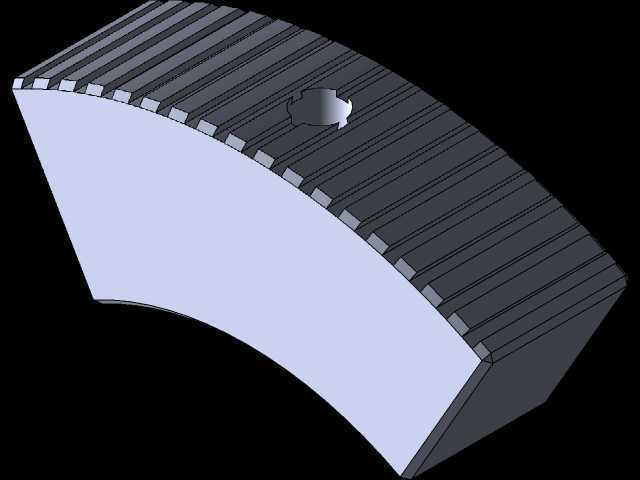

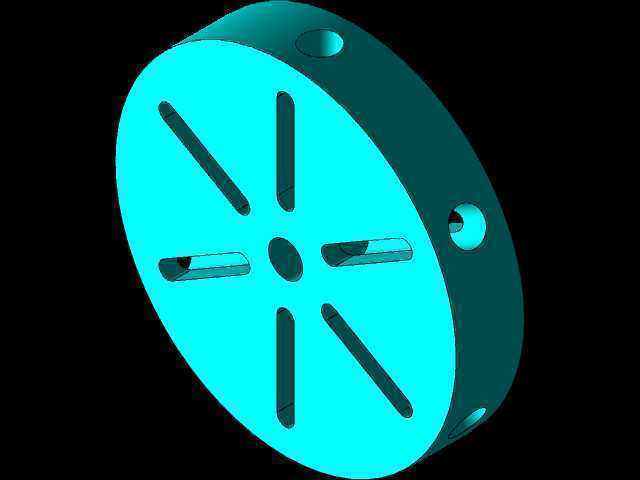

外围的胀瓣采用等分六块的分块设计,每块胀瓣的外圆弧面加工有细密的滚花纹路,目的是增加胀瓣与工件内孔壁之间的静摩擦力,避免胀紧后工件与机构之间出现相对转动,传递额定扭矩时不会打滑;胀瓣之间预留有均匀的伸缩间隙,保证胀瓣在最大胀紧行程和最小回缩行程下都不会出现相邻块干涉的问题,同时每块胀瓣的内侧都设计有与中心基座配合的导向滑槽,限制胀瓣只能沿径向做直线移动,不会出现周向转动或者歪斜的情况,保证长期反复伸缩后的运动精度。
设计这套机构时,首先要根据目标工件的内孔直径范围确定胀瓣的基础外圆尺寸,通常最小回缩状态下的外圆直径要比工件最小内孔直径小0.5-1mm,方便工件顺利套装到机构上,最大胀紧状态下的外圆直径要比工件最大内孔直径大0.3-0.8mm,保证足够的胀紧过盈量提供夹持力;凸轮曲线的设计要兼顾行程和自锁特性,在胀紧到位的位置曲线升程角要小于摩擦自锁角,这样即使撤去驱动凸轮的输入扭矩,机构也能保持胀紧状态,不会因为工件的反作用力导致胀瓣自动回缩松脱,不需要额外增加锁紧结构就能保证工作状态的可靠性。
安装边界方面,整套机构的轴向厚度控制在适配常规工装法兰的尺寸范围内,中心凸轮盘的输入轴端设计有标准的平键连接位,可以直接连接手柄、旋转气缸或者伺服电机实现手动或者自动驱动;机构的基座端预留有均匀分布的安装螺孔,可以直接固定在设备工作台或者主轴端面上,不需要额外设计过渡连接法兰,适配性较强。在实际工况使用中,需要定期在凸轮槽与驱动销的配合面、胀瓣与基座的导向面添加润滑脂,减少反复伸缩带来的磨损,长期使用后如果出现胀紧力不足的情况,可以检查驱动销与凸轮槽的配合间隙,更换磨损的驱动销即可恢复精度,不需要整体更换整套机构,维护成本较低。
相比传统的弹性胀套,这种刚性分块凸轮膨胀机构的胀紧行程更大,单套机构可以适配一定直径范围内的不同内孔工件,不需要针对每一种内径的工件更换对应的胀套,能有效减少工装储备量,换型调整的时间更短,在多品种小批量的加工场景中优势十分明显;同时刚性胀瓣的承载能力比弹性胀套更高,能传递更大的扭矩,适合需要带动工件做旋转运动的加工工位,比如车削、绕线、卷制这类需要传递旋转扭矩的工序,不会出现弹性胀套过载打滑的问题。
