带进料出料结构的振动筛分输送设备

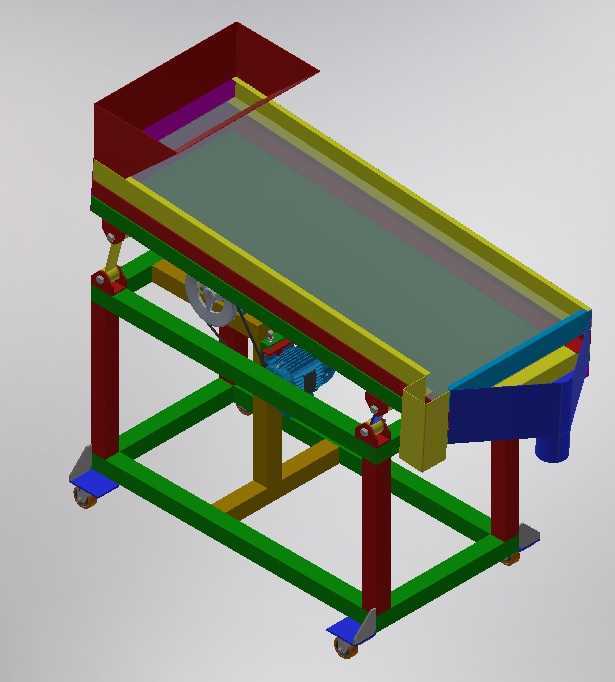

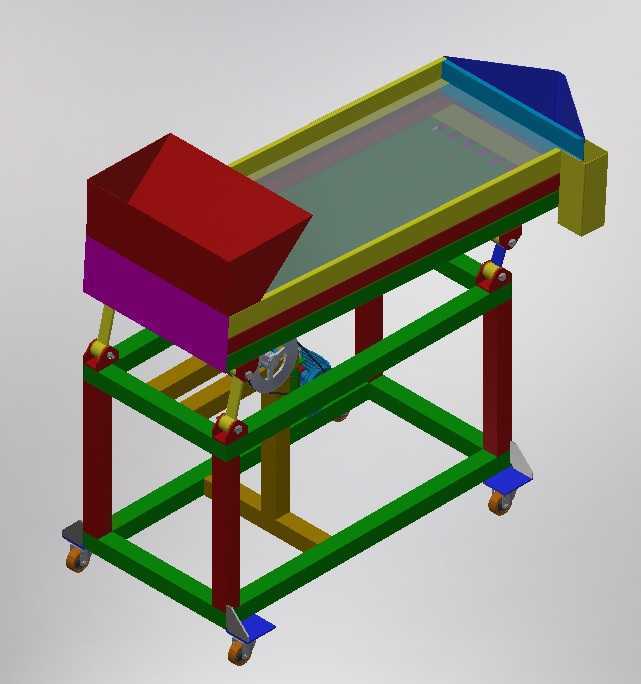

　　该设备属于散料处理环节的筛分输送一体化装置，主要应用在粮食加工、建材骨料分级、化工颗粒分选、矿山细碎料分级等生产场景中，可在完成不同粒径物料筛分的同时，将符合粒径要求的物料向出料端定向输送，替代传统筛分设备加独立输送机的分体配置，减少车间内的设备占地与中间转接溜槽的物料残留问题。从结构设计来看，设备主体采用框架式方管焊接机架，四根支撑立柱底部配置带调平结构的脚轮，既可以满足生产工位临时移动调整的需求，也可以在固定工位通过脚轮的调平垫片抵消地面平整度误差，保证筛体运行时的稳定性，避免因机架倾斜导致的物料偏流、筛分精度下降问题。筛面采用倾斜布置的平置筛网结构，两侧设置加高的挡料边，防止筛分过程中物料从筛面侧边撒落，

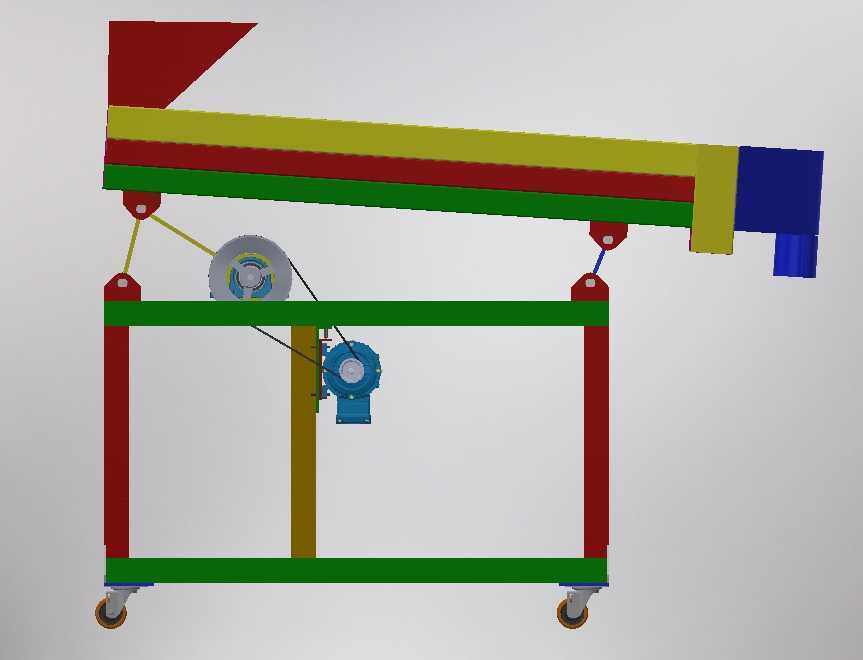

　　进料端设置扩口式进料斗，能够承接上游设备落下的散状物料，缓冲物料落料时对筛面的直接冲击，延长筛网的使用寿命，出料端设置缩口式出料溜槽，可直接对接下游料仓、包装设备或者下一级输送装置，实现筛分后物料的密闭转接，减少车间内的粉尘外溢。设备的激振源采用电机带动偏心轮的结构设计，通过铰接式支撑臂将筛体与机架连接，支撑臂上配置减震弹簧，既可以将激振力有效传递到筛面，让筛面产生符合筛分要求的定向振动，让筛面上的物料在振动作用下产生分层，小粒径物料透筛落到筛下收集结构，大粒径物料沿着倾斜筛面向出料端移动完成输送，同时减震弹簧可以过滤掉大部分振动能量，避免振动传递到机架后传导到地面，降低设备运行时对车间地面的振动影响，也能减少设备运行的噪音。

　　设计过程中重点考虑了不同物料的适配性，筛网采用快拆式压条固定结构，无需复杂工具即可完成不同目数筛网的更换，适配不同粒径分级要求的生产需求；机架的支撑臂铰接点位置预留了调节余量，可根据物料的流动性差异调整筛面的倾斜角度，对于流动性较好的颗粒物料可适当减小筛面倾角，降低物料在筛面的移动速度，提升筛分精度，对于含水量稍高、流动性较差的物料可适当增大筛面倾角，避免物料在筛面堆积堵孔。从安装边界来看，设备整体为一体式组装结构，到场后仅需要完成脚轮调平、进出料口与上下游设备对接即可投入使用，无需额外浇筑设备基础，对车间地面的承重要求较低，适合中小型加工车间的散料处理工位使用；设备的整体宽度控制在常规车间通道的通行宽度以内，

　　移动转场时无需拆解设备即可通过标准车间通道，适配多工位轮流作业的生产模式。设备的驱动电机布置在机架下部的内侧空间，通过皮带传动与偏心轮主轴连接，传动部位设置安全防护罩，避免生产过程中杂物卷入传动结构，同时电机位置低于筛体，可降低设备整体的重心，进一步提升设备运行时的稳定性，减少振动过程中的设备晃动量。筛体的挡料边采用分段式螺栓连接结构，当某一段挡料边出现磨损时可单独更换，无需整体更换筛体框架，降低设备的后期维护成本；筛下区域设置倾斜的导料板，将透筛的细料导向侧部或者端部的细料出料口，避免细料在机架内部堆积，减少日常清理的工作量。在实际使用过程中，该设备可根据处理物料的特性调整偏心轮的配重块位置，改变筛面的振幅大小，处理比重较大的矿石类物料时可增大振幅，保证物料能够充分松散分层，处理比重较轻的粮食、塑料颗粒类物料时可适当减小振幅，避免物料跳动幅度过大导致的筛分效率下降。
