双层桶组带管路移动承载机架结构设计

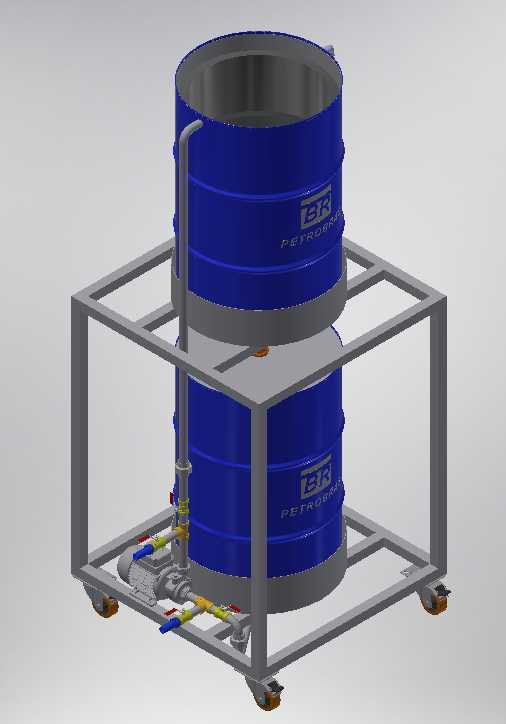

　　这套带管路的双层桶组移动承载结构，主要面向车间内小批量流体物料的中转、暂存与定点分配场景，常见于小型化工配料、润滑油分装、车间切削液集中供给这类需要频繁切换作业点位的工况，相比固定安装的储料管路系统，它不需要提前布设地面管线，能跟着生产工位的调整灵活转移，适配多品种小批量的柔性生产需求。整个结构的核心承载部分采用方管焊接的双层框架，框架做了分层设计，上下两层各预留了和桶身外径匹配的限位空间，桶身放置后不会因为设备移动产生横向窜动，框架底部的四个角位安装了带刹车的万向脚轮，单个脚轮的额定承载按照整桶满载重量的1.5倍做冗余选型，避免满载推移时出现脚轮变形或者卡滞的问题。框架的侧边预留了管路安装的走管空间，所有输送管路都沿着框架的竖梁、

　　横梁做贴附固定，管路和桶身的连接位置采用硬管加活接的组合结构，硬管部分负责固定走向，活接位置方便后期拆换桶身或者清理管路，不会因为频繁拆装出现管路密封失效的问题。管路末端设置了多组带阀门的出料接口，每个接口对应不同的出料规格，可以同时对接多个取料点位，不用额外加装分流阀组，减少了外接管路的杂乱问题。设计过程中首先核算了整机组的重心位置，因为上下两层都放置满载的储料桶，重心高度如果过高，推移过程中很容易出现侧翻，所以框架下层的安装面高度尽量压低，把重心控制在整机高度的三分之一以下，同时框架的横向宽度比桶身外径宽出150mm左右，留出足够的支撑跨距，即使在车间有5度以内的地面坡度，也能保证整机放置的稳定性。

　　桶身和框架的接触位置没有做刚性硬固定，而是在框架的支撑圈位置加装了橡胶缓冲垫，一方面是避免金属框架和桶身长期摩擦刮破桶身的防腐层，另一方面推移过程中遇到地面不平整产生的震动，能通过缓冲垫吸收一部分，减少管路接口因为震动产生的松动渗漏问题。管路的选型根据输送介质的特性做了匹配，常温无腐蚀性的流体采用普通镀锌钢管，有弱腐蚀性的介质可以更换为不锈钢管路，所有阀门的安装位置都设置在框架侧边伸手可及的高度，操作人员站在设备侧面就能完成所有出料口的开关操作，不需要弯腰或者探身到框架内侧，操作动线更顺畅。整机的安装边界需要考虑车间通道的通行宽度，框架的整体宽度控制在800mm以内，长度控制在1000mm以内，能顺利通过车间常见的1米宽人行通道，

　　也能进入标准货梯完成楼层之间的转运，整机高度控制在1600mm以内，不会碰到车间内常见的2米以下的架空管线或者消防设施。框架的焊接位置全部做了满焊处理，焊接后打磨掉焊渣做喷塑防腐，避免车间内的油污、水汽侵蚀焊缝产生锈蚀，延长整体结构的使用寿命。走管位置的管卡采用带橡胶衬套的标准件，固定力度适中，不会因为卡接过紧导致管路表面被压伤，也不会因为卡接过松出现管路晃动的问题。底部脚轮的安装板和框架横梁之间加了加强筋板，因为推移过程中脚轮位置是受力集中点，尤其是遇到地面凸起或者过门槛的时候，瞬间冲击力会比静态承载大很多，加强筋板能分散局部应力，避免横梁位置出现焊接开裂。这套结构没有复杂的传动或者电控部件，整体维护成本很低，日常只需要检查管路接口的密封情况、脚轮的转动顺畅度，定期给脚轮轴承加注润滑脂就能长期稳定使用，对于没有固定管线布设条件的小型生产车间来说，能大幅降低流体物料转运的人力成本，也能避免人工搬抬桶料过程中出现的泼洒、磕碰等安全隐患。
