戈马Dajora酿造工艺车间布局三维设计

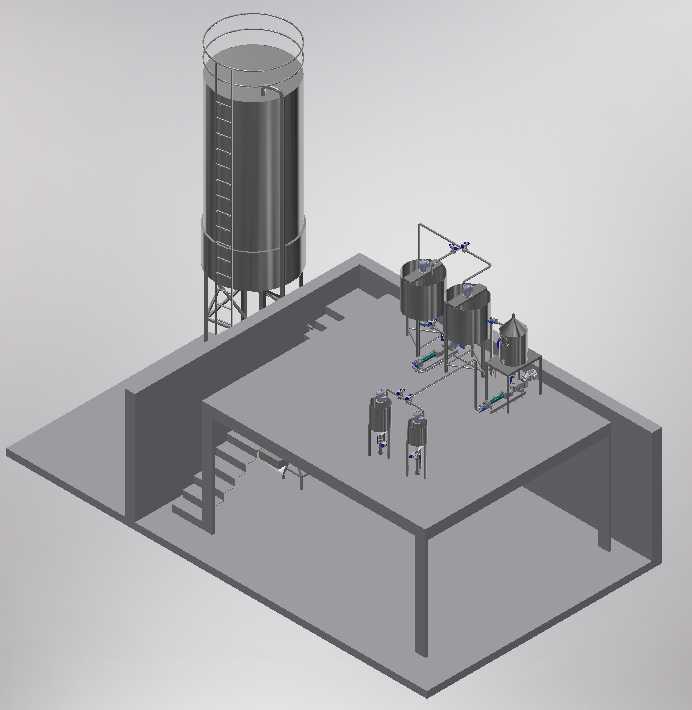

　　这套三维布局还原的是规模化酿造生产车间的核心工艺段排布，针对液态物料的连续化生产需求做了空间适配，从原料暂存到多段处理工序的衔接都做了落地化的结构呈现。画面左侧的立式大型储料罐采用支腿抬高设计，罐体直段高度匹配车间上层平台的进料口标高，罐顶设置环形检修护栏与直爬梯，爬梯踏步间距控制在300mm以内，符合现场检修的操作安全要求，罐体底部出料口通过硬管连接至平台上方的处理单元，减少管路弯折带来的流阻损耗。平台区域采用混凝土框架结构，预留的楼梯通行宽度满足日常巡检与小型工具转运需求，平台下方的净空高度适配下层接收罐的安装与出料操作，避免设备吊装时出现空间干涉。平台上排布的多台处理罐体按照物料流向依次布设，每台罐体之间的管路采用法兰连接，

　　预留了阀门安装位与取样口位置，管路走向沿平台边缘的支架排布，既不遮挡操作通道，也方便后期管路维护与拆装。罐体的支脚高度统一调整至操作面以上800mm，匹配操作人员站立操作时的视线高度，方便观察罐内物料状态与仪表参数。下层区域的两台接收罐对应上层工序的出料端，罐体上方配置的管路组件包含过滤与流量调节单元，出料口预留了对接后续灌装或周转工序的接口，设备与墙体之间预留了不小于600mm的检修通道，满足日常阀门操作与设备维保的空间需求。整个布局在设计时优先考虑物料的重力流输送逻辑，利用上下层的高度差减少输送泵的配置数量，降低生产过程中的能耗与设备维护成本，所有罐体的安装定位都匹配土建结构的梁柱位置，避免设备荷载直接作用在楼板非承重区域。

　　管路的弯头曲率半径统一采用1.5倍管径设计，减少物料输送过程中的紊流与残留，针对不同功能的管路做了排布分层，工艺管路在上，辅助管路在下，避免交叉干扰。设备之间的操作间距经过反复校核，单人操作通道宽度不小于800mm，设备相对布置时的通道宽度不小于1500mm，满足生产高峰期多人同时巡检操作的需求。储料罐的容积按照单批次12小时的生产缓存量设计，匹配前段原料处理与后段灌装工序的产能差，避免出现物料断供或者缓存不足的生产波动。平台上的处理罐体单台容积匹配单工序的处理时长，确保物料在每道工序的停留时间符合工艺要求，罐体之间的位差经过精确计算，保证物料依靠重力即可完成工序间的转序，无需额外增加输送动力。整个布局的三维建模过程中，

　　所有设备的外形尺寸都按照实际量产设备的参数做了1:1还原，安装边界预留了设备吊装与后期更换的操作空间，管路的连接位置都匹配设备的标准接口尺寸，避免现场安装时出现对接偏差。针对车间的消防与安全要求，罐体与墙体之间的通道同时满足应急疏散的宽度要求，爬梯与护栏的设计符合生产区域的安全防护规范，所有转动部件与高温区域都预留了防护装置的安装位置。这套布局模型可直接用于酿造类生产车间的方案评审、土建施工配合、设备安装定位指导，也可作为同类液态物料生产车间布局设计的参考模板，建模过程中规避了常见的布局误区，比如管路交叉干涉、操作空间不足、设备荷载分布不合理等问题，所有结构细节都经过实际生产场景的可行性验证。
