菱形法兰安装式带座张紧轮组件结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:523874
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构
  • 菱形法兰安装式带座张紧轮组件结构

  这类带安装法兰的张紧轮组件,最常出现在中小型动力传输的带传动系统里,不管是轻工输送线的平带传动、小型内燃机的附件带传动,还是农用机械、园林设备的传动布局里,都能见到同结构部件的身影。它的核心作用是给传动带提供恒定的张紧力,抵消带体长期运行后产生的蠕变伸长,避免带传动出现打滑、跳齿、传动比失准的问题,同时还能吸收带传动运行过程中的小幅振动,降低轮系的运行噪音,延长传动带的整体使用寿命。

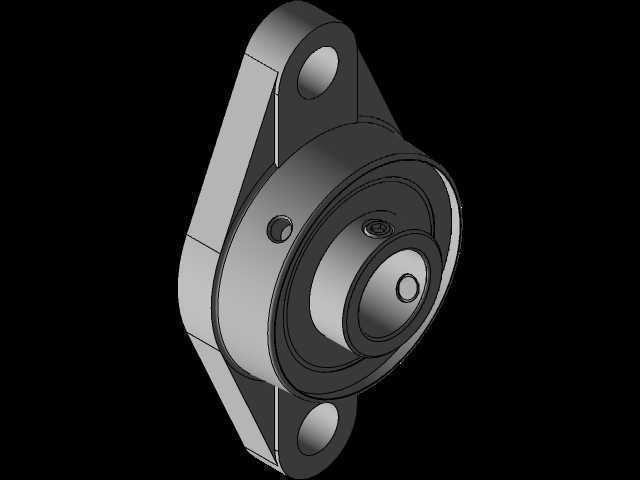

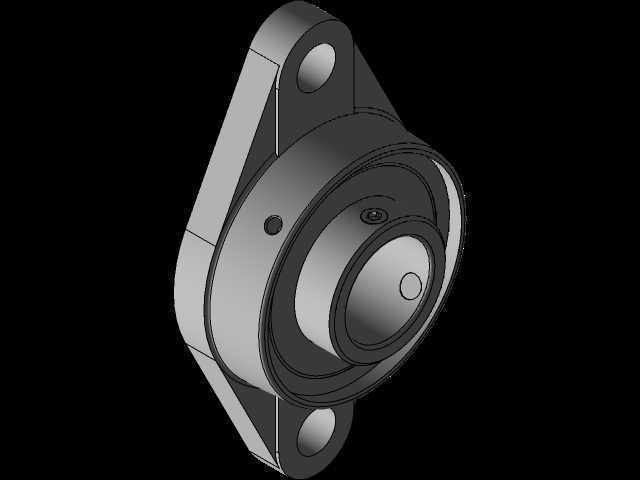

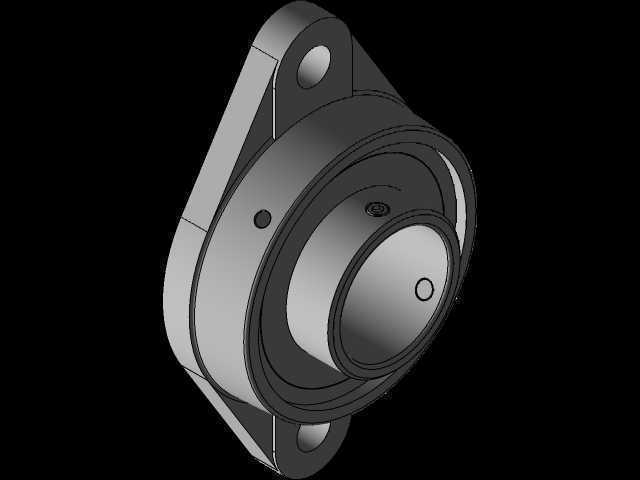

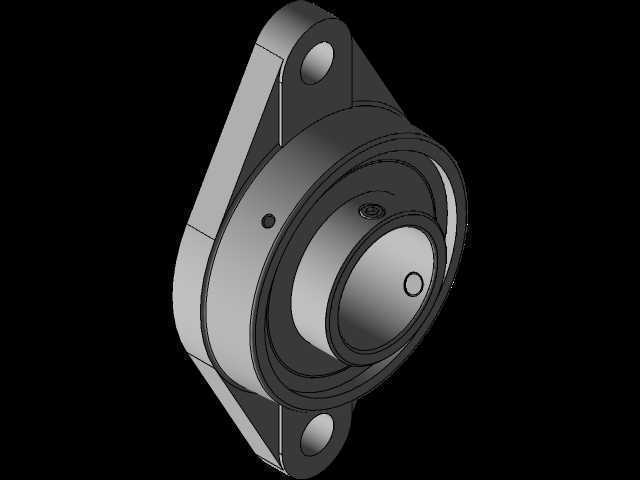

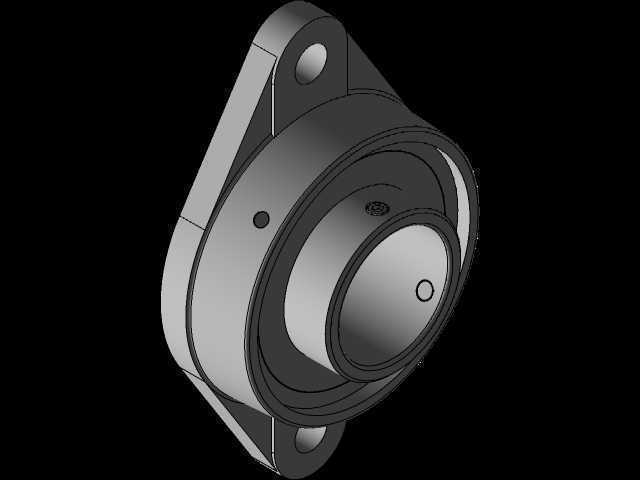

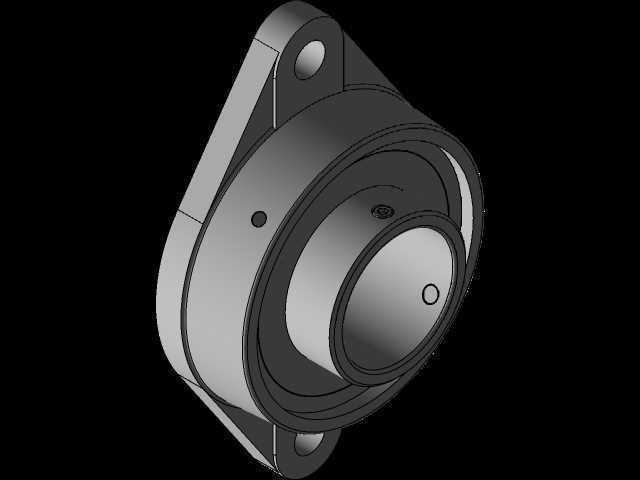

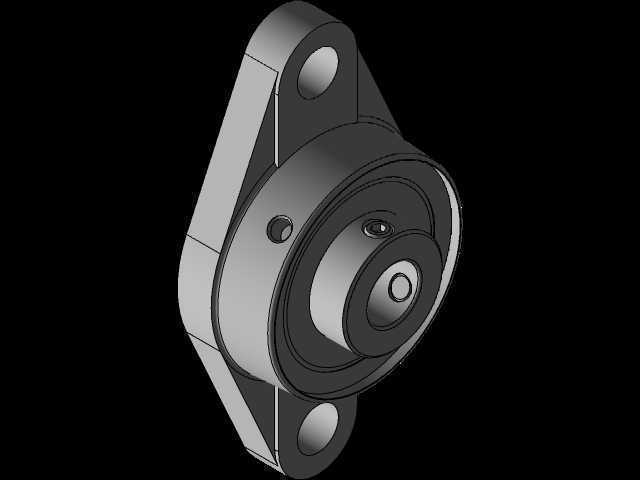

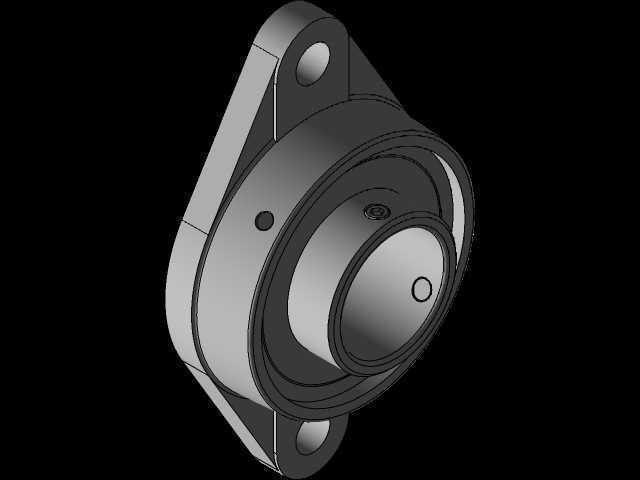

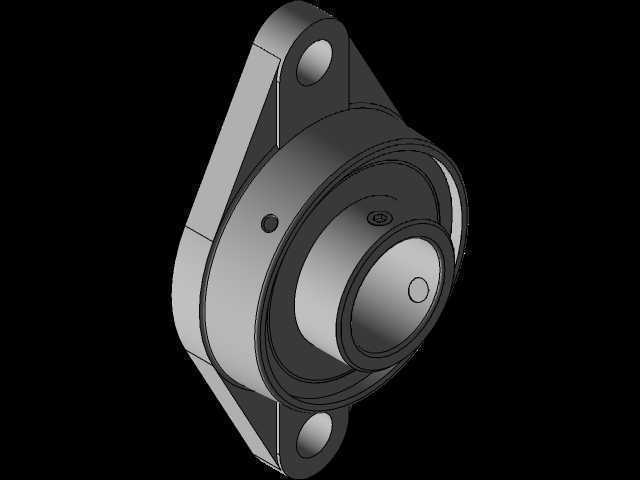

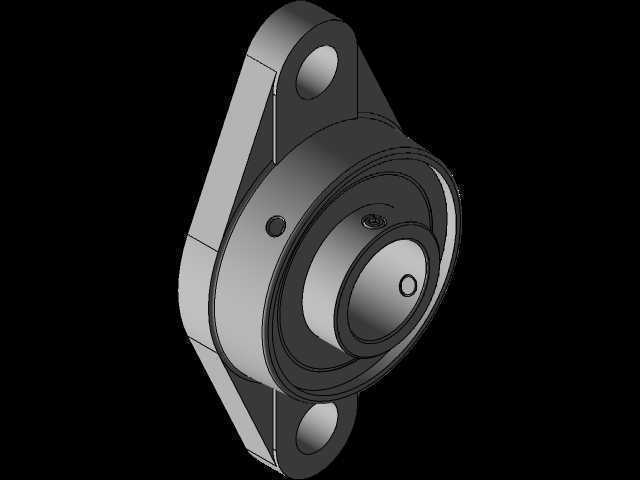

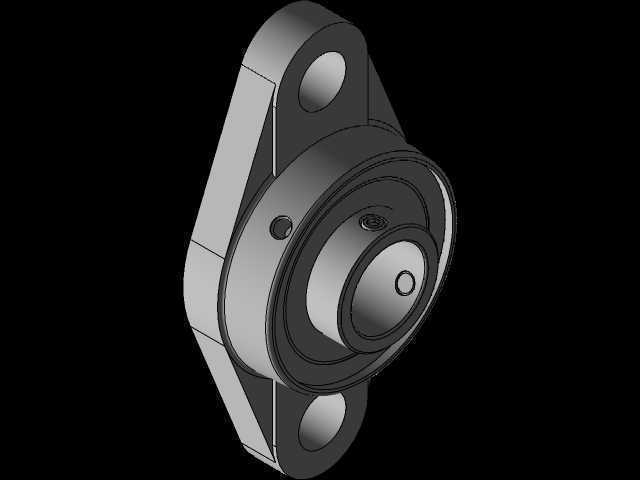

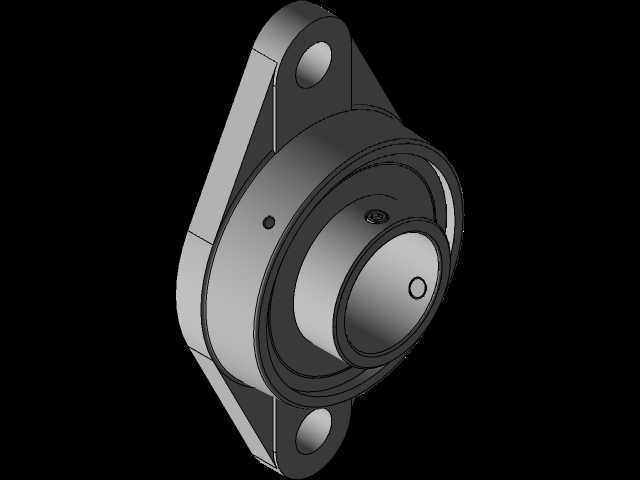

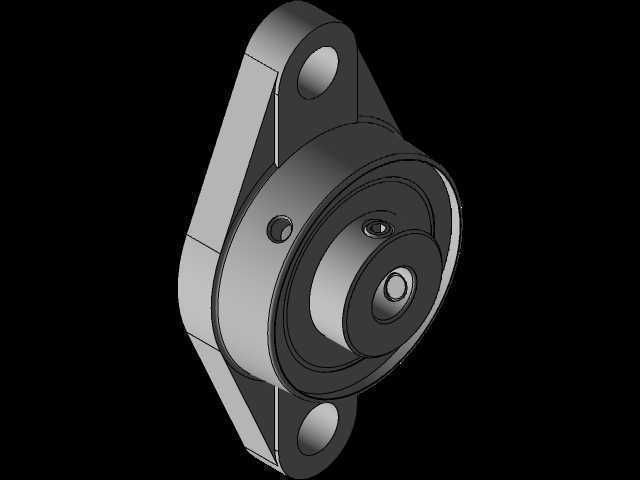

  从结构设计逻辑来看,这个组件采用了菱形切边的法兰安装座,相比圆形法兰座,它的两个安装孔分布在斜向对角位置,安装时不需要预留整周的螺栓操作空间,在狭窄的设备腔体内也能完成固定,对安装空间的适配性更强。安装座本体采用一体化的铸造成型后机加工结构,座体中间的轴承室与安装法兰面的垂直度控制在0.02mm以内,保证内置轴承装入后,轮体的旋转端面跳动量控制在允许范围内,避免轮体偏磨导致的带体早期损坏。座体上预留的两个光孔安装位,适配常用的内六角圆柱头螺栓,安装时可以根据现场布局调整螺栓的穿入方向,不需要额外加工转接板。

  轮体部分采用了阶梯式的带槽结构,外圈的限位挡边高出带槽底面2mm,能够防止传动带在运行过程中从轮槽内脱出,中间的内孔与内置滚动轴承采用过盈配合,压装后通过端盖的卡簧结构完成轴向限位,避免轮体在高速旋转时出现轴向窜动。轮体的带槽表面做了精车处理,表面粗糙度控制在Ra1.6,既保证和带体的接触摩擦力足够,又不会因为表面过于粗糙加速带体的磨损。座体侧面还预留了一个小的注油孔,长期运行后可以通过这个孔向内部轴承补充润滑脂,不需要拆解整个组件就能完成维护,大幅降低了设备的运维成本。

  从安装边界尺寸来看,这个组件的菱形法兰最大对角距离为80mm,两个安装孔的中心距为65mm,适配M8的安装螺栓,轮体的最大外圆直径为52mm,组件整体的轴向总厚度为32mm,安装时只需要在设备的安装板上加工两个对应位置的光孔,就能完成组件的固定,不需要做复杂的安装面加工。安装完成后,轮体的旋转中心与安装面的平行度由座体的加工精度保证,现场安装时不需要额外做同轴度调整,只要将螺栓按规定扭矩锁紧,就能保证轮体的运行精度。

  在实际选型应用中,这类张紧轮组件通常布置在传动带的松边位置,安装时可以通过调整安装座的固定位置,或者搭配调整顶丝来改变张紧轮对带体的压入深度,从而获得合适的张紧力。相比悬臂式的张紧结构,这种带整体法兰座的组件刚性更好,在带体拉力波动较大的工况下,也不会出现支架变形导致的张紧力失效问题。针对不同的带型,只需要更换对应槽型的轮体,安装座部分可以通用,能够降低备件的储备种类。在一些空间受限的传动布局里,这种菱形法兰的张紧轮还可以反向安装,将轮体朝向设备内侧布置,进一步压缩轮系的整体占用空间,适配紧凑型设备的设计需求。

  设计这类组件的时候,需要重点考虑轴承室的加工公差,过盈量太大会导致轴承装配后游隙过小,运行时出现发热抱死的问题,过盈量太小则会出现轴承外圈跟转,磨损座体的轴承室。同时安装法兰面的平面度也需要严格控制,如果安装面存在翘曲,螺栓锁紧后会导致座体变形,挤压轴承外圈造成卡滞。轮体的动平衡等级通常要达到G6.3级,保证在额定转速下运行时不会产生额外的振动,避免影响整个传动系统的稳定性。
