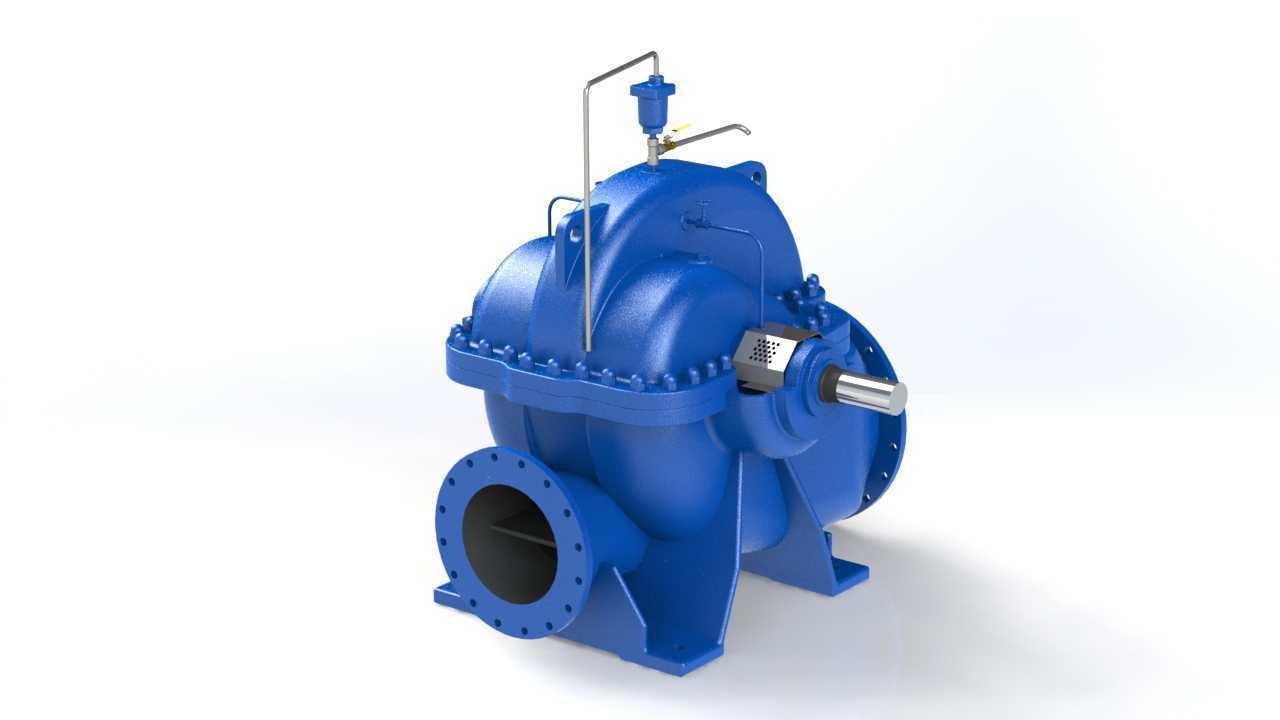

Nijhuis HGT350-510中开双吸离心泵结构

　　在市政水厂取水、大型工矿企业循环水输送、长距离调水干线增压、区域防洪排涝泵站这类大流量输水场景里，中开式双吸离心泵一直是核心输水设备，这款HGT350-510型号的双吸泵，就是针对大流量、中等扬程工况开发的通用输水机型。从结构设计逻辑来看，这类泵采用水平中开的泵壳结构，也就是泵体沿主轴轴线所在水平面剖分为上下两部分，检修时不需要拆卸进出水管道和驱动电机，只需要吊起上泵壳就能直接完成叶轮、密封件、轴承的检修更换，这对于连续运行要求高的供水、循环水场景来说，能大幅缩短停机维护的时间，降低运维对生产、供水的影响。

　　从实际功能特性上，双吸式叶轮的设计是这款泵的核心优势，叶轮采用双侧进水的结构，相比同规格单吸离心泵，能在相同叶轮直径下实现近乎翻倍的过流能力，同时双侧进水的流道对称布置，能让叶轮两侧承受的水压力基本平衡，大幅降低运行时的轴向力，减少轴承组的轴向载荷，延长轴承的使用寿命，也能降低运行时的振动和噪声。泵体的进出水口均采用法兰连接结构，进水口沿泵体轴向水平布置，出水口垂直向上布置，这种管路接口布局能适配大多数泵房的管路走向设计，减少管路弯头的使用，降低管路沿程阻力损失。泵体底部自带一体化铸造的安装支脚，支脚位置经过载荷校核，能将泵体运行时的动载荷均匀传递到基础平台，避免局部应力集中导致的基础开裂或者泵体变形。

　　在结构细节设计上，泵轴采用贯穿式结构，叶轮通过键连接固定在轴的中部位置，两侧分别配置轴承组支撑，轴承采用油脂润滑或者稀油润滑的结构，根据输送介质温度和运行转速选配，轴端和泵壳之间采用机械密封或者填料密封的结构，可根据输送介质的洁净度、腐蚀性选择对应的密封形式，比如输送洁净清水时采用机械密封能实现零泄漏，输送含少量杂质的水体时采用填料密封更便于维护更换。泵体顶部配置了排气阀接口，首次启泵前可以通过这个接口排尽泵腔内的空气，避免气缚现象导致泵无法正常抽水，同时泵体上预留了压力测孔、放水螺塞的位置，方便现场安装监测仪表以及冬季停机后排空泵腔内积水防止冻裂。

　　从安装边界来看，这款泵的整体安装尺寸需要匹配对应的混凝土基础，基础的长度和宽度要比泵组底座每边宽出100-150mm，基础厚度要根据泵组运行重量计算，保证基础重量不小于泵组总重量的2.5倍，避免运行时出现共振。安装时要保证泵轴和电机轴的同轴度误差在0.1mm以内，两联轴器端面的间隙控制在2-4mm，避免运行时轴系窜动导致的振动。进出口管路需要设置独立的支撑结构，不能让管路的重量直接作用在泵体法兰上，防止泵体受外力变形导致叶轮和泵壳摩擦、密封件损坏。进水侧管路要保证水平段有一定的坡度，避免管路内积气，进水口处要设置检修闸阀和柔性接头，出水口要设置止回阀、检修闸阀和压力表接口，满足运行操作和故障保护的需求。

　　在实际选型应用中，这款泵适配的工况流量覆盖每小时几百到上千立方米的范围，扬程在几十米水柱的区间，适合输送温度不超过80摄氏度的清水或者物理化学性质和水相近的介质，在城镇自来水厂的送水泵房、钢铁企业的循环冷却水系统、火电厂的循环水泵站、大型农田灌区的提水泵站都能适配。建模过程中对泵体的流道线型做了还原，双吸叶轮的叶片曲面、泵壳的蜗室流道都按照实际水力线型构建，能直观展示内部过流部件的结构关系，对于设备选型阶段的方案演示、泵房布局的碰撞检查、检修作业的流程模拟都有实际参考价值。
