450mm幅宽PVC带式水平输送设备结构

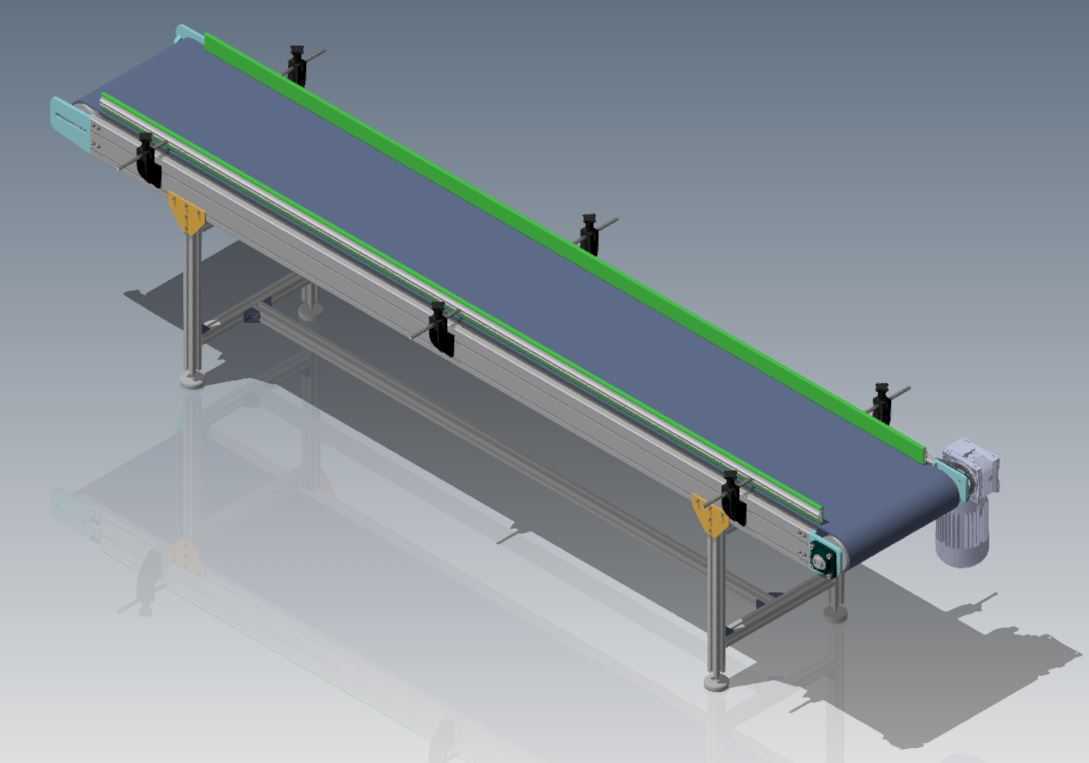

　　这款水平布置的带式输送结构，主体采用PVC材质输送带作为载料面，整体有效输送幅宽为450mm，整机长度达到3075mm，安装时需预留对应长度的水平安装空间，支腿采用可调节高度的支撑结构，能够适配现场地面存在的高度差，保证输送面始终处于水平状态，避免物料在输送过程中出现侧滑偏移的问题。设备的驱动端布置在机身单侧，采用减速电机直连驱动辊的结构，省去了额外的链传动或带传动环节，既减少了传动损耗，也降低了后期维护时的零部件更换成本，驱动辊表面做了滚花处理，能够增大与PVC输送带之间的摩擦力，避免重载启动时出现皮带打滑的问题。机身两侧布置了可调节位置的挡料支架，支架上安装的导向挡边能够根据输送物料的外形尺寸调整间距，

　　防止物料在输送过程中从皮带两侧掉落，同时挡边采用软质耐磨材质，不会对输送带表面造成过度磨损，延长皮带的实际使用寿命。机身框架采用工业铝型材搭配不锈钢连接件组装而成，整体重量较轻，同时具备足够的结构刚性，在满负载输送物料时不会出现明显的框架形变，铝型材表面的阳极氧化层也能适应多数生产车间的潮湿或轻度腐蚀环境，不需要额外做表面防腐处理。从实际应用场景来看，这类输送设备常被用在轻工产品组装线、食品包装线、电子零部件加工线的工序衔接环节，能够完成散料、盒装件、小型工装托盘的水平转运，既可以单独作为单段输送单元使用，也可以多段拼接组成更长的输送线路，适配不同车间的设备布局需求。设计过程中，输送带的张紧结构布置在设备尾端，采用螺杆调节式张紧，

　　两侧张紧行程独立可调，安装调试时可以通过调整两侧张紧量来校正皮带的跑偏问题，不需要拆解机身结构，调试操作十分便捷。支腿底部配置了可调脚杯，脚杯的调节行程能够覆盖±50mm的高度差，既可以在平整的水泥地面安装，也能适配带有一定坡度的安装基面，保证输送面的水平度符合使用要求。设备上预留的多个挡料支架安装位，能够根据实际生产的物料特性，灵活增加挡料、导向、检测元件的安装位置，不需要额外在框架上打孔加工，降低了现场改造的工作量。输送带的下侧布置了多组托辊，托辊间距经过合理计算，在输送额定负载的物料时，皮带不会出现明显的下凹形变，保证物料输送过程的平稳性，避免轻质物料出现跳动偏移的问题。驱动侧的电机安装座采用腰型孔设计，后期维护更换皮带时，

　　可以通过松开电机安装螺栓调整电机位置，快速完成皮带的更换操作，减少设备停机维护的时间。这类输送结构的运行速度可以通过配套的调速器进行调整，能够适配不同生产节拍的输送需求，既可以低速运行完成物料的检测、分拣工序衔接，也可以高速运行完成大批量物料的快速转运。在结构设计阶段，已经充分考虑了日常维护的便捷性，所有转动部位的轴承都采用标准件，损坏后可以快速采购替换，不需要定制特殊规格的零部件，降低了设备的全生命周期使用成本。机身整体没有突出的尖锐棱角，所有型材端面都配置了端盖封堵，避免现场操作人员磕碰受伤，符合生产车间的安全使用要求。
