半挂车前置带支架倾翻液压油缸结构

　　在散装物料公路转运场景里，半挂自卸车的倾翻执行机构直接决定卸货效率与作业可靠性，这套带集成支架的倾翻油缸，就是针对FC/FE 191系列半挂自卸车的前置举升工况开发的核心执行部件。不同于中置举升结构对车架中部强度的严苛要求，前置举升布局将油缸布置在牵引车与挂车衔接的前端位置，举升时力臂更长，同等缸径下能获得更大的举升力矩，更适配运输砂石、煤炭、建筑垃圾等高密度散装物料的重载半挂车，单次卸货作业的举升行程可覆盖半挂车车斗45度到50度的最大倾翻角度，确保物料能依靠自重完全滑卸，不会在车斗前部残留积料。

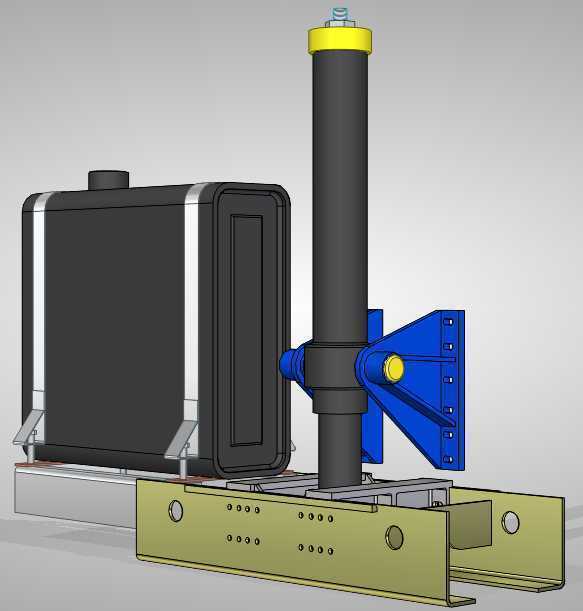

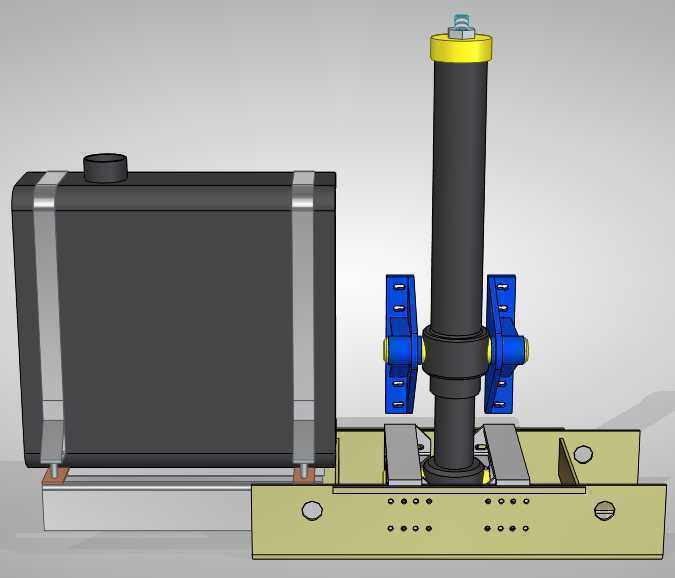

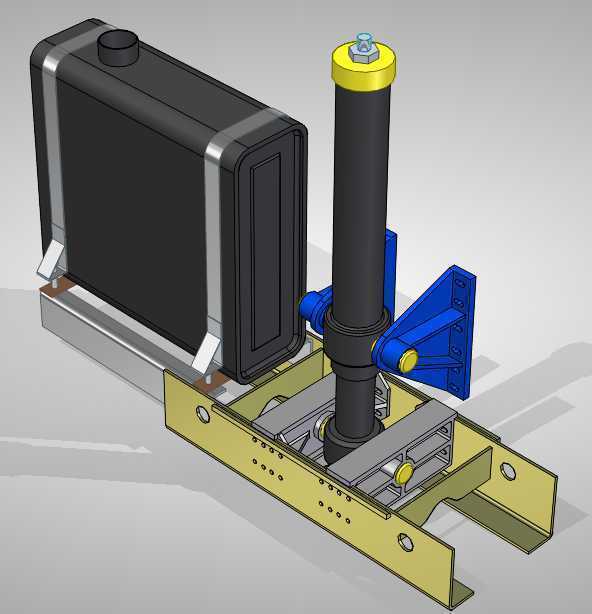

　　整套结构在设计时没有采用油缸与安装支架分体供货的常规方案，而是将油缸安装底座、液压油箱集成固定支架、举升限位支撑结构做了一体化整合，省去了现场安装时反复核对同轴度、配焊支架的工序，安装时只需要将支架底部的U型安装槽卡入挂车前端的预设安装梁，穿入固定销轴完成铰接，再对接液压管路即可完成装配，对改装厂的安装工艺要求更低，也能避免分体支架焊接时产生的焊接变形导致油缸偏载、密封件过早磨损的问题。油缸本体采用单作用柱塞式结构，举升阶段依靠高压液压油推动柱塞伸出完成车斗举升，下降阶段则依靠车斗自重压回柱塞，液压油直接回流到旁置的集成油箱里，整套液压回路的管路长度被压缩到最短，能减少管路沿程压力损失，同时降低管路接头渗漏的概率。

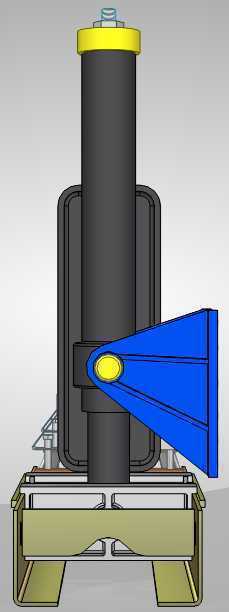

　　从安装边界来看，整套结构的横向安装尺寸适配191系列半挂车的前端车架宽度，支架底部的安装孔位间距完全匹配该系列车型的原厂预留孔位，不需要对车架做额外的切割、打孔改装；油缸完全收回时的总高度低于半挂车车斗放平后的前部挡边高度，不会在车辆正常行驶时出现干涉，也不会超出车辆前部的外廓尺寸限值；柱塞伸出到最大行程时，顶部的铰接座与车斗前部的安装耳板完全贴合，此时支架上集成的蓝色限位支撑块会抵住车斗底部的加强梁，避免油缸柱塞伸出超出行程导致的结构拉脱，同时也能分担举升极限位置的侧向冲击力，避免柱塞承受过大径向力。

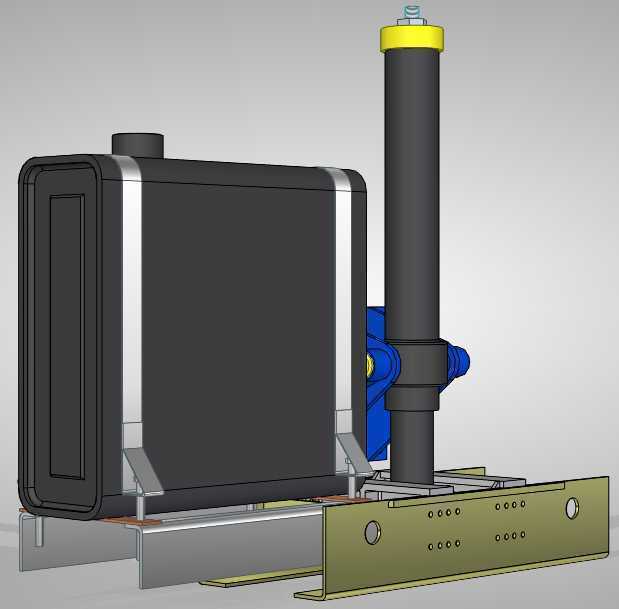

　　配套的旁置液压油箱采用矩形冲压结构，通过支架直接固定在油缸侧方，油箱上预留了液压油加注口、回油口、出油口以及液位观察槽，加注液压油时不需要额外攀爬车辆，站在车架侧面就能完成油位检查与补加作业；油箱与油缸之间的连接管路采用硬管定型布置，管路走向完全避开了车辆行驶时的跳动干涉区域，也不会与前部的牵引销机构产生运动干涉。在实际作业场景里，这套结构能适应矿区、工地、渣土转运场等非铺装路面的颠簸工况，一体化支架的抗振性能比分体安装结构高40%以上，不会因为长期颠簸出现支架螺栓松动、油缸偏移的问题；油缸柱塞表面的硬化处理层能抵御散装物料飞溅带来的轻微刮擦，避免柱塞表面划伤导致的密封件漏油问题，日常维护只需要定期检查液压油液位、清理柱塞表面的积尘泥沙即可，维护成本远低于多级伸缩式的中置举升油缸。

　　设计阶段还针对半挂车重载举升时的车架变形问题做了适配，油缸底部的铰接结构预留了小角度的摆动余量，当车斗举升过程中车架出现轻微的侧向扭转变形时，油缸可以随铰接点小幅摆动，始终保持柱塞的受力方向与举升力方向一致，避免柱塞出现别劲、弯曲的故障；支架上的加强筋板完全按照举升时的受力路径布置，在受力最大的油缸安装座位置做了加厚处理，在保证整体结构强度的前提下尽可能压缩了支架的自重，不会给半挂车带来额外的整备质量负担，符合货运车辆轻量化的设计趋势。
