嵌入式数显温度控制器结构设计

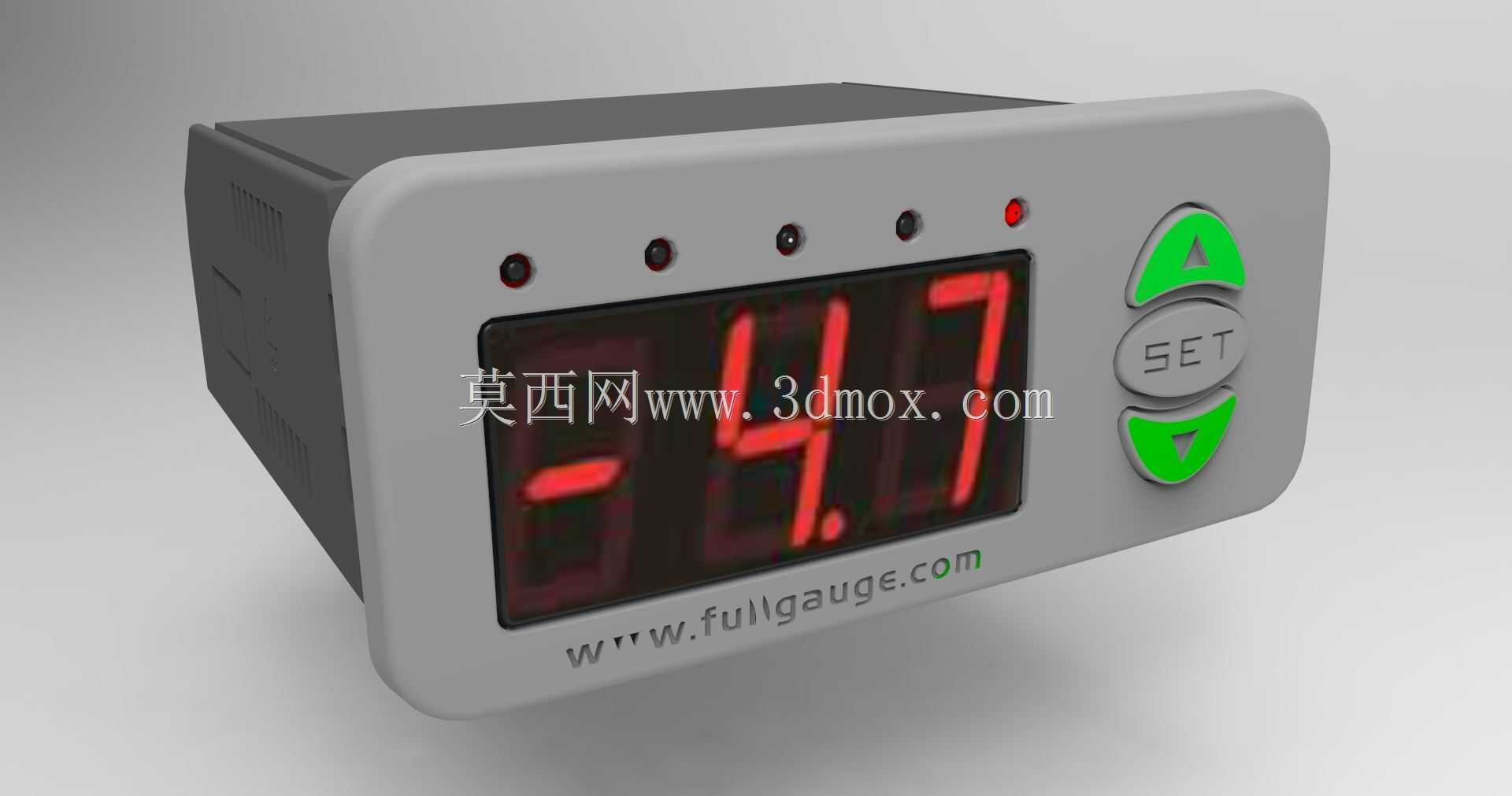

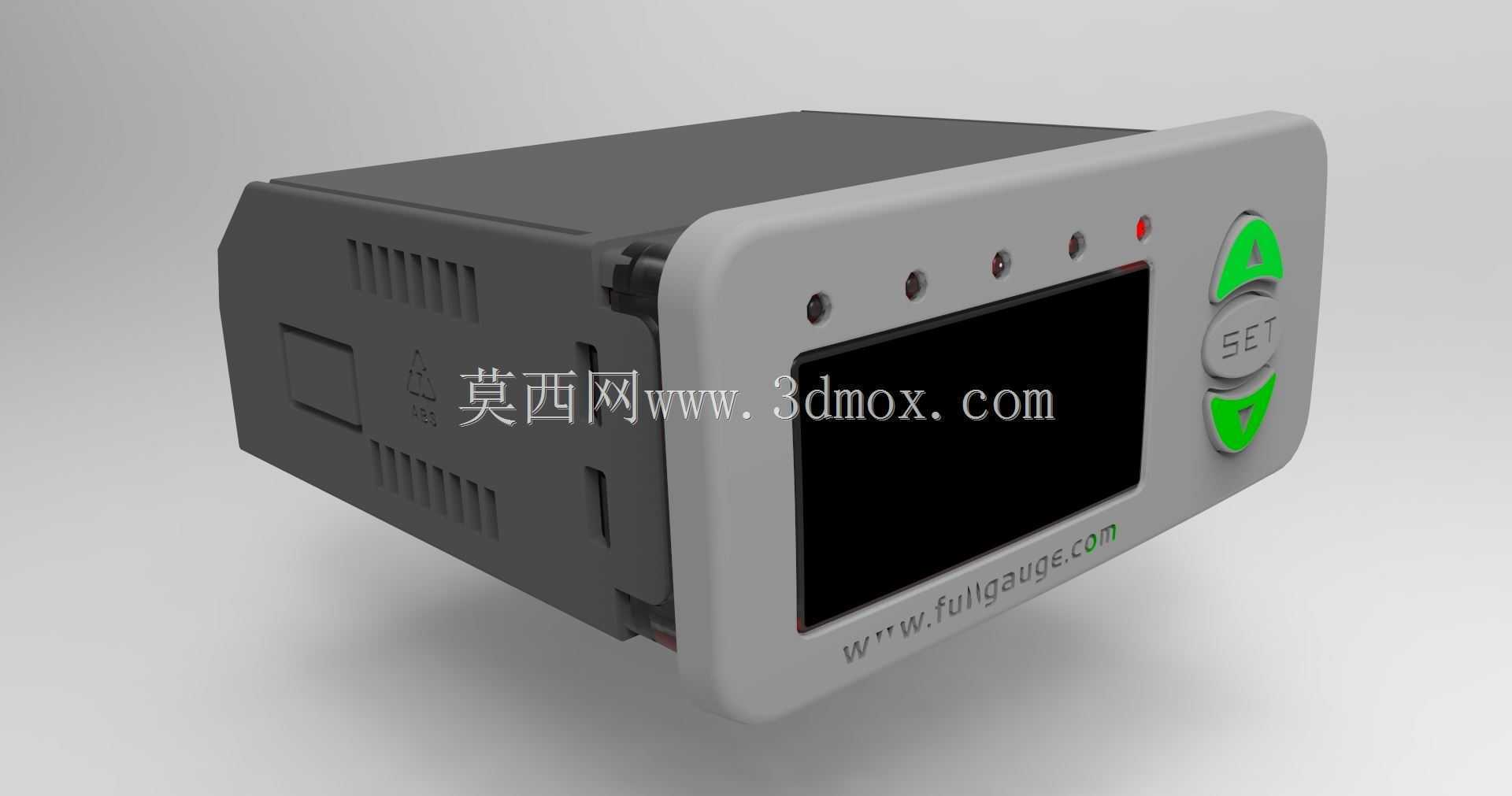

　　这款嵌入式数显温度控制器，是面向工业温控场景开发的小型测控终端，在商用冷柜、小型恒温试验箱、工业冷水机组、食品加工温控线这类需要精准控温的场景里，是直接决定设备温控精度与运行稳定性的核心部件。做这类仪表的结构设计时，首先要考虑的是面板安装的适配性，常规嵌入式温控仪的开孔尺寸遵循行业通用的面板开孔规范，壳体采用卡扣式安装结构，无需额外螺丝固定，就能卡在设备面板的预留开孔内，安装后前面板与设备外表面齐平，既不会突出面板影响设备外观整体性，也不会凹陷导致操作按键难以触碰。前面板的布局完全围绕现场操作的便利性设计，红色高亮数码管作为显示核心，采用大尺寸段码设计，即使在车间强光或者冷柜内低光照的环境下，

　　操作人员站在1-2米外也能清晰读取当前温度数值，不会因为显示模糊导致参数误判。按键区域做了功能分区，上下调节键采用醒目的绿色软胶材质，和灰色面板形成明显视觉区分，SET设置键位于两个调节键中间，按键的按压行程设计在1.2-1.5mm之间，既不会因为行程过短导致误触，也不会因为行程过长让操作人员设置参数时觉得费力，按键表面做了细微的防滑纹理，戴薄劳保手套操作时也能准确按到对应按键。面板上方的四个状态指示灯，分别对应电源、制冷输出、化霜输出、报警输出四个核心工作状态，指示灯采用漫散射透光设计，点亮时光线柔和不刺眼，熄灭时也不会和面板底色产生明显色差，保持前面板的视觉整洁度。壳体部分采用阻燃ABS材质注塑成型，壳体壁厚均匀控制在2mm，

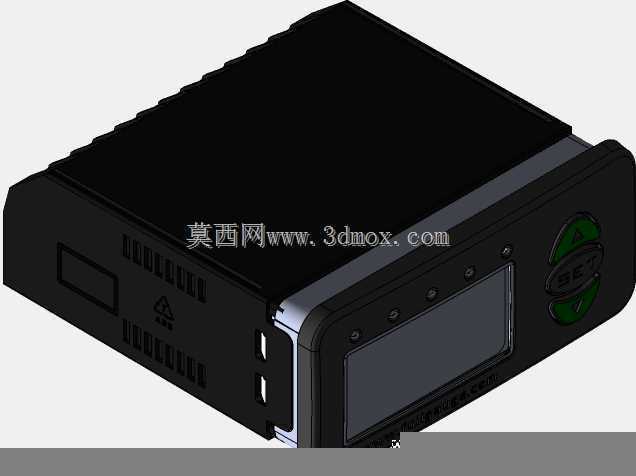

　　既保证了整体结构强度，在设备运输或者面板安装受力时不会出现壳体开裂，也能控制整体重量，降低面板长期承重后的变形风险。壳体侧面设计了标准的接线端子让位槽，接线端子采用插拔式结构，现场接线时可以先把端子拔下线束接好再插回仪表，不用在狭小的设备电控箱内费劲拧线，大幅提升现场安装接线的效率。内部PCB板的安装采用定位柱加卡扣的固定方式，避免运输过程中震动导致PCB移位，显示板和主控板之间采用软排线连接，排线走线位置预留了足够的弯曲半径，不会因为壳体组装时的挤压导致排线断裂。在功能层面，这款温控器支持NTC温度传感器接入，测温范围覆盖常规工业低温制冷到中温加热的常用区间，控制逻辑支持回差设置，避免压缩机或者加热元件频繁启停，

　　延长后端执行元件的使用寿命，同时自带超温报警功能，当测温值超出设定的上下限阈值时，面板报警灯点亮，同时输出开关量信号给设备的报警回路，提醒现场人员及时排查温控异常。做这类仪表的三维建模时，需要重点把控前面板和壳体的配合间隙，间隙控制在0.15mm以内，既保证组装时的顺畅度，也不会因为间隙过大导致灰尘或者水汽从面板缝隙进入仪表内部，影响电路稳定性。面板的丝印区域做了下沉0.1mm的设计，丝印字符位于下沉槽内，避免日常擦拭面板时把字符磨掉，长期使用也能保持标识清晰。壳体后部的散热槽采用错位格栅设计，既能保证内部电路的散热需求，让主控板上的电源元件产生的热量及时散出，也能阻挡较大的灰尘颗粒直接落到PCB板上，降低积灰导致的电路故障概率。在安装边界的设计上，仪表插入面板后，后部的接线空间预留了至少50mm的深度，方便线束弯折和插拔，不会因为后部空间不足导致接线端子被顶住，出现接触不良的问题。
