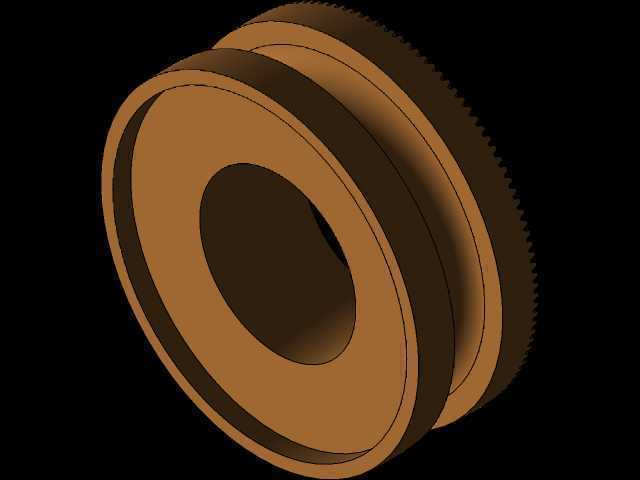

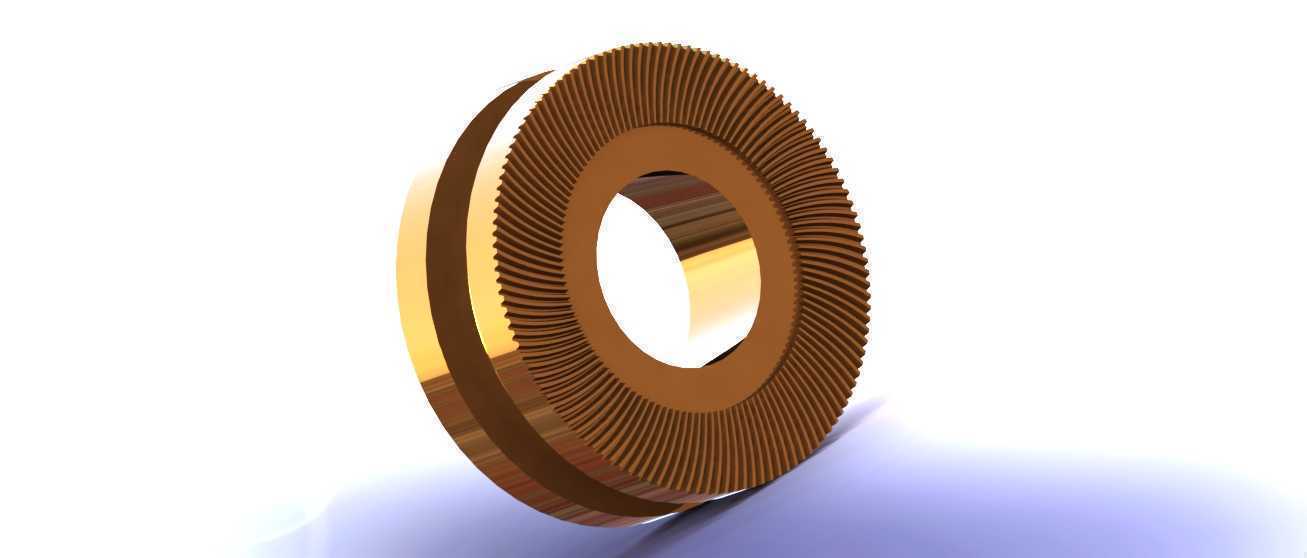

高精度单齿螺旋面齿轮传动结构

　　在精密传动系统的布局中，这类单齿螺旋面齿轮常被应用于小空间内的交错轴传动场景，比如小型精密机床的进给传动单元、自动化检测设备的分度传动模组，或是部分特种仪器的微调传动机构中，它能在有限的安装空间内实现稳定的交错轴动力传递，相比常规直齿锥齿轮，啮合过程的重合度更高，传动时的冲击与噪音更小，适合对传动平稳性有较高要求的中低速轻载工况。从结构设计逻辑来看，这类齿轮的齿面采用螺旋面构型，设计时需要先确定配对传动件的轴交角、传动比参数，再通过齿面啮合方程推导齿廓的螺旋升角、齿向修形量，避免啮合过程中出现齿顶干涉或者齿面接触应力集中的问题。齿圈部分的厚度需要匹配传递扭矩的大小，常规应用场景下齿厚与齿宽的比例控制在1:1.2到1:1.8之间，

　　既保证轮齿的抗弯强度，也不会因为齿宽过大增加不必要的安装空间占用。中心安装孔的尺寸需要适配配套传动轴的直径，孔位的公差通常选用H7级精度，保证与轴的配合间隙处于合理范围，装配时不会出现偏心导致的传动跳动。齿轮端面的定位台肩高度一般控制在2到5毫米，根据整体模数大小调整，台肩的端面跳动公差需要控制在0.02毫米以内，保证装配后齿轮的端面与传动轴轴线垂直，避免运转时出现轴向窜动。齿面的螺旋角度设计需要结合传动效率考量，螺旋角过大会增加轴向力，对配套轴承的轴向承载能力提出更高要求，螺旋角过小则无法发挥螺旋面齿轮传动平稳的优势，常规应用中螺旋角多选取15度到25度区间，平衡传动平稳性与轴向载荷的矛盾。轮齿的齿顶高系数、

　　顶隙系数参照通用齿轮设计规范选取，同时针对螺旋面的接触特性，在齿向方向做微量的修鼓处理，让齿面接触印痕集中在齿宽中部，避免载荷集中在齿端造成早期磨损。实际应用中，这类齿轮的安装边界需要预留足够的啮合间隙，径向间隙按照模数的0.25倍设置，侧隙根据传动精度要求在0.05到0.15毫米之间调整，既保证传动时不会出现卡滞，也不会因为间隙过大产生回程误差，影响传动精度。在装配调试环节，需要先调整两交错轴的中心距误差，将误差控制在0.03毫米以内，再调整轴的交角偏差，避免齿面出现偏载，运转前需要在齿面涂抹适配的润滑脂，减少齿面的摩擦磨损，延长零件的使用寿命。这类齿轮的材质常选用合金结构钢，

　　经过表面渗碳淬火处理后齿面硬度可以达到HRC58-62，芯部保持足够的韧性，能够承受一定的冲击载荷，满足长期连续运转的强度要求。在建模过程中，需要先构建基圆、分度圆、齿顶圆、齿根圆的基准曲线，再通过螺旋线扫描生成单个轮齿的实体，之后通过圆周阵列生成完整的齿圈结构，建模时需要注意齿根部分的圆角过渡，避免应力集中，圆角半径通常取模数的0.3倍，保证齿根的抗弯强度满足设计要求。
