多色啮合传动齿轮组结构设计

项目分类:齿轮 发布时间:2022-01-29 ID:524373
  • 多色啮合传动齿轮组结构设计
  • 多色啮合传动齿轮组结构设计
  • 多色啮合传动齿轮组结构设计
  • 多色啮合传动齿轮组结构设计

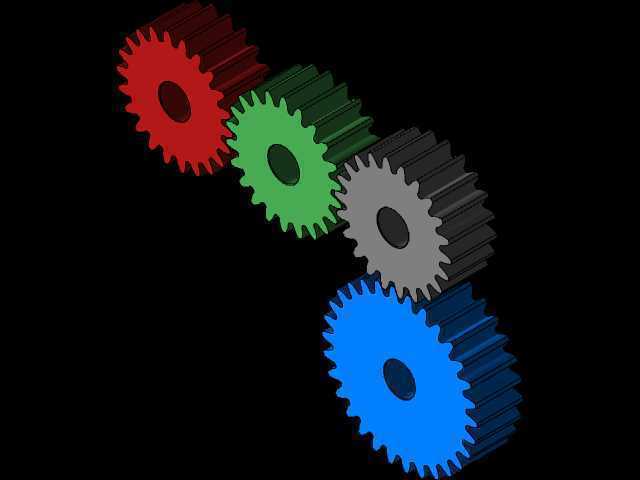

  这套多齿轮啮合结构,主要面向中小功率的平行轴传动场景设计,常见于轻工输送设备、小型自动化生产线的动力传递环节,也可作为教学演示用具直观展现在外啮合齿轮组的传动逻辑。整套结构采用四级平行轴直齿圆柱齿轮排布,四个齿轮分别采用不同配色区分,既方便装配时快速识别对应轴位,也能在传动演示时清晰观察每一级的转速变化与转向关系,相邻齿轮两两外啮合,每经过一级传动,输出轴转向与上一级相反,可根据实际动力输入、输出的位置需求,灵活选择不同的齿轮作为主动轮或从动轮,适配不同的传动比需求。

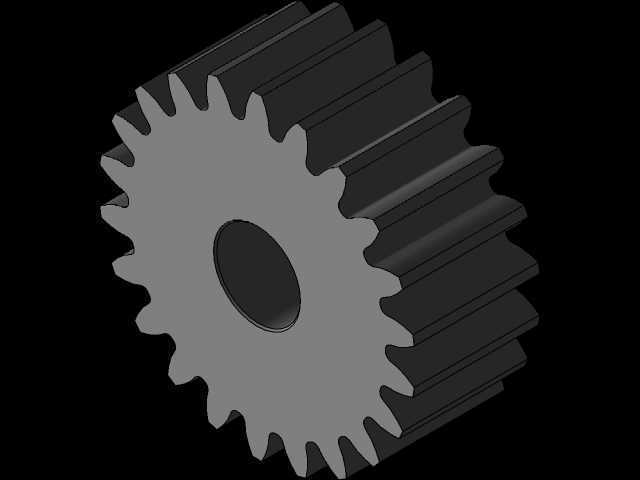

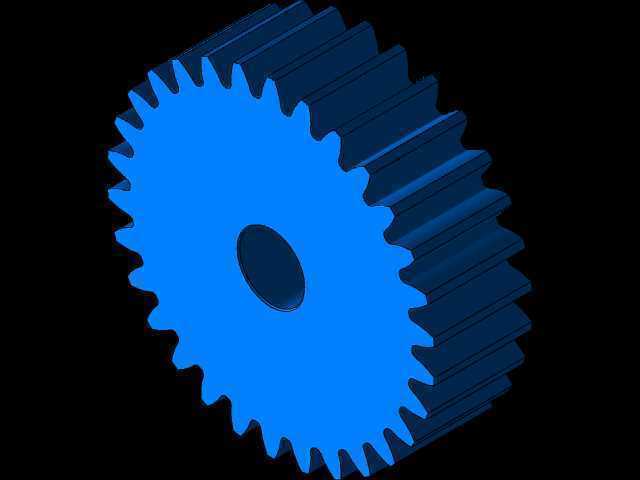

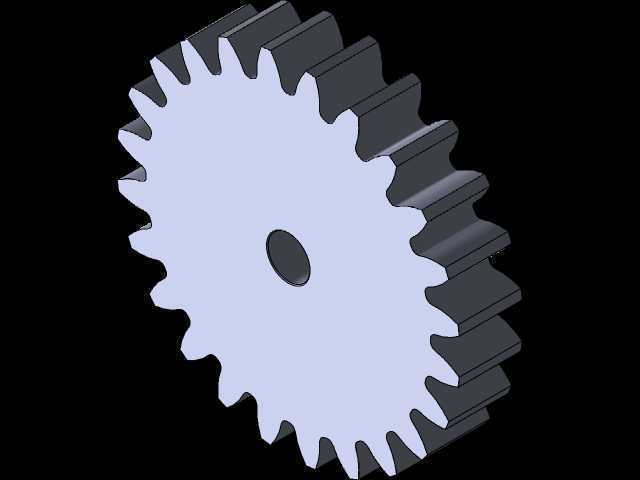

  设计过程中首先确定了各齿轮的模数统一为2,压力角采用标准20度,保证所有齿轮能够实现正确啮合,不存在根切或啮合干涉问题,各齿轮的齿数分别为28、32、36、40,可实现多档传动比组合,当以最小齿数齿轮作为主动轮、最大齿数齿轮作为从动轮时,可获得最大减速比,适配需要降低转速、增大输出扭矩的工况;若反向输入动力则可实现增速传动,适配需要高转速输出的轻载场景。齿宽统一设计为15mm,既保证足够的齿面接触强度,避免轻载工况下出现齿面压溃问题,又不会因齿宽过大导致轴向尺寸冗余,增加不必要的结构重量。

  安装边界方面,四个齿轮的安装轴孔均采用标准H7公差设计,适配直径12mm的圆柱传动轴,轴孔中心距严格按照标准圆柱齿轮中心距公式计算,保证啮合侧隙处于0.1-0.2mm的合理区间,既不会因侧隙过小导致传动卡滞、齿面异常磨损,也不会因侧隙过大导致传动回程误差超标,影响传动精度。各齿轮的安装轴位均设计有轴用挡圈槽,可通过标准轴用弹性挡圈实现齿轮的轴向定位,避免传动过程中齿轮出现轴向窜动,导致啮合错位、传动异响甚至轮齿断裂问题。齿轮的轮毂部分突出齿面3mm,既保证与传动轴的配合长度足够,传递扭矩时不会出现轴孔打滑,又不会与相邻齿轮的轮毂发生运动干涉,相邻齿轮的轴向错位量控制在0.5mm以内,保证齿面接触面积达到齿宽的90%以上,让载荷均匀分布在整个齿面上,避免局部载荷过大导致轮齿过早失效。

  实际应用中,这套齿轮组可直接替换小型输送机、半自动包装设备中同参数的老旧齿轮组,也可作为传动系统的核心部件集成到新设计的小型设备中,齿轮端面均做了倒角处理,去除加工毛刺,既方便装配时快速导入轴孔,也能避免锐边划伤装配人员。齿顶圆、齿根圆均按照标准渐开线齿形绘制,可直接用于后续的工程图导出、数控加工编程,也可导入运动仿真软件中添加材料属性、接触约束,模拟实际传动过程中的转速、扭矩传递效率,验证不同负载下的轮齿应力分布,提前排查设计缺陷。整套结构没有多余的装饰性特征,所有结构均服务于传动功能需求,各零件的结构工艺性良好,可采用普通45号钢经滚齿、调质处理加工,也可采用POM材料注塑加工,适配不同成本、不同负载等级的使用需求,注塑加工时的拔模斜度已在齿面、轮毂位置预留,无需二次修改即可直接开模生产。
