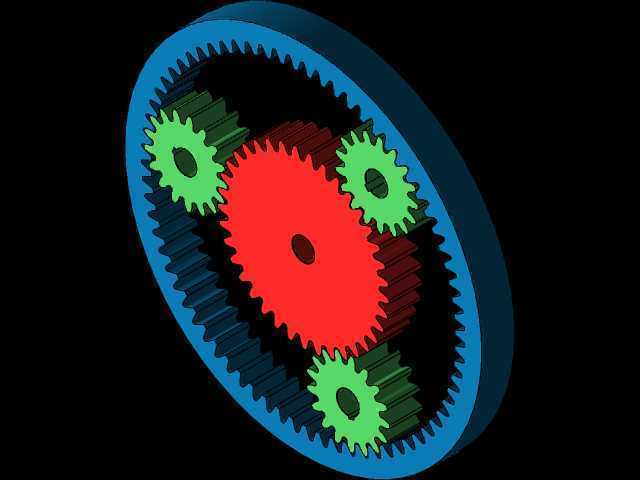

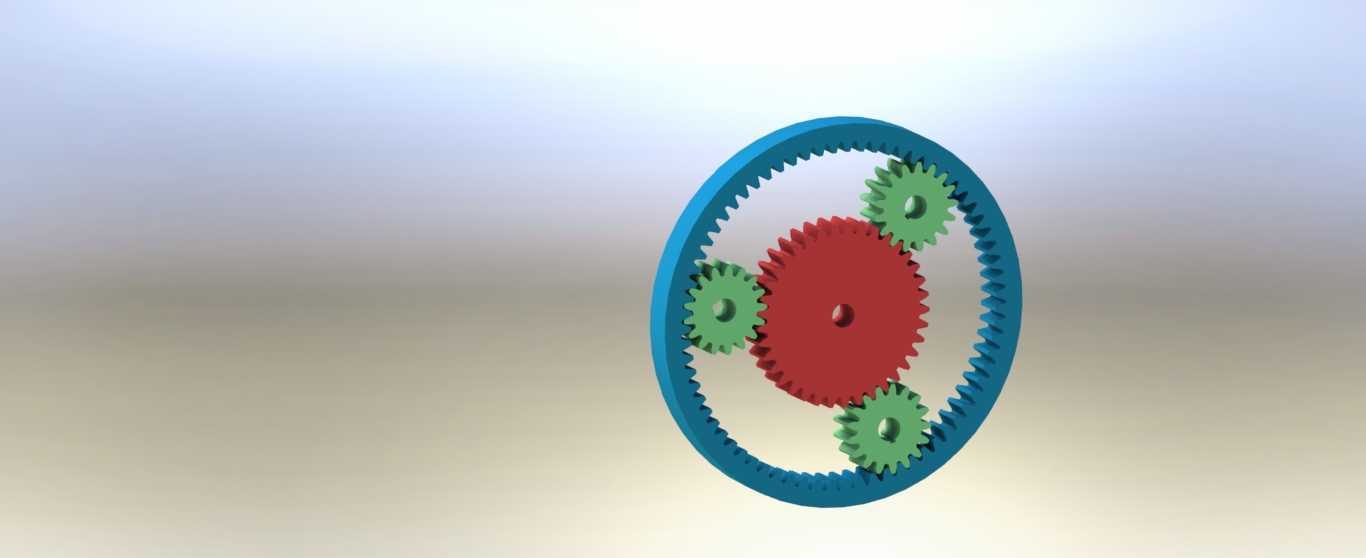

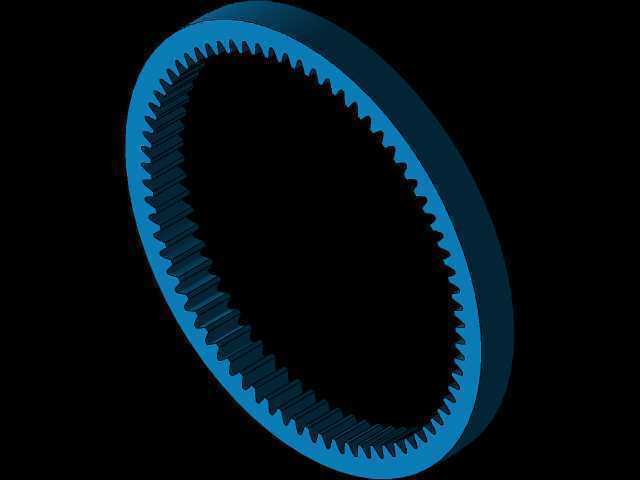

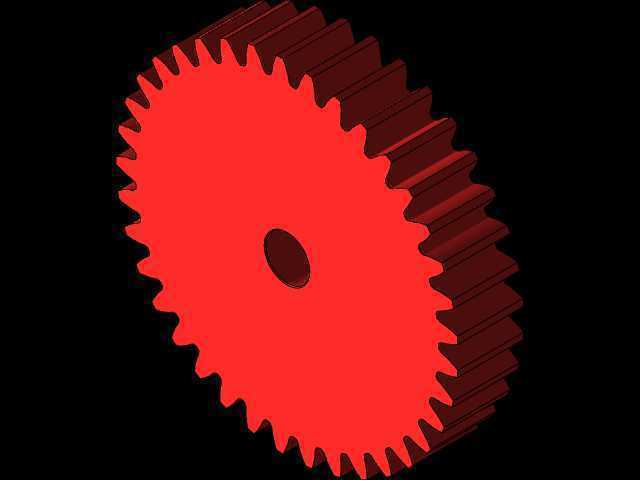

这套行星齿轮传动结构,核心采用内齿圈固定、太阳轮输入、行星架输出的经典NGW构型,日常在工业传动场景里,这类结构最常出现在中小功率减速单元、伺服进给机构、回转驱动模块里,相比定轴轮系,它能在更小的安装空间内实现更大的传动比,同时多行星轮均布啮合的形式,能把输入载荷拆分到多组啮合齿面上,单齿承受的接触应力与弯曲应力更低,同等额定载荷下整体结构体积能比平行轴定轴减速结构缩小40%以上。从实际安装边界来看,这套轮系的内齿圈外径作为整机最大外轮廓尺寸,设计时预留了环形安装止口,可直接嵌入设备的安装腔体内,止口端面均匀分布的螺纹孔可直接与设备壳体锁附,不需要额外设计转接法兰,能有效压缩整机的轴向安装尺寸;输入端的太阳轮采用内花键孔结构,

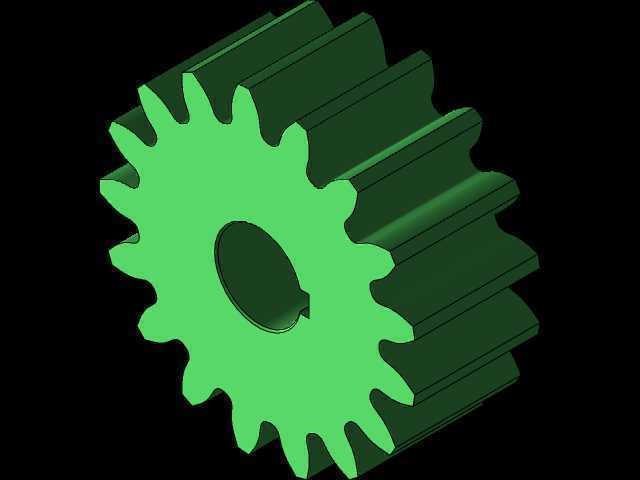

可直接与驱动电机的输出轴配合,键连接的形式能保证大扭矩传递下无打滑风险,输出端的行星架采用盘式结构,端面预留的定位销孔与螺纹孔可直接对接负载端的连接法兰,同轴度公差控制在0.02mm以内,能有效降低高速运转下的径向跳动量。设计过程中,首先根据额定输入转速、输出扭矩需求确定了模数与齿宽参数,太阳轮与行星轮采用外啮合变位设计,通过正变位修正避免小齿数齿轮的根切问题,同时提升齿面接触强度,内齿圈采用负变位设计,保证啮合侧隙控制在合理区间,避免热胀冷缩或加工误差导致的卡滞问题;三个行星轮沿圆周120°均布,行星轮与行星架之间采用滚针轴承支撑,能承受径向载荷的同时减少转动阻力,行星架上的行星轮轴孔采用位置度公差约束,
保证三个行星轮能同时与太阳轮、内齿圈啮合,避免单齿过载的情况出现。实际应用中,这类行星轮系的传动效率能达到97%以上,单级传动比覆盖3-10的常用区间,可通过串联多级轮系实现更大传动比,适配不同的减速需求;结构上内齿圈既作为传动啮合部件,也作为整个减速单元的外壳承力部件,齿圈外侧的环形槽可安装密封圈,实现传动腔的密封,避免润滑脂泄漏同时阻挡外界粉尘进入啮合区域,延长轮系的维护周期。建模过程中对齿廓曲线采用精确渐开线生成,还原了实际加工后的齿形参数,包括齿顶高系数、顶隙系数、变位系数都按照实际工程设计值设定,啮合间隙、装配干涉都经过校验,行星轮的公转与自转运动关系可通过运动仿真直接验证,能直观展示不同输入转速下的输出转速变化,
也可直接导入有限元分析软件,对不同载荷工况下的齿面应力、轴系变形进行仿真计算,为后续的结构优化、材料选型提供数据支撑。在设备选型适配时,这类结构可直接替换同安装尺寸的定轴轮系减速单元,不需要改动设备的原有安装接口,尤其适合对安装空间、重量有严格限制的场景,比如小型自动化设备的回转工位、AGV的驱动轮减速模块、光伏跟踪支架的回转驱动等,多齿啮合的特性也让它在冲击载荷工况下有更好的可靠性,不会因为瞬时过载出现断齿问题。
