交错轴传动锥齿轮组结构设计

项目分类:齿轮 发布时间:2022-01-29 ID:524383
  • 交错轴传动锥齿轮组结构设计
  • 交错轴传动锥齿轮组结构设计
  • 交错轴传动锥齿轮组结构设计
  • 交错轴传动锥齿轮组结构设计
  • 交错轴传动锥齿轮组结构设计

  这套锥齿轮组主要用于实现两相交轴之间的运动和动力传递,在各类需要改变传动轴线方向的机械结构中应用广泛,比如小型机床的进给传动端、农用机械的动力转向模块、轻工设备的分动机构,甚至部分小型输送线的转角换向单元里,都能见到这类锥齿轮传动结构的身影。和圆柱齿轮只能传递平行轴动力的特性不同,锥齿轮的轮齿排布在截锥体表面,能够适配90度甚至其他夹角的相交轴传动需求,这也是它在空间受限的传动布局里不可替代的核心原因。

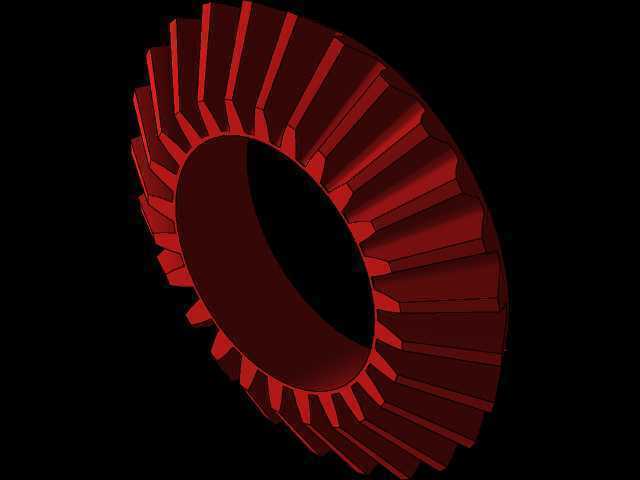

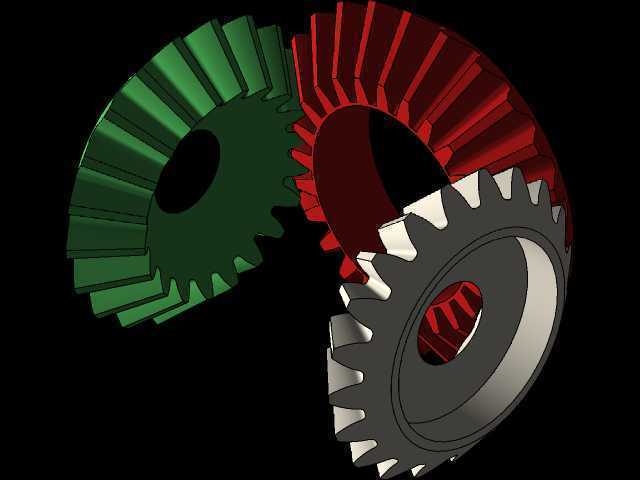

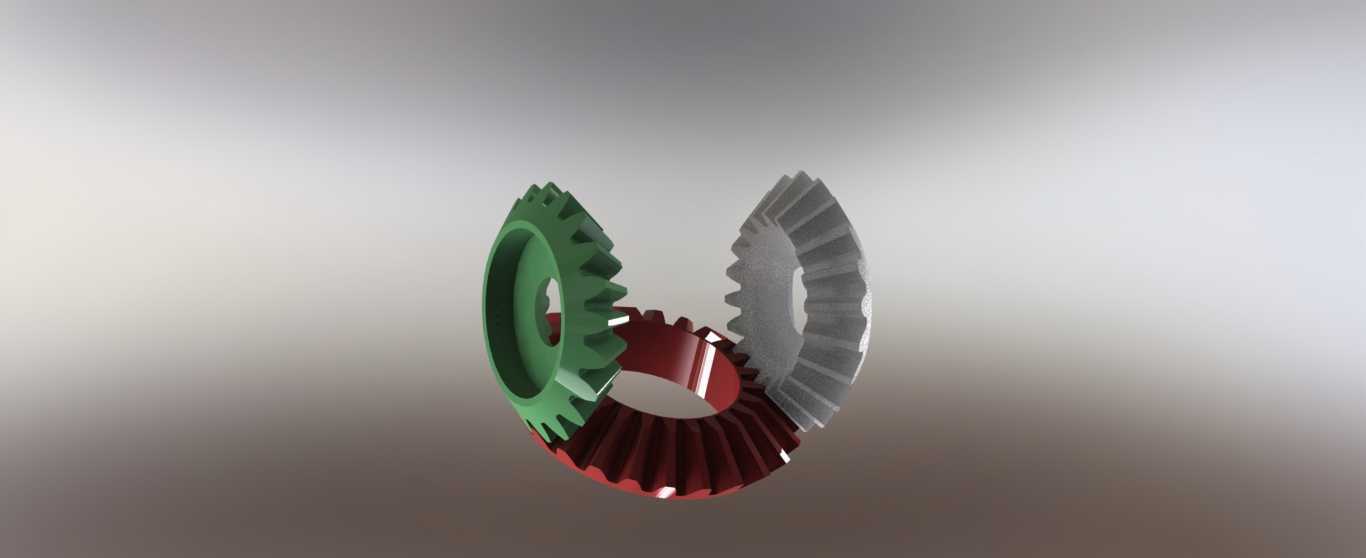

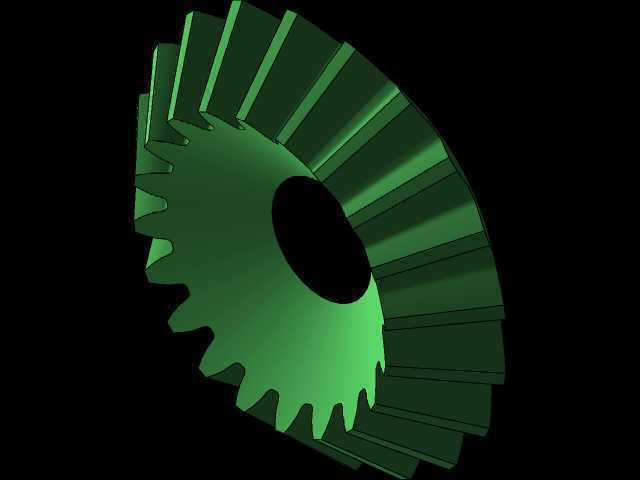

  从实际功能层面看,这套锥齿轮组采用的是直齿锥齿轮结构,相比弧齿锥齿轮,它的加工门槛更低,装配调整的难度也更小,适合转速不超过1500r/min、传动载荷中等的工况场景。三个不同齿色的锥齿轮分别对应不同的传动啮合副,能够实现单输入双输出的动力分流,或者多路径的换向传动,在设计的时候特意调整了每个齿轮的分锥角参数,保证两两啮合的时候节锥能够完全贴合,避免出现轮齿偏载导致的局部磨损过快问题。

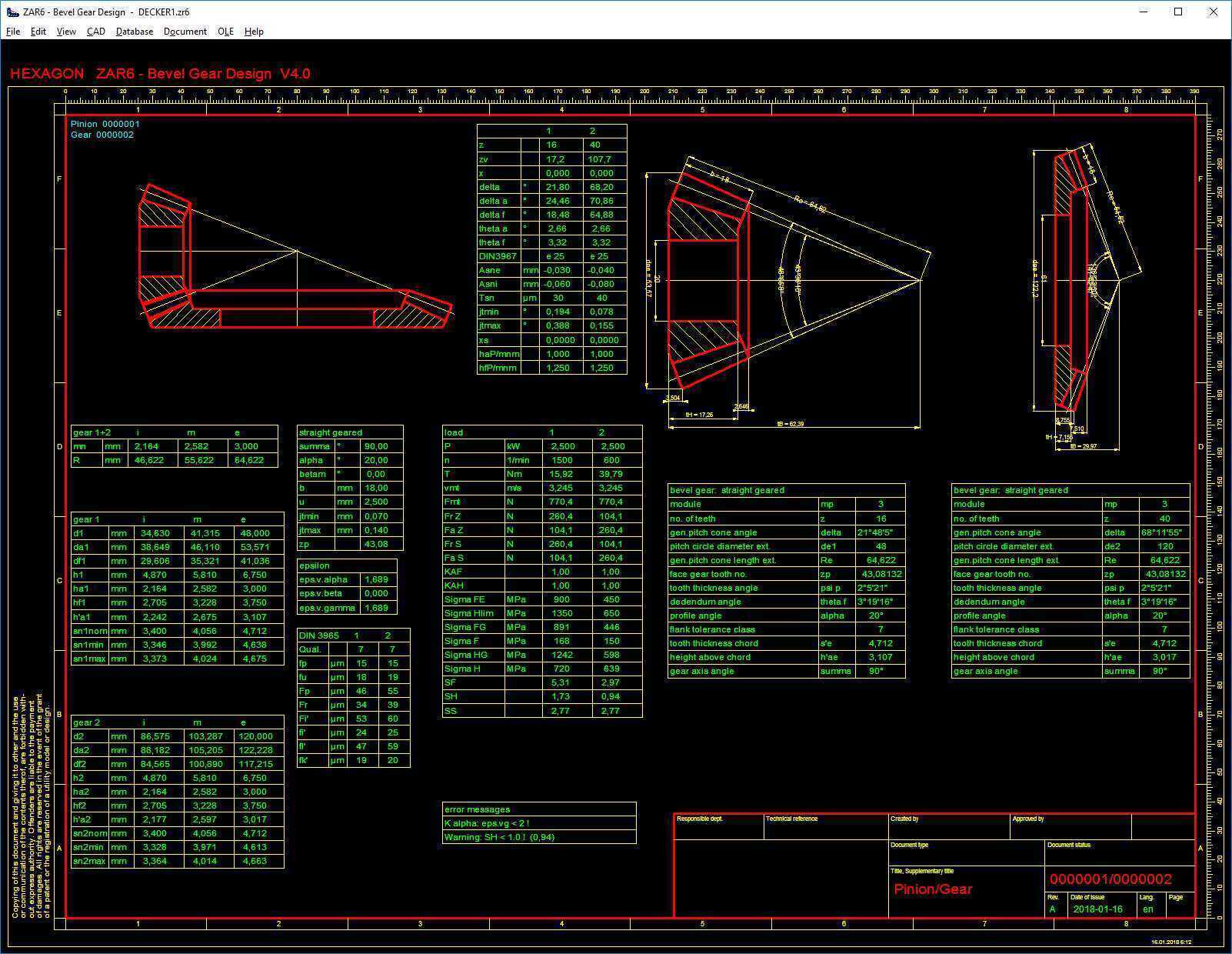

  设计过程中首先要确定的是传动比匹配关系,根据实际应用场景的输入输出转速要求,反推每个齿轮的齿数,再结合模数计算出轮齿的各部分尺寸,这里选用的模数是根据额定传递扭矩核算得出的,保证轮齿的弯曲强度和接触强度都能满足长期运行的要求,不会出现断齿或者点蚀的问题。齿宽的选取也做了权衡,齿宽过大虽然能提升一定的承载能力,但会增加装配时的轴向位置调整难度,稍有偏差就会导致轮齿小端或者大端出现啮合干涉,反而加剧磨损,最终选定的齿宽尺寸刚好覆盖啮合接触区的合理范围,既保证承载能力,也降低装配调试的精度要求。

  安装边界方面,每个锥齿轮的轮毂部分都设计了标准的通孔键槽结构,能够和对应直径的传动轴通过平键实现周向固定,轮毂的轴向长度经过核算,保证和轴配合的时候有足够的接触面积,不会在传动过程中出现轮毂松动或者轴的局部应力集中。齿轮的背锥面也做了精加工处理,装配的时候可以作为轴向定位的基准面,和轴承端盖或者轴套端面贴合,就能快速确定齿轮的轴向安装位置,不需要反复调整啮合间隙。轮齿的非啮合端面都做了小倒角处理,避免装配过程中锐边划伤操作人员,也能减少热处理过程中的应力集中问题,降低齿轮淬火后的开裂风险。

  实际使用过程中,这套锥齿轮组的啮合间隙调整是装配环节的核心要点,需要通过调整垫片的厚度来控制两个啮合齿轮的轴向位置,保证接触斑点位于轮齿齿面的中部区域,靠近小端但不超出齿边,这样在承受载荷的时候,接触斑点会稍微向大端偏移,刚好覆盖整个齿面的有效工作区域,不会出现边缘接触导致的噪音过大或者磨损加剧问题。润滑方式根据工况转速可以选择脂润滑或者油润滑,转速较低的场景下填充润滑脂即可满足长期运行需求,转速较高的场景则需要搭配壳体油浴润滑,保证啮合面始终有油膜覆盖,减少摩擦损耗。

  从结构适配性来看,这套锥齿轮组的外形尺寸经过优化,在满足传动强度要求的前提下尽可能压缩了径向和轴向的占用空间,能够适配结构紧凑的小型设备传动腔布局,不需要额外扩大安装腔体就能完成装配。齿轮的材料选用常用的调质钢,表面做淬火处理,齿面硬度能够达到中等载荷传动的要求,加工的时候采用展成法加工轮齿,齿形精度能够满足通用机械传动的精度等级要求,运行过程中的传动噪音控制在合理范围内,不会对设备整体的运行噪音水平造成明显影响。
