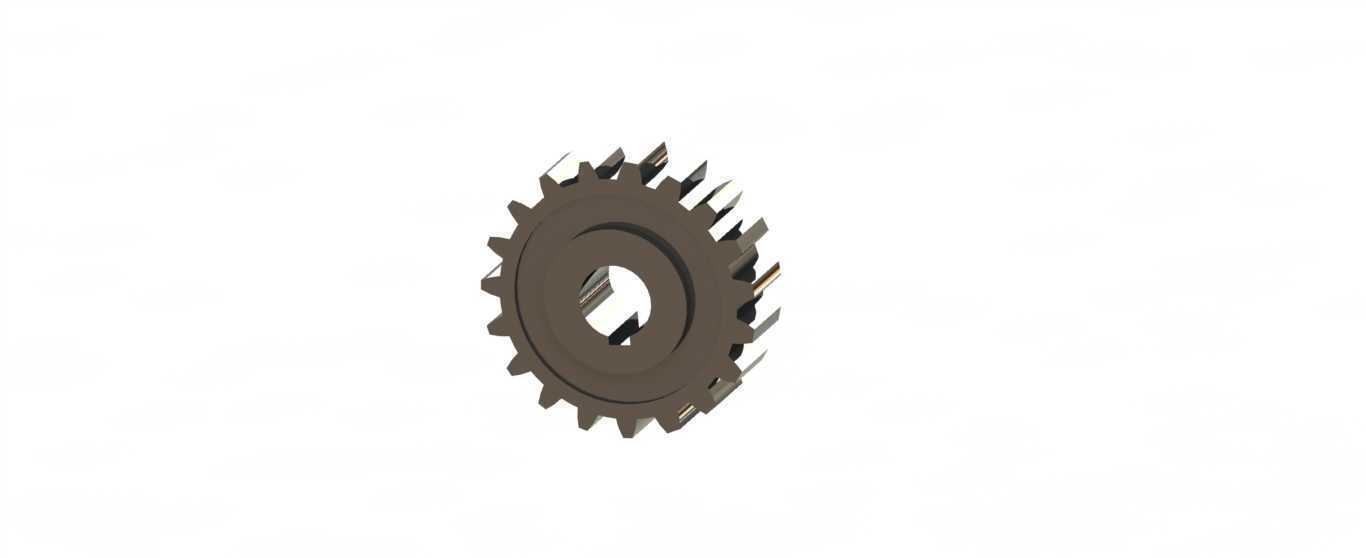

带键槽安装位的传动用钢制齿轮结构

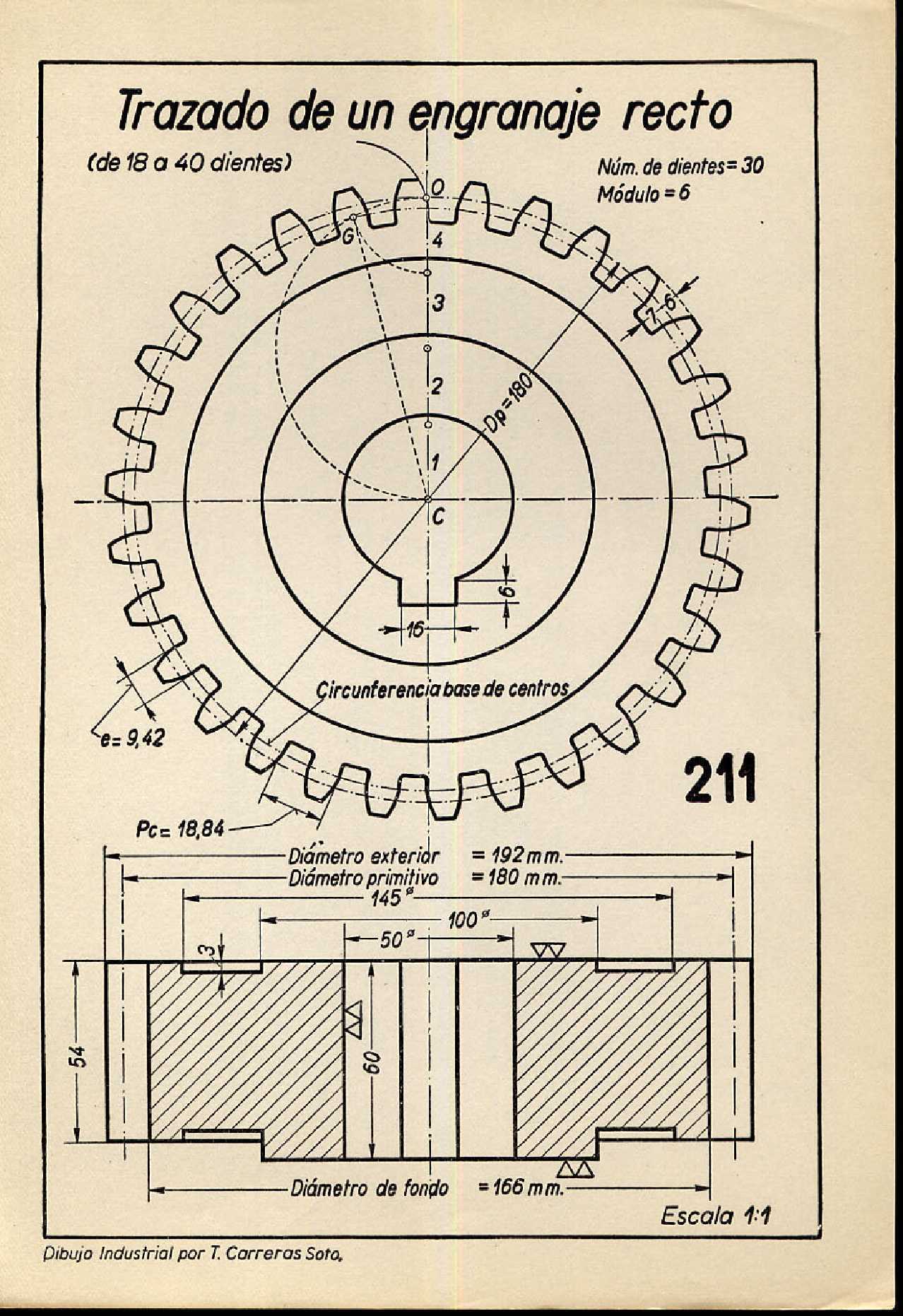

　　这类带中心键槽的直齿齿轮，在常规工业传动场景里的适配范围极广，从中小型输送设备的动力传递单元，到农用机具的转速匹配机构，再到普通机床的进给传动链路，都能见到同结构零件的应用。实际选型时首先要卡准安装边界：中心通孔的直径要和配套传动轴的轴径做过渡配合，键槽的宽度、深度要和轴上预装的平键尺寸完全匹配，避免装配后出现径向窜动或者键侧挤压应力超标的问题；齿轮的齿顶圆直径要和安装腔的内壁预留至少2mm以上的安全间隙，防止运行过程中齿顶剐蹭壳体造成异常磨损。从设计逻辑上看，这类齿轮采用直齿齿形的核心原因是加工门槛低，常规滚齿设备就能完成齿形加工，不需要专用的螺旋角调整工装，装配时也没有轴向力产生，配套的支撑轴承只需要承受径向载荷，

　　能大幅降低支撑组件的选型成本。中心的通孔加单键槽的连接形式，是中小扭矩传动场景里可靠性最高的方案之一：平键的侧面承担扭矩传递的载荷，相比过盈配合的连接方式，拆装维护时不需要专用的拉马工具，只需要松开轴端的锁紧挡圈就能完成齿轮的更换，日常运维的效率更高。齿部的参数设计要和配对齿轮完全匹配，模数、压力角、齿数的组合要满足传动比的要求，同时齿宽的尺寸要比配对齿轮宽出1-2mm，抵消装配时可能出现的轴向错位，保证全齿宽都能参与啮合，避免局部齿面载荷过大造成点蚀失效。实际应用中这类齿轮的材质多选用45号钢调质处理，齿面硬度控制在HB220-250之间，对于转速不高、载荷平稳的传动场景，不需要做额外的齿面淬火处理就能满足使用寿命要求；

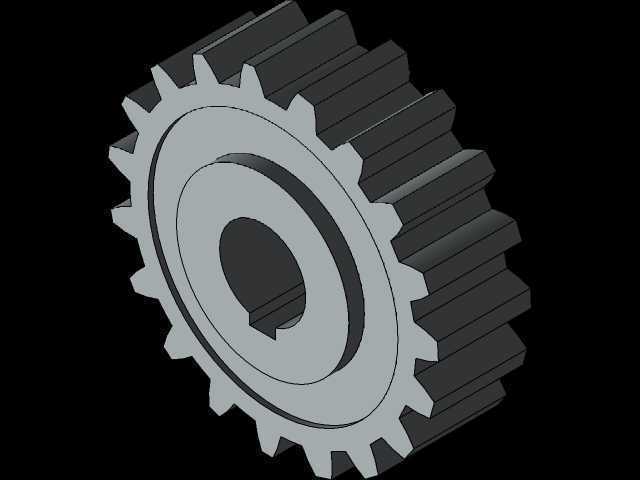

　　如果是用在启停频繁、有冲击载荷的工况下，会在齿部做高频淬火，把齿面硬度提升到HRC45以上，增强齿面的抗冲击和耐磨性能。齿轮端面的减重凹槽设计，是在保证轮体结构强度的前提下尽可能降低零件自重，减少传动轴转动时的惯量，让设备启停的响应速度更快，同时也能减少加工时的材料消耗，降低零件的制造成本。装配时要注意齿轮的端面跳动公差控制在0.05mm以内，避免啮合时出现齿向载荷偏载的问题，安装完成后要手动盘车检查啮合间隙，齿侧间隙要控制在模数的0.05-0.1倍之间，间隙过大会造成传动换向时的冲击噪音，间隙过小则会出现运转卡滞、齿面异常发热的问题。日常运维中要定期检查齿面的磨损情况，当齿面磨损量超过齿厚的10%时就要及时更换零件，避免出现断齿造成整条传动链路的损坏；润滑方式根据转速选择，转速低于1000转/分时可以采用脂润滑，转速更高的场景则要采用油浴润滑，保证齿面始终有润滑油膜覆盖，降低齿面的磨损速率。
