仿生鹦鹉螺造型非圆传动齿轮结构

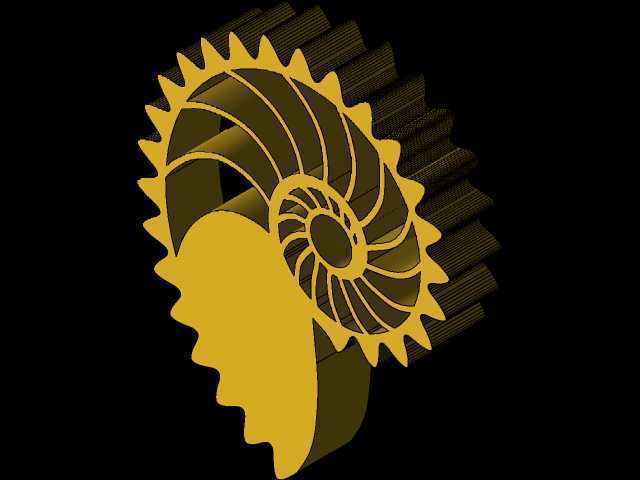

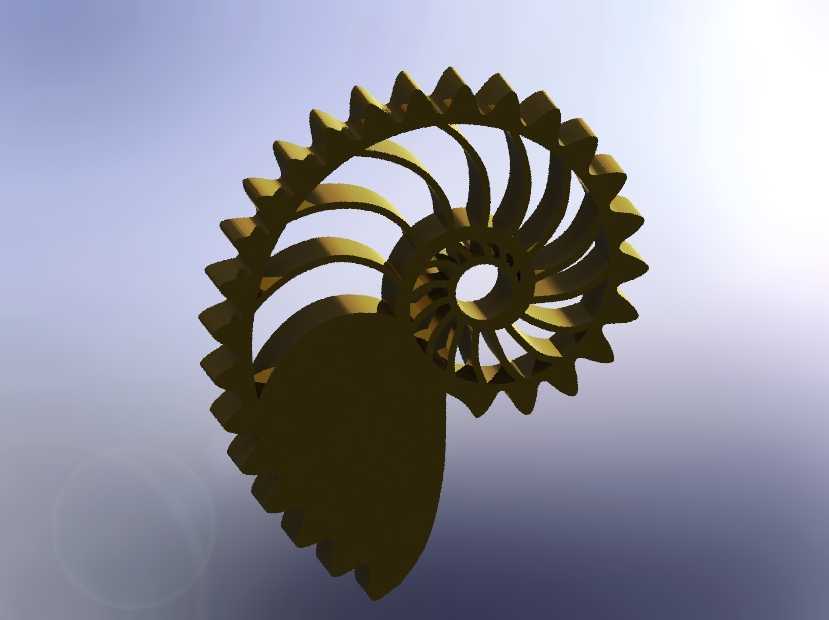

　　这款仿生鹦鹉螺形态的非圆齿轮，跳出了常规圆柱齿轮定传动比的设计局限，将对数螺旋线的自然曲率与齿轮啮合的运动学要求结合，适配需要变传动比输出的特殊传动场景。在轻工包装设备的间歇送料机构中，这类非圆齿轮可以替代传统的凸轮连杆组合机构，减少传动链的构件数量，降低装配累积误差，实现送料辊的变速进给，匹配包装膜牵引过程中快慢交替的动作需求，避免膜材拉扯变形或送料滞后。在小型游乐设备的动感传动单元里，该齿轮可以输出周期性变化的转速，带动座舱实现非匀速的起伏转动，相比电控调速方案，纯机械传动的可靠性更高，无需额外布设控制线路，适配户外潮湿多尘的运行环境。

　　设计过程中首先以鹦鹉螺壳体的生长螺旋线为节曲线基准，逐段校核节曲线的曲率半径，避免出现曲率过小导致的轮齿根切问题，轮齿的齿廓采用渐开线拟合，每一个轮齿的位置都对应节曲线的法向方向，保证啮合过程中重合度始终维持在1.2以上，避免传动过程中出现冲击断齿。齿轮中心的安装孔采用标准平键槽设计，可直接适配常规直径的传动轴，安装端面预留有沉头螺钉孔位，方便与轴端挡圈配合实现轴向定位，整体外轮廓的最大回转半径经过控制，不会超出同模数常规圆柱齿轮的安装边界，设备改造时无需额外扩大传动腔的内部空间。

　　不同于常规圆形齿轮的对称结构，这款齿轮的轮齿沿螺旋线非均匀排布，啮合过程中传动比随转角连续平滑变化，没有突变拐点，运行时的振动噪音远低于多边形非圆齿轮。轮辐部分采用仿生的镂空流道结构，既减轻了齿轮自身的转动惯量，降低传动轴启动时的扭矩负载，也能在高速运转时带动周边空气流动，对啮合面起到辅助散热的作用，适合长时间连续运转的传动工况。在纺织机械的导纱传动机构中，这类变传动比齿轮可以带动导纱杆实现非线性往复运动，让纱线在卷绕筒上形成更均匀的卷装密度，避免筒子两端出现凸边或塌边的问题，提升后续退绕工序的顺畅度。

　　设计时还充分考虑了加工工艺性，轮齿的加工可以采用五轴铣削一次成型，也可以通过精密铸造完成毛坯制作后再进行齿面精磨，齿面粗糙度控制在Ra1.6以内，减少啮合过程中的磨损。齿轮的厚度方向采用等强度设计，轮缘部分的厚度从齿根到轮辐平滑过渡，避免应力集中导致的轮缘断裂，中心轮毂部分的厚度大于轮缘，保证键槽连接的强度，可传递的扭矩覆盖小型传动机构的常用功率区间。在教具演示领域，这款齿轮也可作为非圆齿轮传动的演示构件，直观展示变传动比传动的运动特性，帮助学习者理解节曲线与传动比之间的对应关系，相比抽象的公式讲解更具实操参考价值。实际装配时需要注意配对齿轮的中心距公差控制在±0.02mm以内，啮合侧隙调整到0.05-0.1mm之间，避免因侧隙过大导致的传动回差，或是侧隙过小导致的卡滞磨损，安装完成后需手动盘车检查全齿面啮合情况，确认无卡滞点后再进行负载试运行。
