交错轴传动蜗轮蜗杆啮合结构

　　在各类需要大减速比、交错轴动力传递的工业场景里，蜗轮蜗杆副是应用频次极高的传动组件，这套啮合结构的设计完全围绕实际工况的载荷传递需求展开，没有多余的装饰性结构，所有几何特征都服务于动力传递、安装定位与运行稳定性。

　　从实际应用场景来看，这类蜗轮蜗杆结构常出现在输送设备的驱动端、小型机床的进给机构、自动化生产线的分度单元、起重设备的自锁传动段，这些场景普遍存在输入轴与输出轴空间垂直交错、需要单级实现大减速比、部分工况要求反向自锁的需求，相比多级圆柱齿轮减速结构，单级蜗轮蜗杆就能实现10-80的传动比，结构紧凑度优势明显，能大幅缩减传动单元的安装空间，尤其适合设备内部布局紧凑、没有多余空间布置多级齿轮轴系的场合。

　　这套结构的功能特性完全匹配工况需求：蜗杆与蜗轮的齿面呈空间线接触状态，啮合过程中齿面间的滑动摩擦占比高，因此设计时齿廓采用渐开线适配的空间啮合曲面，保证多齿同时参与啮合，传动过程的冲击载荷更小，运行噪音远低于同减速比的圆柱齿轮组；同时当蜗杆导程角小于啮合面当量摩擦角时，结构具备反向自锁特性，也就是只能由蜗杆带动蜗轮转动，蜗轮无法反向驱动蜗杆，这一特性在起重类设备中可以直接省去额外的制动结构，避免负载下坠引发安全隐患。

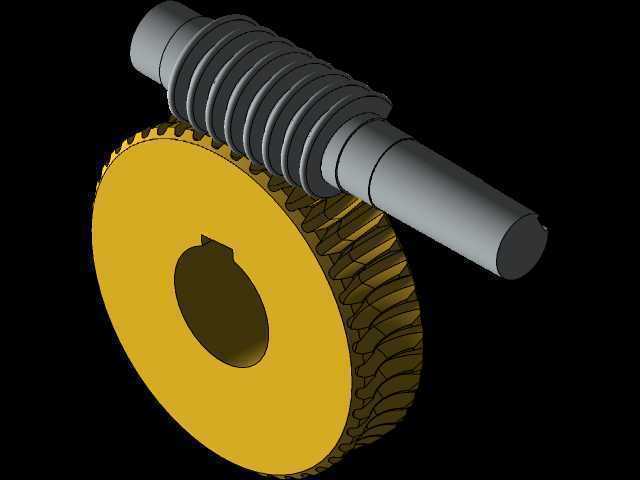

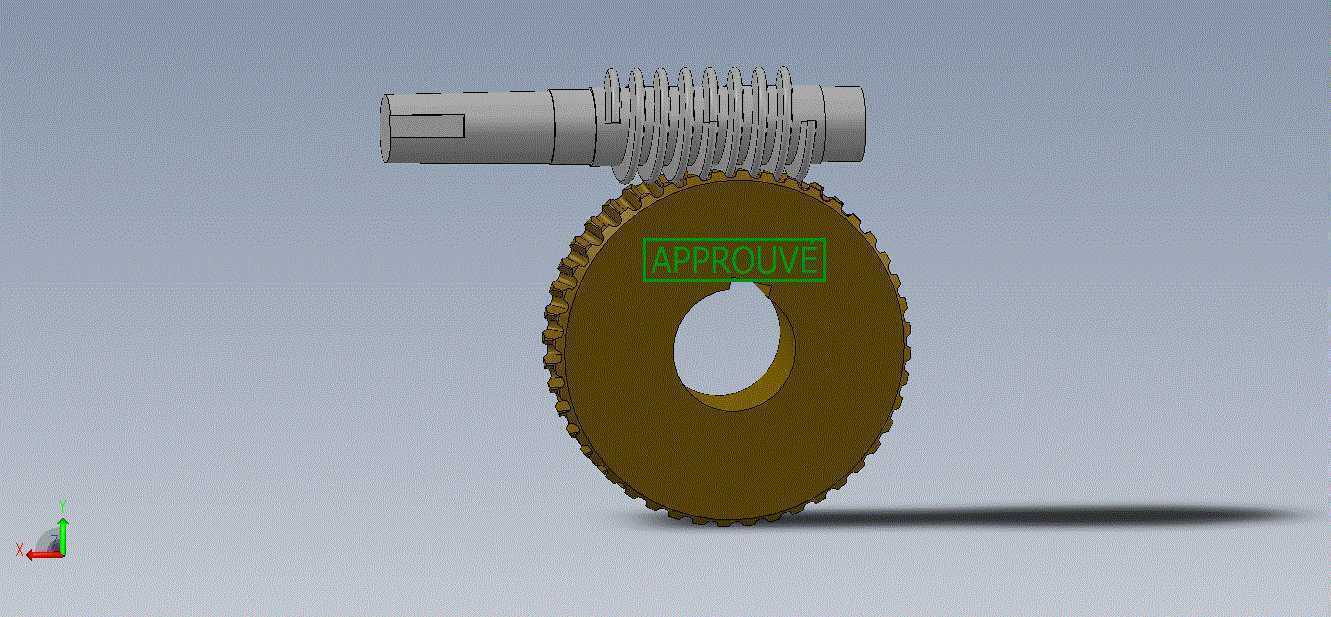

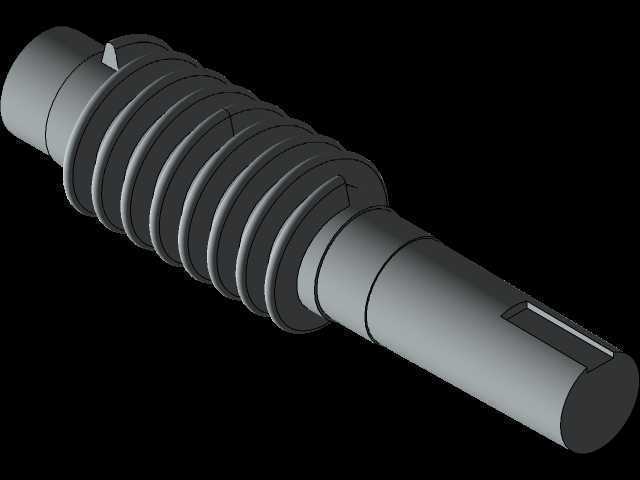

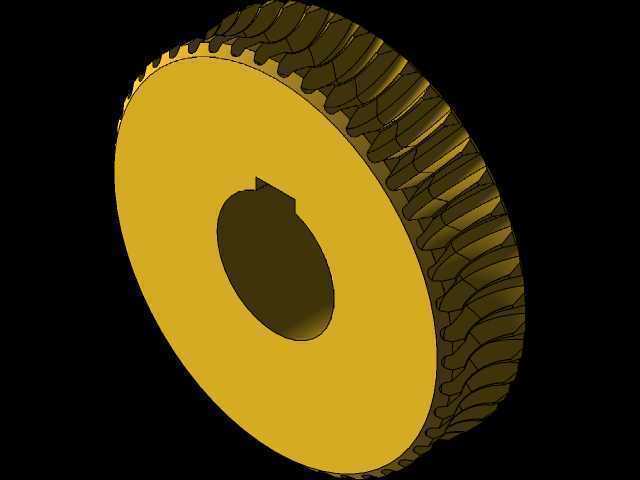

　　设计思路上，首先确定的是中心距参数，这是整个传动副的核心安装边界，蜗杆轴的轴线与蜗轮的轴线空间垂直交错，两轴的中心距直接决定了齿部的啮合参数，蜗杆采用轴齿一体的结构设计，轴端预留了键槽结构，用于和动力输入侧的联轴器、带轮或者电机输出轴连接，轴身的台阶结构用于匹配安装轴承，实现蜗杆的径向与轴向定位，避免运行过程中出现轴系窜动导致齿面啮合偏移。蜗轮采用齿圈与轮毂一体的结构设计，中心通孔为安装基准孔，用于穿装输出轴，孔的公差带按照过渡配合设计，保证和输出轴的同轴度，端面与外圆的同轴度公差控制在IT7级以内，避免装配后出现齿圈偏摆，导致啮合间隙不均、局部齿面载荷过载的问题。

　　外形尺寸与安装边界方面，蜗杆的总长度根据啮合段长度加上两端轴承安装位、轴伸连接位的尺寸确定，啮合段的齿顶圆直径按照模数与头数计算得出，保证齿根强度满足额定扭矩下的弯曲应力要求；蜗轮的齿顶圆直径根据齿数、模数与变位系数确定，齿宽按照覆盖蜗杆啮合长度的1.2倍设计，既保证足够的啮合接触面积，又避免齿宽过宽导致的加工难度提升、材料浪费。安装时需要保证两轴的垂直度公差在0.02mm/100mm以内，中心距的偏差控制在±0.03mm范围内，否则会出现齿面接触偏载、传动效率下降、齿面磨损加剧的问题。

　　在结构细节处理上，蜗轮的齿端做了微小的倒角处理，避免装配过程中齿部磕碰损伤，同时啮合初始阶段能更顺滑地导入；蜗杆的轴端预留了挡圈安装槽，用于轴承的轴向定位，轴伸端的键槽采用普通平键槽设计，键槽的对称度公差按照IT8级控制，保证动力传递过程中键的受力均匀。整个结构的所有棱边都做了R0.5的倒钝处理，避免加工与装配过程中划伤操作人员，也减少应力集中点，提升部件的疲劳强度。

　　实际选型应用时，需要根据输入转速、额定输出扭矩、负载冲击系数匹配对应的模数与齿面硬度，蜗杆一般采用表面淬火处理提升齿面耐磨性，蜗轮采用铸锡青铜或者铝铁青铜材质，匹配不同的滑动速度工况，保证齿面的跑合性能与使用寿命，装配时需要调整合适的齿侧间隙，既要避免间隙过小导致的运转卡滞、温升过高，也要避免间隙过大导致的传动回差过大，影响传动精度，尤其是用在分度机构中的蜗轮副，侧隙需要严格控制在0.01-0.02mm范围内，满足分度精度要求。
