多齿错刃盘式铣削刀具结构设计

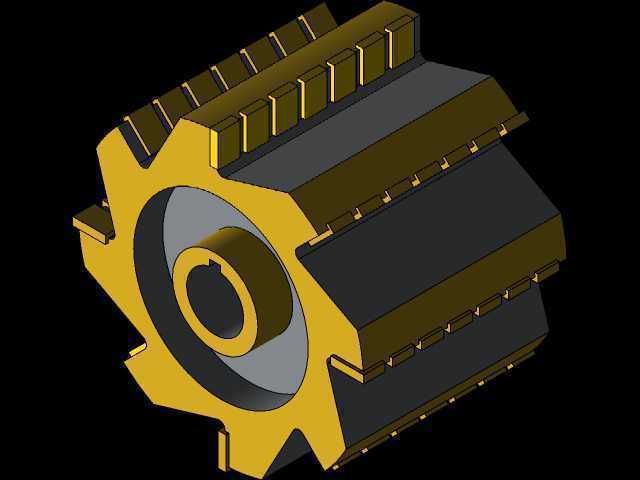

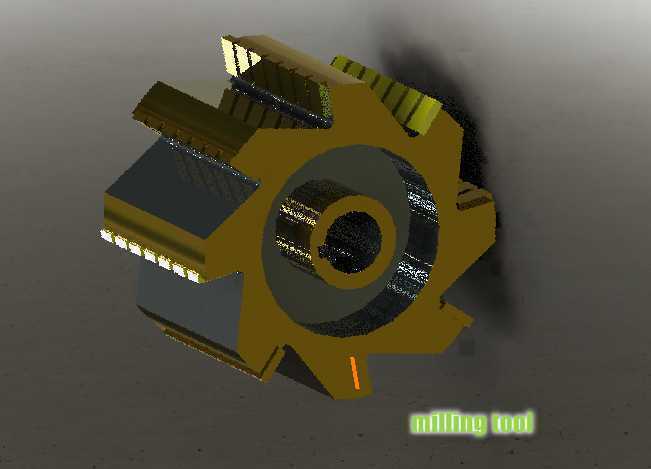

　　这款盘式错齿铣刀主要面向普通铣床、数控加工中心的平面铣削、台阶面开粗工况，在模具钢、结构钢、铸铁件的批量加工场景中适配性较强，尤其适合箱体类零件结合面的大余量铣削作业，相比普通直齿铣刀，其错齿排布的刀齿结构能有效降低单齿切削冲击，减少加工过程中的振刀纹，提升工件表面加工质量的同时延长刀具整体使用寿命。从结构设计逻辑来看，刀体采用整体盘式基体结构，中心设置标准安装孔，可直接适配铣床通用刀杆，安装时通过端面键槽传递扭矩，无需额外定制转接工装，安装边界完全匹配常规7:24锥度刀杆的配合尺寸，刀体外缘均匀分布多组切削齿，相邻刀齿沿轴向错开微小距离，保证切削过程中每齿的切削宽度相互搭接，避免出现切削残留的棱边，同时错齿结构能让切屑分断更顺畅，

　　减少长切屑缠绕刀体的风险。刀齿的切削角度经过针对性优化，前角采用小角度正前角设计，兼顾切削锋利度与刀齿抗冲击性能，后角预留足够的避让空间，减少刀齿后刀面与工件已加工表面的摩擦，降低切削热的产生，刀齿根部设置圆弧过渡结构，避免应力集中导致的刀齿崩损，在大切深、大进给的粗加工工况下能保持稳定的切削状态。实际应用中，这款铣刀可根据加工材质更换对应牌号的硬质合金刀片，刀体本身的定位槽精度控制在IT7级以内，保证刀片安装后的径向跳动、轴向跳动满足精加工要求，无需每次换刀后重新对刀调整，能有效缩短加工辅助时间。刀体的排屑槽采用大螺旋角设计，切屑可沿槽体快速排出，避免切屑在切削区堆积造成的二次切削，同时槽体表面做抛光处理，

　　降低切屑与槽壁的摩擦阻力，在干式切削工况下也能保证排屑顺畅。从安装适配性来看，中心安装孔的公差采用H7级配合，与刀杆的配合间隙控制在合理范围，既保证安装拆卸便捷，又能避免高速旋转时的偏心振动，刀体端面的定位面经过磨削处理，平面度控制在0.01mm以内，安装后刀体的端面跳动不超过0.02mm，保证加工平面的平面度要求。针对不同的加工工况，这款铣刀可通过调整刀片的伸出长度适配粗加工、半精加工的不同需求，粗加工时可适当增大刀片伸出量，提升单齿切削深度，半精加工时调整刀片伸出量保证各齿切削量均匀，获得更好的表面质量。刀体本身采用合金钢材质经调质处理，整体硬度达到HRC42-45，兼顾韧性与耐磨性，即使在断续切削的工况下，

　　比如加工带铸造黑皮的铸件表面，也能避免刀体开裂、变形的问题。在切削参数适配方面，加工普通45号钢时，线速度可控制在120-180m/min，每齿进给量0.1-0.2mm/z，切削深度最大可达5mm，加工铸铁件时可适当提高线速度至150-220m/min，适配常规数控铣床、立式加工中心的主轴转速范围，无需额外调整设备参数即可直接使用。
