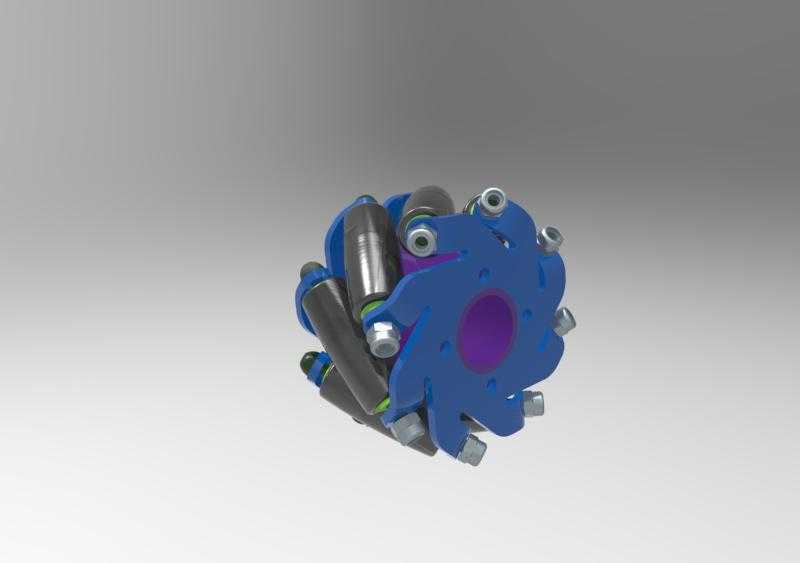

全向移动麦克纳姆轮结构设计

　　在AGV转运、智能仓储分拣、窄空间作业平台这类对移动灵活性要求极高的场景里，常规转向轮的最小转弯半径始终是布局优化的核心阻碍，麦克纳姆轮正是为破解全向移动需求诞生的行走部件，这套结构的设计核心完全围绕辊子偏置布局带来的矢量运动特性展开。从实际落地的工况来看，这类轮组常被用在车间内物料转运的潜伏式AGV、立体库的换层接驳台车、狭小舱室内的检修移动平台上，不需要预留传统车辆的转向回转空间，仅通过不同轮组的转速差与转向组合，就能实现整车直行、横移、斜行、原地零半径回转的全向动作，对于通道宽度受限、工位排布紧凑的作业场景，能大幅提升场地利用率，减少转运过程的路径冗余。

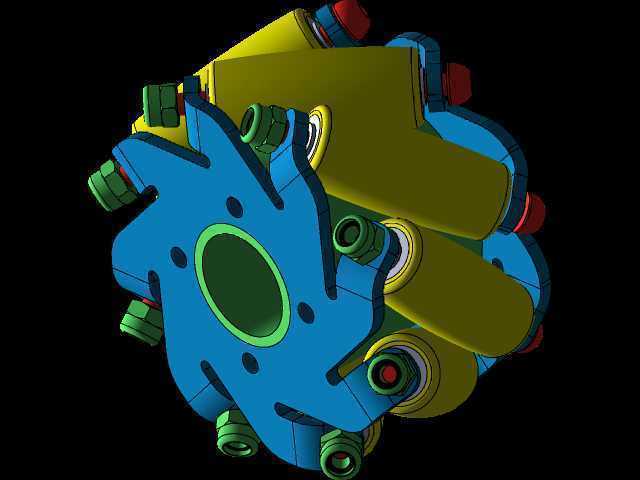

　　这套轮组的主体轮毂采用辐板式承载结构，轮毂外缘沿圆周方向均匀排布多组独立的从动辊子，所有辊子的轴线与轮毂主轴线呈固定45度偏置角，这一角度是经过多轮运动学仿真验证的最优值——既能够保证辊子在接触地面时，将轮毂的旋转扭矩分解为纵向与横向两个方向的摩擦力分量，又不会因为偏角过大导致辊子轴向承载过载，或是偏角过小让横向分力不足无法实现横移动作。每个辊子都采用独立的芯轴支撑结构，芯轴两端通过镶嵌式安装座固定在轮毂的辐板外缘，安装座与轮毂本体之间预留了微小的调整间隙，可在装配时补偿辊子的形位公差，保证所有辊子的外轮廓包络面处于同一圆柱面上，避免轮组转动时出现个别辊子悬空、受力不均导致的行走抖动问题。

　　从安装边界来看，这套轮组的轮毂中心设置了带键槽的中心安装孔，孔周均匀分布多个螺栓过孔，可直接与驱动电机的输出法兰、或是轮组的支撑轴系对接，安装时需要保证轮毂端面与驱动轴的垂直度公差控制在0.1mm以内，否则会导致辊子接地面受力不均，加快辊子外包覆层的磨损。轮组的轴向总宽度需要匹配安装支架的内侧间距，设计时在轮毂两侧辐板的外端面预留了轴承安装位与密封槽，可适配标准深沟球轴承实现轮组的转动支撑，外侧加装防尘密封圈即可阻挡车间内的粉尘、碎屑进入辊子芯轴的转动间隙，降低日常维护频次。

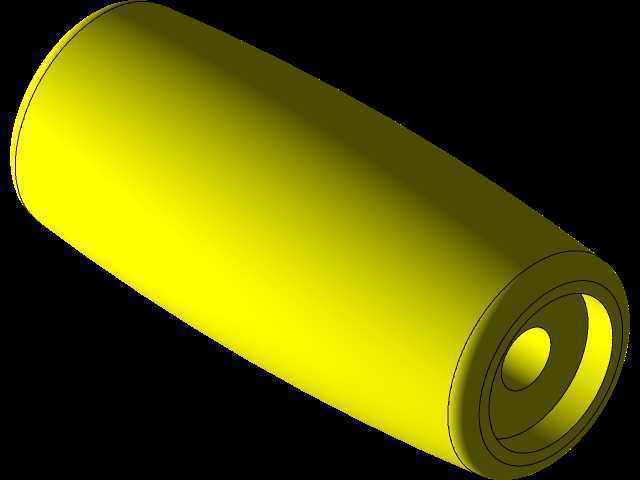

　　辊子的外形采用腰鼓形曲面设计，曲面轮廓完全匹配轮组转动时的理论外圆轨迹，保证辊子在任意转动角度下与地面的接触都是连续的面接触，而非线接触，这一设计能有效降低轮组行走时的振动噪音，同时增大接触面积提升抓地力。辊子的外层采用高耐磨聚氨酯材料包覆，硬度控制在邵氏85A左右，既能够保证足够的承载能力，避免重载下辊子变形过大影响运动精度，又能提供足够的摩擦系数，防止横移、斜行动作时出现打滑，聚氨酯材料本身也具备一定的减震效果，能过滤地面微小不平整带来的冲击，保护整车的电控与传感部件。

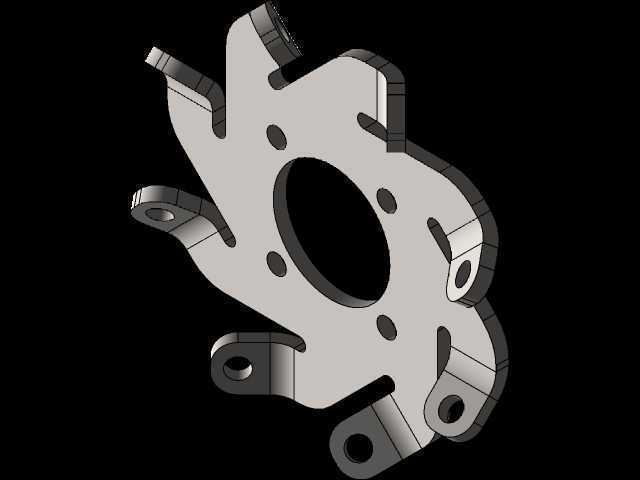

　　在结构强度设计上，轮毂本体采用等强度辐板结构，在辐板上开设多个减重孔的同时，在每个辊子安装座的位置设置了加强筋，筋条从中心安装孔外缘一直延伸到安装座根部，将轮组承载时的受力均匀分散到整个轮毂上，避免应力集中导致的轮毂开裂。辊子的芯轴采用高强度合金钢材质，表面做硬化处理，耐磨性能满足长时间连续运转的需求，芯轴与辊子本体之间设置了自润滑衬套，不需要定期加注润滑脂即可保证辊子的灵活转动，适配工业场景下长时间连续作业的维护需求。

　　实际选型匹配时，需要根据整车的总重量、单轮承载需求、行走速度来选择对应尺寸的轮组，这套结构的辊子排布密度经过优化，在同等轮径下比常规布局的麦克纳姆轮拥有更多的接地点，行走时的平顺性更好，不会出现传统全向轮常见的周期性顿挫问题。安装时需要注意同一台车上的四个轮组需按照左前、右后辊子偏角同向，右前、左后辊子偏角反向的方式布置，才能通过四个轮子的转速矢量叠加实现预期的全向运动效果，同时需要保证所有轮组的安装高度一致，避免出现个别轮组受力过载的情况。
