多档位行星齿轮传动结构设计

项目分类:齿轮 发布时间:2022-01-29 ID:524441
  • 多档位行星齿轮传动结构设计
  • 多档位行星齿轮传动结构设计
  • 多档位行星齿轮传动结构设计
  • 多档位行星齿轮传动结构设计
  • 多档位行星齿轮传动结构设计
  • 多档位行星齿轮传动结构设计
  • 多档位行星齿轮传动结构设计

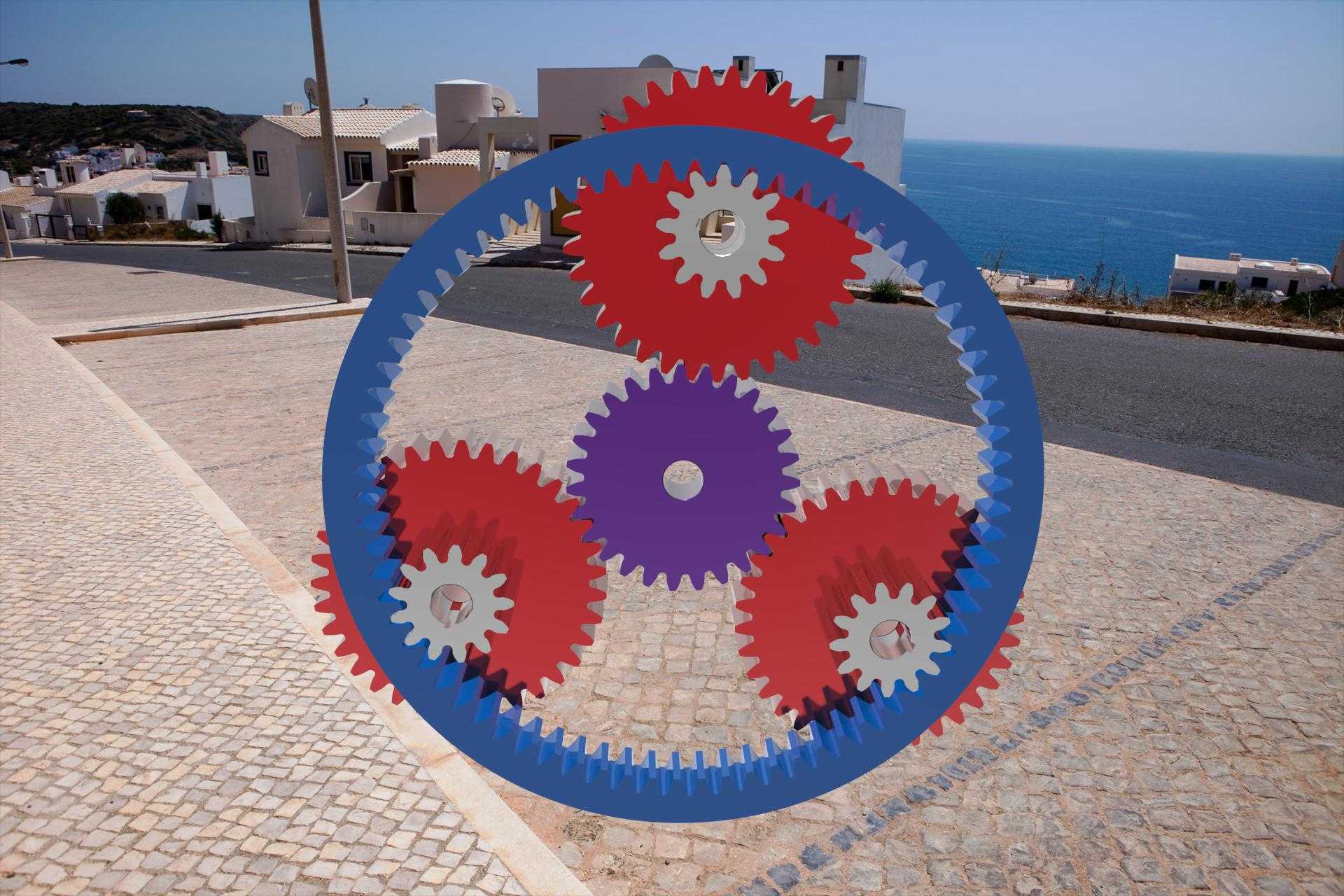

  这套行星传动结构的轮系布局,核心是通过内齿圈、太阳轮与多组行星轮的啮合配合实现多档位扭矩与转速的切换,在中小功率变速传动场景里适配性极强。从实际工程应用来看,这类结构常被集成在小型动力传输单元中,覆盖轻工输送设备的变速模块、小型工程机械的行走传动段、非标自动化设备的动力切换工位,相比定轴轮系,它能在更小的安装空间内实现更大的传动比覆盖,同时啮合点分散带来的载荷均分特性,能让单齿承受的啮合应力降低三成以上,适合频繁切换转速、存在短时冲击载荷的工况。

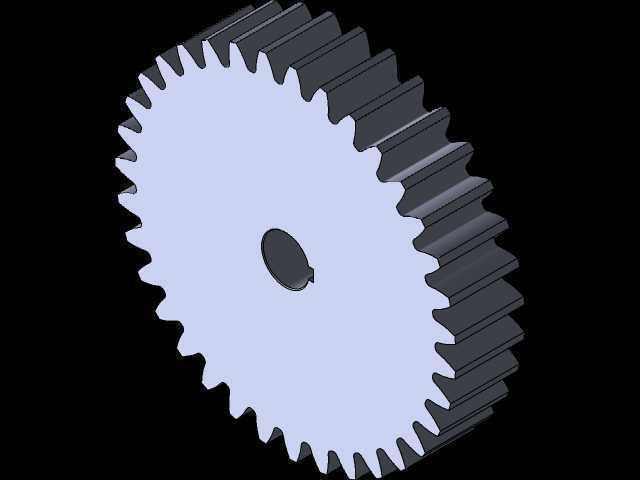

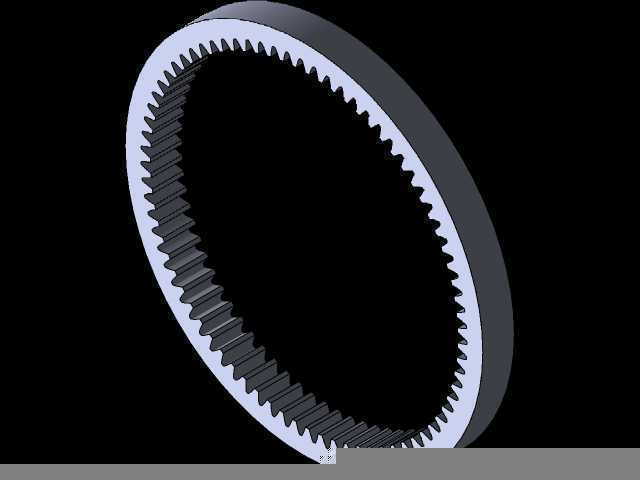

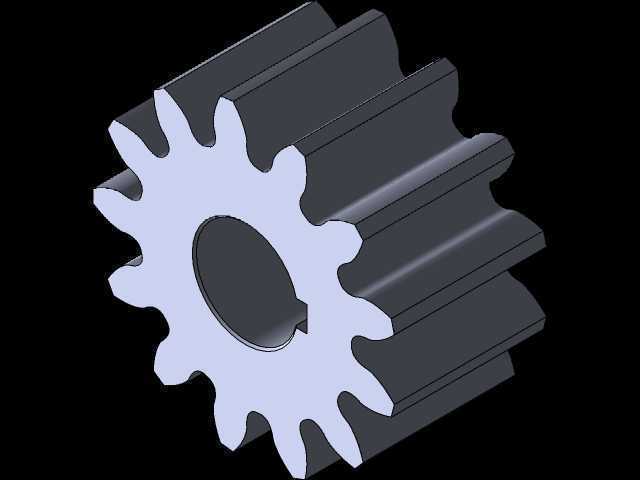

  设计过程中首先敲定的是内齿圈的固定边界,作为整个轮系的安装基准,内齿圈的齿顶圆外径决定了整套传动单元的最大径向安装尺寸,建模时将内齿圈的安装止口设置在齿圈外侧的环形端面,止口的配合公差选H7/h6,方便和外部壳体的定位装配,轴向则通过均布的沉头孔实现锁紧,避免传动过程中齿圈出现周向窜动。太阳轮作为动力输入构件,中心的内花键孔是和输入轴连接的核心接口,花键的定心方式采用齿侧定心,能适配正反转切换时的传动间隙补偿,太阳轮的齿宽比行星轮齿宽多出2mm,是考虑到装配时的轴向累计误差,避免轮齿啮合时出现端面偏载。

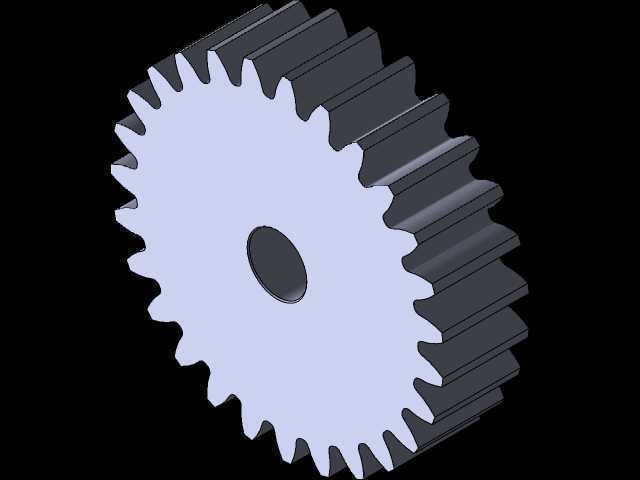

  三组行星轮的布置采用120度均布的方式,行星轮通过滚针轴承安装在行星架的销轴上,销轴和行星架的连接采用过盈配合加骑缝销的固定方式,能承受传动过程中行星轮公转带来的交变载荷。行星架作为动力输出构件,输出端的轴颈和外部负载的连接采用平键传动,轴颈处预留了密封圈的安装槽位,能适配脂润滑或者稀油润滑的不同密封需求。不同档位的切换逻辑,是通过分别固定太阳轮、内齿圈或者行星架其中一个构件,改变动力输入输出的路径,实现不同传动比的输出,建模时每一组轮齿的啮合侧隙都控制在0.1mm到0.2mm之间,既保证传动过程不会出现卡滞,也能避免侧隙过大带来的换向冲击。

  从安装边界来看,整套结构的轴向总长度由内齿圈的宽度、行星架的输出轴长度、太阳轮的输入段长度共同决定,径向尺寸则以内齿圈的齿顶圆为最大边界,安装时不需要额外预留过大的周边空间,外部壳体只要匹配内齿圈的止口尺寸和行星架输出轴的同轴度要求即可。轮系的润滑通道设计在行星架的销轴内部,通过销轴上的径向油孔可以直接将润滑油引导到滚针轴承的摩擦面,同时行星轮转动时的离心力能将润滑油甩到轮齿的啮合面,保证持续运转时的润滑效果。实际选型时,这套结构可以根据传递扭矩的大小调整齿轮模数,模数越大单齿承载能力越强,对应的整体径向尺寸也会同步增加,建模时所有轮齿的齿形都采用渐开线标准齿形,压力角选20度,加工时可以直接用标准滚刀、插刀完成齿形加工,不需要定制特殊刀具,能有效降低后续的零件加工成本。在频繁启停的工况下,行星轮的销轴处需要增加止推垫片,避免行星轮端面和行星架侧板直接摩擦,垫片采用铜基粉末冶金材质,自带润滑属性,能长时间承受端面的滑动摩擦。
