行星轮系复合齿轮传动结构

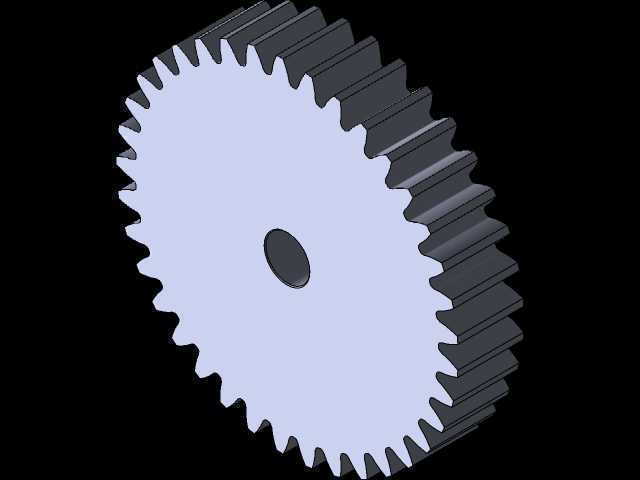

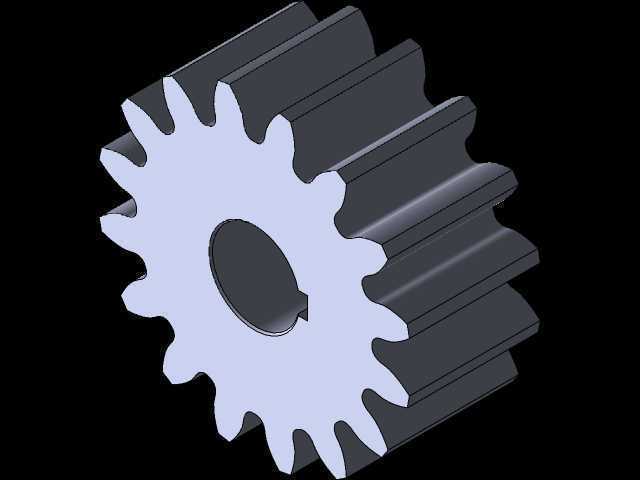

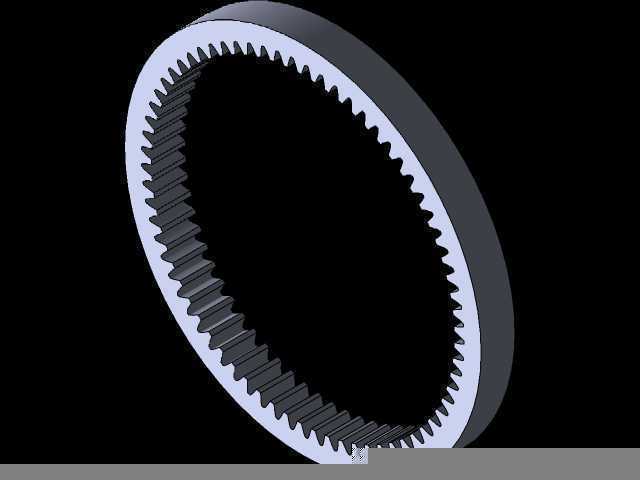

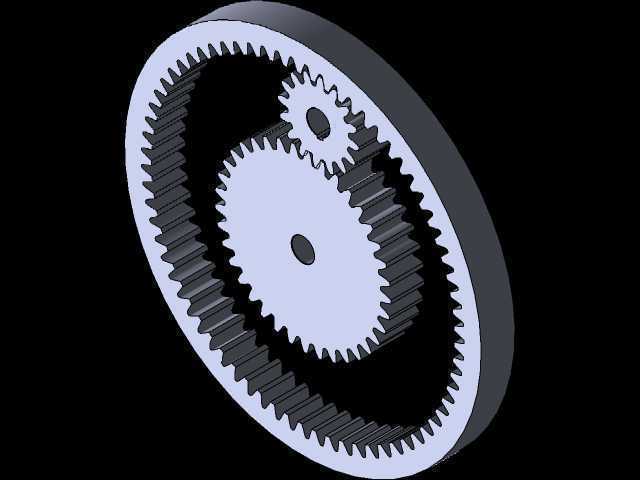

　　这套行星轮系复合齿轮结构，核心由内齿圈、太阳轮、行星轮三类基础齿轮构件组合而成，是紧凑空间内实现大传动比动力传递的典型结构，在中小功率传动场景中应用十分广泛。日常接触到的小型自动化输送线的动力端、轻工包装设备的分度传动单元、小型机床的进给传动模块里，都能见到这类轮系结构的身影，它能在有限的安装空间内，实现同轴输入输出的减速增扭需求，不需要额外布置错位的传动齿轮轴，能大幅缩减传动单元的整体占用体积。

　　从结构功能特性来看，这套轮系采用内齿圈固定、太阳轮输入、行星架输出的经典排布逻辑，三个构件的啮合齿形都采用标准渐开线圆柱直齿设计，齿向无螺旋角，加工时不需要专用的螺旋角铣削工装，普通滚齿机、插齿机就能完成齿形加工，加工成本相比斜齿行星轮系低三成左右，适合对传动平稳性要求不是极端严苛、成本控制要求较高的民用传动场景。啮合侧隙控制在0.02到0.05毫米的常规区间，既不会因为侧隙过大导致传动正反转时出现明显空程，也不会因为侧隙过小出现轮齿卡滞、运转温升过高的问题，常温工况下连续运转的齿面接触应力能稳定控制在许用应力范围内，不需要额外设计复杂的齿面润滑回路，采用脂润滑就能满足长期运转需求。

　　设计过程中首先要匹配的是安装边界尺寸，这套轮系的内齿圈外径根据配套的传动箱壳体安装止口来确定，内齿圈的外圆与壳体止口采用H7/h6的间隙配合，装配时不需要额外敲击就能顺利装入，同时能保证内齿圈与输入输出轴的同轴度控制在0.02毫米以内，避免因为同轴度偏差导致轮齿偏载，出现局部齿面过度磨损的问题。太阳轮的内孔与输入轴采用平键连接，键槽的对称度控制在0.015毫米以内，保证动力传递时键的两侧受力均匀，不会出现单侧边压过大导致键剪切失效的问题。行星轮通过滚针轴承安装在行星架的销轴上，销轴与行星架的安装孔采用过盈配合，过盈量控制在0.01到0.02毫米，既能保证销轴在运转过程中不会出现松动偏转，也不会因为过盈量过大导致行星架安装孔出现塑性变形。

　　实际选型应用时，需要先核算传动端的负载扭矩，根据输出扭矩匹配轮系的模数，这套结构的齿轮模数选用1.5模，齿面硬度在HB220到260之间，能承受的额定输出扭矩在15牛米左右，适配100瓦到250瓦的驱动电机，完全能满足小型自动化设备、家用传动装置的动力传递需求。行星轮的数量设置为三个，沿圆周方向均匀排布，相邻两个行星轮的夹角误差控制在5分以内，保证三个行星轮能同时与内齿圈、太阳轮啮合，不会出现单个行星轮受力过载的情况，运转过程中三个行星轮的负载分配误差不超过5%，能有效延长整套轮系的使用寿命。

　　在安装维护层面，这套结构的拆解装配不需要专用工装，只需要依次取出行星架、行星轮、太阳轮就能完成齿面检查、润滑脂更换的维护操作，日常维护周期能达到6000小时以上，适合在非重载、连续运转的通用传动场景下使用。轮系的输入轴与输出轴采用同轴设计，安装时只需要保证输入轴与驱动电机轴、输出轴与负载轴的同轴度，不需要额外调整轴系的平行度，能大幅降低现场安装的调试难度，减少装配工时。齿形设计时已经做了齿顶修缘处理，能有效降低轮齿啮合时的冲击噪音，1米距离处的运转噪音能控制在55分贝以内，适合对噪音控制有一定要求的办公配套设备、民用轻工设备场景使用。
