交错轴传动梅卡尼姆锥齿轮组结构

项目分类:齿轮 发布时间:2022-01-29 ID:524443
  • 交错轴传动梅卡尼姆锥齿轮组结构
  • 交错轴传动梅卡尼姆锥齿轮组结构
  • 交错轴传动梅卡尼姆锥齿轮组结构
  • 交错轴传动梅卡尼姆锥齿轮组结构

  这套锥齿轮啮合结构,核心解决的是空间垂直交错轴之间的旋转运动传递需求,在轻工输送设备、小型自动化变位机构、桌面级工装夹具的动力转向模块中应用十分广泛。不同于平行轴传动的圆柱齿轮,这类锥齿轮的轮齿排布在节锥面上,啮合过程中两个齿轮的轴线呈90度垂直相交,能够在不额外增加换向传动组件的前提下,直接完成动力传输方向的转向,大幅缩减传动链路的整体占用空间。

  从实际装配的边界尺寸来看,这套齿轮组的两个啮合齿轮分别适配不同直径的传动轴,竖直方向布置的齿轮轴端预留了标准的轴肩定位结构,安装时可以直接通过轴肩与轴承内圈贴合完成轴向定位,不需要额外加装定位套来调整啮合间隙;水平方向的齿轮轴端做了光轴过渡设计,既可以通过键连接传递扭矩,也能适配紧定螺钉的锁紧方式,适配不同安装场景的固定需求。整套结构的安装基座采用L型折弯的支撑结构,两个安装面的垂直度公差控制在0.02mm以内,能够保证齿轮啮合时的齿面接触面积达到设计要求,避免出现偏载导致的轮齿过早磨损。

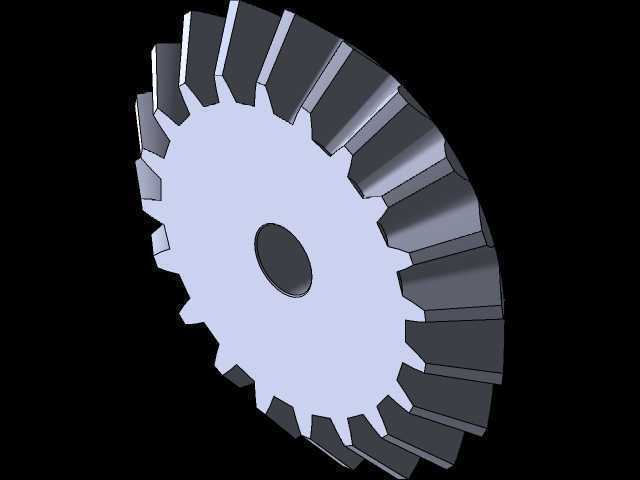

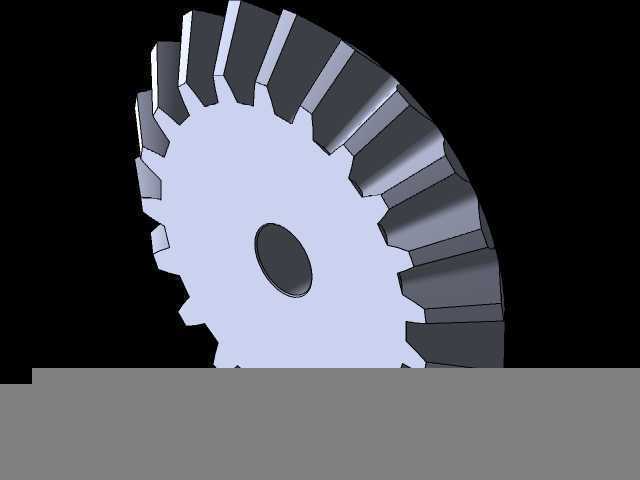

  设计过程中,轮齿的齿形采用渐开线锥齿廓,啮合重合度控制在1.2到1.5之间,既保证了传动过程的平稳性,不会出现低速运转时的卡顿冲击,也兼顾了加工的工艺性,普通的锥齿轮刨齿设备即可完成齿形加工,不需要定制特殊的成型刀具。齿侧间隙按照中等精度传动的要求预留,常温工况下运转不会出现卡滞,同时能够容纳少量润滑脂,减少啮合过程中的摩擦损耗。两个齿轮的啮合位置可以通过轴端的锁紧螺母进行微调,装配时只需要调整轴向位置,观察齿面的接触印痕,将接触区域控制在齿面中部偏齿顶的位置,即可达到最佳的传动状态,不需要复杂的工装辅助定位。

  在实际使用场景中,这类齿轮组常被用在动力输入与输出方向需要垂直转向的小型设备上,比如小型包装线的转向输送模块、工装台的角度调整机构、小型教具的传动演示结构,相比采用蜗轮蜗杆的换向结构,它的传动效率更高,反向传动没有自锁限制,能够满足正反转双向传动的需求;相比采用多组圆柱齿轮组成的换向结构,它的零件数量更少,装配环节的累积误差更容易控制,后期维护时只需要定期补充润滑脂,检查齿面的磨损情况即可,不需要频繁调整传动间隙。

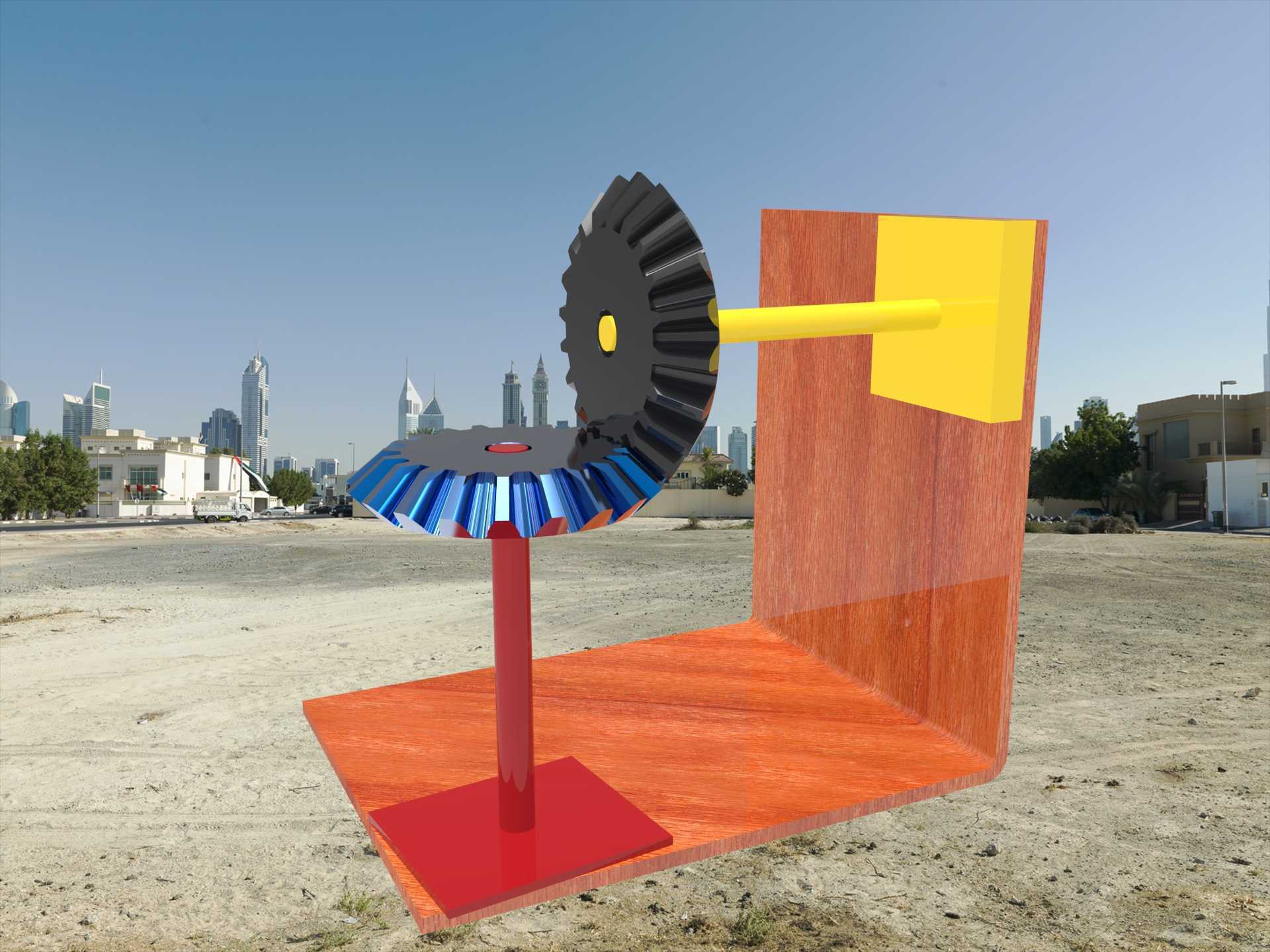

  结构的支撑部分采用立式支撑柱搭配水平安装板的设计,竖直方向的支撑柱底部做了方形安装法兰,法兰上预留了四个沉头安装孔,可以直接通过螺栓固定在设备的安装基板上,安装时不需要额外制作转接支架;水平方向的安装板与竖直支撑板为一体化折弯结构,整体刚性能够满足小扭矩传动的负载需求,在额定扭矩范围内运转不会出现支撑板变形导致的齿轮啮合错位。齿轮的轮毂部分做了减重孔设计,在不影响结构强度的前提下降低了整体的转动惯量,启动和换向时的冲击更小,适合频繁正反转的工作工况。

  从建模的细节处理来看,轮齿的齿根部分做了圆角过渡,避免应力集中导致的轮齿断裂风险,轴孔与键槽的尺寸公差按照基孔制配合要求设计,能够与标准的传动轴实现顺畅装配,不会出现过紧无法装配或者过松导致的传动空程问题。整个结构的所有安装面都做了凸台设计,减少加工时的精加工作业面,降低零件的加工成本,同时也能保证装配时的定位精度,避免大面积平面加工的平面度误差影响装配质量。
