蜗轮作为蜗杆传动系统里的核心从动零件,在交错轴动力传递场景里承担着降速增扭的关键作用,常见于各类需要大传动比、低运行噪音的传动工位,比如轻工输送线的减速单元、小型自动化设备的进给机构、起重设备的低速级传动端,还有部分精密分度装置的传动链路里,都能看到这类零件的应用。和圆柱齿轮平行轴传动的逻辑不同,蜗轮和蜗杆的轴线通常呈90度空间交错,传动过程中啮合齿面是连续的线接触,相比交错轴斜齿轮的点接触啮合,承载能力要高出不少,同时啮合时的齿面滑动更平稳,运行时的冲击和噪音都能控制在较低水平,适合对传动平稳性有要求的中低速重载工位。

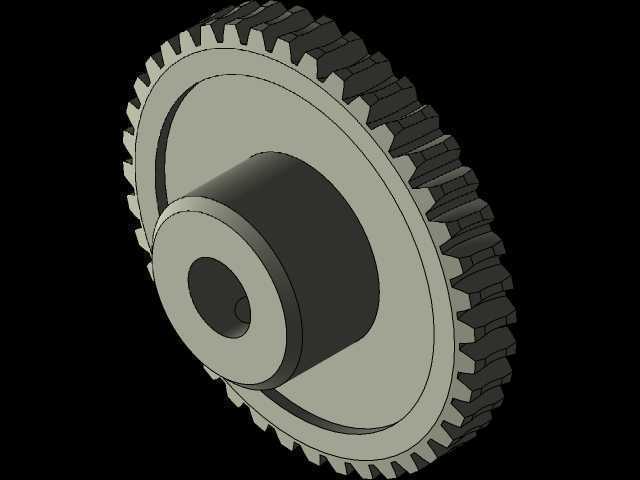

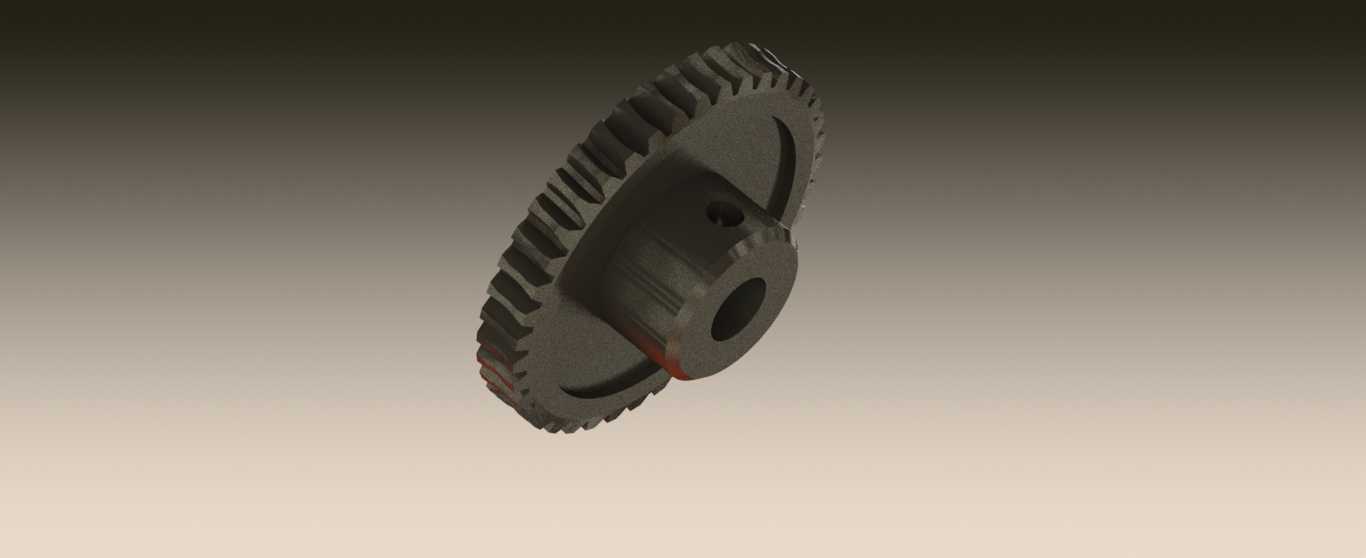

从结构设计的角度看,这款蜗轮采用了辐板式带轮毂的整体结构,轮缘部分加工有沿圆周均匀分布的弧形轮齿,齿形是和配对蜗杆共轭的渐开线类齿廓,设计时需要先确定配对蜗杆的模数、头数、导程角、分度圆直径这些核心参数,再通过啮合方程推导蜗轮的齿面坐标,建模过程中要注意齿根过渡圆角的处理,避免应力集中在齿根位置埋下断齿隐患。轮毂部分设计有贯通的安装轴孔,轴孔一侧加工有键槽,用来和输出轴通过平键实现周向固定,传递扭矩的时候可以避免轮体和轴之间出现相对转动;轮毂和轮缘之间的辐板做了等厚设计,在保证整体结构刚度的前提下尽可能减少零件的整体重量,降低转动惯量,避免传动启停过程中出现过大的惯性冲击。
实际选型和安装时,要注意几个核心的边界尺寸,首先是蜗轮的齿顶圆直径,这个尺寸决定了传动副的中心距是否匹配,中心距的偏差会直接影响齿面啮合的接触斑点位置,偏差过大时会出现齿面偏载,轻则加剧齿面磨损,重则出现轮齿断裂的问题;其次是轮毂的轴向长度,这个尺寸要和输出轴的安装段长度匹配,保证轮毂端面可以和轴肩、轴承端面实现可靠贴合,避免传动过程中轮体出现轴向窜动;轴孔的公差带一般选H7级,和k6公差的输出轴形成过渡配合,既可以保证装配时的同轴度,也能方便后期维护时的拆卸更换。键槽的位置要和轮齿的位置做对应标记,方便装配时调整啮合间隙,通常蜗轮副的安装侧隙要根据传动精度等级调整,精密分度用的蜗轮副侧隙要控制在很小的范围,而一般动力传动用的蜗轮副可以适当放大侧隙,补偿热膨胀带来的尺寸变化,避免运行时出现卡滞。
齿面的加工工艺通常是先做轮坯的车削加工,保证轮缘、轮毂、轴孔的同轴度,之后用滚齿机搭配对应的蜗轮滚刀做滚齿加工,对于有耐磨要求的工况,轮缘部分还会采用铜合金材质和铸铁轮毂做组合式结构,不过这款整体式的蜗轮适合负载不大、转速不高的普通传动场景,整体加工成本更低,装配难度也更小。设计建模的时候,要注意轮齿的螺旋角和配对蜗杆的导程角数值相等、旋向匹配,这是保证正确啮合的基础,很多新手建模时容易搞反旋向,导致装配后根本无法正常传动。另外轮齿的齿厚偏差要根据传动的侧隙要求设定,建模时可以通过变位系数调整齿厚,来适配不同的中心距偏差补偿需求,正变位的蜗轮齿厚会增加,负变位则会减小,实际应用里可以根据装配后的啮合接触斑点情况,选择合适变位系数的蜗轮来调整啮合状态。
在设备实际运行过程中,蜗轮的失效形式大多是齿面胶合、磨损和点蚀,因为啮合过程中齿面间存在较大的相对滑动,所以润滑设计非常关键,通常采用粘度较高的齿轮油做润滑,油池润滑的方式要保证蜗轮的下侧轮齿能浸入油面以下,带油进入啮合区域形成油膜,减少齿面的直接摩擦。安装时还要保证蜗杆和蜗轮的轴线位置精度,不仅中心距要准确,轴线的交错角偏差也要控制在允许范围内,否则会出现齿面一端接触的偏载情况,大幅缩短零件的使用寿命。这款蜗轮的结构设计兼顾了加工便利性和传动可靠性,没有多余的复杂结构,辐板上没有设计减重孔,适合小批量加工生产,对于传动功率不大、转速不超过1500转每分输入转速的减速场景,这类结构的蜗轮完全可以满足使用需求,后期维护时如果出现齿面磨损,只需要更换蜗轮即可,配对的蜗杆如果磨损量不大可以继续使用,降低了设备的维护成本。
