法兰连接式角向通断控制阀三维结构

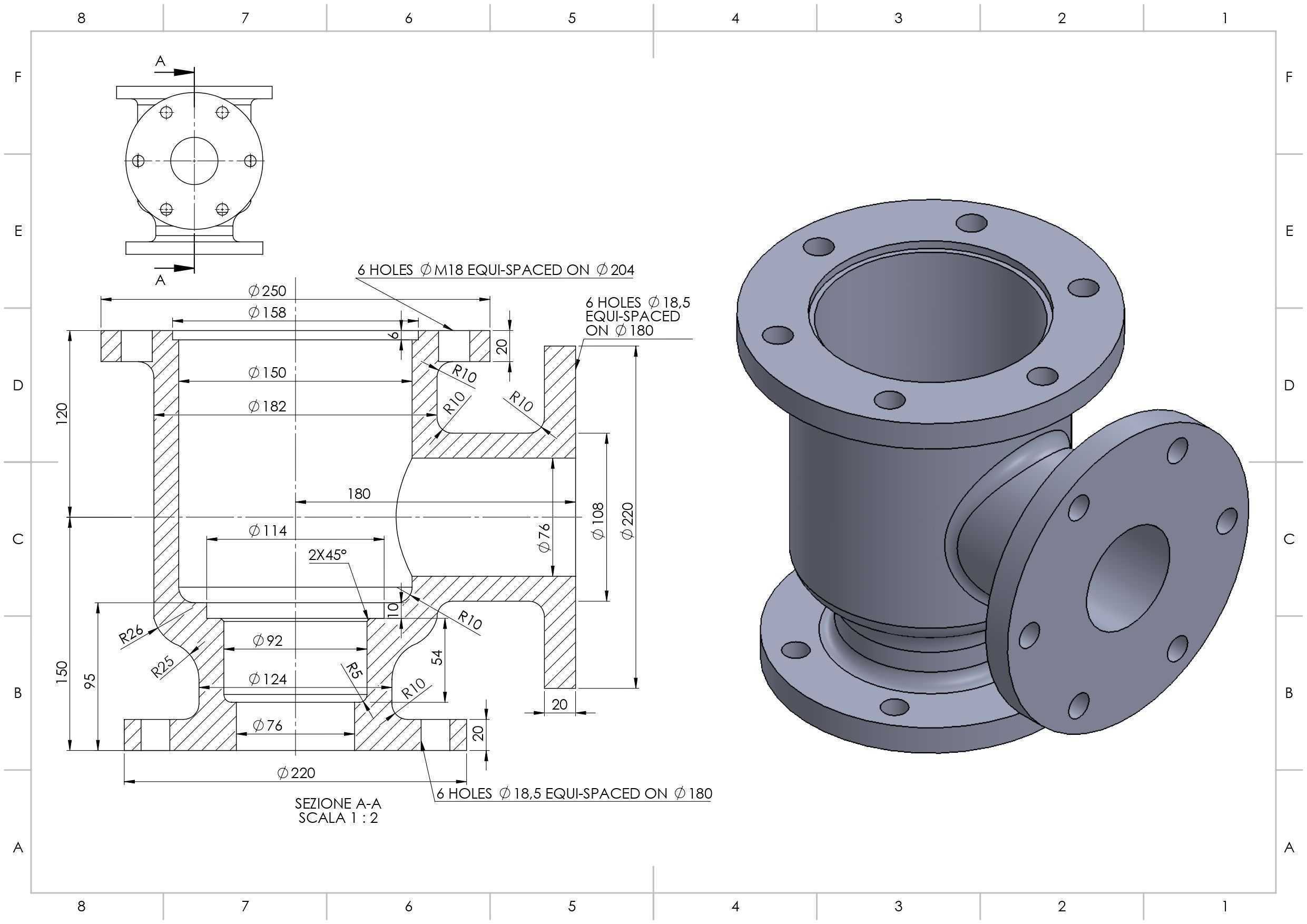

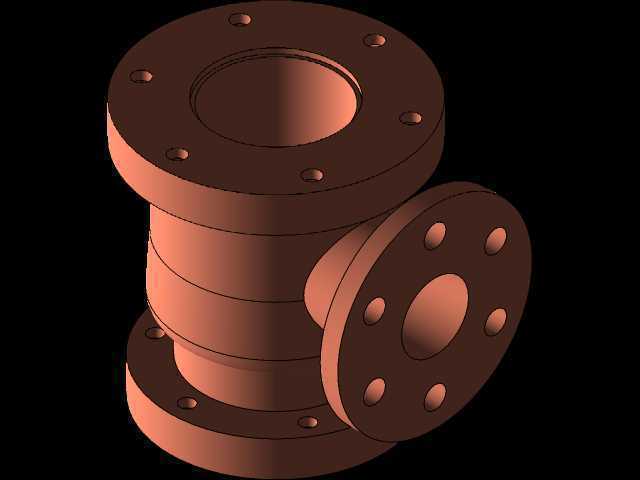

　　这款角向布置的法兰连接阀门，主要应用在工业管路系统中需要改变流体流向同时完成通断控制的场景，常见于化工流体输送、市政给排水、暖通空调循环水、中小型动力设备的油路气路管控环节，相比直通式阀门，它能在管路90度转角位置直接安装，省去额外的弯头配件，减少管路焊点与泄漏风险点，在空间紧凑的设备集成管路布局中优势明显。从结构设计来看，主体采用上下法兰加侧方法兰的三接口布局，上下法兰沿垂直轴线同轴布置，侧方法兰轴线与垂直轴线呈90度垂直交汇，三个法兰端面均加工有均匀分布的螺栓通孔，安装时可直接与对应通径的管路法兰通过螺栓紧固，法兰端面预留有密封垫片安装槽位，装配时搭配对应压力等级的密封垫片即可满足端面密封要求，无需额外加工焊接接口，

　　适配现场快装需求。阀体主体采用回转体加侧出接口的组合结构，垂直段的流道与侧出流道在阀体内部交汇，内部流道做了圆弧过渡处理，避免直角转角造成的流体阻力骤增，减少介质流经时的压损，同时降低流道内的湍流与冲蚀风险，延长阀体使用寿命。设计过程中优先考虑了安装边界的适配性，垂直方向上下法兰的端面间距控制在常规同通径角阀的标准尺寸范围内，侧方法兰的端面到垂直轴线的距离也符合管路安装的通用间距要求，不会出现与周边管路、支架干涉的情况，法兰螺栓孔的分度圆直径、孔径均匹配对应公称压力下的法兰标准，可直接与市面上标准规格的法兰管件互换，无需定制转接头。从功能特性来说，这款阀门的内部启闭件采用沿垂直轴线升降的结构，通过阀杆带动启闭件上下移动，

　　实现侧出流道与上下流道之间的连通与截断，密封副采用金属硬密封搭配软密封层的组合结构，既能适配常规水、油类介质的密封需求，也能在一定温度范围内的弱腐蚀性介质工况下稳定工作，启闭过程中密封面之间无相对转动摩擦，磨损量小，长期使用的密封可靠性更高。在实际选型应用中，这款阀门可根据管路通径匹配对应规格，安装时需注意介质流向，优先采用下进侧出或者侧进上出的流向配置，避免反向承压造成启闭件受力异常，影响密封效果与操作力矩。建模过程中对阀体的壁厚做了等强度优化，在流道交汇的应力集中区域适当增加了壁厚，其余区域在满足耐压强度要求的前提下控制壁厚，兼顾结构强度与整体重量，避免不必要的材料浪费。外部结构上，阀体中部的连接法兰做了加厚处理，

　　用于承受螺栓紧固时的压紧力，避免法兰变形造成密封面泄漏，侧出接口与主体的连接位置做了圆弧过渡加强筋处理，减少该位置的应力集中，防止管路受力时出现接口断裂的情况。这款阀门的操作端位于阀体顶部，可适配手动手轮、气动执行器、电动执行器等多种驱动方式，顶部的阀杆密封采用填料函结构，可通过压紧填料压盖调整密封压紧力，在阀杆长期动作出现磨损后，无需拆解阀体即可补充或更换填料，降低现场维护难度。在管路系统布局时，这款阀门可直接替代原有转角位置的弯头加直通阀的组合，减少管路的总长度与安装配件数量，降低整个管路系统的泄漏概率，同时缩短安装周期，在空间受限的设备舱、管井等安装场景中，这种集成转角与通断功能的阀门能大幅提升管路布局的灵活性，减少不必要的空间占用。
