楼梯间短管吸入旁通管线集成阀组

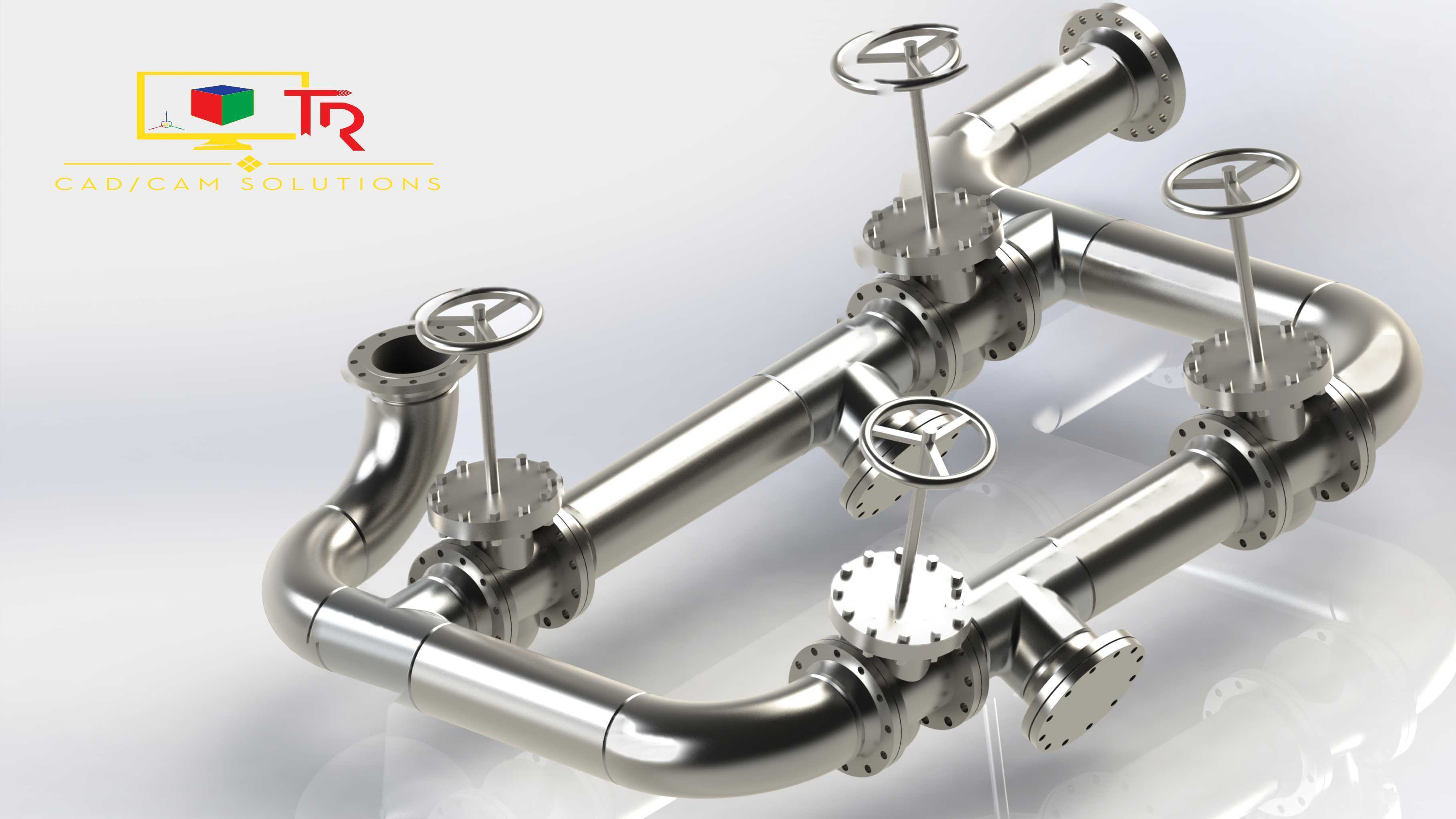

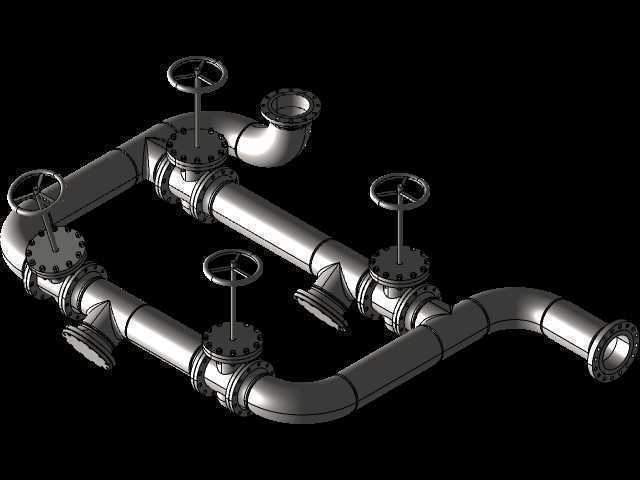

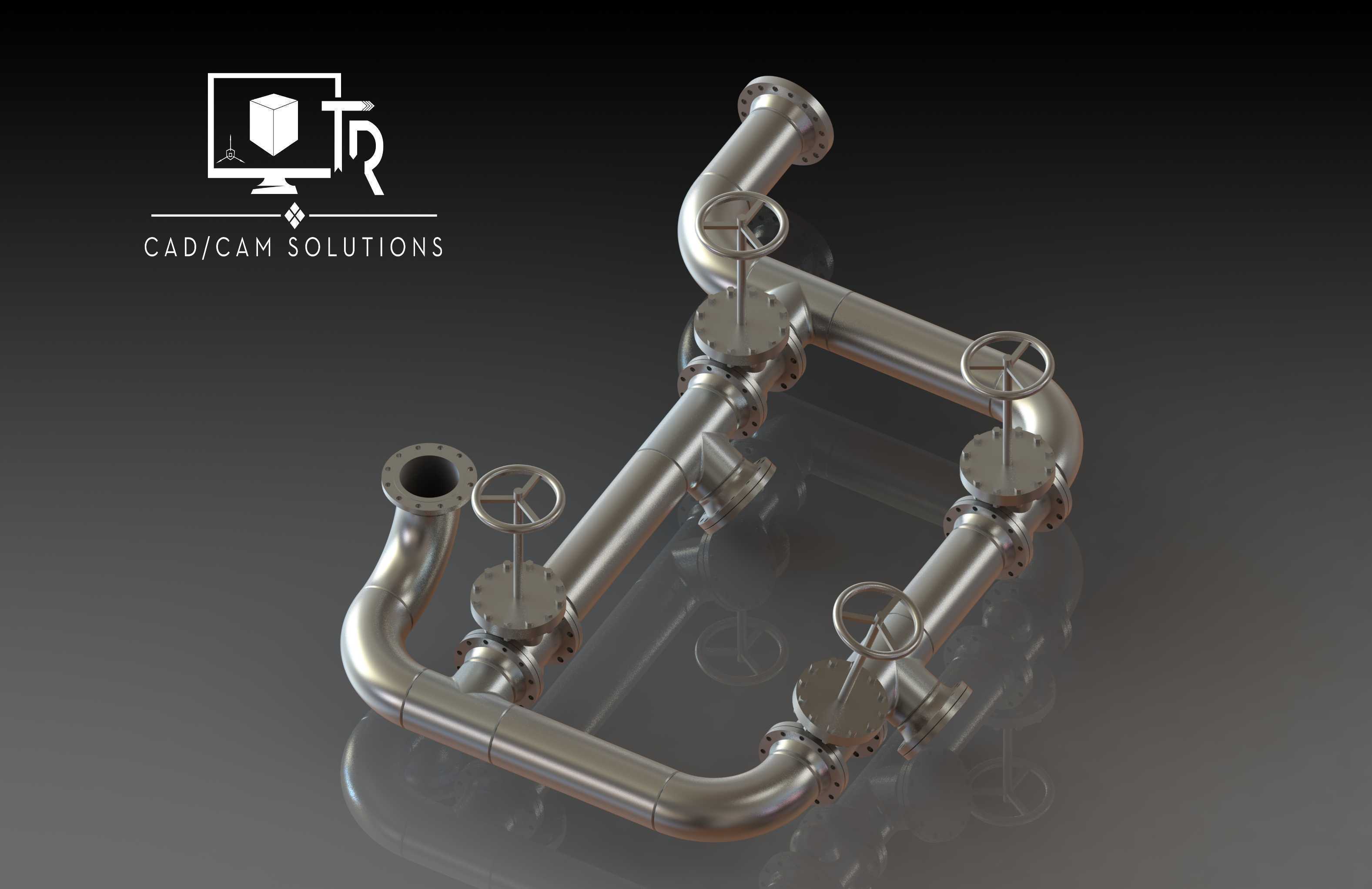

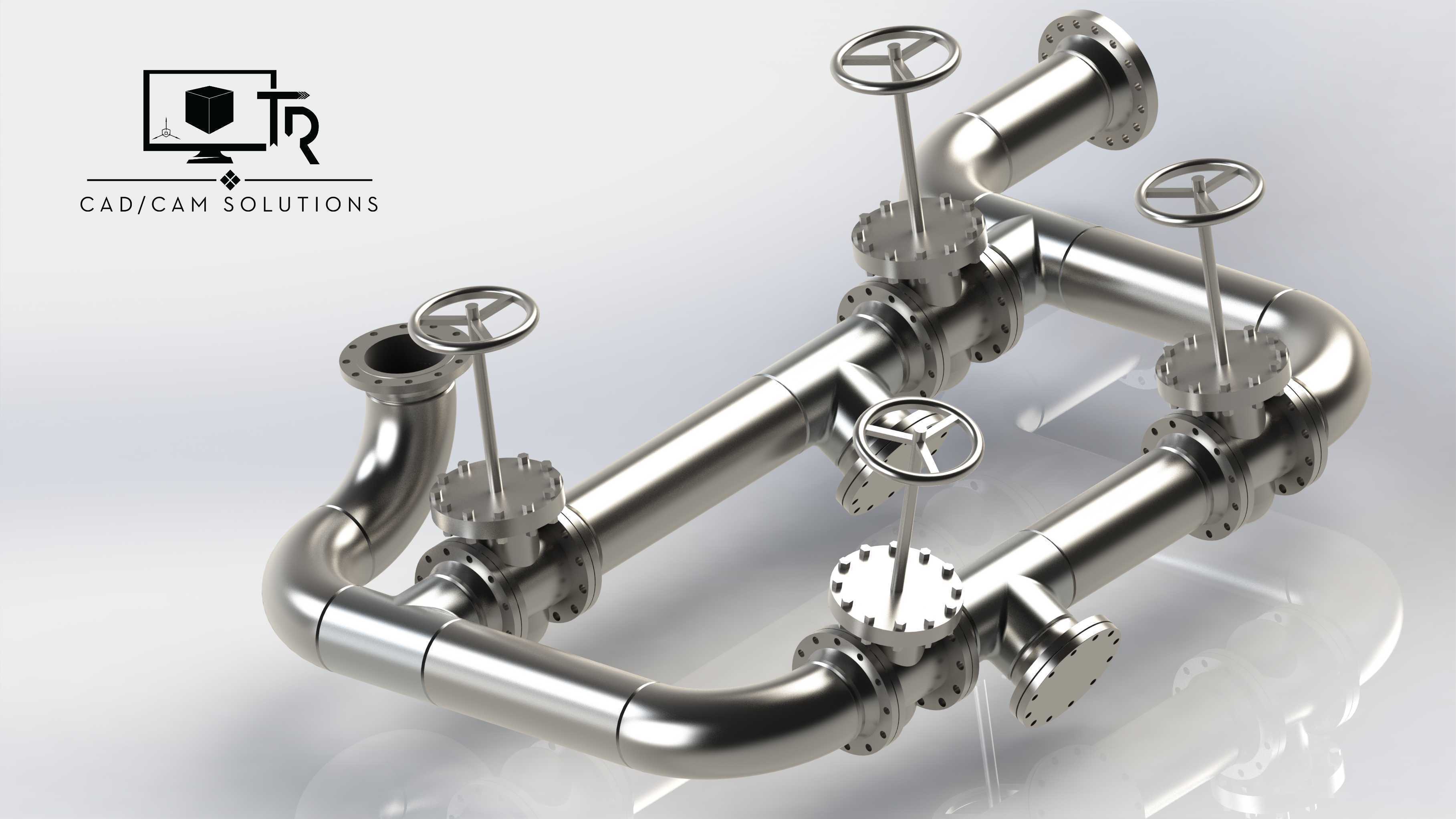

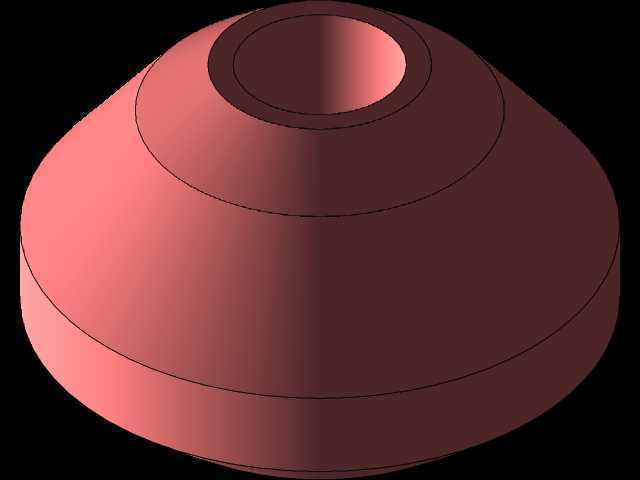

　　这套集成式管线阀组，核心应用场景集中在多层建筑楼梯间的竖向管线接驳节点，主要承担流体输送过程中的支路分流、检修截断、旁通导流通断功能，常见于采暖供水、消防喷淋供水、工艺流体竖向输送的管井接驳位置，解决楼梯间管井空间局促、常规分散布置管件占用空间大、接驳点多易漏的实际工程问题。从结构设计逻辑来看，整套阀组采用模块化集成思路，没有采用常规的散件现场拼接方案，而是将多组截止阀、90度弯管、带法兰对接短管、旁通汇流段整合为一体式预制结构，所有阀门的手轮操作面统一朝向管井检修侧，避免现场安装后出现操作空间被结构梁柱遮挡的问题，手轮的操作高度预留了符合人体工程学的操作间距，不需要额外加装操作延长杆，日常巡检开关操作时不需要探身进入管井深处，

　　降低运维阶段的操作风险。设计阶段首先考虑的是楼梯间管井的安装边界限制，常规住宅及工业辅楼的楼梯间管井净宽普遍在800-1200mm区间，竖向管线排布后剩余的检修操作宽度通常不超过400mm，这套阀组的整体外轮廓控制在适配该空间的尺寸范围内，所有法兰对接面的螺栓操作间隙都预留了足够的扳手操作空间，不需要在安装阶段额外切割周边结构或者调整其他管线位置。弯管段全部采用长半径弯头结构，相比短半径弯头能够降低流体通过时的局部阻力，减少输送过程中的压损，尤其是在旁通管路开启的工况下，长半径流道能够避免流体急转弯产生的紊流，降低管路振动和水锤冲击的风险。所有阀门的密封面采用硬密封配合结构，适配常规水、低粘度油品等常见工业流体的输送要求，

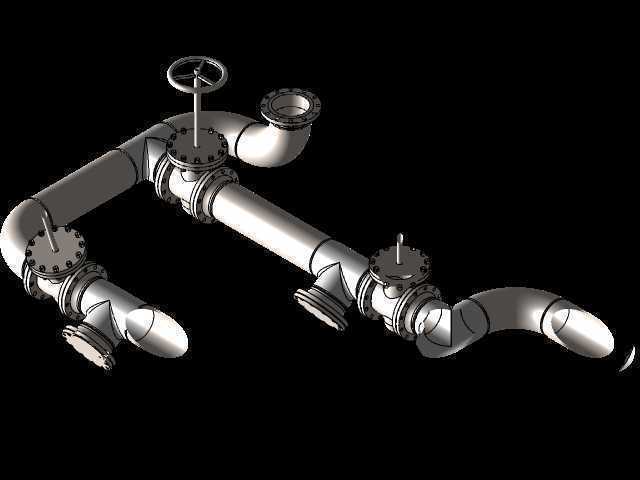

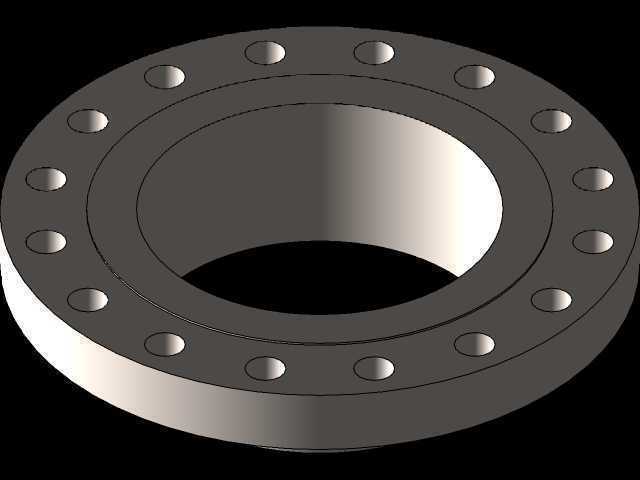

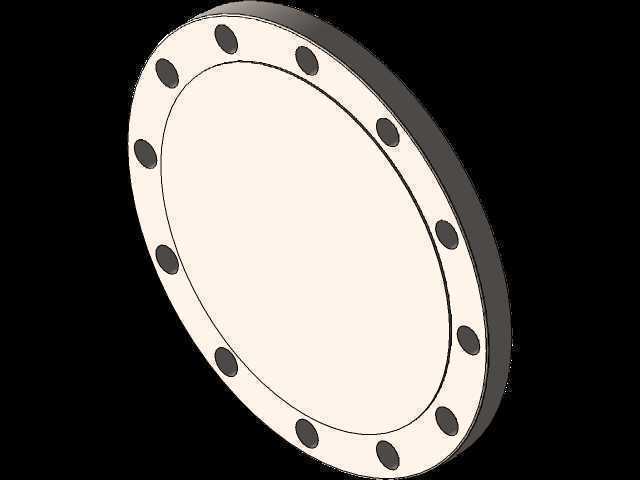

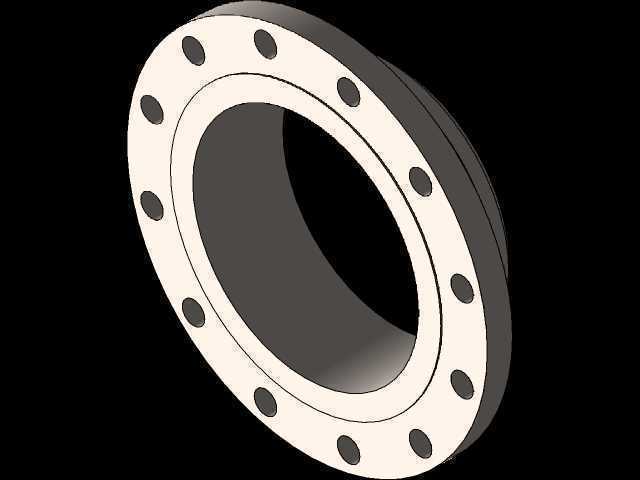

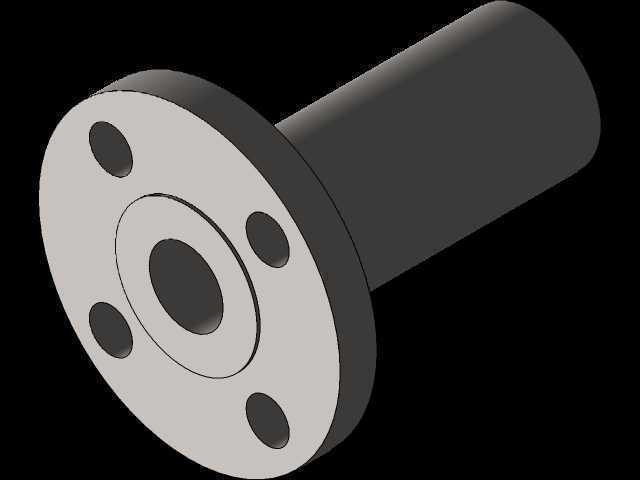

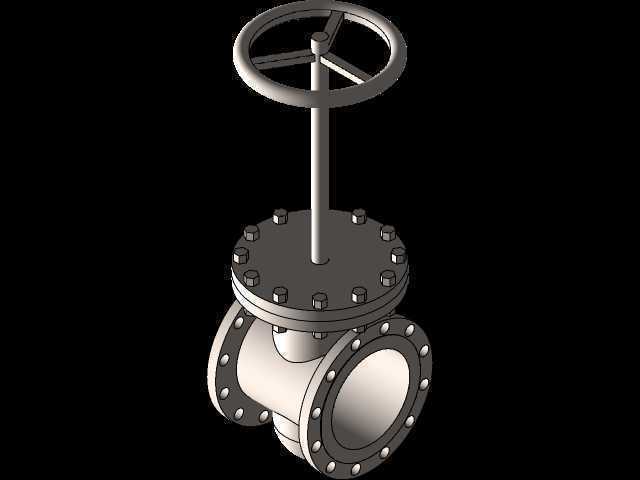

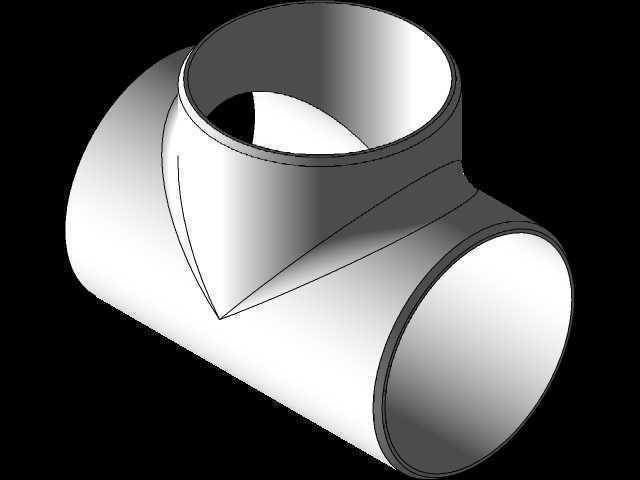

　　阀杆位置预留了密封填料的更换空间，不需要整体拆解阀组就可以完成密封件的更换维护。法兰对接端全部采用标准凸面法兰结构，能够和同压力等级的常规管线直接对接，不需要额外加工转换接头，现场安装时只需要完成两端法兰的对接固定，就可以完成整套阀组的安装，相比散件现场焊接拼接的方式，能够减少70%以上的现场焊接工作量，同时避免现场焊接产生的焊渣残留堵塞管路、焊接变形导致法兰对接面错位的问题。旁通管路的设计采用对称式排布结构，两路主通路的流道截面积完全一致，旁通支路的通流能力按照主通路70%的通流配比设计，能够满足单路主阀检修时，旁通支路承担临时输送的流量要求，不会因为旁通管路通径不足导致下游供液中断。阀组的所有管路转角位置都做了圆弧过渡处理，

　　没有直角突变的流道结构，减少流体输送过程中的杂质沉积，尤其是在输送带有少量固体杂质的流体时，不容易在管路转角位置形成淤积堵塞。手轮的结构采用标准圆形冲压手轮，边缘做了卷边处理，操作时不容易划手，手轮和阀杆的连接采用方榫配合加顶丝固定的结构，长期操作不会出现手轮打滑空转的问题。整套阀组的支撑点设置在底部汇流管位置，安装时可以直接通过配套的管卡固定在管井的竖向支架上，不需要为每个阀门单独设置支撑点，减少现场支架的加工安装工作量。在实际工况应用中，这套阀组可以实现三种工作状态切换：正常输送时两路主阀全开，旁通阀全关，流体通过主通路直送下游；单路主阀检修时，关闭对应侧主阀，开启旁通阀，流体通过旁通支路绕过检修段输送，不需要关停整个竖向管路的总阀，不影响其他楼层的正常供液；全管路检修时，关闭所有主阀和旁通阀，实现管段的完全截断。设计过程中还考虑了管井内的冷凝水防护问题，所有管路外表面的结构没有容易积水的凹槽，冷凝水可以顺着管壁自然流下，不会在结构缝隙处积存导致锈蚀。法兰连接位置的密封垫片采用标准环形垫片，更换时不需要完全拉开法兰间距就可以完成垫片的更换，降低维护难度。阀组的所有棱角位置都做了倒角处理，避免安装和运维过程中尖锐棱角划伤操作人员。
