带法兰双柄三通式流体换向控制构件

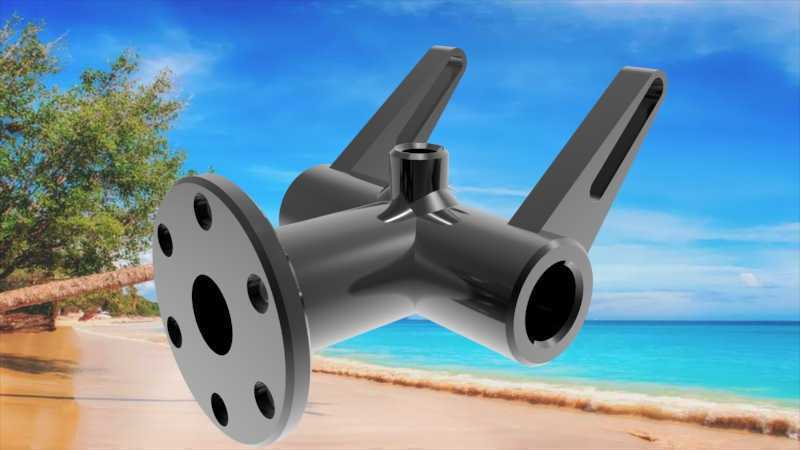

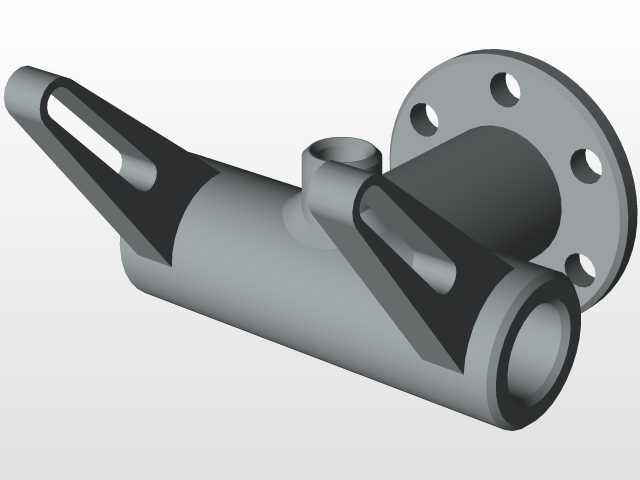

　　在化工流体输送、市政给排水、中小型生产制程的管路布设场景里，这类带操作手柄的法兰式三通构件，主要承担管路内流体流向切换、支路通断控制的实际作用，无需额外加装电控或气动驱动单元，完全依靠人工扳动手柄即可完成通路状态调整，非常适合现场需要临时调整流向、不具备自动控制条件的管路节点使用。从结构设计逻辑来看，构件主体采用等径三通的基础流道构型，其中一端设置标准凸面法兰作为固定接入端，法兰端面均匀分布螺栓过孔，可与同压力等级的管路法兰直接通过螺栓组锁紧对接，密封面的凸起结构能配合密封垫片实现端面静密封，避免高压输送工况下出现流体渗漏。另外两个接口为承插式对接结构，可直接插入对应外径的金属或硬质塑料管路，配合卡箍或焊接工艺完成固定，

　　适配不同布设需求的管路连接场景。两个对称布置的操作手柄采用带长槽的扁钢构型，长槽结构一方面可以降低手柄自身重量，减少操作时的惯性力矩，另一方面在需要锁定操作位置时，可穿过槽口插入定位销，将手柄固定在指定开度位置，避免管路振动或外力误碰导致通路状态改变。构件顶部的凸起短轴结构是手柄与内部阀芯的连接定位端，内部流道的换向密封面做了圆弧过渡处理，能减少流体流经时的局部阻力损失，降低输送过程中的压损，提升管路输送效率。安装边界方面，法兰端的螺栓孔分布圆直径与对应公称通径的标准法兰尺寸完全匹配，安装时法兰端面与对接管路的同轴度偏差需控制在允许范围内，避免密封面受力不均导致渗漏；两个侧置接口的中心轴线与法兰端轴线处于同一水平面，

　　手柄的操作回转半径范围内不能布设其他管路或结构件，预留足够的操作空间，保证人工扳动手柄时不会出现干涉。从实际使用的工况适配性来看，这类构件的内部流道无明显滞流死角，既可以输送清水、低粘度油品等洁净流体，也能适配含有少量细小固体颗粒的流体输送场景，不会出现颗粒卡滞阀芯的问题。设计过程中特意将手柄的操作力矩控制在单人徒手即可操作的范围内，无需借助加力杆等辅助工具，现场操作的便捷性较强。构件的外部轮廓做了圆角过渡处理，没有尖锐的棱角凸起，安装和日常巡检过程中不会划伤操作人员，符合工业现场的安全设计要求。在管路系统的布设中，这类构件通常安装在需要将单路流体切换至两个不同支路、或是将两路流体汇合至单路输出的节点位置，替代传统的多个直通阀门组合的布设方案，能有效减少管路的连接节点数量，降低渗漏风险的同时，也能缩小管路节点的占用空间，让整体管路布局更加紧凑。
