铝型材框架式自动研磨作业设备结构

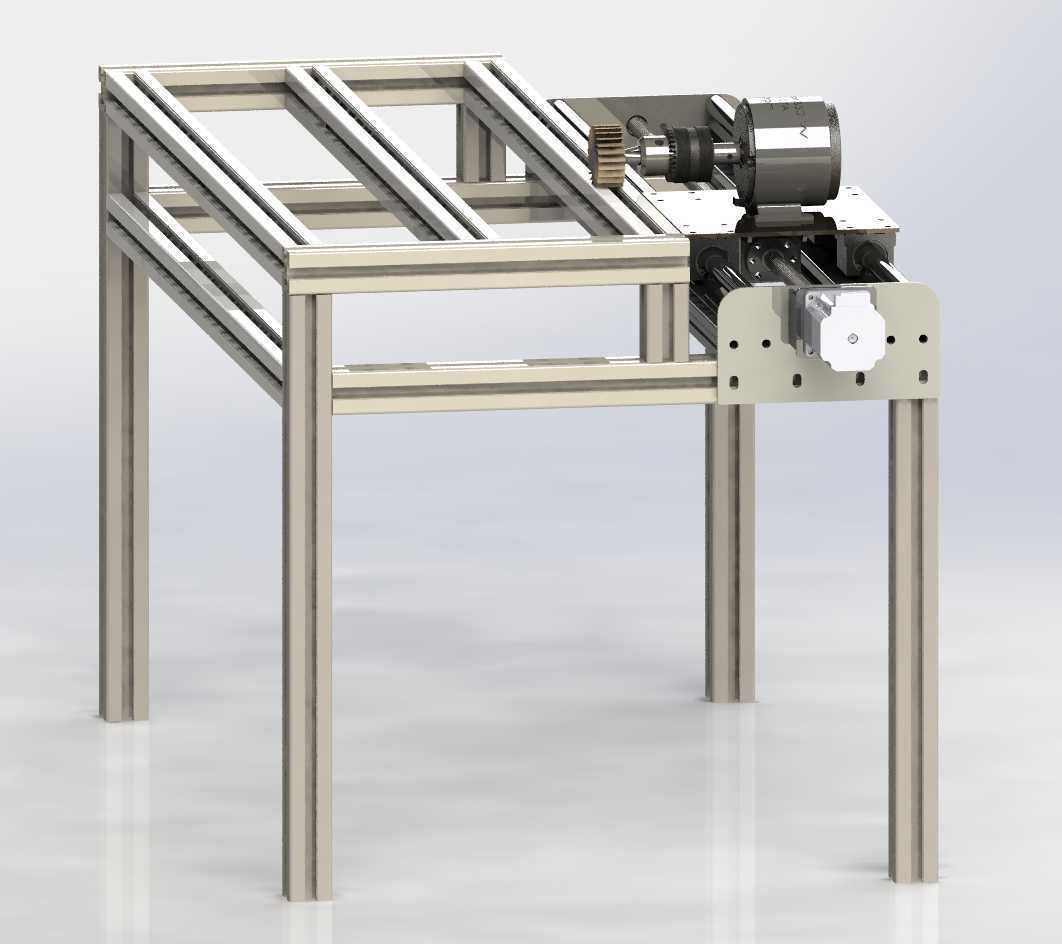

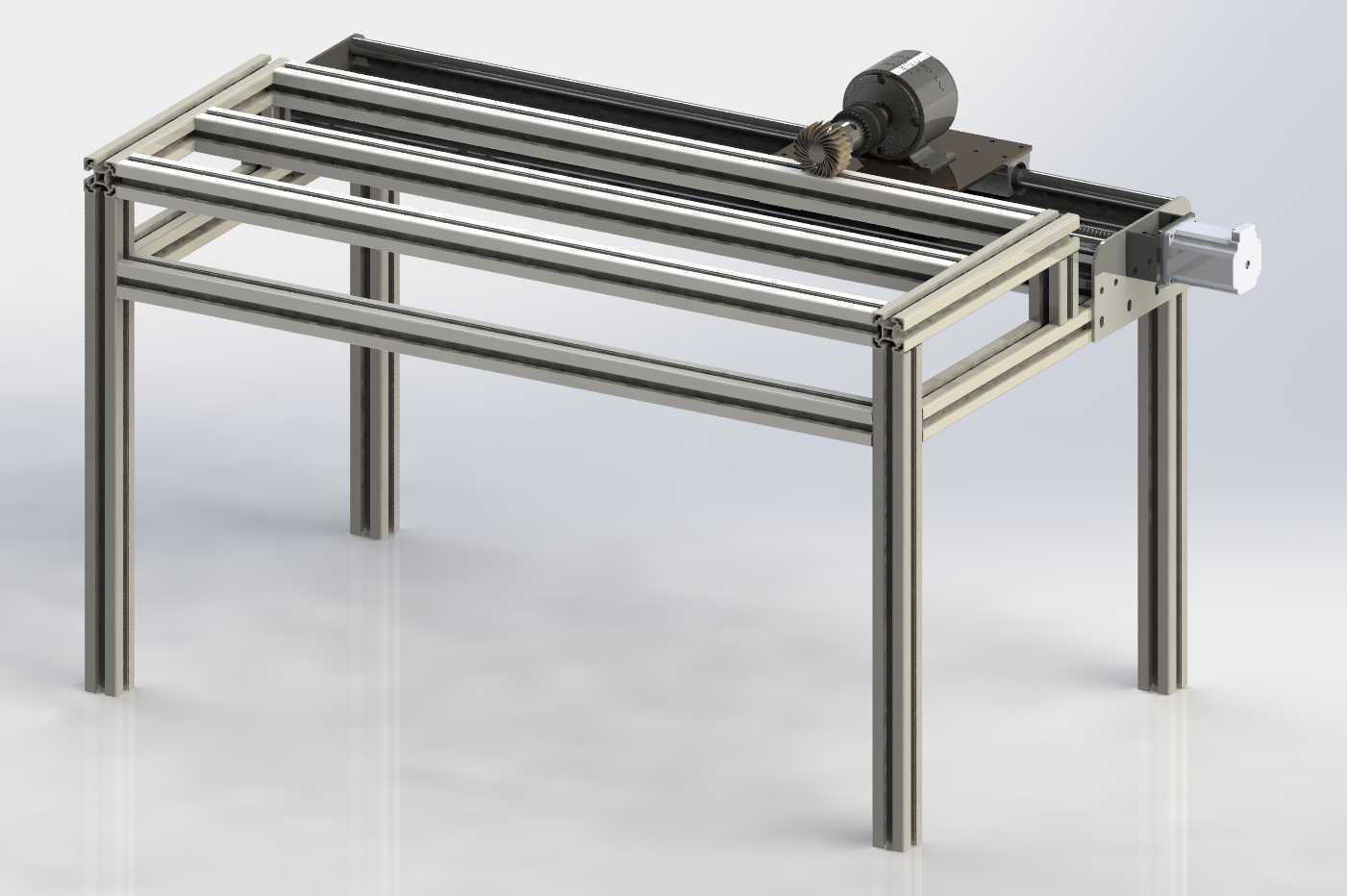

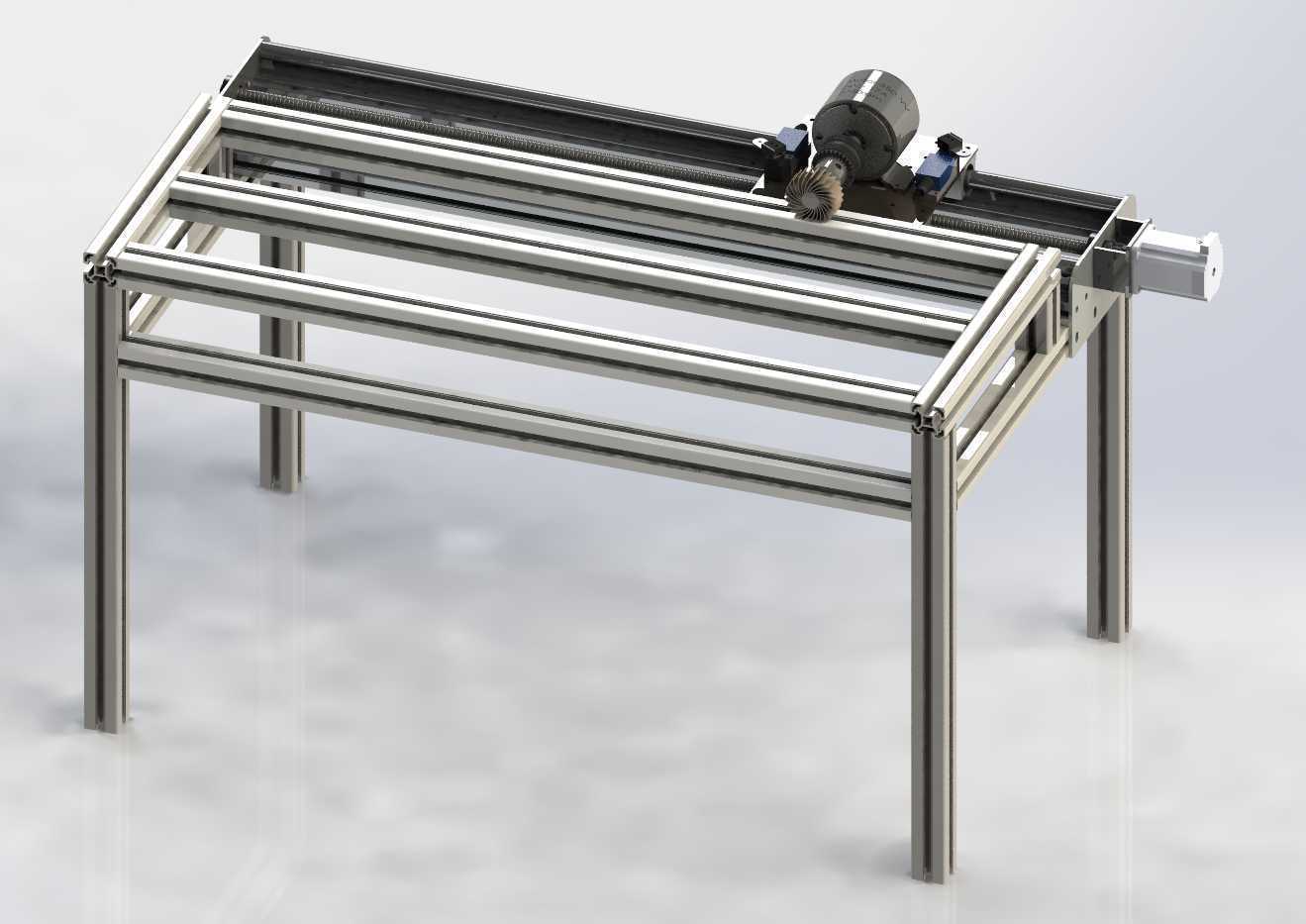

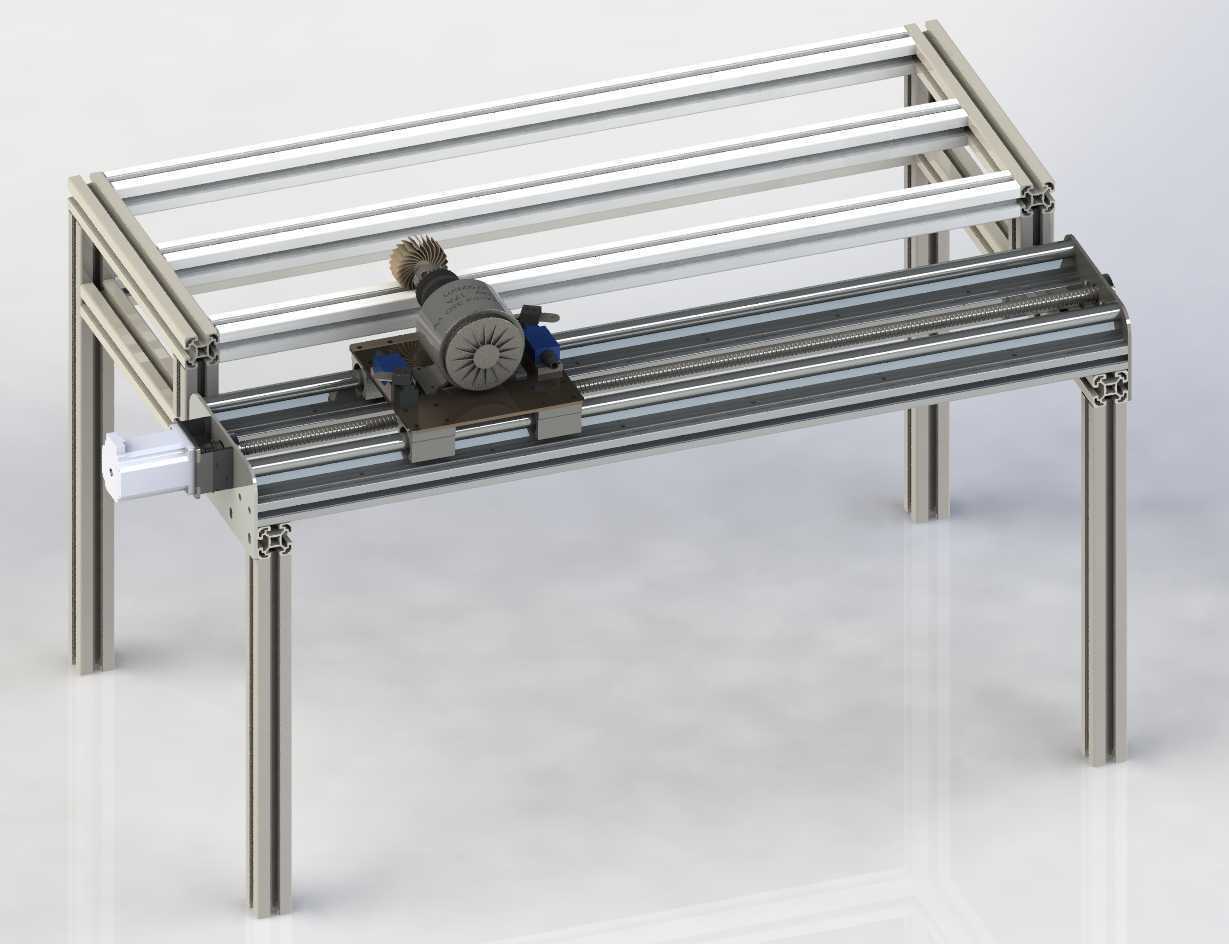

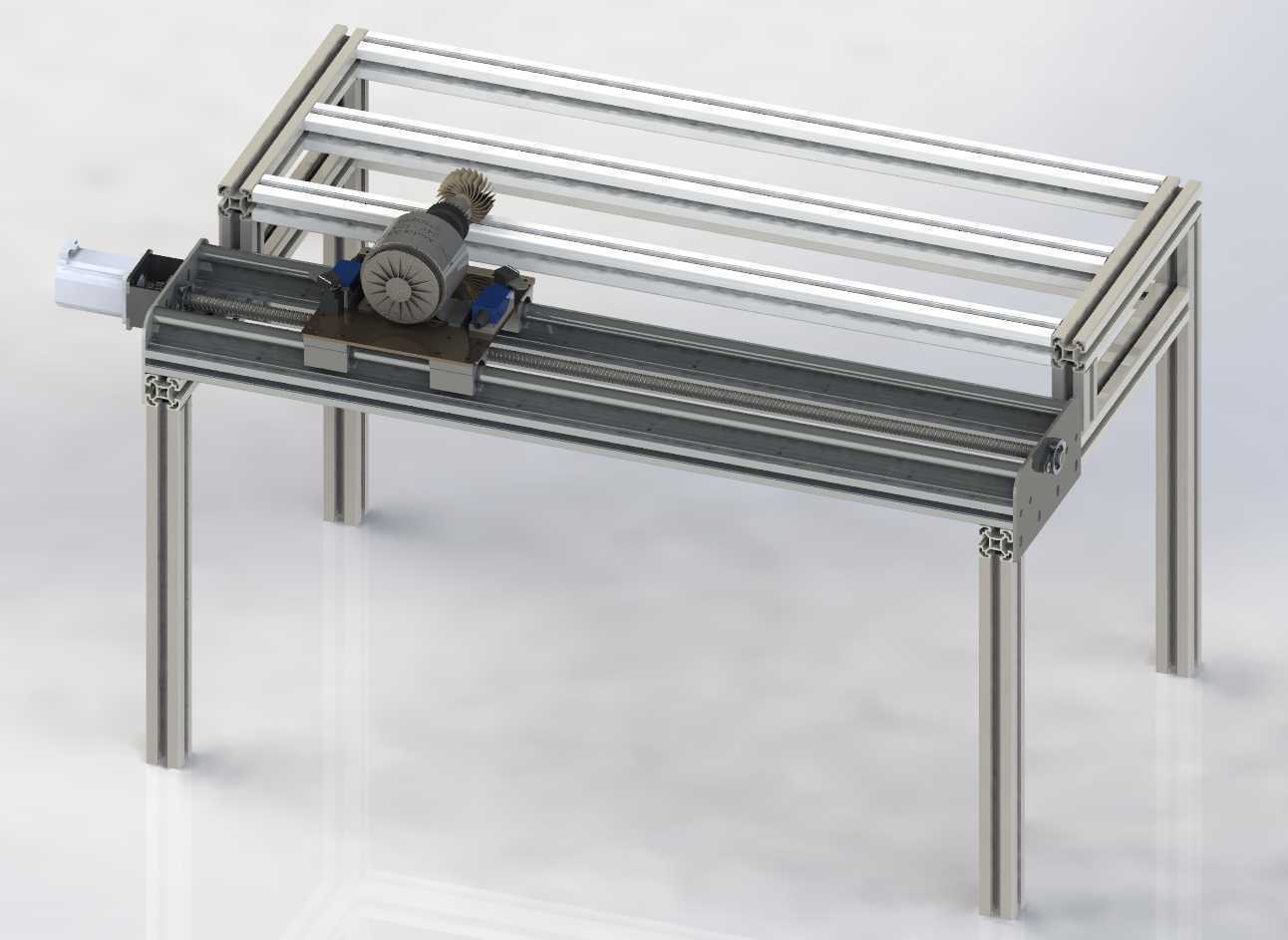

　　这套自动研磨作业设备的主体承载框架采用工业铝型材拼装搭建，整体结构为落地式桌型布局，四根垂直铝型材支脚搭配上下两层横向铝型材横梁形成稳定的支撑体系，上层横梁预留了多道平行安装槽位，可根据待研磨工件的尺寸规格灵活调整研磨组件的固定位置，适配不同幅面工件的研磨作业需求。设备的研磨执行端搭载在横向布置的直线滑移模组上，模组一端通过联轴器与驱动电机直连，可带动研磨头沿横梁方向做匀速往复直线运动，研磨头的进给行程覆盖整个工作台面的有效作业宽度，无需人工反复挪动工件即可完成整面的研磨加工。

　　在实际生产场景中，这类设备多用于小型金属零部件、型材端面、非金属板材的表面去毛刺、氧化层打磨、粗糙度精整工序，常见于五金加工车间、小型零部件组装线的前处理工位，相比手持研磨工具的作业方式，设备的直线进给速度稳定，研磨头施加在工件表面的压力均匀，能有效避免人工操作时出现的研磨深浅不一、局部过磨或者漏磨的问题，加工后的工件表面粗糙度一致性更高，也能降低作业人员的劳动强度，减少研磨粉尘对操作人员的直接影响。

　　从结构设计的角度来看，铝型材框架的选型充分考虑了设备的拆装便利性与后期改造成本，所有型材连接部位均采用标准角件与T型螺栓锁紧，无需焊接作业，组装时不需要复杂的工装夹具即可快速完成框架拼接，后期如果需要调整设备的作业高度、拓宽工作台面宽度，只需要更换对应长度的铝型材或者加装横梁即可，不需要对整体结构做破坏性改动。工作台面的支撑横梁之间预留了足够的间隙，既可以直接放置待研磨的长条型工件，也可以在上方加装定制的工件定位夹具，适配异形工件的固定需求，支脚底部预留了脚轮或者可调脚杯的安装孔位，可根据车间的工位布局需求选择固定安装或者灵活移动的部署方式。

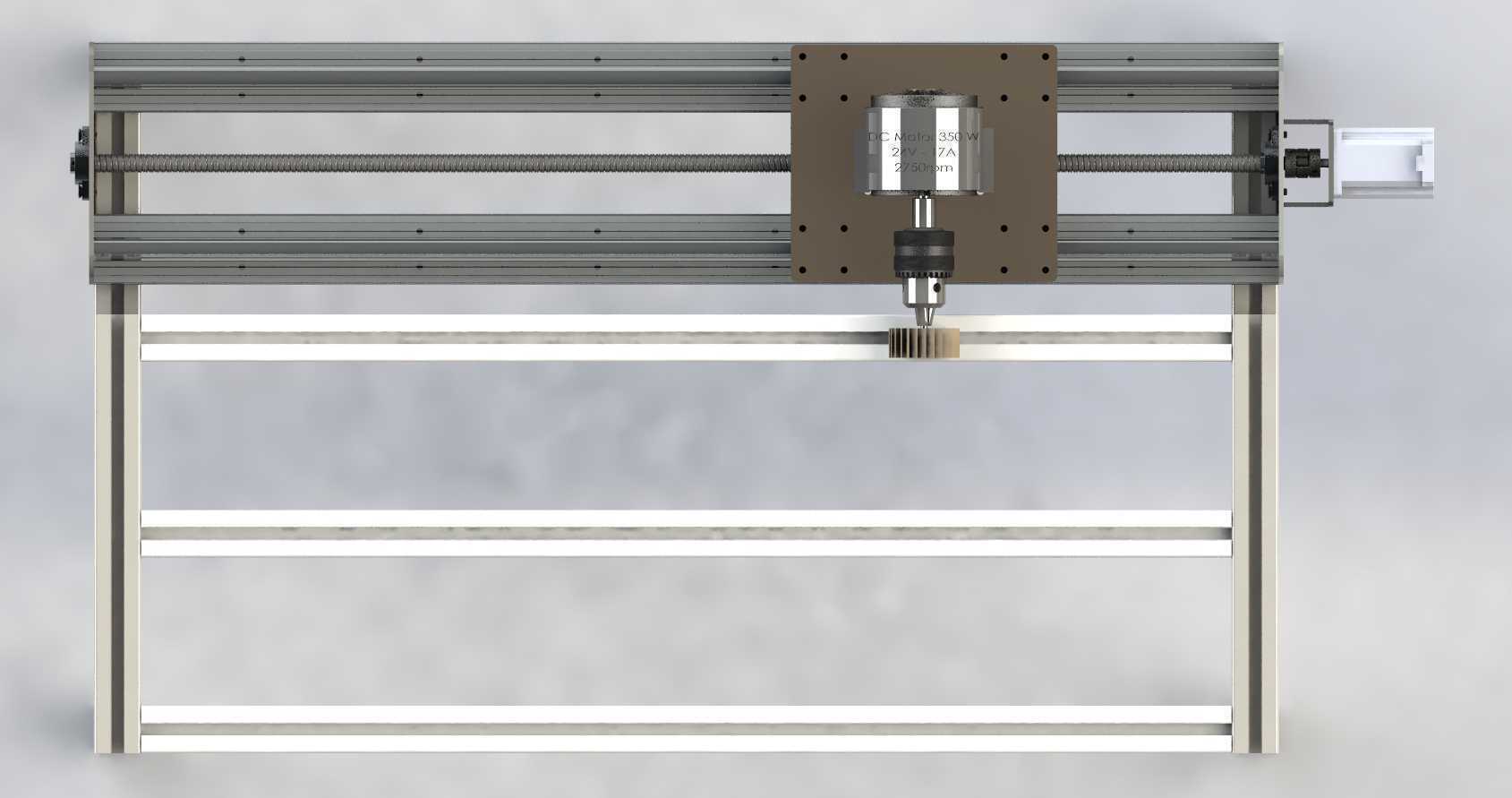

　　设备的驱动组件安装位置做了偏置设计，电机固定在框架一侧的延伸安装板上，避免电机运行时的振动直接传递到工作台面影响研磨精度，滑移模组的导轨安装面与铝型材横梁的安装槽做了贴合定位，保证导轨的直线度公差控制在合理范围内，研磨头的安装座预留了多档位的高度调节孔，可根据工件的厚度调整研磨头的下压距离，适配不同加工余量的研磨需求。设备的整体安装边界控制在常规小型工业设备的占地范围内，不需要额外做地基加固，放置在标准车间地坪上即可稳定运行，框架侧面预留了电气元件的安装槽位，可方便布设控制线路、安装行程开关与调速控制器，实现研磨进给速度、往复行程的灵活调节，匹配不同材质工件的研磨工艺参数要求。

　　在实际选型适配时，可根据待加工工件的最大长度调整上层横梁的型材长度，对应更换更长行程的直线滑移模组即可拓展作业范围，研磨头的夹持部位采用标准夹头设计，可更换不同粒度的砂轮、砂带轮或者抛光轮，切换粗磨、精磨、抛光等不同工序，不需要对设备主体结构做大幅改动。框架下层的横梁空间可用来放置电气控制箱、研磨耗材收纳盒或者除尘装置的连接管路，充分利用设备的下部空间，避免额外占用车间的作业面积，整体结构没有冗余的设计部件，所有受力部位的型材截面选型都经过载荷校核，在电机满负荷运行、研磨头施加最大磨削压力时，框架的形变量控制在允许范围内，不会因为结构抖动影响研磨加工的表面质量。
